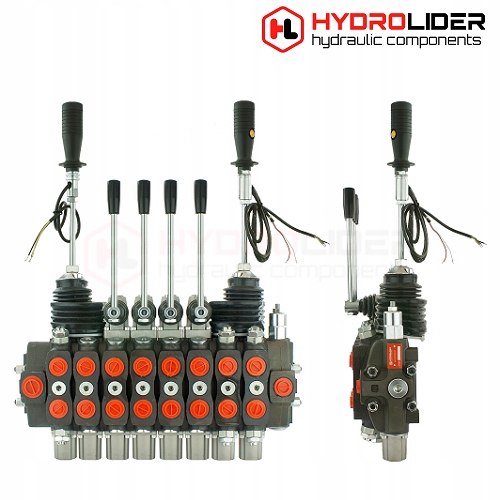

8-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗПОДІЛЬНИК

Виробництво:

Оригінальний продукт марки Hydrolider, символ: 1.10.56.084.8.1

Технічні дані:

• Кількість робочих секцій: 8
• Кількість електричних кнопок на джойстиках: 3 + 2
• Максимальний потік масла: 90 л/хв.
• Налаштування головного запобіжного клапана: 20 МПа. внутрішня різьба: BSP 1 /2"
• Зворотна внутрішня різьба: BSP 3/4"

Застосування:

• Рекомендується керувати: лісогосподарською машиною, лісогосподарським причепом, краном, сільськогосподарською, будівельною та садовою машиною.
• Використовується, серед іншого, у машинах виробництва: Waryński, Hydro-Fast, More Maskiner, Palms, BMF, Kellfri

Конструкція:

Розподільник побудований за модульною системою, в якій кожна секція є окремим елементом. Це рішення забезпечує індивідуальне керування кожною секцією, її налаштування, заміну, регенерацію або ремонт без необхідності заміни всього розподільника.

Лівий джойстик з двома кнопками, розташований у верхній частині ручки. Правий важіль джойстика з двома кнопками, розташованими у верхній частині ручки, і однією кнопкою, розташованою збоку від ручки.

Робота та принцип дії:

Розподільник з розімкнутим контуром, поки ми не керуємо жодною секцією, масло вільно тече через розподільник у зворотний канал (T).

Всі важелі та джойстики встановлені на пружині та автоматично повертаються в середнє положення.

>

Усі секції пристосовані для двостороннього або одностороннього керування приводами та двигунами в одному чи двох напрямках.

Секції 1, 2 та 8 захищені перевантажувальними клапанами, призначеними для керування стрілами кранів , ротатори, грейфери та інші пристрої, де потрібен контроль тиску та ваги вантажу.
