РОЗПОДІЛЬНИК ТЕПЛОЇ ПІДЛОГИ, 11 КОНТУРІВ З НАСОСОМ 25-60/130 20-45°C
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 4
Просматривая «РАСПРЕДЕЛИТЕЛЬ ПОЛА, 11 КОНТУРОВ С НАСОСОМ 25-60/130 20-45°C» данное изделие из «Разделители» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
11-КОНТУРНИЙ РОЗПОДІЛЬНИК ТЕПЛОЇ ПІДЛОГИ З НАСОСОМ 25-60/130 20-45°C РЕГУЛЮВАННЯ ТЕМПЕРАТУРИ ЗБІЛЬШЕНИЙ ПОТОК KVS 2,5 м3/год 3-ШВИДКІСТЬ НАСОС ПРОСТОР 210мм ЛАТУНЬ DAMIX RPG-M-D60-11-2,5
Повний комплект для підлогового опалення та змішаних систем: латунна змішувальна група DAMIX з 3-швидкісним насосом і термостатичним клапаном і 11-контурним розподільником INVENA з ротаметрами, приводними вставками та повними фітингами. Дозволяє регулювати температуру (20-45°C), контролювати потік і зручну установку в розподільній шафі.
⭐ ВИСОКА ЯКІСТЬ ТА НАДІЙНІСТЬ ⭐
⏩ Циркуляційний насос DAMIX ECP 25/60-130 - енергозберігаючий, тиха робота; 3 передачі для примусової циркуляції води в системах центрального опалення.
⏩ Триходовий термостатичний клапан ЗТМ-20/45-2,5-1 – стабільне регулювання температури в діапазоні 20–45°С; Kvs 2,5 м³/год.
⏩ Латунна змішувальна група GPM-210-MOS - міцний латунний корпус; відстань 210 мм адаптована до стандартних колекторів.
⏩ Латунний колектор INVENA PM-05-011-W (11 контурів) - балки латунні, ротаметри, термостатичні вставки для приводів, автоматичні та ручні вентиляційні отвори, зливні клапани в комплекті.
⭐ ФУНКЦІОНАЛЬНІСТЬ В СИСТЕМАХ ОПАЛЕННЯ ⭐
⏩ Повний монтажний комплект - змішувальна група + 11-контурний розподільник = готова основа для підлогового опалення та змішаних систем.
⏩ Універсальний монтаж - можливість підключення електроживлення з лівого або правого боку; зручна установка в шафі.
⏩ Термостатичний контроль температури - змішувач забезпечує безпечне зниження температури живлення контурів підлоги.
⏩ Контроль потоку - ротаметри 2,5 л/хв на кожному контурі полегшують балансування установки без додаткових столів або пристроїв.
⏩ Термостатичні клапани для приводуi - підготовлено до зони автоматизації.
⏩ Робота з різними джерелами тепла - котел, тепловий насос; допустиме середовище з вмістом гліколю до 50%.
⏩ Латунна конструкція ключових елементів - стабільна збірка та естетичний вигляд цілого.
⏩ Оцінка функціональних властивостей конструкції продукт (KOT) для колектора.
⭐ ЗАСТОСУВАННЯ ⭐
✅ Водяна тепла підлога в односімейних будинках, квартирах і невеликих комерційних будівлях.
✅ Змішані установки: тепла підлога + радіатори (зниження температури в контурі підлоги, розподіл по контурах через 11-контурний контур). розподільник).
✅ Системи центрального опалення, що живляться від котла, теплового насоса або іншого низькотемпературного джерела.
✅ Системи поверхневого охолодження (відповідно до робочих параметрів колектора та установки).
✅ Рішення для інсталяторів, які очікують повного, впорядкованого монтажного комплекту, включаючи контроль температури та потоку.
⭐ ДОДАТКОВІ ХАРАКТЕРИСТИКИ ⭐
✔️ Схвалення гліколю до 50% - захист установки від замерзання.
✔️ Термометри 0-100°C на лінії подачі та звороту - швидкий контроль параметрів.
✔️ Автоматичне та ручне повітря вентиляційні отвори - легке прокачування та обслуговування.
✔️ Ротаметри з показаннями до 2,5 л/хв - точне регулювання потоку.
✔️ Універсальні з'єднання PEX/PERT 16 та EVOH 17 - сумісність із системами.
✔️ Елементи ключів з латуні - довговічність та естетика.
⭐ ЕЛЕМЕНТИ, ЩО ВХОДЯТЬ ДО МОДУЛЯ ⭐

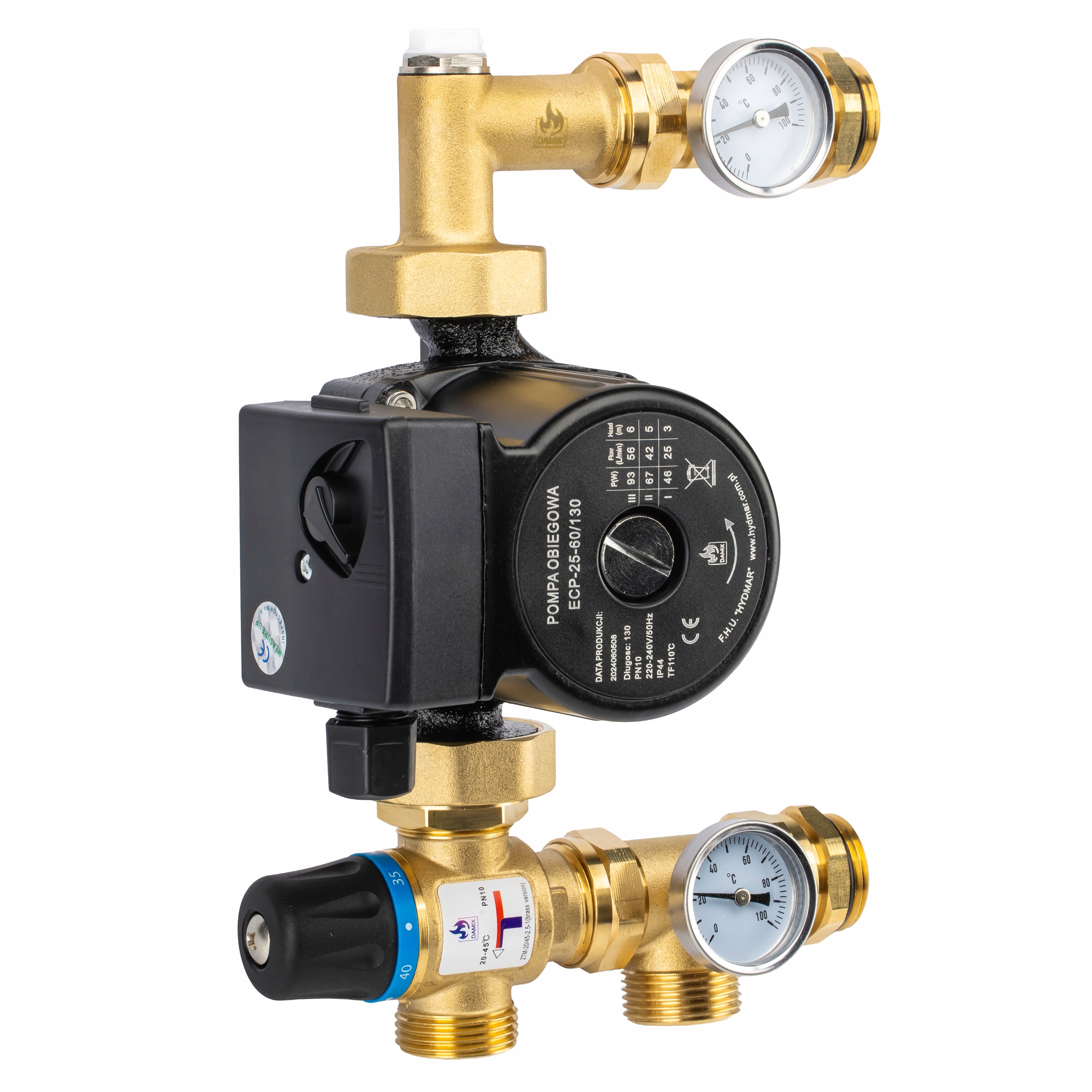

✔️ Змішувальна група DAMIX GPM-210-MOS (відстань 210 мм; корпус латунний).
✔️ 3-швидкісний циркуляційний насос DAMIX ECP 25-60/130 (регулювання швидкості за 3 діапазони; монтується в групі - повноцінний елемент комплекту).
✔️ Триходовий термостатичний змішувальний клапан Ø 1" M DN25; Kvs 2,5 м³/год; діапазон 20-45°C - модель: ZTM-20/45-2,5-1.

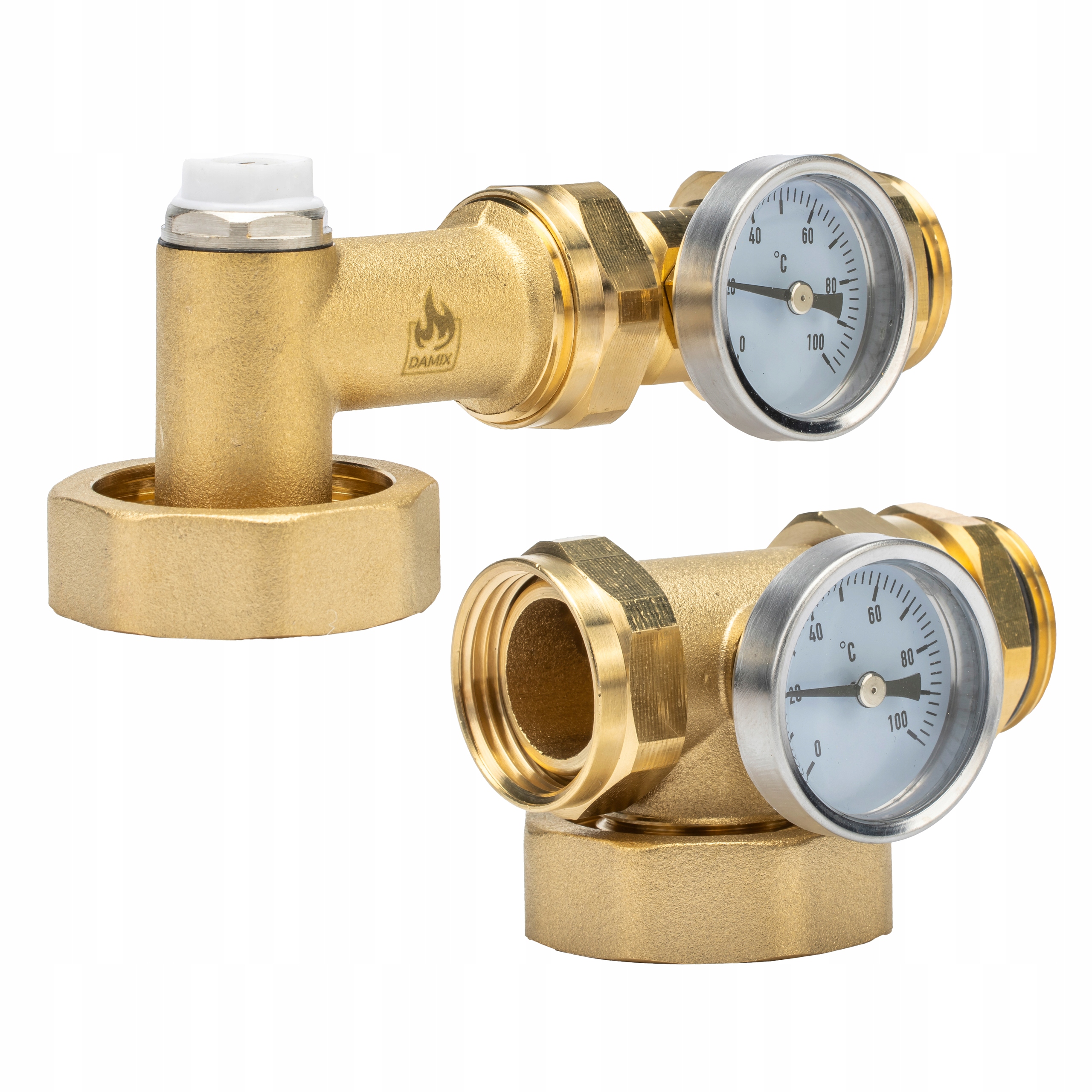

✔️ 2 × аналог. термометр 0–100°C (контроль температури подачі/обратки).

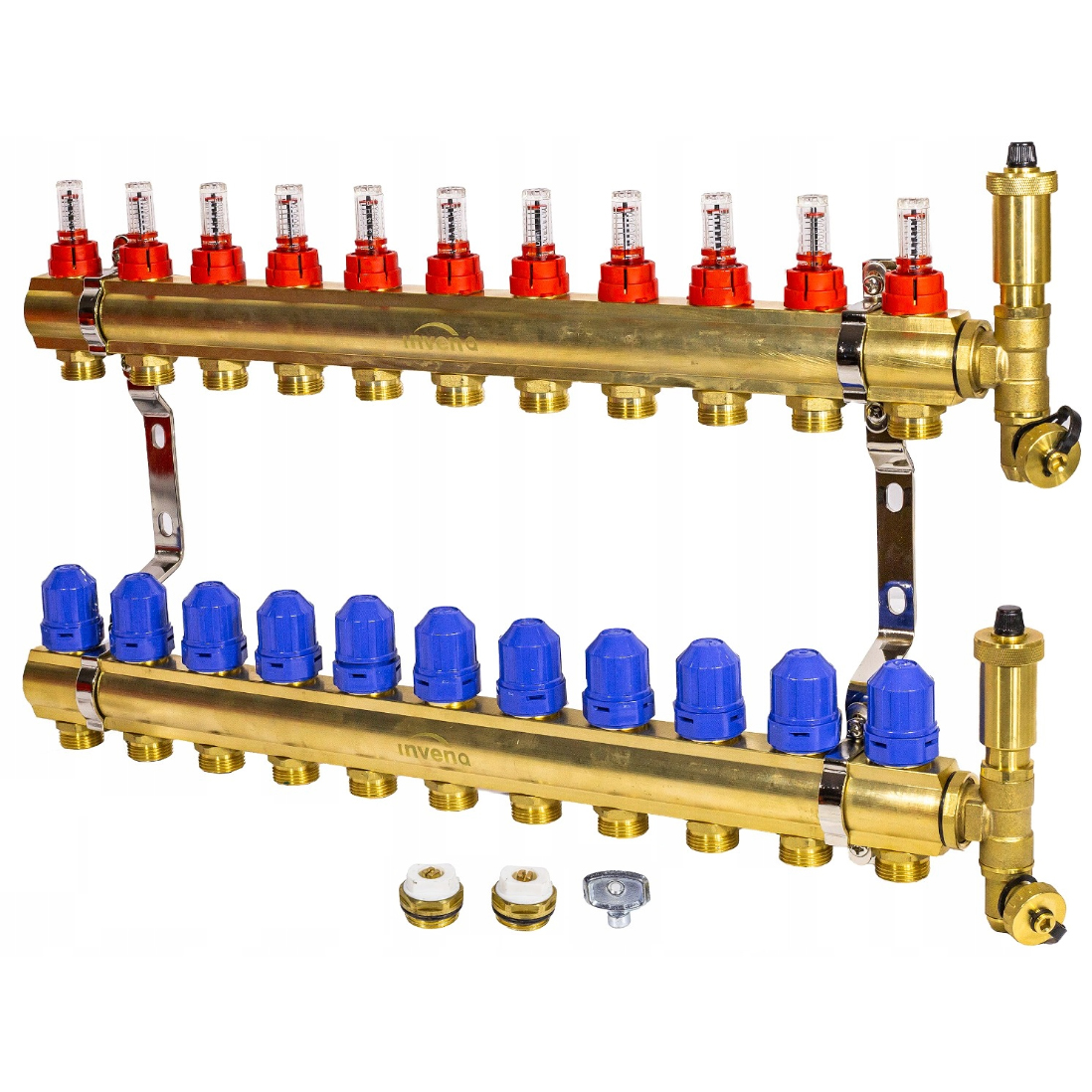

✔️ Розподільник INVENA PM-05-011-W (11 контурів) – латунні балки (2 шт.), кронштейни кріплення (2 шт.), 11 регулюючих клапанів з ротаметрами (2,5 л/хв), 11 шт. термостатичні вставки (для приводів), 2 латунні трійники, 2 дренажні крани, 2 автоматичних повітроотводу 1/2", 2 ручних повітроотводу 1/2", ключ для прокачки.
⭐ ТЕХНІЧНІ ПАРАМЕТРИ – НАСОС DAMIX ECP 25/60-130 ⭐
⚙️ Висота підйому: до 6 м
⚙️ Потік: до 56 л/хв
⚙️ Напруга живлення: 230 V
⚙️ Потужність: 46–93 Вт (залежно від передачі)
⚙️ Відстань підключення: 130 мм
⚙️ Підключення: G 1½
⚙️ Максимальний робочий тиск: 10 бар
⚙️ Робоче середовище: вода
Робочі параметри за механізмом:
⭐ ТЕХНІЧНІ ПАРАМЕТРИ – ЗМІШУВАЛЬНИЙ КЛАПАН ZTM-20/45-2,5-1 ⭐
⚙️ Діапазон вихідних температур: 20–45°C
⚙️ Точність регулювання: ±2°C
⚙️ Kvs: 2,5 м³/год
⚙️ Максимальний тиск: 10 бар
⚙️ Рекомендований робочий тиск: 0,5–5 бар
⚙️ Максимальний перепад тиску: 3 бар
⚙️ Максимальна температура: 95°C
⭐ ТЕХНІЧНІ ПАРАМЕТРИ – ЗМІШУЮЧА ГРУПА GPM-210-MOS ⭐
⚙️ Підключення: G 1"
⚙️ Матеріал корпусу: латунь
⚙️ Максимальна температура: 95°C
⚙️ Робочий тиск: статичний - до 10 бар, динамічний - до 5 бар
⚙️ Відстань підключення: 210 мм
⚙️ Монтаж: універсальний (подача зліва або справа)
⭐ ТЕХНІЧНІ ПАРАМЕТРИ – ПІДЛОГОВИЙ РОЗПОДІЛЬНИК INVENA PM-05-011-W (11 КОНТУРІВ) ⭐
⚙️ Середовище: установки поверхневого опалення/охолодження
⚙️ Рекомендовані труби: PEX / PERT 16; EVOH 17
⚙️ Співпраця: опалювальні котли, теплові насоси
⚙️ Допустимий гліколь: до 50%
⚙️ Оцінка функціональних властивостей будівельного продукту: CAT
⚙️ Максимальний робочий тиск: 6 бар
⚙️ Максимальна робоча температура: 90°C
⚙️ Ротаметри: діапазон витрати 2,5 л/хв (пряме зчитування в л/хв)
⚙️ Регулювальні клапани з можливістю перекриття потоку; знімне службове оглядове скло
⚙️ Встановлення ротаметрів: вертикально або горизонтально (відповідно до потреб встановлення)
⭐ ОБРАТНИЙ ДРЕНАЖНИЙ КЛАПАН – ВИБРАНІ ДАНІ: ⭐
➖ Поворотна конструкція
➖ Номінальний тиск: 6 бар
➖ Ущільнення з’єднання: ущільнювальне кільце
➖ Макс. робоча температура: 90°C
➖ Матеріал: латунь
➖ Тип з'єднання: гвинтове

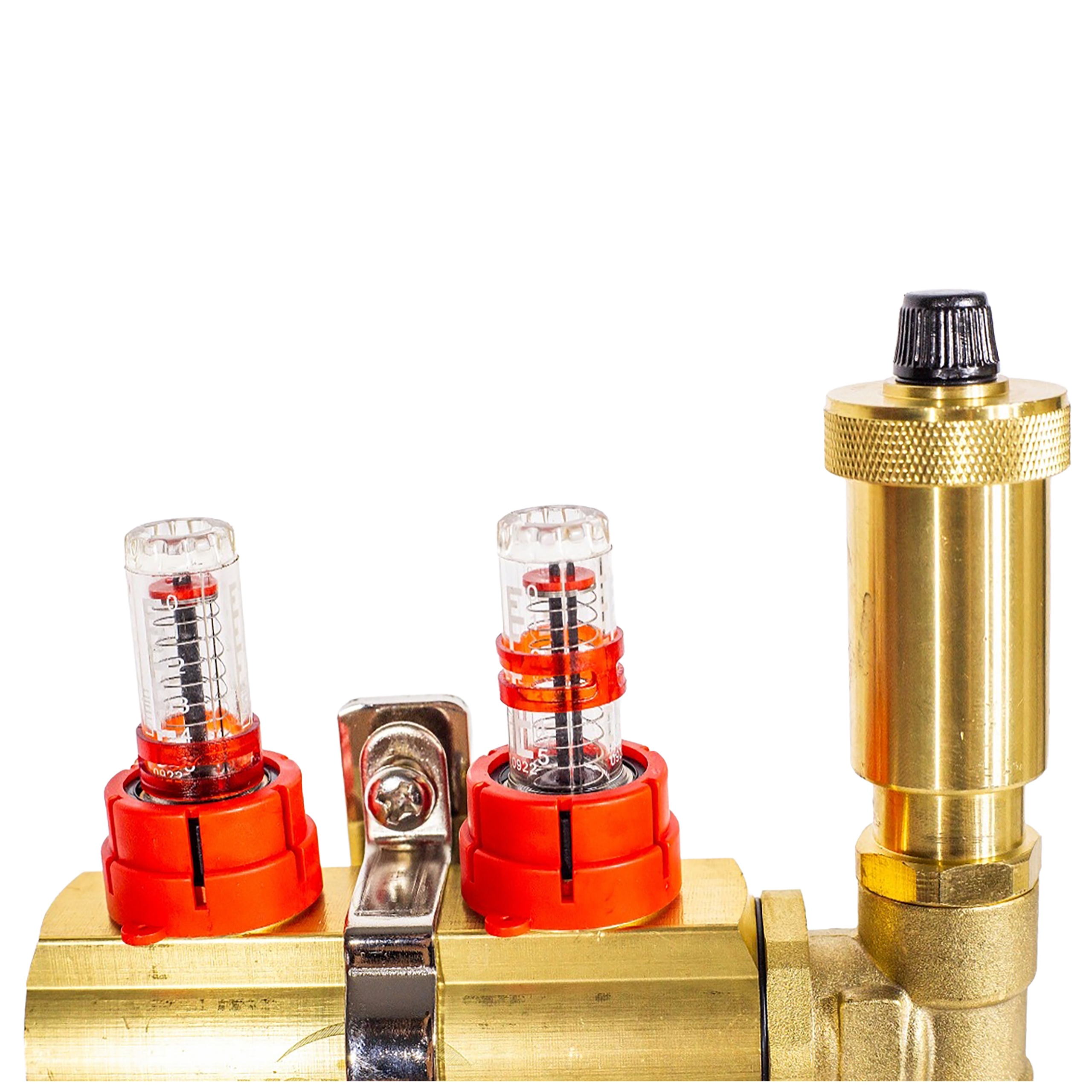

⭐ АВТОМАТИЧНИЙ ВЕРТИКАЛЬНИЙ ВЕНТИЛЯТОР ІЗ ЗАПІРНИМ КЛАПАНОМ R1/2" ⭐
➖ Для закритих установок опалення/охолодження
➖ Безперервне видалення повітря під час роботи системи
➖ Латунний корпус
➖ Ніжний клапан дозволяє заміна без зливання середовища

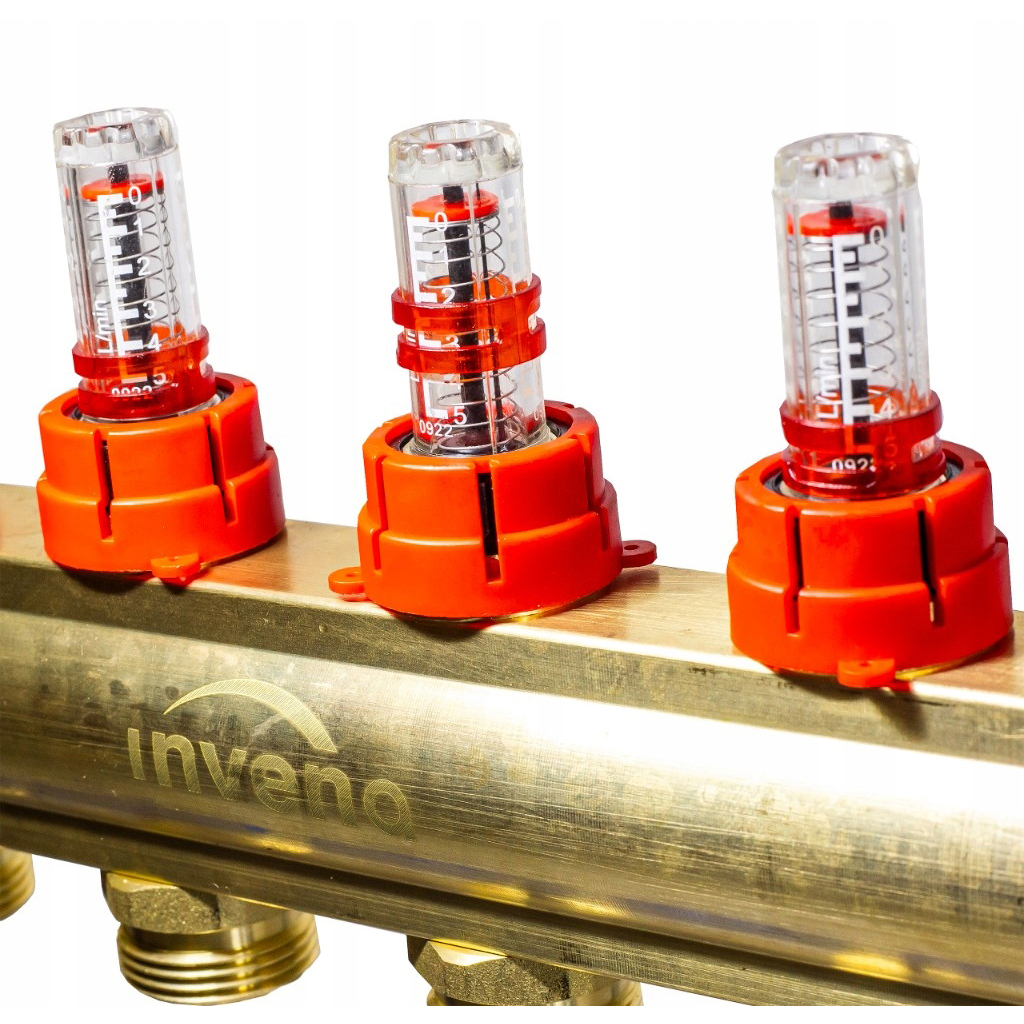

⭐ РОТАМЕТРИ 2,5 л/хв - ШВИДКЕ РЕГУЛЮВАННЯ ПОТОКУ ⭐
➖ Рухоме індикаторне кільце + ніпель 1/2" x 3/4" в комплекті
➖ Налаштування витрати без діаграм і вимірювальних пристроїв - зчитування в л/хв
➖ Контроль клапан із функцією відключення
➖ Знімне оглядове скло для легкого обслуговування
➖ Вертикальна або горизонтальна установка
