Розсувна пила, система захисту рук Hand Guard Standard

Форматна пила із системою захисту рук Hand Guard Standard

Altendorf, Hand Guard, ID: 76592

Система захисту рук Hand Guard - глобальна інновація 2021.

Перша і єдина в світі така система, яка захищає здоров'я людини (не викликає зносу пристрою або пошкодження матеріалу) .

Унікальна система раннього виявлення руки оператора з 2 камерами.

Дуже короткий час роботи системи знову готова до роботи після попередньої активації.

Система працює не тільки з деревними матеріалами. Можливість різання таких матеріалів, як алюміній, сталь, мідь тощо.

Значна перевага ALTENDORF HAND GUARD OPTICAL SYSTEM перед іншими системами безпеки.

Переваги системи на основі камери порівняно з ємнісним рішенням:

Оптична система (у пилах із системою HAND GUARD)

• Працює з усіма матеріалами, наприклад, кольоровими металами, вологою деревиною чи пластиком
• Контрольоване занурення захищає верстат, пиляльний диск і заготовку
• Завдяки для раннього виявлення, також підходить для вищих швидкостей подачі або швидших рухів руки
• Час початку: 10 секунд.
• Пильний диск Ø максимум 550 мм, нахиляється з обох сторін

Ємнісна система (в інших пилах із традиційною системою)

• Обмежений діапазон матеріалів, наприклад суха деревина
• Пристрій опускається на високій швидкості, що призводить до величезних перевантажень і ударів компонентів
• Низька швидкість подачі через затримку виявлення
• Довший час запуску
• Пиляльний диск Ø максимум 400 мм, неможливо відхилити з обох сторін
• у крайніх випадках виникає каліцтво

Безпека!

Коли мова заходить про максимальну безпеку – немає компромісів – існує лише одна система – HAND GUARD.

HAND GUARD захищає найголовніше під час роботи - ваші руки. А його унікальна система раннього виявлення з подвійною камерою захищає не лишепрацівників, але й замовлення, які вони розміщують.

Швидше!

Швидке опускання та швидка зупинка щита за чверть секунди

Розумніше!

Дві камери виявляють вашу руку оператора

Якраз вчасно!

Система запускається ще до того, як торкнеться руки оператора

Більше зручно!

Також працює, коли працюєте з правильними рукавичками

Техніка!

Чи є щось найкраще, що можна покращити ? Людина може. Прогрес відбувається, коли об’єднуються знання, досвід і дух винахідництва. З Hand Guard ми пропонуємо вам технічну концепцію, яка забезпечить вам конкурентну перевагу протягом багатьох років.

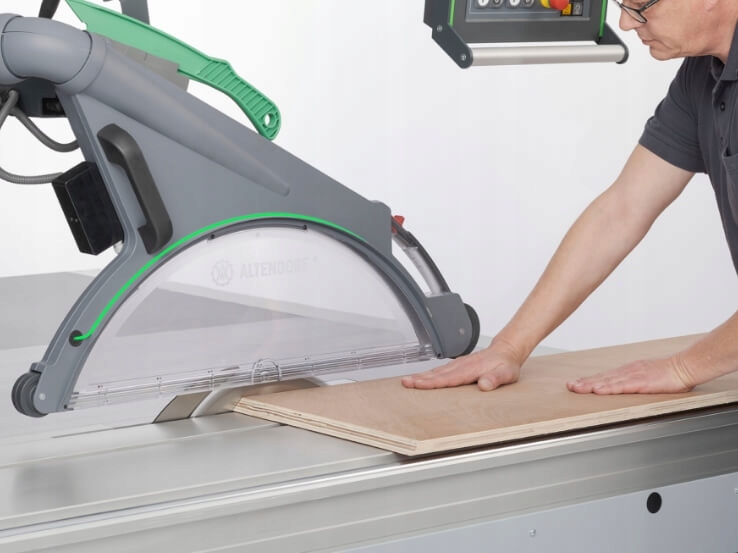

Дві камери для раннього виявлення руки оператора!

Hand Guard базується на фокусі на ранньому виявленні небезпечних ситуацій. Дві камери використовуються для визначення точного положення руки по відношенню до пилкового полотна. Потенційно небезпечні ситуації виявляються оптично та відповідно класифікуються. Камери постійно збирають дані, які обробляються вдосконаленою системою виявлення рук. Якщо система виявляє небезпечну ситуацію, ризик травми усувається протягом чверті секунди.

Ефективність!

Ми будемо задоволені, лише якщо ваші замовлення виконуються. Щоб забезпечити ефективну обробку ваших замовлень, HAND GUARD запобігає нещасним випадкам і збоям.

Система захисту рук і ElmoDrive

Завдяки ElmoDrive ми пропонуємо найсучасніші та універсальні засоби керування для пил з розсувним столом. Розташований на рівні очей, він поєднує в собі максимальну простоту використання та чіткість із практичним та ергономічним використанням.

ElmoDrive – сучасний і універсальний

Керування оснащено 12-дюймовим сенсорним екраном, на якому можна викликати всі функції. У нижній частині екрана ви можете регулярно зберігати потрібні вам функції (функція настільного комп’ютера).

Він також має ще більше технологій і додатків – відкрийте для себе функції кишенькового калькулятора, геометричні фігури, різання олівцем і розширене керування інструментами. ElmoDrive — це єдиний елемент керування, з яким можна поєднати оптимізацію різання.

Особливості ElmoDrive:

• 12-дюймовий сенсорний екран
• Регулювання висоти головного диска
• Регулювання повороту головного диска, одностороннє та двостороннє
• 9999 програм зберігання
• Підключення для оптимізації різання та імпорту Excel< /li>
• Функція точного вимірювання завдяки паралельним і кутовим упорам
• Підключення для дистанційного обслуговування

Стандартне обладнання:

• Електромоторний підйом і нахил основної пилки від 0° до 45° з автоматичною корекцією кута висоти
• Панель керування на рівні очей
• Довжина візка 3000 мм, двоспрямований візок на сталевих напрямних (патент Altendorf)
• Паралельна огорожа з DIGIT X, ширина 1000 мм
• Привід Vario 5,5 кВт (7,5 к.с.)
• Система швидкої заміни полотна головної пилки

Додаткові опції:

• M44250 - робоча висота 880 мм
• M44260 - робоча висота 850 мм

Приводи:

• M51105 - привід VARIO для одностороннього нахилу: потужність двигуна 7,5 кВт (10 к.с.), 2000 - 6000 об/хв
• M51059 - пила з нахилом в обидва боки +/- 46° з двигуном VARIO потужністю 6,5 кВт (8,8 к. с.)
• M18500 - пила з нахилом в обидва боки +/- 46 ° , включаючи двигун VARIO потужністю 5 кВт (6,8 к. с.)
• M64080 - збільшена висота зрізу з одностороннім нахилом: макс. диск 550 мм і максимальне подовження 204 мм, тільки в поєднанні з приводом потужністю не менше 5,5 кВт (7,5 к. с.)

Підрізки:

• M24021 - 3-х осьовий підріз, односторонній нахил, з місцем паркування та світлодіодним освітленням, Φ=120 мм
• M24030 - 2-осьовий підріз, односторонній нахил, Φ=120 мм
• M24031 - система підрізування RAPIDO, односторонній нахил, Φ 120 мм
• M24034 - 2-осьовий підрізувач, двосторонній нахил, Φ=180 мм
• M24036 - 3-х осьовий забирок ( RAPIDO PLUS), двосторонній нахил, Φ=180 мм
• M24037 - LED освітлення в небезпечній зоні забичука
• M24038 - підготовка до подальшої установки підріза (не доступна в комбінації з одностороннім нахилом)
• li>

Упори:

• M44601 - Паралельний упор з DIGIT X, ширина різання 1300 мм
• M44602 - Паралельний упор з DIGIT CNC паралельним упором, ширина різання 1300 мм
• M44606 Паралельний упор з ЧПУ, ширина різання 1600 мм.
