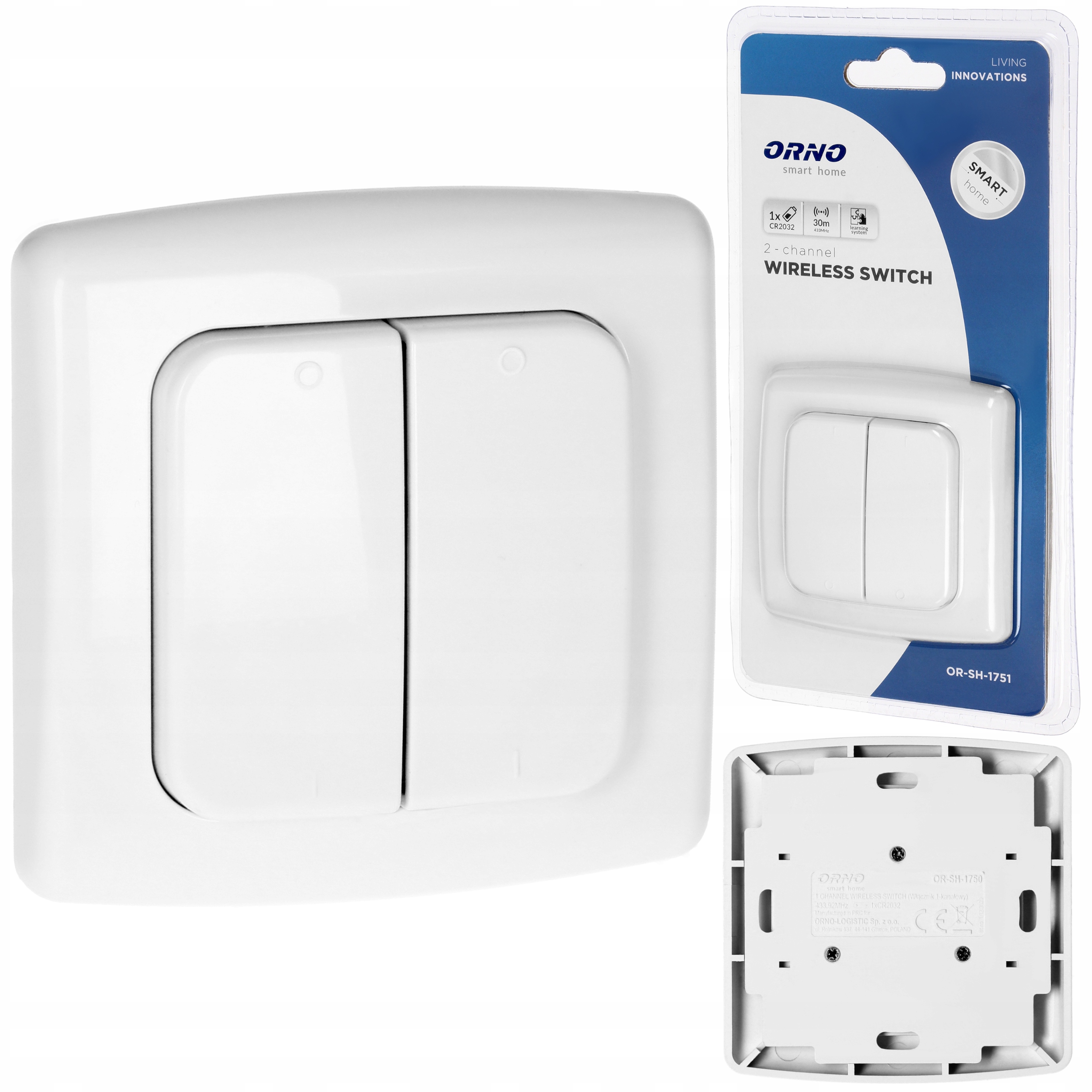

Подвійний поверхневий перемикач бездротового з’єднання ON/OFF Smart Home

⭐ СЕРІЯ ORNO SMART HOME

☑️ МОДЕЛЬ: OR-SH-1751

➡️ ХАРАКТЕРИСТИКИ

⭐ Пристрій, призначений для дистанційного керування бездротовими вимикачами та розетками прихованого монтажу, а також підключеними до них електропристроями.

⭐ Вимикач має вбудований радіопередавач, працює на частоті 433,92 МГц і служить 2-канальним пультом дистанційного керування.

⭐ Пристрій працює з ORNO Система «Розумний дім» на основі двигуна TUYA, сумісна з системами «розумного дому» Google Home і Amazon Alexa.

⭐ Вимикачі монтуються безпосередньо на стіні без необхідність розміщувати їх у монтажних коробках.

⭐ Система сумісна з бездротовими розетками ORNO та пультами дистанційного керування, такими як:

• АБО- GB-417, OR-GB-418, OR-GB-420

• OR-GB-438, OR-GB-439, OR-GB-440

• РОЗЕТКИ IP44: OR-GB-429, OR-GB-441

➡️ ПЕРЕВАГИ ПРИСТРОЮ

• Дальність дії на відкритих майданчиках до 30 метрів.

• Система навчання - автоматичне налаштування додаткових пристроїв.

• Перемикач функціонує як 2-канальний пульт дистанційного керування

➡️ ТЕХНІЧНА СПЕЦИФІКАЦІЯ

• Тип: подвійний перемикач для поверхневого монтажу
• Тип передачі: бездротовий
• Частота: 433 МГц
• Максимальна потужність. передавач: < 10 мВт
• Сумісність з Orno Smart Home: так
• Можливість розширення: так
• Діапазон на відкритих майданчиках: 30 м
• Напруга живлення приймача: 1 x CR2032
• Колір : білий
• Ступінь захисту IP: IP20
• Встановлення: поверхневий монтаж
• Розміри (ширина/висота/глибина [мм]): 80 / 80 / 16

➡️ КОМУТАЧ МОЖНА РОЗШИРИТИ ІНШИМИ ПРИСТРОЯМИ СЕРІЇ ORNO SMART HOME, ЯКІ МОЖНА ЗНАЙТИ НА НАШИХ АУКЦІОНАХ

➡️ ПЕРЕДАВАЧІ

1 - OR-SH-1750 - Одинарний вимикач для поверхневого монтажу, для дистанційного керування вимикачами та розетками, що монтуються впритул, з радіопередавачем, ORNO Smart Home

2 - OR-SH-1751 - Подвійний накладний вимикач, для дистанційного керування вимикачами та розетками прихованого монтажу, з радіопередавачем, ORNO Smart Home

3 - OR-SH-1752 - Пульт дистанційного керування для реле та розеток прихованого монтажу ORNO Smart Home, 4-канальний

4 - OR-SH-1753 - Одиночний передавач прихованого монтажу, для підключення до будь-якого комутатора, для дистанційного керування реле та розетками прихованого монтажу, з радіопередавач, ORNO Smart Home

➡️ ПРИЙМАЧІ

5 - OR-SH-1732 - Мережева розетка ORNO Smart Home, бездротова, з радіоприймачем

6 - OR-SH-1733 - Зовнішня розетка ORNO Smart Home, бездротова, з радіоприймачем, IP44

7 - OR-SH-1736 - реле ON/OFF для вбудованого монтажу MINI, бездротове керування, з радіоприймачем, ORNO Smart Home

8 - OR-SH-1734 - Реле для вбудованого монтажу ORNO Smart Home, бездротове керування, з радіоприймачем, навантаження 1000 Вт

9 - OR-SH-1735 - ORNO Smart Home вбудоване (настінне) реле рольставень, бездротове керування, з радіоприймачем, максимальна потужність двигуна 300 Вт.

10 - OR-SH-1731 - Центральна розетка ORNO Smart Home з Wi-Fi зв'язком і радіопередавачем, Підтримувані програми: TUYA SMART, Smart Life, Google Home, Amazon Alexa

➡️ ПАРАМЕТРИ КОНФІГУРАЦІЇ

Підключіть будь-яку кількість передавачів і приймачів. Створіть рішення відповідно до ваших потреб.

1 – Один передавач і один приймач

2 – Будь-яка кількість передавачів і приймачі

3 – Будь-яка кількість передавачів і приймачів і центральна розетка Wi-Fi

➡️ ВСТАНОВЛЕННЯ

1) Перед кріпленням на стіну зніміть панель із кнопкою та рамку з монтажної пластини.

2) Покладіть плитку на стіну у вибраному місці та закріпіть її шурупами або приклейте двостороннім скотчем. Не забувайте орієнтувати рамку в напрямку стрілки ВГОРУ ↑.

3) Потягніть кришку акумулятора та активуйте акумулятор.

4 ) Установіть раму назад на монтажну пластину відповідно до

схеми.

5) Установіть панель кнопок назад на монтажну пластину .

Не забудьте розташувати його в напрямку стрілки ВГОРУ ↑.

➡️ РОБОТА

1) Сполучення/від’єднання передавача з/від приймача

Натисніть і утримуйте протягом 3 секунд. кнопку на приймачі, потім відпустіть. Світлодіод почне блимати, і приймач увійде в режим сполучення.

Примітка: світлодіод має почати блимати лише після того, як ви відпустите кнопку. Якщо він починає блимати, утримуючи кнопку, сполучення буде неможливим.

Натисніть кнопку «I» / «ON» на передавачі (мал. 6), щоб з’єднати його з приймачем. Світлодіод приймача світитиметься постійно. Натисніть кнопку «0» / «OFF» на передавачі (рис. 6), щоб від'єднати його від приймача. Світлодіод приймача вимкнеться.

2) Відключення всіх пристроїв

Натисніть і утримуйте протягом 10 секунд. кнопку на приймачі. Світлодіод почне блимати. Коли світлодіод на приймачі вимикається, усі пристрої успішно від’єднано.

➡️ КОМПЛЕКТ МІСТИТЬ

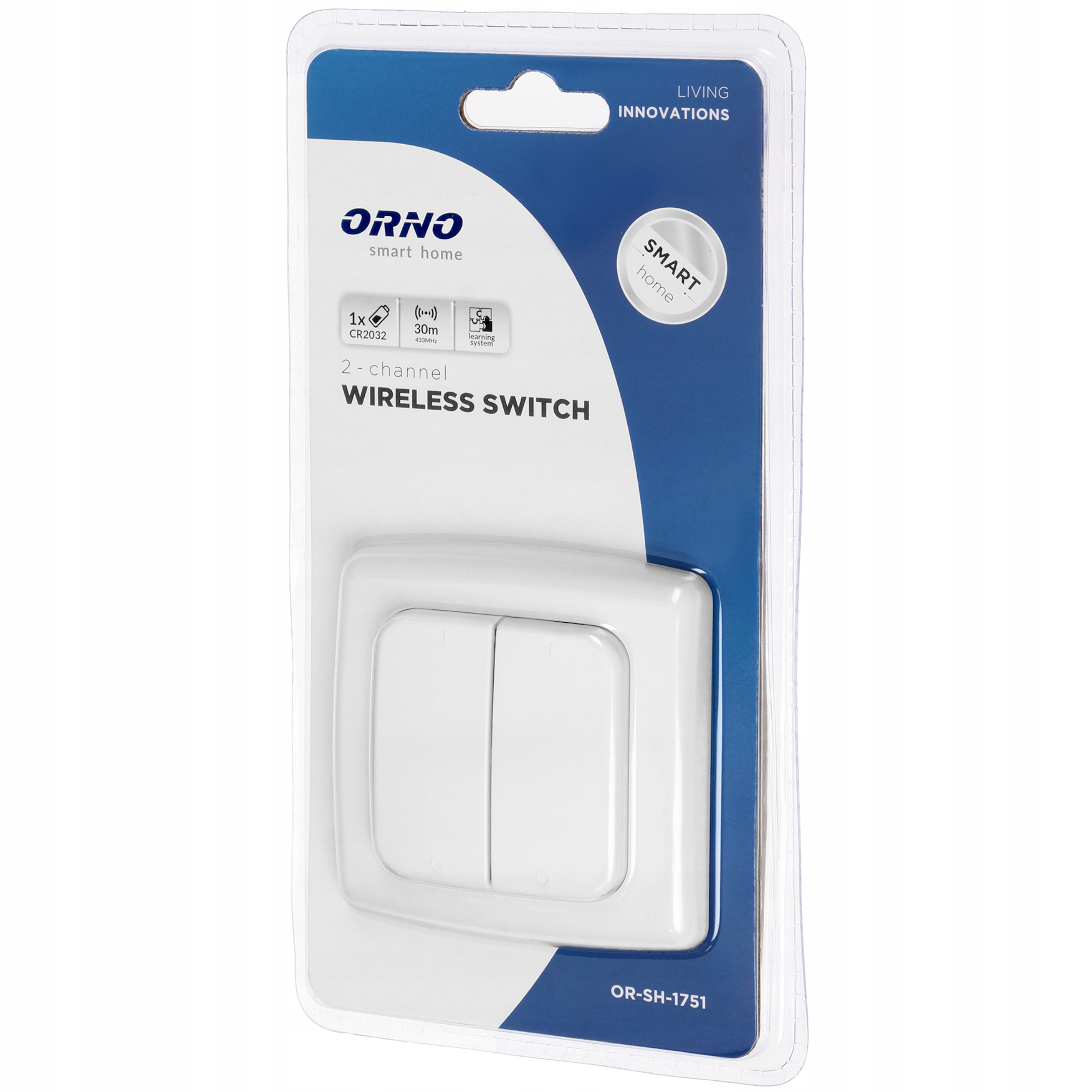

• Подвійний вимикач ORNO SMART HOME OR-SH-1751 в оригінальній упаковці - 1 шт.
• Батарея CR2032 - 1 шт.
• Посібник користувача польською мовою
• Гарантійний талон
