RP2040-LCD-0.96-M - плата з мікроконтролером
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 8
Покупая «RP2040-LCD-0.96-M - плата з мікроконтролером» данный товар из каталога «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

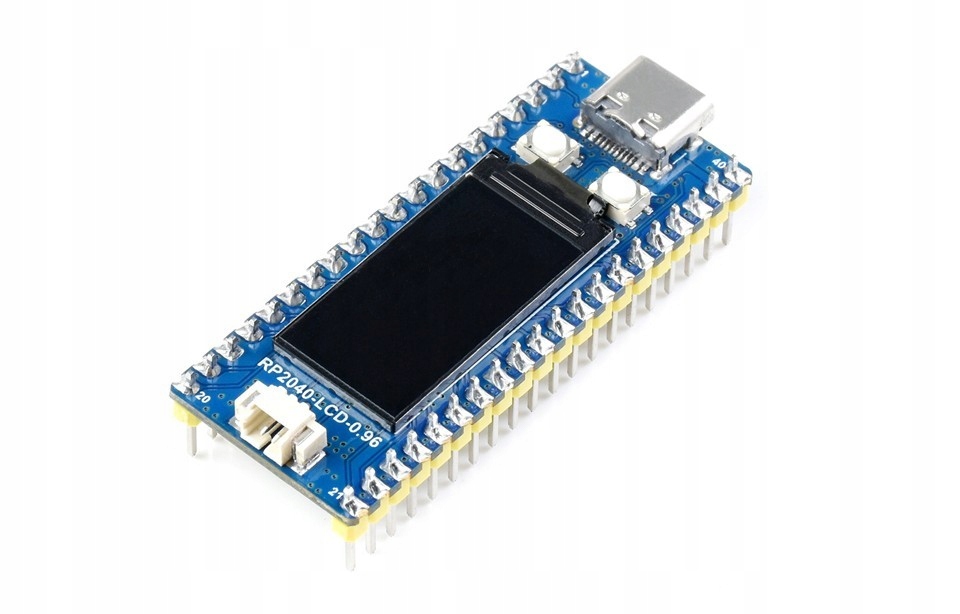

RP2040-LCD-0.96-M - плата з мікроконтролером RP2040 і LCD (з роз'ємами)
Опис
Плата оснащена мікроконтролером RP2040, розробленим Raspberry Pi Foundation. Система має два ядра ARM Cortex M0+, що працюють на частоті до 133 МГц, і 264 КБ оперативної пам'яті. Мікроконтролер не оснащений флеш-пам'яттю, але є зовнішня пам'ять об'ємом 2 Мб, підключена через інтерфейс QSPI.
1. USB type C 7. ETA6096 LiPo система зарядки
2. Кнопка BOOT 8. RP2040
3. Кнопка RESET 9. NOR-флеш-пам'ять 2 MB W25Q16JVUXIQ
4. 0,96-дюймовий РК-дисплей IPS 10. Тестові панелі DEBUG
5. Роз'єм акумулятора MX1.25 11. Опис виходів
6. Перетворювач постійного струму TPS63000
Крім системи RP2040 і флеш-пам’яті, користувач має у своєму розпорядженні перетворювач напруги 3,3 В, кнопки завантаження та живлення, РК-дисплей, роз’єм USB Type-C для живлення та програмування модуля та виходи GPIO, які мають такі периферійні пристрої, як 12-розрядні входи АЦП, ШІМ, інтерфейс I2C, SPI та UART. Крім того, модуль має вбудований LiPo/Li-Ion зарядний пристрій і роз'єм для підключення акумулятора.
Платформа підтримує популярні мови програмування MicroPython і C/C++. Програми можна завантажувати в пам'ять через інтерфейс USB або через роз'єм SWD. Інструкція з прикладами використання доступна на сторінці продукту.
Порівняльна таблиця плат з мікроконтролером RP2040
Продукт
Raspberry Pi Pico (оригінал)
RP2040-Zero
RP2040-LCD-0.96
RP2040-Plus
Мікроконтролер RP2040
Стабілізатор RT6150/ перетворювач (DC-DC, 800mA) ME6217 (LDO, 800mA) TPS63000 (DC-DC, 1800mA)
USB Micro USB USB Type C
Flash 2 MB 4 MB
Роз’єм акумулятора Н/Д ТАК (із системою заряджання)
Дисплей Н/Д 0,96-дюймовий IPS РК-дисплей Н/п>
Функції
- Мікроконтролер RP2040, розроблений на основі Raspberry Pi
- Два ядра ARM Cortex-M0+ із тактовою частотою до 133 МГц
- 264 КБ вбудованої пам’яті SRAM
- DC-DC перетворювач 3,3 В 1800 мА
- Вбудований роз'єм USB-C для програмування та живлення
- РК-дисплей IPS 0,96" 160x80 пікселів
- 26 x багатофункціональний Контакти GPIO
- 3 x 12-розрядних входів АЦП із датчиком температури
- 16 x PWM
- 2 x UART
- 2 x I2C< /li>
- 2 x SPI
- Кнопки живлення та завантаження
- Індикатор користувача
- 2 МБ зовнішньої флеш-пам'яті
- LiPo та Li-Ion схема зарядки (ETA6096)
- роз'єм MX 1.25 для акумулятора
- Підтримувані мови програмування: MicroPython і C/C++
- Розміри: 51 x 21 мм< /li>
