Промисловий ізольований перетворювач RS232/485/422 на шину CAN

Перетворюйте дані RS232/485/422 на CAN, підтримує перетворення Modbus RTU Кілька промислових засобів захисту, таких як гальванічна розв’язка, захист від блискавки та захист від електростатичних розрядів . Призначено для використання в промислових пристроях керування та/або програмах із високими вимогами до зв’язку.

Додаткова інформація: https://www.waveshare.com/rs232-485-422-to-can.htm

• Підтримує зв’язок і перетворення даних між інтерфейсами RS232/485/422 і CAN.
• Сумісність зі специфікацією CAN 2.0B (розширений кадр), сумісний зі специфікацією CAN 2.0A (стандартний каркас) ); Відповідає стандарту ISO 11898-1/2/3.
• Швидкість передачі CAN: 10 кбіт/с ~ 1000 кбіт/с, настроюється.
• Підтримує 14 наборів конфігурованих фільтрів, що дозволяє лише отримувати дані у межах певного діапазону та типу на шині CAN.
• Підтримує 4 режими роботи: прозоре перетворення, прозоре перетворення з ідентифікаторами, перетворення формату та перетворення протоколу Modbus RTU.
• Буфер CAN із місткість до 1000 кадрів для буферизації передачі даних, щоб запобігти втраті даних.
• Вбудований цільний ізоляційний блок живлення, забезпечує стабільну ізоляційну напругу, не потребує додаткового джерела живлення для ізоляційного роз’єму.
• Вбудована цільна цифрова ізоляція забезпечує ізоляцію сигналу, високу надійність, сильний захист від перешкод, низьке енергоспоживання.
• Вбудований TVS (придушник перехідної напруги), ефективно пригнічує перенапругу та перехідну напругу в ланцюг, захист від удару блискавки та антиелектростатичний захист.
• Вбудований захист від електростатичного розряду 15 кВ і захист від блискавки 600 Вт.
• Вбудований термінальний резистор 120R на порту RS485/RS422, налаштовується за допомогою перемички.< /li>
• Підтримує оновлення програмного забезпечення пристрою через RS232/485/422, що полегшує налаштування програмного забезпечення.
• Підтримує встановлення робочих параметрів за допомогою програмного забезпечення конфігурації або послідовних команд, дозволяє зберігати налаштування після вимкнення живлення.

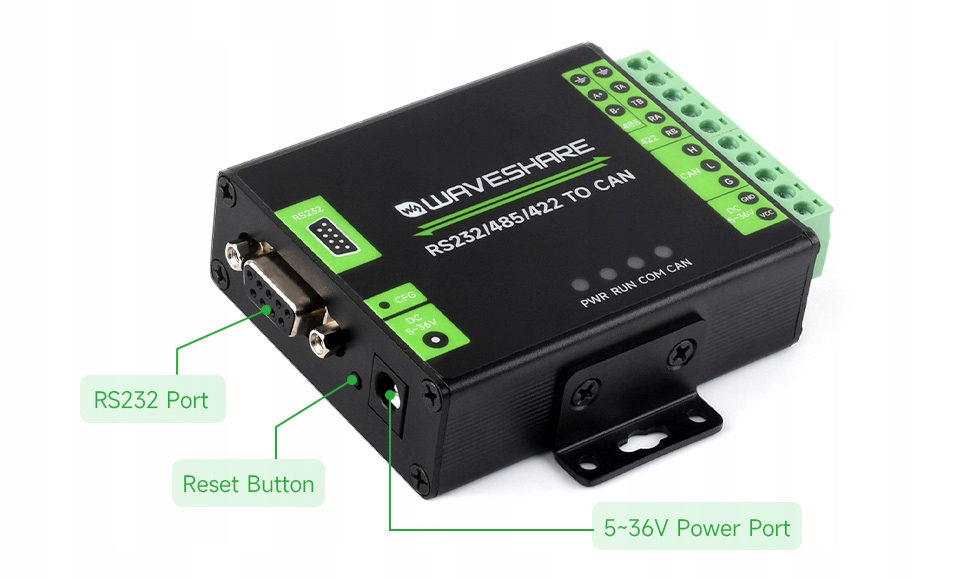

• Гвинтове джерело живлення на платі, забезпечує широкий діапазон вхідного постійного струму від 5 В до 36 В.
• 4 світлодіоди для індикації живлення та стану трансивера.
• Промисловий металевий корпус, дозволяє настінний і рейковий монтаж, надійний і естетичний, простий у встановленні.

Забезпечує передачу та перетворення даних між інтерфейсами RS232/RS485/RS422 і шиною CAN.

Підтримує широкий діапазон швидкостей передачі

• Швидкість передачі RS232/485/422: 1200 ~ 460800 біт/с
• Швидкість передачі по шині CAN: 10 кбіт/с ~ 1 Мбіт/с

Підтримує чотири режими роботи

• Прозоре перетворення
• Прозоре перетворення з ідентифікаторами
• Перетворення формату
• Перетворення протоколу Modbus RTU

Дизайн із гальванічною ізоляцією

• Ізоляція вбудованого джерела живлення, забезпечує стабільну ізольовану напругу, не потребує додаткового живлення для ізольованого терміналу
• Вбудована цифрова ізоляція unibody, забезпечує ізоляцію сигналу, високу надійність, потужний захист від перешкод, низьке енергоспоживання

Безпечний і стабільний комплексний захист

Вбудований TVS (придушник перехідної напруги), ефективно пригнічує стрибки напруги та перехідні стрибки напруги в ланцюзі, блискавкозахист і захист від електростатичного розряду. Вбудований запобіжник із самовідновленням і захисні діоди забезпечують стабільний струм/напругу на виходах, забезпечують захист від перевантаження по струму/перенапруги, покращують стійкість до ударів.

У комплекті:
