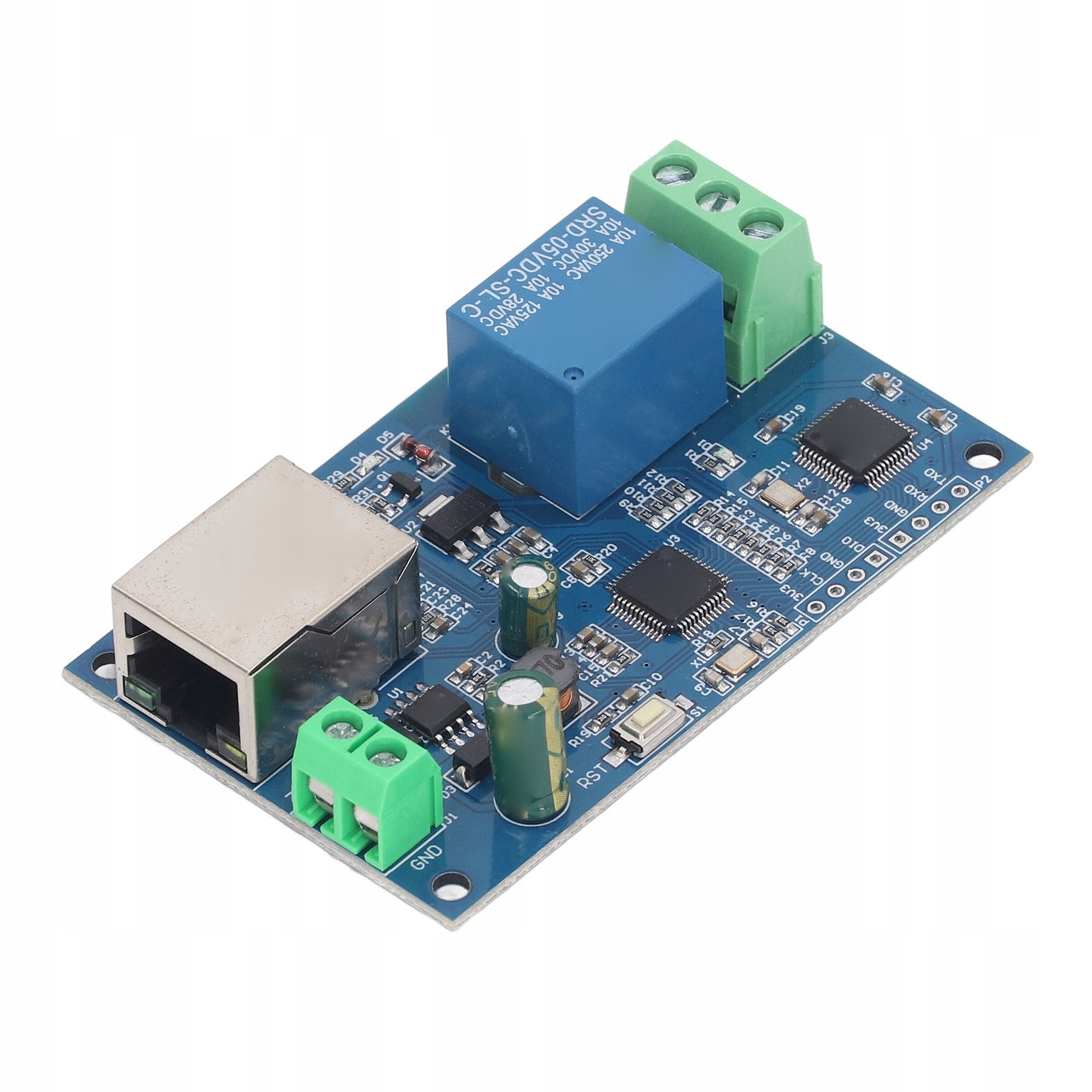

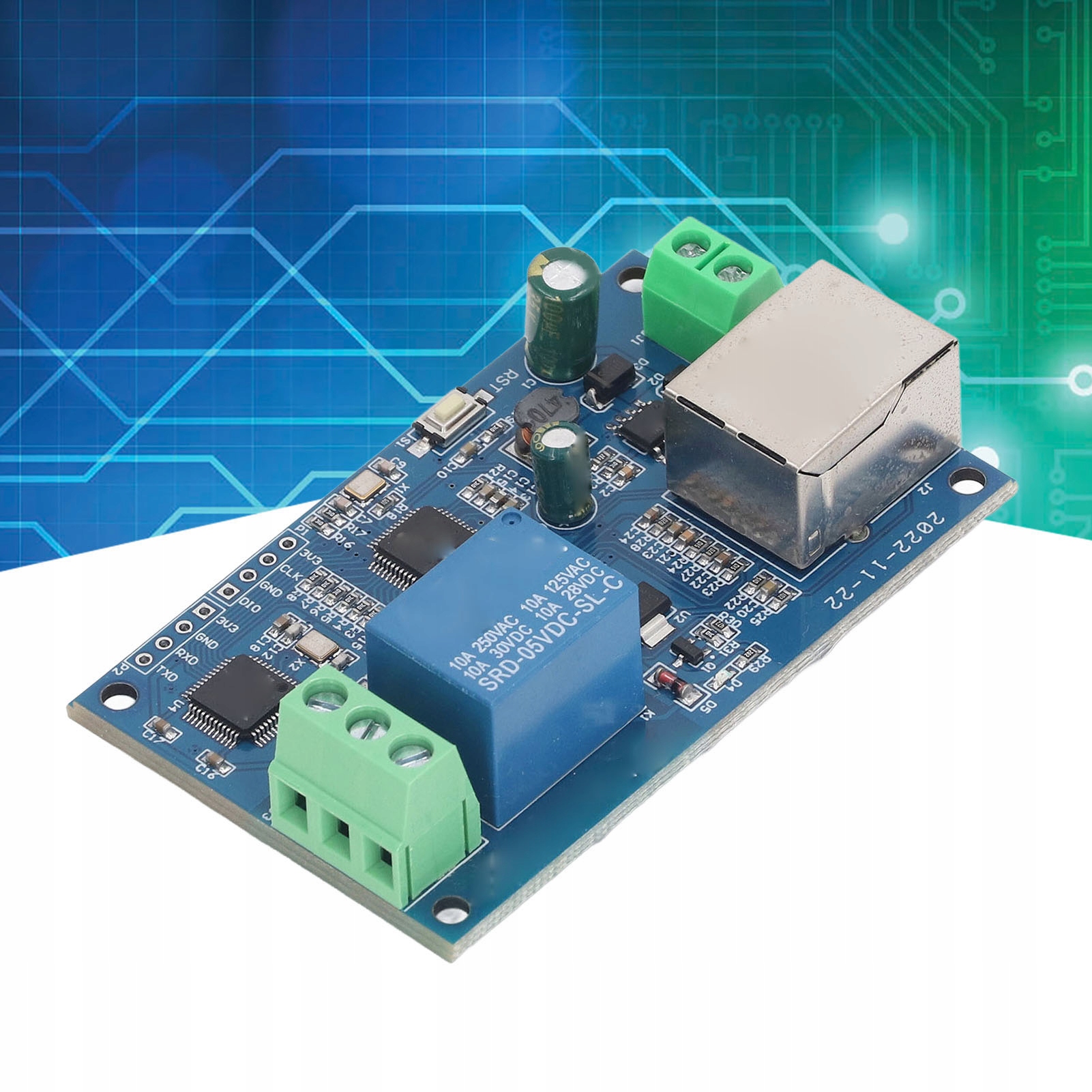

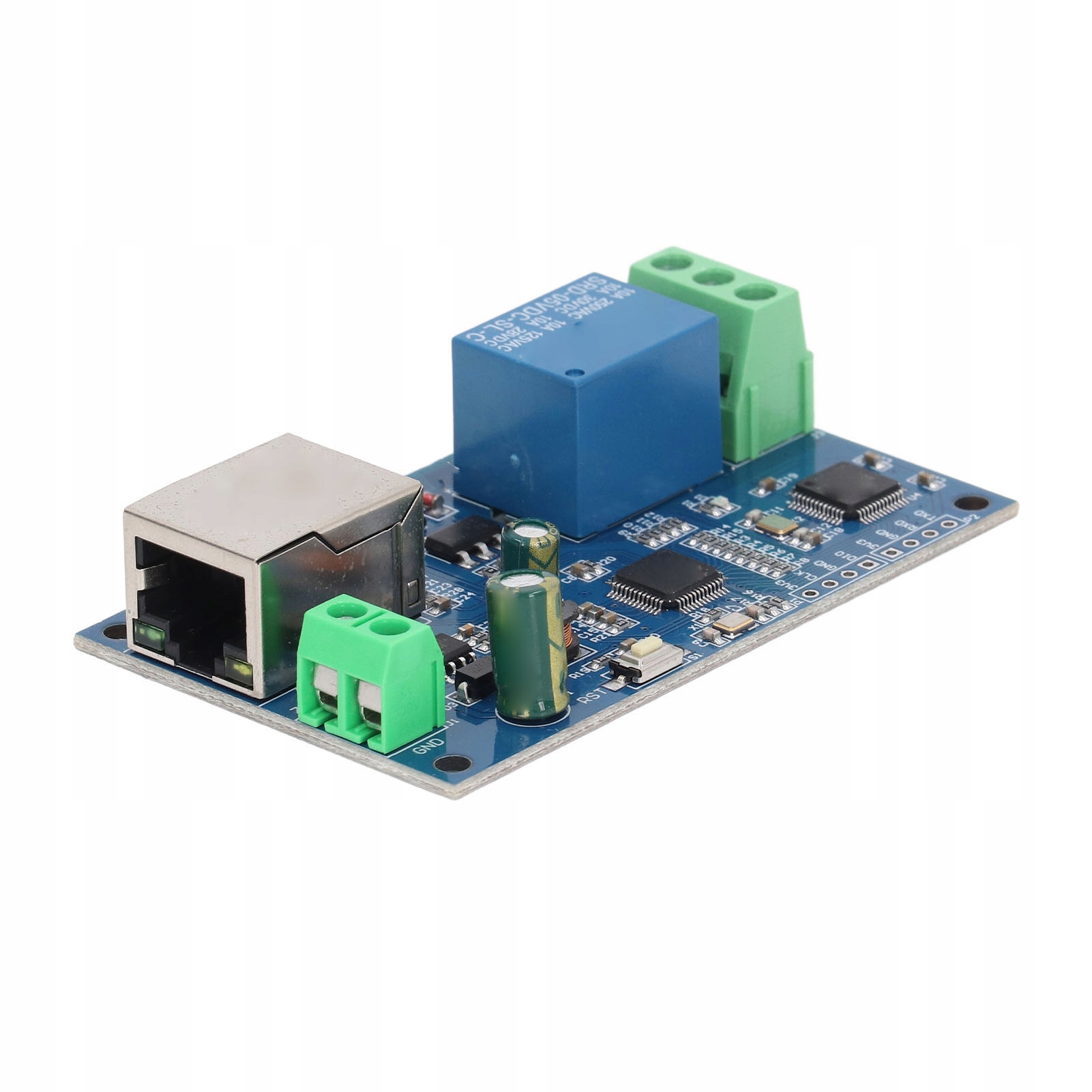

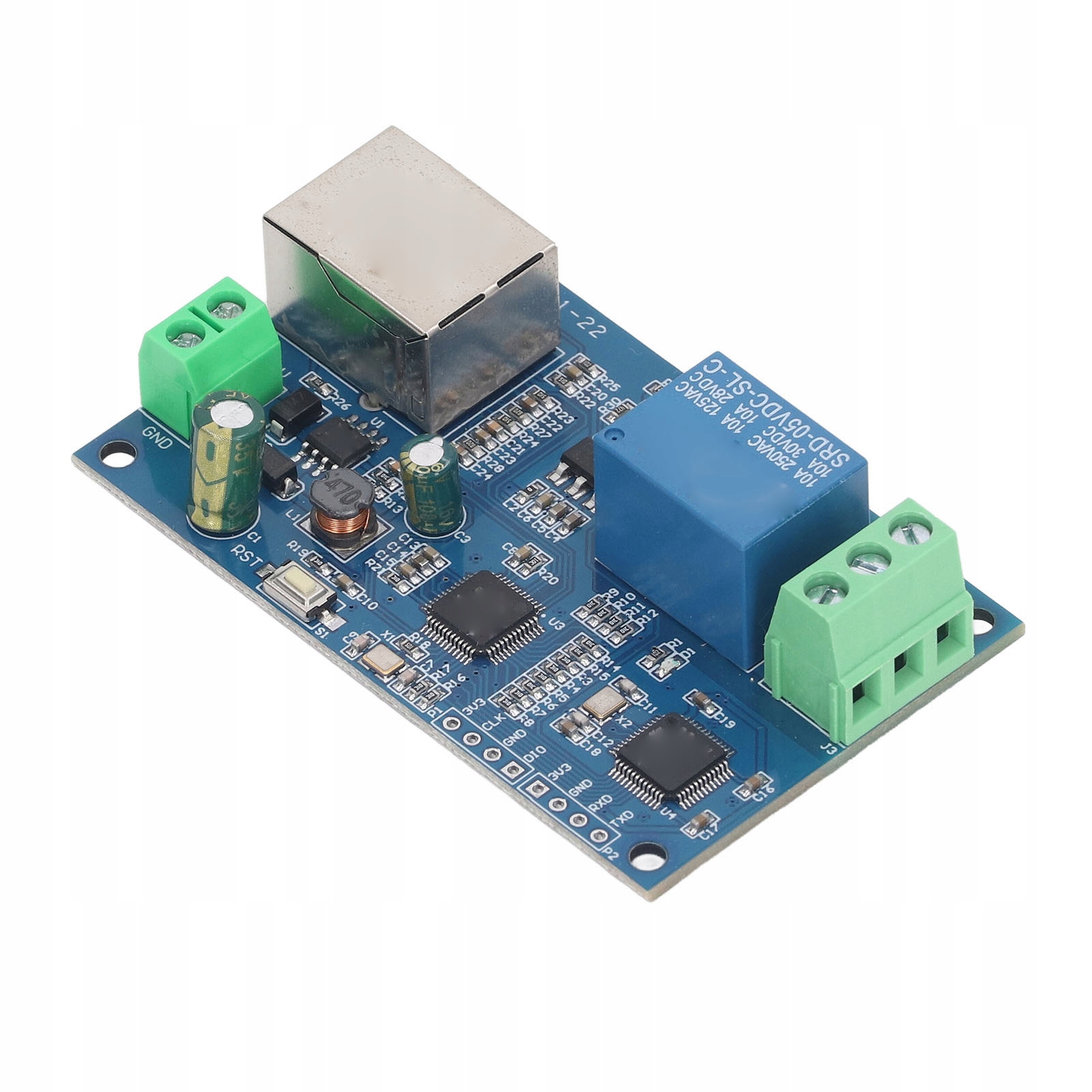

RTU 1-Way Wired Ethernet LAN SE Мережевий релейний модуль

Код: 17010613529
Як замовити
1363 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №93462585
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 50

Покупая «Сетевой релейный модуль LAN SE с односторонним проводным Ethernet RTU» данный товар из каталога «КОНТРОЛЬ» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Функція:

1. ЧІП ТА ШВИДКІСТЬ. Модуль мережевої ретрансляції включає зрілий і стабільний 32-розрядний мікроконтроллер STM32F103C6T6, повністю апаратний стек протоколів Ethernet D CP або P W5500, який підтримує 10/100 Мбіт/с

2. ТЕХНІЧНІ ПАРАМЕТРИ: Модуль мережевого реле підтримує стандартний протокол RTU. Flute діє як TCP-сервер і підтримує функцію DHCP IP-адреси. Номер порту 5000. IP-адресу модуля можна перевірити через послідовний порт. Швидкість передачі даних UART становить 115200

3. ВИХІДНИЙ СИГНАЛ: Сигнал перемикача реле підтримує ручний режим, вимикання та режим спалаху. База затримки спалаху або закриття спалаху становить 0,1 с, а максимальний час спалаху або закриття спалаху можна встановити як 0xFFFFx0,15, що дорівнює 6553,5 Ss

4. ЗБЕРЕГТИ ТА ПРОЧИТАТИ: адреса пристрою знаходиться в діапазоні від 1 до 255, адреса за замовчуванням 255, яку можна зберегти після збою живлення. Статус реле та адресу пристрою можна зчитувати програмно або вручну

5. ЗАХИСНА ФУНКЦІЯ: Вбудоване 1-канальне реле 5V 10A, 250V AC 10A, 3OV DC, можна безперервно заряджати 100 000 разів, із захистом від забруднення діодами, короткий час відгуку

6. ПІДТРИМУВАНІ ФУНКЦІЇ: вбудований індикатор живлення та реле, кнопка скидання MCU, зарезервований послідовний порт UART і порт запису програми SWD, підтримка вторинної розробки; Напруга живлення становить 7-28 В постійного струму та підтримує живлення від клеми 5,08 мм із захистом входу від зворотного підключення

Специфікація:

  • Тип елемента: Модуль мережевого реле
  • Матеріал: друкована плата

1. MCU головного керування: STM32F103C6T6

2. Мережева система: W5500 усе апаратне забезпечення Ethernet TCP або стек протоколів IP

3. Мережевий інтерфейс: мережевий трансформатор 10M 100 Мбіт/с HR911105A

4. Порт живлення роз’єму 5,08 мм: вхід живлення DC7-28V, заземлення – мінус

5. Кнопка скидання MCU: коротко натисніть скидання

6. Інтерфейс налагодження SWD MCU: запис вторинної розробки

7. Інтерфейс налагодження UART MCU: GND, RXD, TXD: інтерфейси зв’язку UART на рівні TTL, GND, RXD і TXD підключаються до GND, TXD і RXD сторони зовнішнього керування відповідно. Зовнішній послідовний порт 3,3 В або 5 В TTL підтримується за замовчуванням, використовується для перегляду IP-адреси та номера порту пристрою через послідовний порт зі швидкістю передачі даних 115200.

8. 1 вихід сигналу релейного перемикача:

  • NC: нормально закритий кінець, коротке з’єднання з COM перед замиканням реле, призупинення після закриття
  • COM: публічний термінал
  • НІ: нормальний запуск, реле призупиняється перед замиканням і замикається на COM після замикання

Список пакетів:

  • 1 x релейний модуль
  • 1 x 8P Pin Connector
