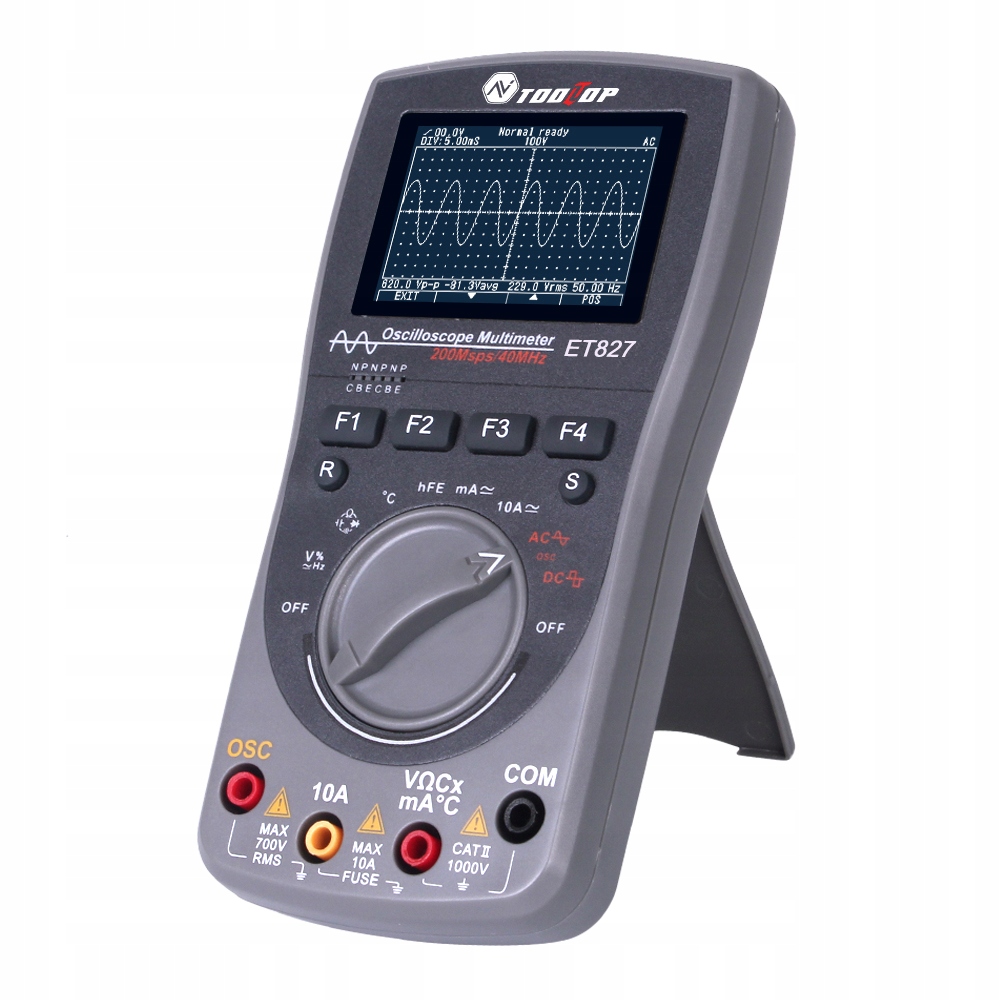

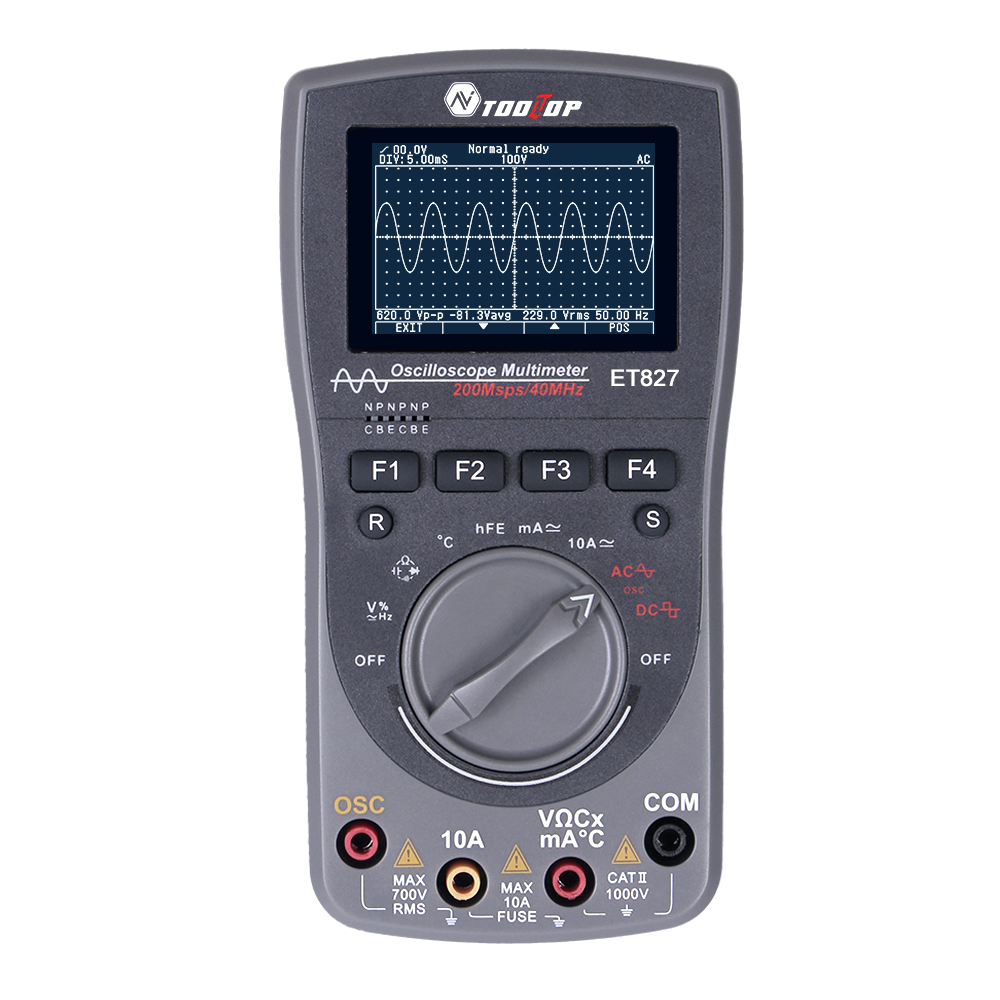

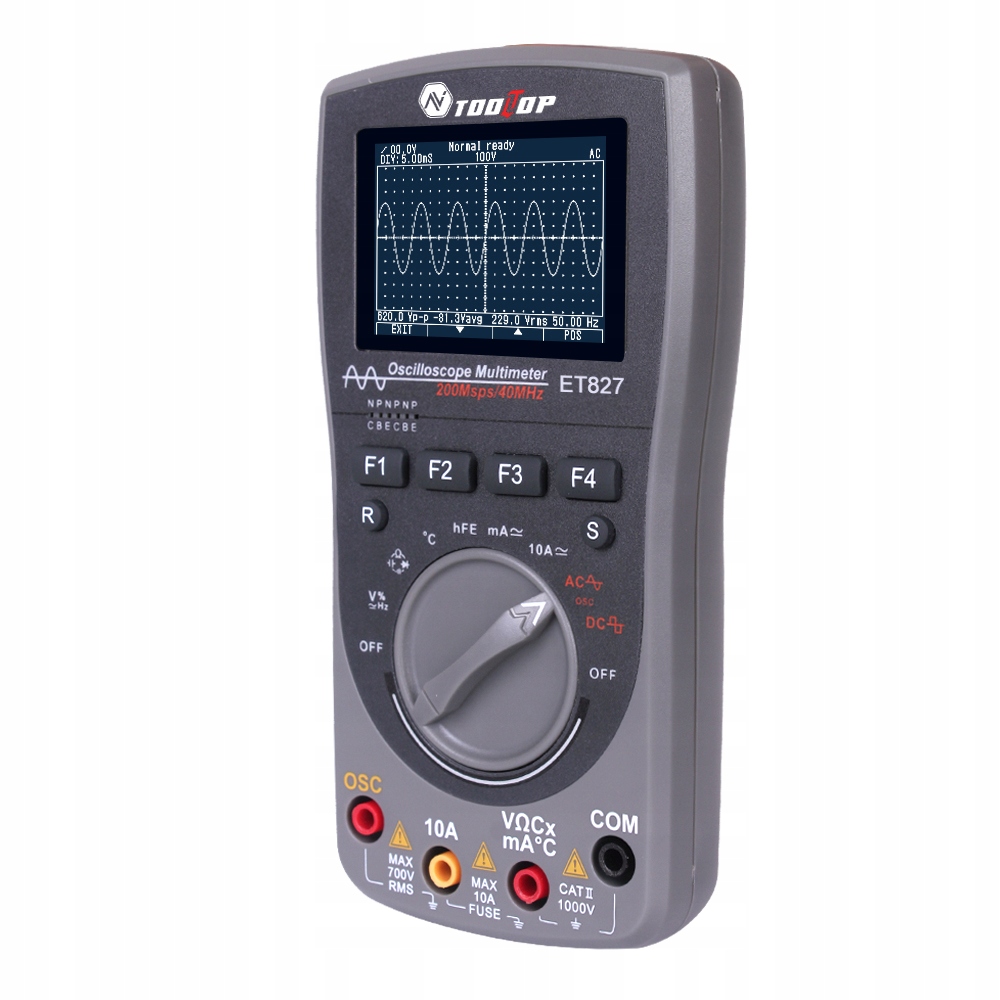

Ручний мультиметр TOOLTOP ET827

Дизайн 2-в-1, цей продукт чудово поєднує функції цифрового осцилографа та мультиметра в одному пристрої. Оснащений РК-дисплеєм, частотою дискретизації 200 MSps і смугою пропускання 80 МГц. Конструкція для кількох вимірювань, підтримка вимірювання постійної та змінної напруги/струму, опору, ємності, частоти, температури, співвідношення діод/навантаження, тріод, форма сигналу, перевірка цілісності. 3 режими сканування: Auto, Normal і Single. Загалом можна зберегти 100 наборів даних і 50 сигналів.

Функції:

Функція 2 в 1: цей продукт геніально об’єднує функції цифрового осцилографа та мультиметра в одному пристрої, має лаконічний вигляд, легкий і портативний, його легко носити з собою та зручно торкатися.

Швидкість дискретизації та пропускна здатність: осцилограф має 200 Мбіт/с висока швидкість дискретизації в реальному часі, Аналогова смуга пропускання 40 МГц, цифровий мультиметр 6000.

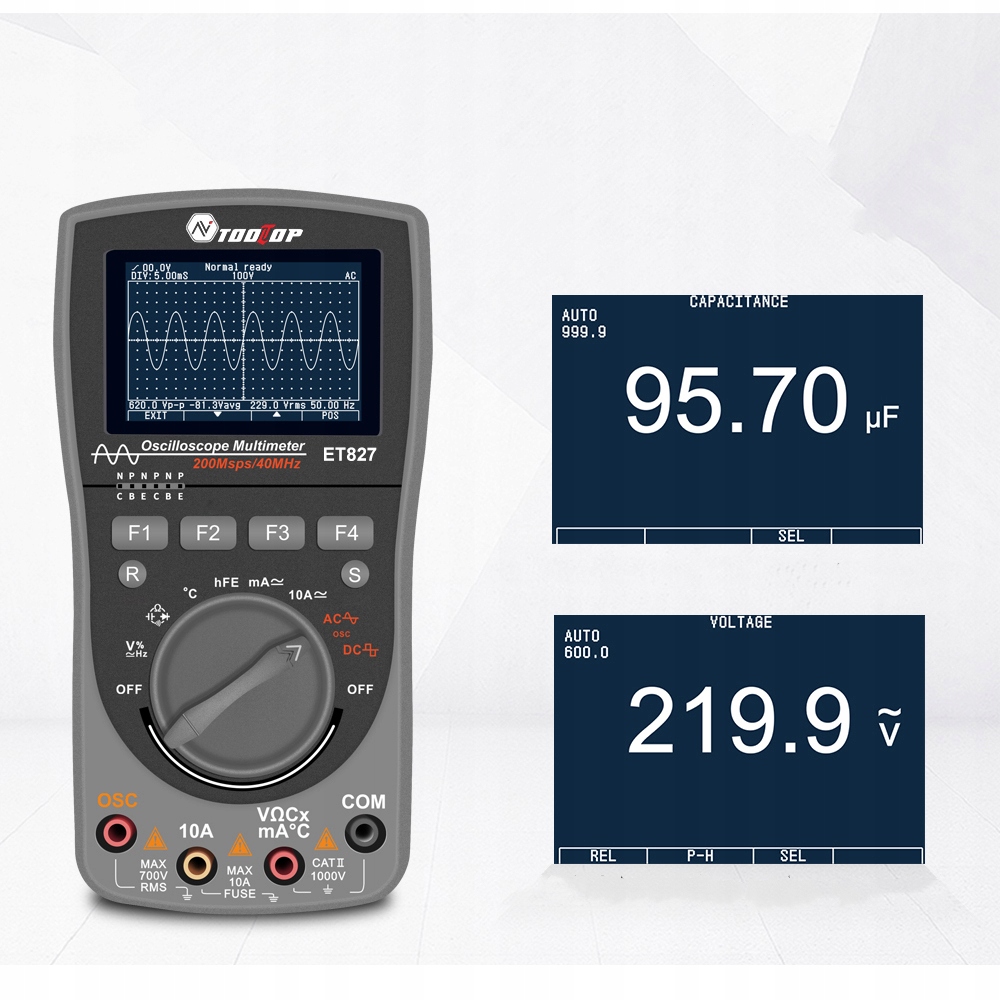

РК-дисплей: роздільна здатність 240*160, чорний екран із білим підсвічуванням, з точними даними, чітким та інтуїтивно зрозумілим дисплеєм.

3 режими сканування: ручка для перемикання осцилографії з трьома видами режиму сканування форми сигналу, автоматичний режим, звичайний режим і одноразовий режим відповідно до ваших вимог.

Дані та форма сигналу функція зберігання: Оснащено функцією збереження даних і форм сигналу під час вимірювання, можна зберегти загалом 100 наборів даних і 50 форм сигналу.

Режим P-H: режим утримання пікового значення відображає максимальне та мінімальне значення вимірювання.

Налаштування параметрів форми сигналу: Підтримка налаштовує часову базу сканування та положення тригера, регулює вертикальну амплітуду та положення сигналу, регулює рівень тригера, градієнт і режим, з функція вимірювання курсору.

Вимірювання TRMS: підтримка вимірює віртуальне значення форми сигналу без урахування параметрів форми сигналу та спотворення.

Вимірювання відносного значення (REL): може ефективно усунути опір проводу, паразитну ємність і сигнал перешкод.

Конструкція для кількох вимірювань: підтримка вимірює постійну та змінну напругу/струм, опір, ємність, частоту, температуру, співвідношення діод/навантаження, тріод, форму сигналу, тест безперервності.

Автоматичне та ручне вимірювання: автоматичне/ручне перемикання діапазонів вимірювань і відображення даних вимірювань та історичних даних на одному екрані.

Високий рівень безпеки: захист від перевантаження та вбудований запобіжник 500 мА/10А можуть забезпечити подвійний захист приладу.

Автоматичне відключення: він автоматично вимикається через 15 хвилин бездіяльності. Після запуску функції автоматичного вимкнення символи сну відображатимуться менш ніж за 1 хвилину до того, як прилад перейде в режим сну.

Покращена надійність: для калібрування панелі та калібрування внутрішньої пам’яті не потрібне налаштування потенціометра.

Технічні дані:

Назва: Осцилограф-мультиметр 2 в 1

Матеріал: ABS

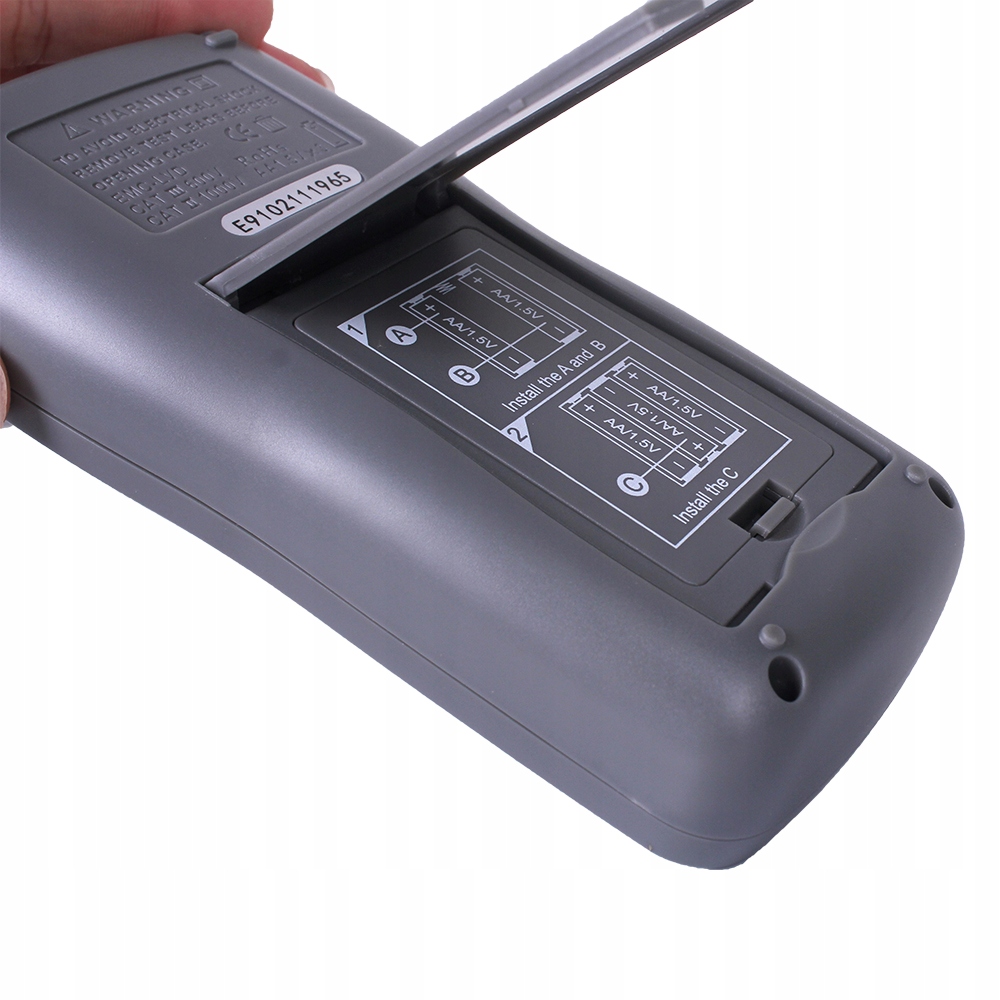

Акумулятор: 3*1,5 В AA батареї (у комплекті)

Загальний параметр:

Дисплей: рідкокристалічний дисплей

Роздільна здатність дисплея: матрична графіка 240*160

Підсвітка:    постійно ввімкнена

Вхідний опір: 10 МОм

Акумулятор: 3*батареї AA5

Автоматичне вимкнення: 15 хвилин або вимкнення

Робоча висота: 0-2000 м

Час використання: більше 8 годин

Об'єм пам'яті: 100 даних, 50 сигналів

Середовище використання: 0°C~40°C;<75%RH

Умови зберігання: від -10°C до 60°C; <90% відносної вологості

Параметр осцилографа:

Аналоговий діапазон: 40 МГц

Максимальна частота дискретизації в реальному часі: 200 Мс/с

Вертикальна роздільна здатність: 8 біт

Ступінь нелінійності: ±1 біт

Кількість каналів: 1

Вхідний опір: близько 10 МОм

Поділ: по вертикалі 6,0, по горизонталі 24,0

Діапазон вертикальної чутливості: 500 мВ/под. ~ 200 В/под.

Діапазони часової розгортки: 12,5 нс/діл. ~ 10 с/діл.

Точність вертикальної амплітуди: ±(5% 0,2 поділки)

Точність бази часу: ±(0,01% 0,1 ділення)

Автоматичний контроль нуля: під час вимірювання постійного струму

Режим сканування: автоматичний/звичайний/одиночний

Рівень запуску: ± 6 под. (0,1 под./крок)

Запустити вибір градієнта: висхідний/спадаючий край

Коригування положення тригера:    ±12 под. (0,1 под./крок)

Автоматичне налаштування: автоматичне налаштування часової бази та вертикальної амплітуди

Функція вимірювання курсору: dV, dt, 1/dt (частота)

Функція автоматичного вимірювання: Vp-p, Vavg, Vrms

Точність автоматичного вимірювання: ±(5% 0,2 поділки)

Довжина запису: 24,0 под.

Параметр мультиметра:

Діапазони вимірювання напруги постійного струму/роздільна здатність/невизначеність

600,0 мВ    0,1 мВ ±(1,0% від 10-значного значення)

6000 В   1 мВ        ±(1,0% від 10-значного значення)

60,00 В    10 мВ ±(1,0% від показань 10 цифр)

600,0 В    100 мВ ±(1,0% від 10-значного значення)

1000 В    1 В        ±(1,5% від 10-значного значення)

Змінна напруга Фактичне віртуальне значення Діапазони вимірювань/Роздільна здатність/Невизначеність

600,0 мВ     0,1 мВ    50 Гц~400 Гц (1,5% від 10-значного значення); 400 Гц ~ 1 кГц (лише для довідки, якщо вище 1 кГц) (2,0% від 10-значного значення)

6000 В    1 мВ            50 Гц ~ 400 Гц (1,5% від 10-значного значення); 400 Гц ~ 1 кГц (лише для довідки, якщо вище 1 кГц) (2,0% від 10-значного значення)

60,00 В    10 мВ    50 Гц ~ 400 Гц (1,5% від 10-значного значення); 400 Гц ~ 1 кГц (лише для довідки, якщо вище 1 кГц) (2,0% від 10-значного значення)

600,0 В    100 мВ    50 Гц ~ 400 Гц (1,5% від 10-значного значення); 400 Гц ~ 1 кГц (лише для довідки, якщо вище 1 кГц) (2,0% від 10-значного значення)

750 В    1 В            (2,0% зчитування 10 цифр) (50 Гц~400 Гц)

DCCcurrent Діапазони вимірювань/роздільна здатність/невизначеність

60,00/500,0 мА 10 мкА /100 мкА (1,2% від показань 10 цифр)

6,000/10,00 A       1 мА /10 мА     (1,2% від показань 10 цифр)

Поточні діапазони вимірювань ACC
