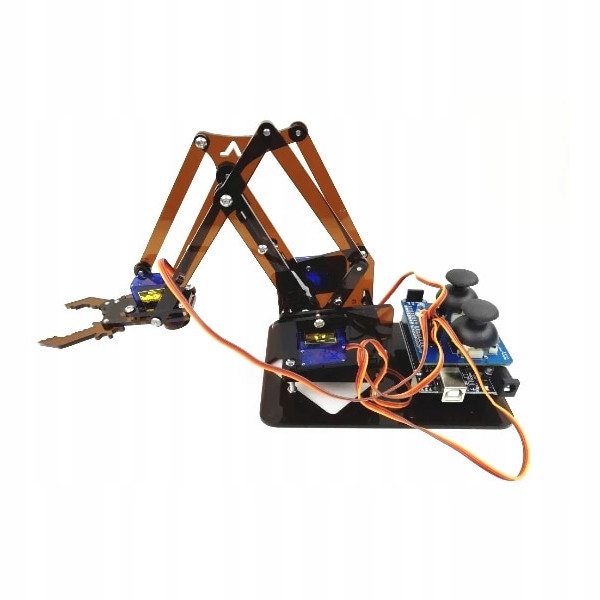

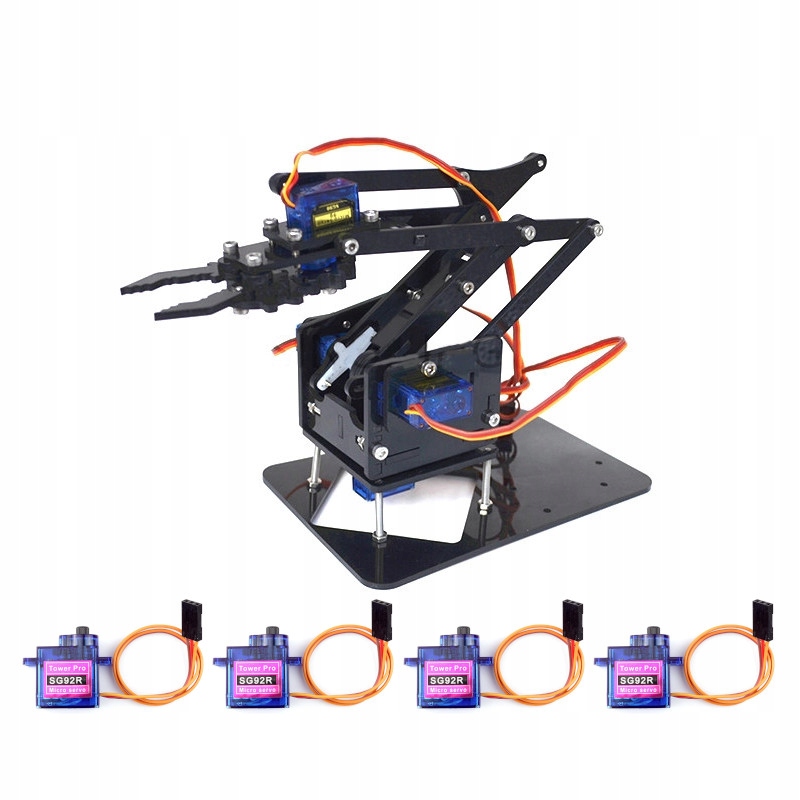

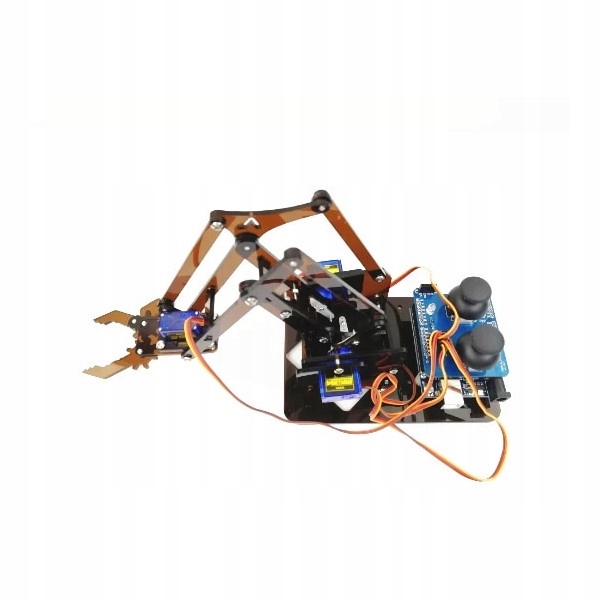

Рука робота - 4DOF Robot Arm з 4 SG92R SERN для ESP/STM32/Arduino IDE

рука робота - 4DOF Robot Arm з 4 SG92R Serns для ESP/STM32/Arduino IDE з пропозиції MyHatronic:

побудований на основі 4 сервоприводу, дозволяє вежі обертатися, підніматися, опустити, простягаючи (нахиляти) передній частині, а також затискання та послаблення щелеп. Популярний набір відповідає побудові багатьох інших версій з 4 DOF, завдяки якому ви можете протистояти програмному забезпеченню та посібникам, доступним в Інтернеті. Комплект самостійного складання.

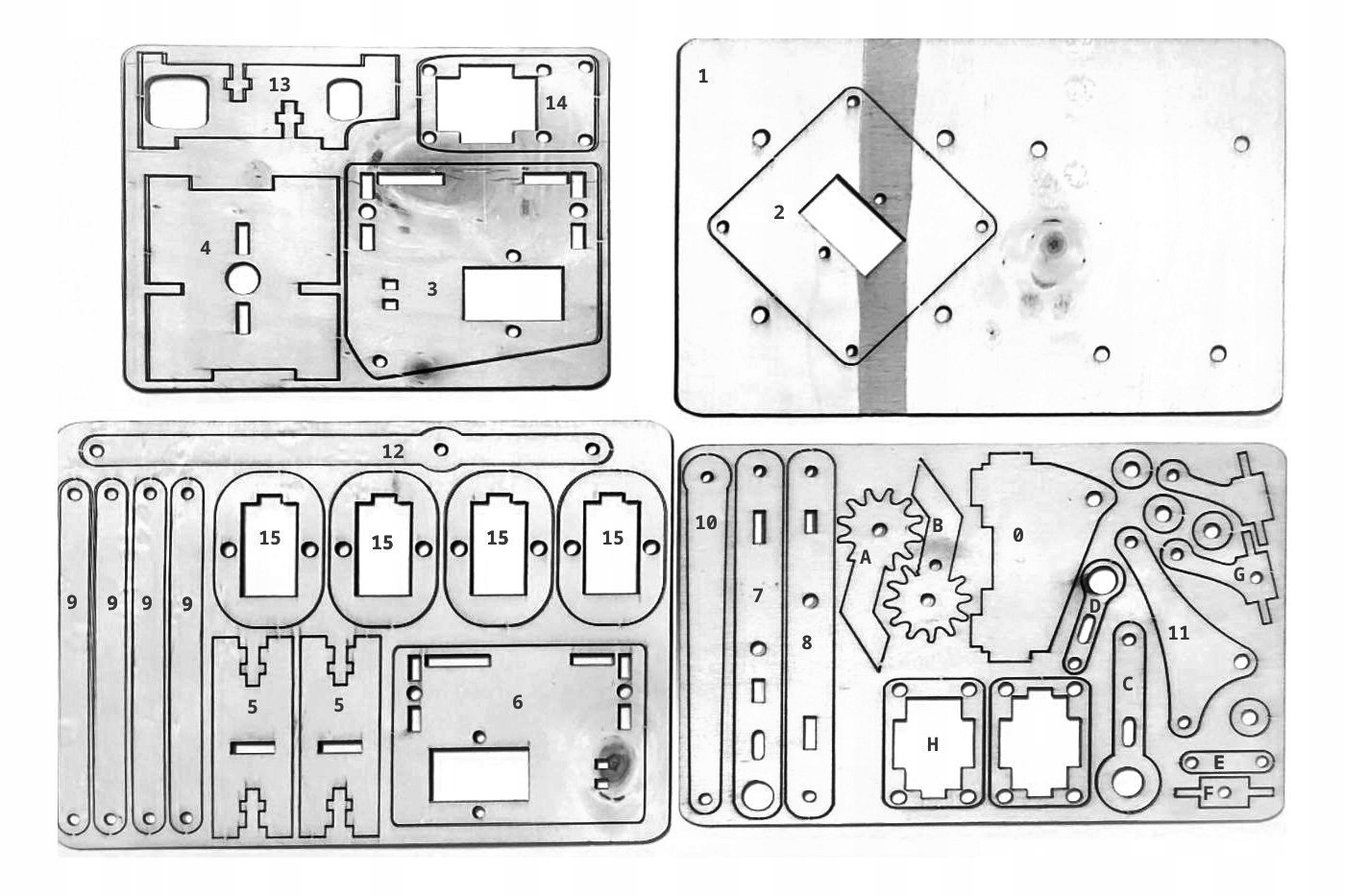

У наборі всіх необхідних лазерних вирізаних пластикових елементів та гвинтів.

Примітка - експлуатації зібраного набору

Інструкції зі складання:

У будь -якому випадку виберіть гвинти правої довжини. Частина кріплення вимагає використання гайок, привіт гвинти безпосередньо в елемент. Деякі з артикульованих суглобів повинні бути оснащені розпірками. Під час складання будьте обережні та затягніть всі гвинти чутливістю.

Примітка - встановлено для Advanced. Установка вимагає уваги та просторової уяви.

Примітка - запуск вимагає відповідного програмного забезпечення для мікроконтролерів.

• Встановіть сервоприводу між елементом 2 та 15
• в предметах 1, гвинт довгі гвинти і захищайте гайками (4 штуки, навколо отвору після різання елемента 2). В кінці посадка 2
• між елементом 6 і 15, встановіть сервопривод. Встановіть плече D
• між елементом 3 та 15, встановіть сервопривод. Встановіть кадр 7
• Рядок 4 з елементами, що постачаються з сервомеханізмом.
• Встановлення елемента 0 Мондування між елементами 5.
• Елементи 5 та 4 Встановлення між елементами 3 та 6
• Для елемента 0 Встановіть кадр 8
d, підключений до серва, встановленого в 6
• до плеча до елемента 9, підключеного до короткої сторони. longer side of the element 11 Make an element 9, connected with the element 3
• to the short side of the element 11 Medium side of the element 11 Faste the element 10, and embed both on one axis with a 7
• arm between element 14 and H You should mount the element F, element G and servo
• element A and B to element 14
• D
• Поєднайте 9 з елементом G

Електронні модулі можна виробляти за допомогою компонентів різних постачальників, що може призвести до незначних відмінностей у зовнішньому вигляді. Розташування елементів на друкованій платі, кольорах або структурних деталях може відрізнятися від представлених на зображеннях, зберігаючи однакові технічні параметри та функціональність.

рука робота - 4DOF Robot Arm з 4 SG92R Serns для ESP/STM32/Arduino IDE - це повноцінний продукт не лише для професіоналів. Наша пропозиція включає в основному електронні модулі та компоненти. Їх належне використання вимагає основних знань у галузі електроніки, а часто також навичок програмування.
