Harmony Relay Мініатюрне світлодіодне реле 2C/O 12A, 24V DC Schneider RXM2AB2BD

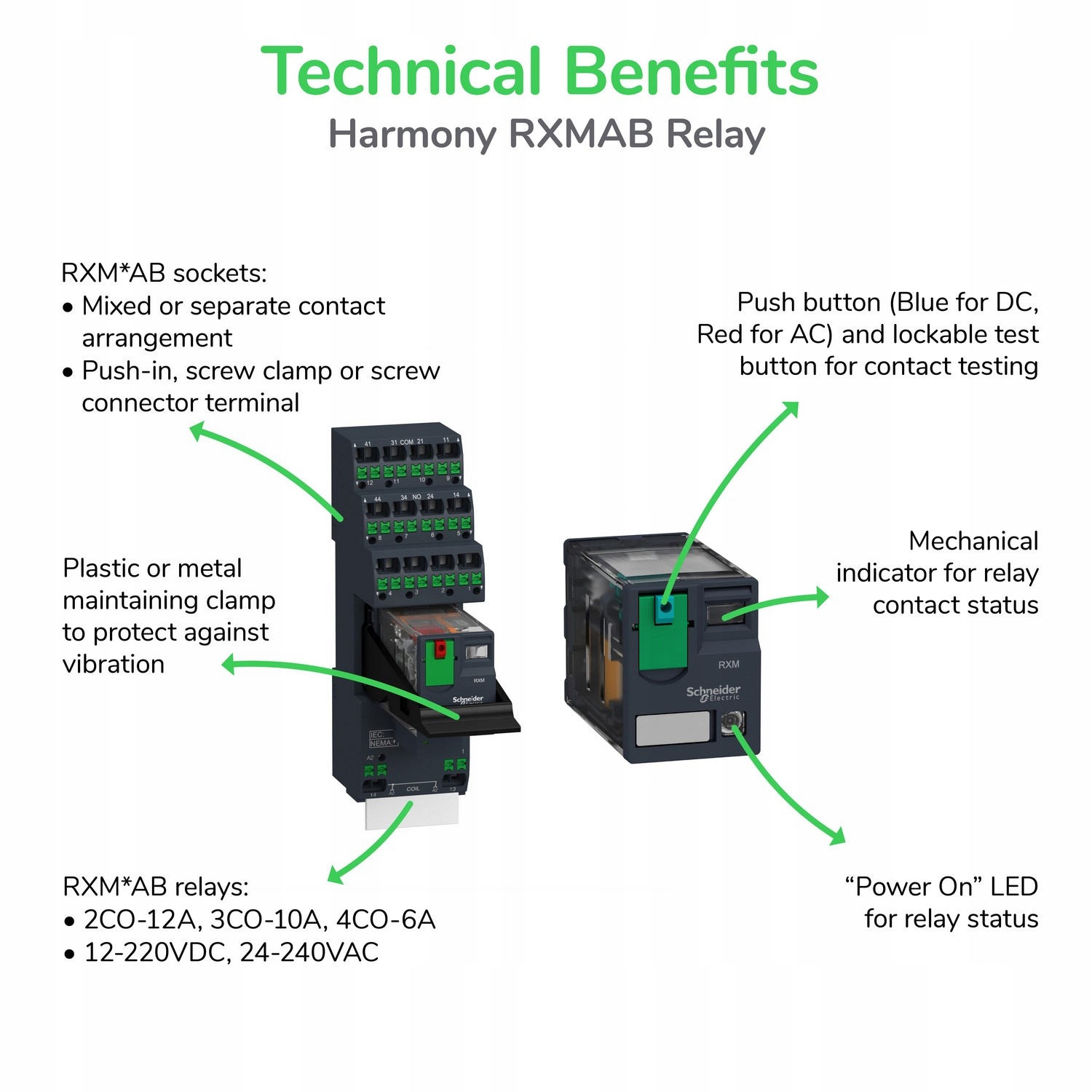

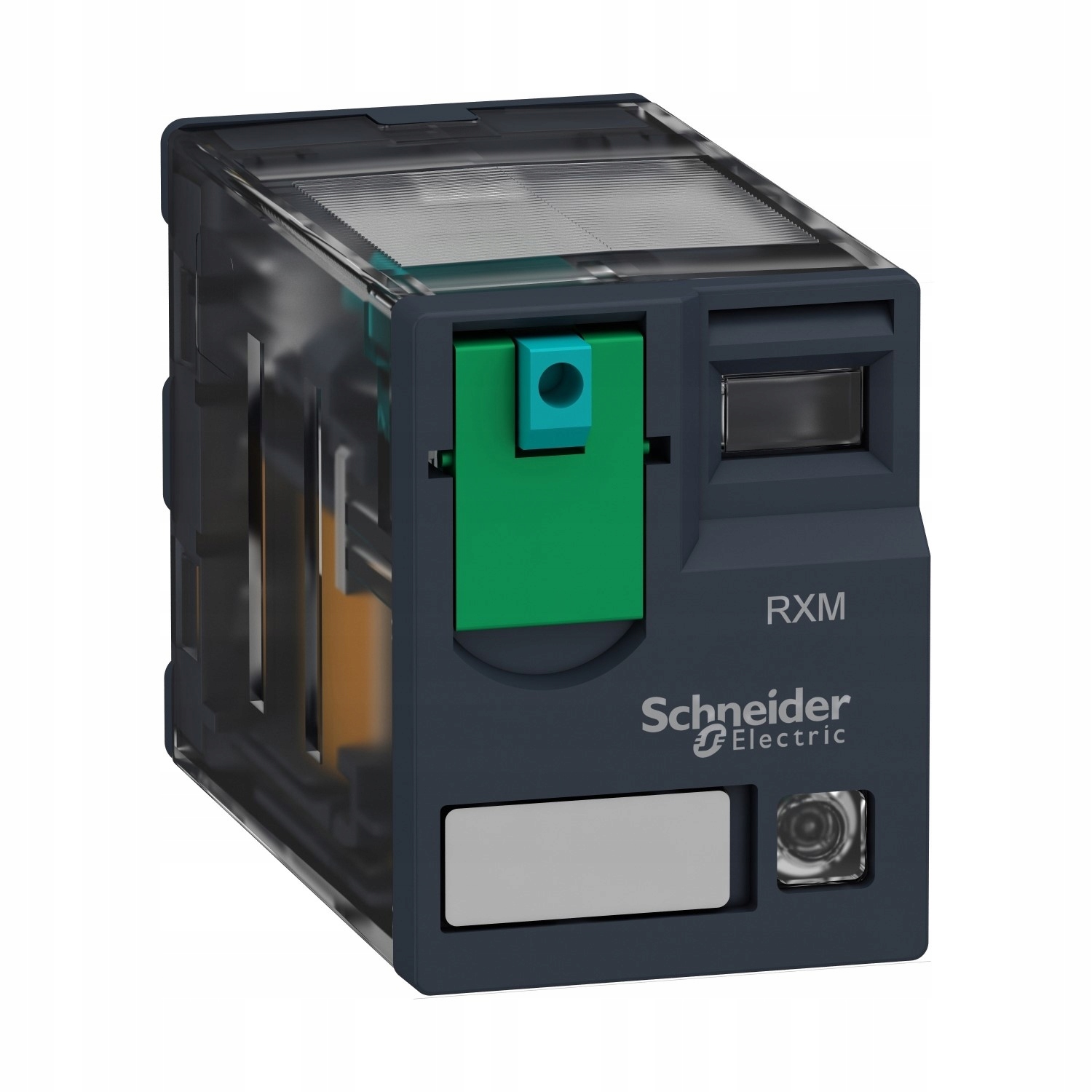

Мініатюрні реле RXM є частиною електромеханічних реле Harmony. Це вставне реле для монтажу на гнізді RXZE. Він також пропонує одноступеневу кнопку перевірки блокування та індикатор стану механічного контакту. Кнопка тестування миттєво активується натисканням синьої кнопки на передній панелі та блокується поворотом зеленої частини вгору. Механічний індикатор розташований поруч із кнопкою перевірки, де помаранчевий прапорець вказує на стан контакту реле. Зелений світлодіод на передній панелі засвітиться, коли реле ввімкнено. Індикатор стану зі світлодіодом: чітка індикація як вдень, так і вночі. Це екологічно чистий продукт преміум-класу, який відповідає міжнародним стандартам і сертифікатам, таким як IEC, CE, UL, CSA, EAC, Lloyd's, RoHS і REACH. Реле RXM слід використовувати з гніздом RXZE (гвинтова клема, гвинтовий з’єднувач, вставна клема). Для захисту від вібрації до розетки можна додати пластиковий/металевий хомут. Також доступні модулі захисту та легенда маркування.

Технічні характеристики

• Асортимент продукції: електромеханічні реле Harmony
• Назва серії: серія RXM
• Тип продукту або компонента: реле, що підключається
• Тип реле: мініатюрне реле
• Тип контакту та конфігурація: 2 УВІМК./ВИМК.
• Світлодіодний індикатор, що вказує на стан перемикача: Z (Світлодіод)
• Тип керування: кнопка перевірки, що замикається
• Керуюча напруга [Uc]: 24 В постійного струму
• [Ithe] Номінальний термічний струм: 12 A
• Постійний вихідний струм: 10 A
• Номінальна імпульсна витримувана напруга [Uimp]: 4 кВ за час 1,2/50 мкс
• Номінальний робочий струм [Ie]: 12 A при 28 В (DC) NO відповідно до IEC, 12 A при 250 V (AC) NO відповідно до IEC, 6 A при 28 V (DC) NC відповідно до IEC, 6 A при 250 V (AC) NC відповідно до IEC, 12 A при 28 V (DC) відповідно до UL, 12 A при 277 V (AC) відповідно до UL
• Мінімальна комутаційна здатність: 170 мВт при 10 мА, 17 В
• Електрична довговічність: 100 000 циклів для резистивного навантаження
• Номінальна робоча гранична напруга: 19,2...26,4 В постійного струму (DC)
• Номінальна напруга ізоляції [Ui]: 250 В відповідно до IEC, 300 В відповідно до CSA, 300 В відповідно до UL
• Максимальна напруга перемикання: 250 В відповідно до IEC
• Поріг напруги відключення: >= 0,1 Uc
• Струм навантаження: 12 А при 250 В змінного струму (AC), 12 А при 28 В постійного струму (DC)
• Час роботи: 20 мс
• Максимальна комутаційна здатність: 3000 ВА/336 Вт
• Середній опір: 650 Ом при 20 °C +/- 10 %
• Середнє споживання у Вт: 0,9 Вт
• Механічна довговічність: 10 000 000 циклів
• Безпека надійності даних: B10d = 100000
• Швидкість роботи: <= 1200 операцій/год (недовантаження), <= 18000 операцій/год (без навантаження)
• Коефіцієнт використання: 20%
• Час стирання: 20 мс
• Електрична міцність: 1300 В змінного струму (між контактами з ізоляцією мікророз’єднання), 2000 В змінного струму (між котушкою та контактом з основною ізоляцією), 2000 В змінного струму (між полюсами з основною ізоляцією)
• Код сумісності: RXM
• Категорія захисту: RT I
• Ступінь забруднення: 3
• Монтажне положення: у будь-якому положенні
• Випробувальна напруга рівня: груповий монтаж рівня A
• Пристрій презентація: повний продукт
• Матеріал контакту: AgNi
• Форма штифта: плоска (типу Faston)
• Вага виробу: 0,037 кг
• Температура навколишнього середовища для роботи: -40…55 °C
• Рівень захисту IP: IP40 відповідно до IEC 60529
• Стандарти: CSA C22.2 № 14, IEC 61810-1, UL 508
• Сертифікати продукції: UL, Lloyd, CE, CSA, GOST, IEC
• Температура навколишнього середовища для зберігання: -40…85 °C
• Вібростійкість: 3 gn, амплітуда = +/- 1 мм (f = 10…150 Hz) (5 робочих циклів), 5 gn, амплітуда = +/- 1 мм (f = 10…150 Гц) (5 робочих періодів)
• Ударостійкість: 10 gn для роботи, 30 gn для нероботи
