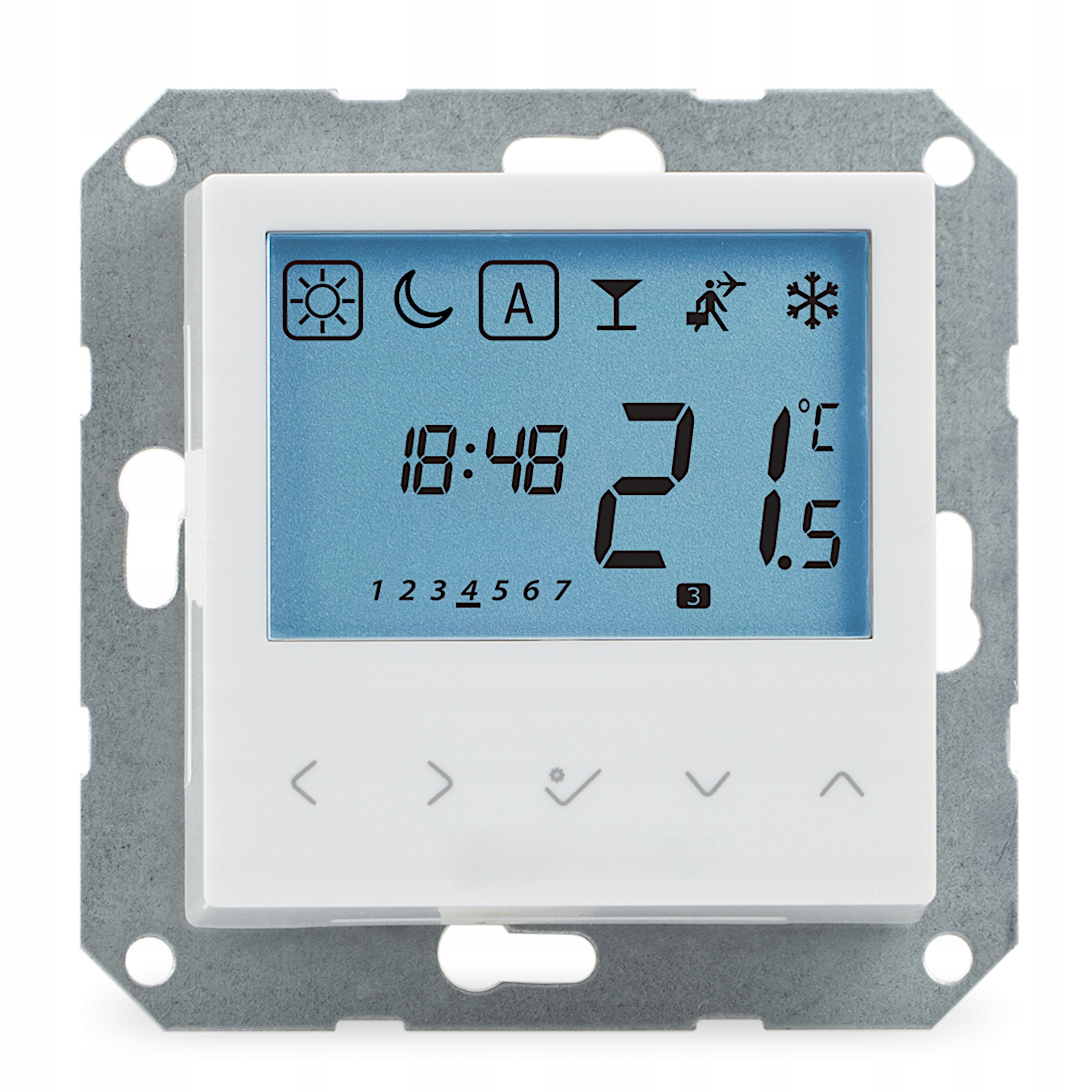

Провідний цифровий терморегулятор для вбудованого монтажу

тижнево, 230В, монтаж на раму 55х55

.

Регулятор виготовлений у кольорі, відомому як альпійський білий. Згідно з оригінальною палітрою RAL, колір струменя становить 9010. Це колір, який найкраще підходить для більшості рам, які монтуються з регулятором. Для користувача це означає більший комфорт з точки зору можливості вибору рамки відповідного кольору.

Основні властивості:

• Встановлення в раму 55 x 55 мм
• Безшумне перемикання
• Функція ШІМ - гарантує точне підтримання заданої температури у кімнаті< /li>
• функція VP - захищає термостатичні клапани від застою
• тижневе програмування
• функція NSB (нічне зниження як вищий контролер - Master)
• Автоматичне перемикання режимів ОПІГРІВ / ОХОЛОДЖЕННЯ через контакт ЦО
• Блокування режиму охолодження
• Захист від занадто високої / низької температури
• 6 часових інтервалів на день< /li>
• 3 рівні температури - денний, нічний і проти замерзання
• Вхід для додаткового датчика температури підлоги
• Товщина після монтажу в настінну коробку ø 60 мм - 13 мм
• Сумісність із KL08NSB або KL06 (230 В)

ШІМ-алгоритм

Керування широтно-імпульсною модуляцією (ШІМ) є більш стабільним алгоритмом керування, ніж найпростіший двопозиційний гістерезис, який не гарантує точність роботи.

ШІМ також є двопозиційним механізмом увімкнення/вимкнення, але він має додатковий параметр, на якому базується його робота, - час нагріву. Час роботи нагрівального приладу визначається різницею між заданою температурою і поточною температурою. На підставі математичної формули контролер розраховує, скільки часу має бути включено опалення, щоб підтримувати задану температуру. Ця операція визначається таблицею формул, встановленою на етапі проектування.

ШІМ-алгоритм, завдяки часу нагріву як додаткового параметра, часто вибирається для управління теплою підлогою, яка характеризується низькою поверхнею нагріву. температура і висока теплова інерція. .

Контролер може співпрацювати з іншими контролерами, що працюють на основі ШІМ-алгоритму (VS35, VS30, HTRP, HTRS, BTR, RT10) і KL08NSB, монтажні смуги CB500, CB500X, KL06.

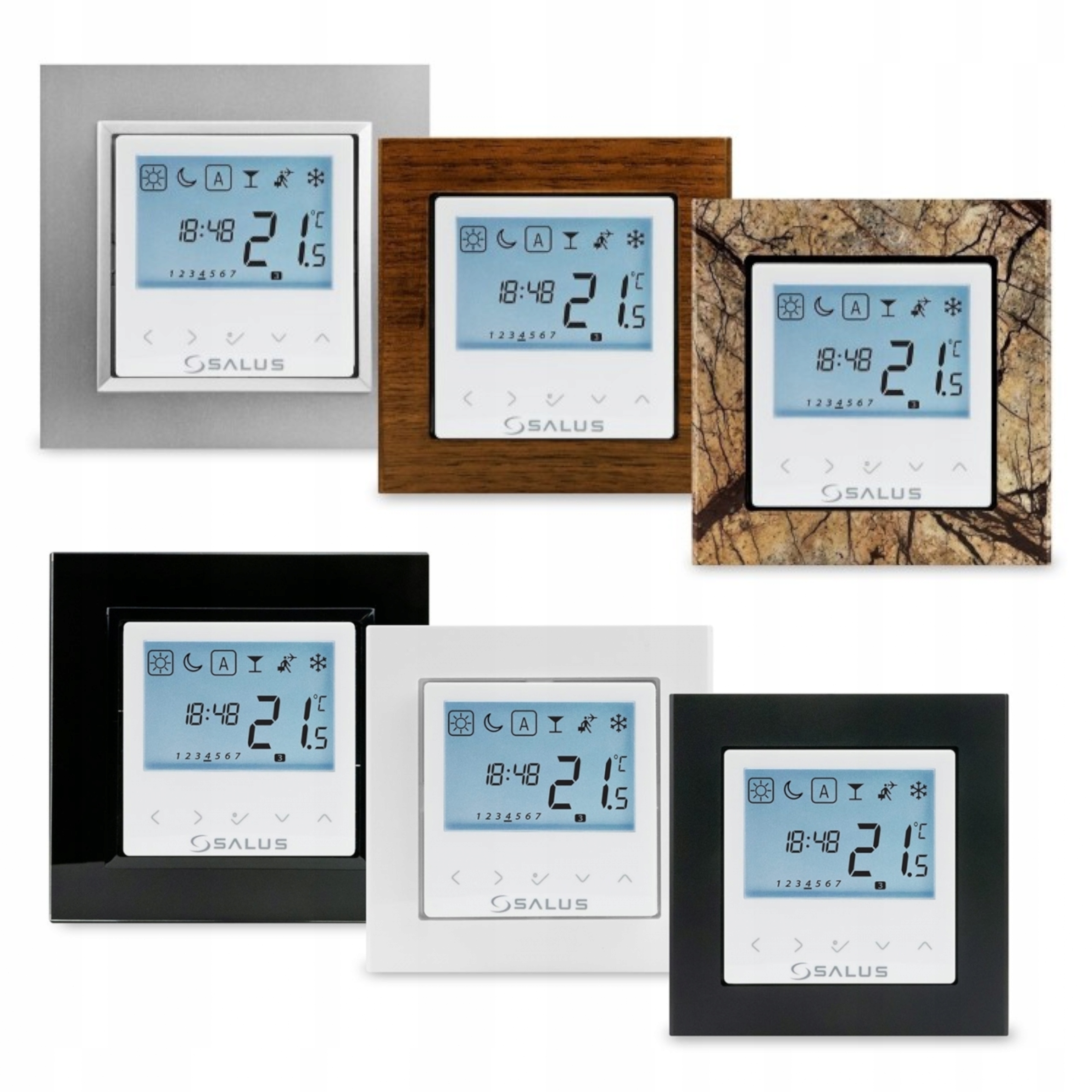

Існує багато варіантів рам, у які можна встановити регулятор BTRP230. Показані рами призначені ЛИШЕ ДЛЯ ІЛЮСТРАЦІЇ та не входять до регулятора.

Технічні дані:

• Живлення: 230 В змінного струму 50 Гц
• Максимальне навантаження: 0,5 A
• Вихідний сигнал: 230 В змінного струму 50 Гц
• Діапазон регулювання температури: 5–35°C
• Точність вимірювання температури: 0,5°C
• Гістерезис: ±0,25°C або ±0,5°C

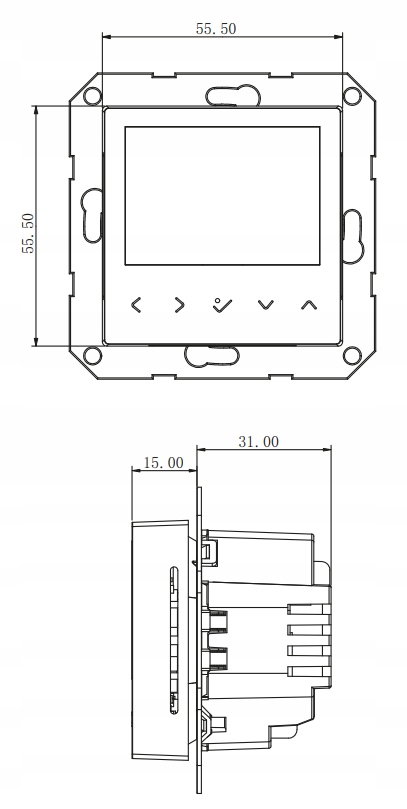

• Розміри [мм]: 71 x 71 x 46

Список сумісних електричних рам*

Бренд/модель:

Гіра

• Стандарт 55
• E2
• Подія
• Дух
• Профіль 55
• E22

Юнг

• AS
• 500
• Плюс
• Творіння

Беркер

• S.1
• B.1
• B.3
• B.7

Мертен

• 1-M
• Ательє М
• M-Smart
• М-дуга
• M-Star
• М-план
• М-план II
• M-Plan Metall
• M-Plan Glas

Siemens

• Дельта-лінія
• Дельта життя
• Delta miro

Елько

• RS 16
• Плюс

Копп

• Аляска

*список наведено лише для ілюстрації
