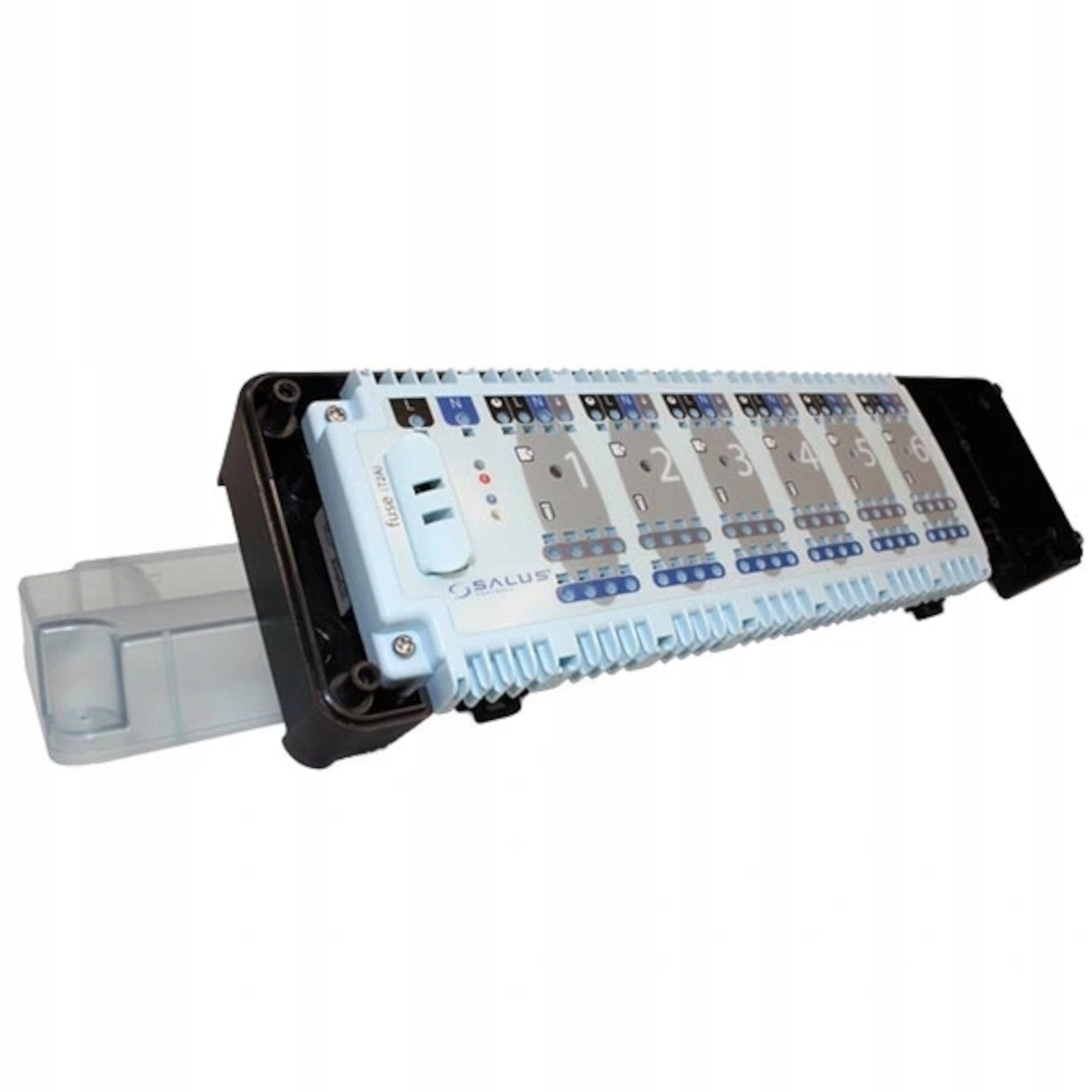

ПЛАТА КЕРУВАННЯ ПРОВОДОВА KL06 - 6 ЗОН

SALUS KL06

це центральний модуль для керування опаленням і охолодженням у багатозональних установках. Він дозволяє підключати до шести регуляторів і термоелектричних приводів, забезпечуючи точне управління всією системою. Це надійне та розширюване рішення для сучасних поверхневих установок.

⭐ Ключові функції ⭐

Контрольна панель KL06 є центральним модулем для керування шістьма поверхневими зонами нагрівання або охолодження. Пристрій працює з дротовими регуляторами та термоелектричними приводами 230 В NC, забезпечуючи точне керування тепловим комфортом. Конструкція стрічки дозволяє як стандартну роботу, так і роботу розширених систем через модулі PL06/PL07.

• Можливість керувати до 42 приводів загалом (7 на зону - каталожне значення при використанні реле скидання навантаження).
• Підтримка 4 приводів безпосередньо для кожної зони або до 6 приводів на зону за допомогою реле, відповідно до обмеження навантаження, описаного в посібнику.

  Instruction_operations_SUH_KL06_V0_…

• 6 незалежних зон нагрівання/охолодження
• Можливість керувати насосом або котлом через модулі PL06 і PL07.
• Співпраця з регуляторами 230 В і Регулятори ON/OFF (з виходами без напруги).
• Підтримка функції NSB (Night Set Back), реалізована тижневим контролером.
• Сумісність із приводами типу NC.

🔥 Як працює пристрій 🔥

Смужка отримує сигнали нагріву/охолодження від підключених регуляторів і передає їх у відповідні зони приводу. Кожна зона працює незалежно, що дозволяє точно контролювати теплу підлогу або радіаторне опалення. Після підключення модуля PL06 або PL07 смуга може керувати роботою циркуляційного насоса та/або котла.

- сигнал від регулятора запускає відкриття виконавчих механізмів у заданій зоні

- смуга передає інформацію про потребу в теплі/охолодженні на модулі PL06/PL07

- регулювання здійснюється по дроту, без затримок і сигналу втрати

- підтримує роботу як 230 В, так і акумуляторних регуляторів без напруги виходи

⚙️ Найважливіші характеристики ⚙️

KL06 був розроблений як панель керування для роботи в установках 230 В змінного струму, зі зручною системою встановлення PLUG-IN і можливістю повного розширення за допомогою модулів керування насосом і котлом. Завдяки високій сумісності стрічку можна використовувати як у невеликих установках, так і в складних системах із багатьма приводами.

• Загалом підтримується до 42 приводів - до 7 на зону (згідно з каталогом; необхідні розвантажувальні реле).
• Стандарт: 4 приводи безпосередньо на зону або до 6 приводів при використанні реле, згідно з інструкцією (розділ «Підключення виконавчих механізмів»).

  Інструкція_операції_SUH_KL06_V0_…

• Живлення 230 В змінного струму / максимальне навантаження 2 (1) А.
• Виходи для термоелектричних приводів NC 230 В - відповідно до інструкції.
• Вбудовані діоди LED: блок живлення (зелений) і NSB (помаранчевий).

  Instrukcja_slugi_SUH_KL06_V0_…

• Можливість монтажу на стіну або DIN-рейку 35 мм.
• Послідовний роз'єм для PL06 / PL07 модулі, що підтримують насос та/або котел.
• Адаптовано для роботи з контролерами Expert NSB, HTR, BTR, SQ610, VS30, 091FL, RT310, RT510 (згідно інструкції).

🎯 Застосування 🎯

Смуга KL06 добре працюватиме в сучасних установках поверхневого опалення та охолодження та в зональному регулюванні радіаторів. Ідеально підходить для будинків, квартир і комерційних будівель з багатозонним контролем температури. Це дозволяє централізовано підключати всі регулятори в одному місці.

– розподільники теплої підлоги

– змішані установки (тепла підлога + радіатори)

– системи з окремими зонами комфорту

– односімейні будинки, комерційні приміщення, офіси

🌙 Функція NSB ⭐

Смуга KL06 підтримує функцію NSB (Night Set Back), яка дозволяє автоматичне зниження температури в усіх зонах на основі сигналу від тижневого контролера. Завдяки дротовому підключенню сигнал надходить миттєво і без перешкод, забезпечуючи одночасну роботу всієї системи опалення. Функція NSB дозволяє реально заощаджувати енергію та підтримувати тепловий комфорт без необхідності ручних змін.

• Автоматичне зниження температури вночі або під час відсутності мешканців.
• Сигнал NSB надсилається від тижневого регулятора до смуги, а потім до всіх денних регуляторів, що підтримують функцію NSB.
• Сумісність з Expert Контролери серії NSB, HTR, BTR - потрібне чотирипровідне підключення.
• Помаранчевий світлодіод NSB на смужці підтверджує активацію функції.
• Стабільний дротовий зв'язок - повна синхронізація зон, без затримок або проблем із діапазоном.
• Енергозбереження завдяки автоматичному зниженню температури у вибрані години або умови.

💡 Світлодіодна сигналізація ⭐

Стрічка має чіткі діоди, які полегшують контроль роботи системи та діагностику установки. Кожен діод надає інформацію про стан пристрою в режимі реального часу.

– зелений діод: наявне джерело живлення 230 В

– помаранчевий діод: активна функція NSB

– зонні діоди: інформація про роботу виходу

📐 Технічні дані 📐

– живлення: 230 В змінного струму 50 Гц

– максимальне навантаження: 2 (1) А

– виходи: термоелектричні приводи 230 В змінного струму

– тип приводу: NC (безструмовий закритий)

– максимальна кількість регуляторів: 6

– розміри: 300 × 86 × 63 мм.

📦 Елементи комплекту 📦

– планка керування SALUS KL06

– монтажні шпильки

– тримачі кабельних вводів

– коротка інструкція з експлуатації
