WQ610RF OpenTherm

ПОВЕРХНЕВИЙ КОНТРОЛЕР ТЕМПЕРАТУРИ НА БАТАРЕЇ

.

СУЧАСНИЙ ДИЗАЙН!

СУПЕР ТОНКИЙ!< /h2>

ЕНЕРГОЗБЕРЕЖЕННЯ - МАЄ СЕРТИФІКАТ ERP НАЙНОВІШОЇ, НАЙСТРУГІШОЇ, П'ЯТОЇ ВЕРСІЇ ДИРЕКТИВИ ЄС!

.

КОНТРОЛЕР ПРАЦЮЄ НА ОСНОВІ ЕНЕРГО- ЕКОНОМІЯ, УЛЬТРА-СУЧАСНИЙ АЛГОРИТМ ITLC

WQ610RF є вдосконаленим наступником регулятора 091FLRFv2.

Основні внесені вдосконалення:

• найновіший, найдосконаліший алгоритм керування ITLC — це ультрасучасне, енергозберігаюче рішення, яке, модулюючи час відкриття/закриття приводу, забезпечує набагато кращий контроль над нагріванням, ніж гістерезис використовується в 091FLRFv2.
• Змінений зовнішній вигляд є величезною характеристикою регулятора WQ610. Він виглядає ідентично до останнього та найдосконалішого регулятора від SALUS - QUANTUM SQ610 та SQ610RF.
• WQ610RF має точнішу індикацію температури (кожні 0,1 градуса). Показання 091FLRFv2 становить 0,2 градуса.
• Контролер WQ610 має функцію PIN-коду, що блокує регулювання температури від неавторизованих осіб.
• WQ610 може встановлювати діапазон температур, при якому буде рухатися клієнт або, наприклад, орендар. Цю область встановлює адміністратор.

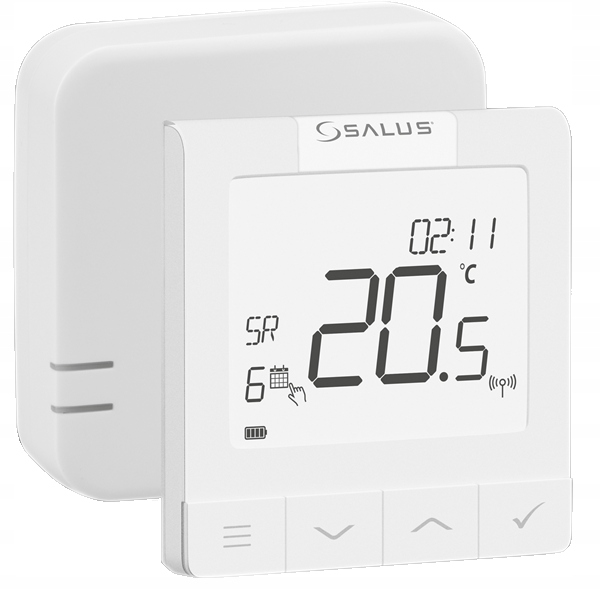

WQ610RF

Ультратонкий WQ610RF - унікальний регулятор потужності нагріву опалювального приладу (котла/печі). Завдяки широким можливостям керування можна здійснювати двома способами:

• Модуляція потужності котла через зв'язок по протоколу OpenTherm - завдяки модуляції та двосторонньому зв'язку між регулятором і котлом користувач отримує максимальну ефективність і високий рівень комфорту використання,
• запуск джерела тепла замиканням контактів в нагрівальному пристрої, обладнаному входом для підключення термостата ON/OFF

Контролер WQ610RF працює на частоті 2,4 ГГц, що гарантує стабільний і перешкодостійкий сигнал. Це забезпечує високий комфорт використання пристрою.

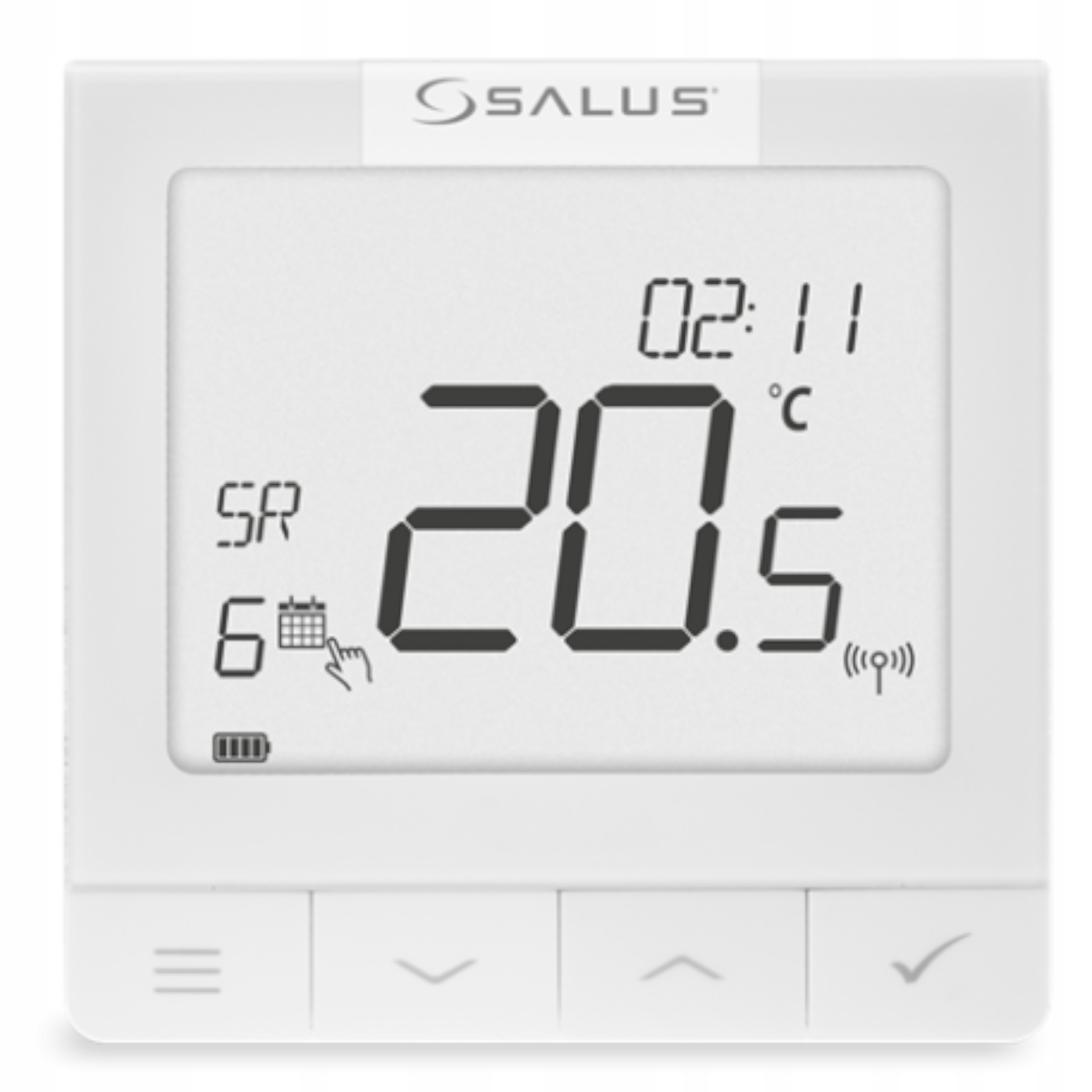

WQ610RF має великий дисплей із підсвічуванням і чіткими значками, що робить керування цим пристроєм безпроблемним та інтуїтивно зрозумілим.

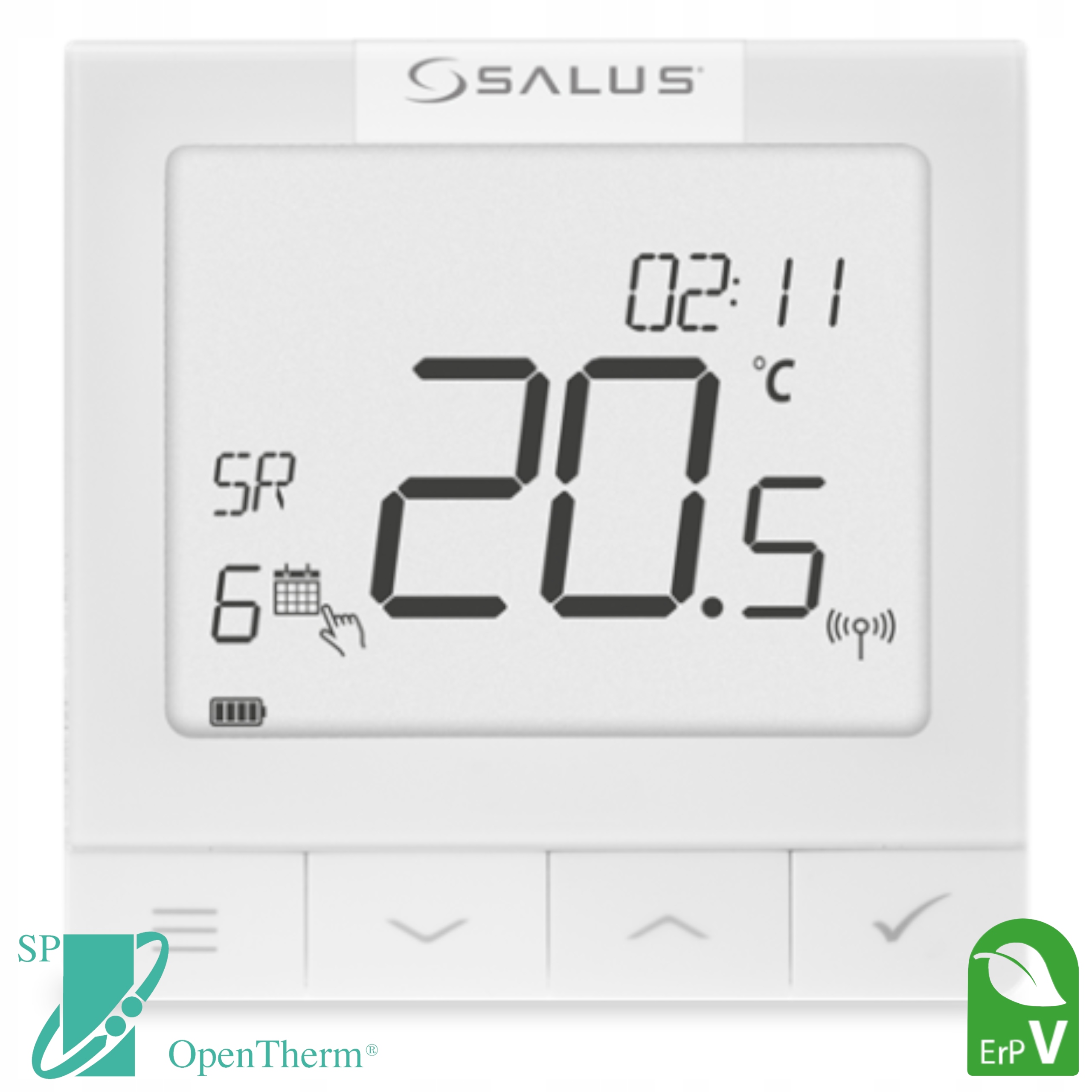

ERP сертифікат версії V

WQ610RF має сертифікат ErP найсуворішої, п'ятої версії директиви ЄС. Цей сертифікат гарантує, що споживання енергії контролером є нижчим за встановлені межі.

Директива ErP (Energy-related Products) — це рамкова норма, прийнята Європейським Союзом, спрямована на зменшення впливу енергії -споживання продуктів навколишнього середовища. Основною метою директиви є сприяння енергоефективності та зменшення екологічного сліду енергоспоживаючих продуктів.

Сертифікат ErP надається виробам, які є енергозберігаючими та ресурсоефективний . Цей сертифікат гарантує, що виріб розроблено з урахуванням енергозбереження та захисту навколишнього середовища.

ITLC

ITLC (компенсація внутрішнього температурного навантаження) — це найдосконаліший алгоритм із технологічним підходом, який є покращеним і навіть більш інтелектуальним алгоритмом TPI.

TPI (пропорційне та інтегральне керування часом) — це інтелектуальний пропорційний у часі інтегруючий алгоритм, який самонавчається. На відміну від ШІМ, який базується на математичних формулах, алгоритм TPI ефективніший. Замість того, щоб працювати на основі жорстких правил, TPI розраховує час роботи нагрівального пристрою на постійній основі на основі математичних інтегралів. Алгоритм «вивчає» кімнати замість використання шаблонів, що містяться в таблиці шаблонів. Завдяки цьому контролер «знає», скільки часу повинен працювати нагрівальний прилад, щоб досягти потрібної температури в призначений час, і запобігає її падінню. Контролер передбачує, коли температура наблизиться падає і в потрібний момент подає сигнал нагрівальному приладу про початок нагріву.

Алгоритм ITLC надзвичайно точно підтримує задану температуру в приміщенні. Це модифікований та більш оптимізований алгоритм від TPI, який забезпечує ще кращий контроль над нагріванням завдякимодуляції часу відкриття та закриття приводу.

Крім загального принципу роботи на зразок TPI, в алгоритмі ITLC (алгоритми призначені) реалізовані функції обмеження режимів перевантаження в окремих видах опалення та вибору конкретного типу опалення в самому контролері. для: теплої підлоги, радіаторного опалення та електрики).

Контролер, в залежності від конкретного типу опалення, «вивчає» приміщення ще швидше і стабільніше підтримує задану температуру. Завдяки цьому система є найбільш передовим і економічним рішенням на ринку. Швидкий час відгуку та усунення перевантажень до мінімуму забезпечують високу ефективність, високу економію та тепловий комфорт.

Акумуляторна літій-іонна батарея

Коли заряд батареї падає нижче 10%, на контролері відображатиметься повідомлення «BATTERY LOW». Контролер можна заряджати протягом повних 24 годин за допомогою стандартного зарядного пристрою Micro USB або за допомогою зарядної станції CDEU. Зарядка не заважає роботі контролера.

Визначення температурного діапазону

Ця опція дозволяє програмувати максимальну та мінімальну температури, встановлені адміністратором. Це усуне занадто високі або низькі параметри, які можуть призвести до збільшення плати або збою встановлення.

PIN-код

Захист режиму обслуговування за допомогою PIN-коду запобігає зміні налаштувань, введених адміністратор. Це забезпечує більший контроль над споживанням енергії та запобігає створенню небажаних витрат.

Призначений для роботи з котлами центрального опалення.

Його робота полягає у підтримці комфортних умов у приміщенні відповідно до графік роботи або задана користувачем постійна температура.

Регулятор на заводі з'єднується з ресивером, який підключається до котла.

OpenTherm

OpenTherm – це комунікаційний протокол, який використовується в системах центрального опалення для зв’язку (встановлення зв’язку) між котлом і контролером.

Модуляційне керування за допомогою протоколу OpenTherm – це метод, який використовується в сучасних системах опалення. Замість того, щоб умикати та вимикати котел через певні проміжки часу, модуляційне керування дозволяє контролювати кількість тепла, що подається котлом, відповідно до мінливих потреб надісланий контролером. Це підвищує продуктивність системи.

Завдяки цим регуляторам клієнт отримує більшу економію енергії та ще більший комфорт.

Протокол OpenTherm дозволяє:

• двосторонній зв'язок між котлом і регулятором
• модуляція потужності котла для максимальної ефективності
• Регулювання температури ГВП
• відображення кодів несправностей котла

Не підключайте котел до клем OpenTherm регулятора, якщо котел не призначений для роботи з OpenTherm і не має логотипу OpenTherm.

Характеристики продукту:

• комплект налаштований на заводі та готовий до роботи
• опція вибору гістерезису або вбудований алгоритм ITLC для всіх типів опалення
• працює за розкладом
• має сервісний режим, захищений PIN-кодом
• обмеження максимальної/мінімальної температури
• може тимчасово змінити температуру (перезаписати до наступної зміни програми)
• має унікальні коди передачі
• працює на частоті 2,4 ГГц - стабільний і перешкодостійкий сигнал

Технічні дані:

• Живлення передавача: вбудований літій-іонний акумулятор 3,7 В
• Живлення приймача: 230 В змінного струму
• Макс. навантаження приймача: 16 A
• Вихідний сигнал: OpenTherm або реле COM/NO без напруги
• Діапазон регулювання температури: 5 - 35°C
• Точність індикації температури : 0,1°C або 0,5°C
• Алгоритм керування: ITLC або гістерезис ±0,25°C або ±0,5°C
• Зв'язок: бездротовий, 2,4 ГГц
• Розміри [мм]: передавач 86 x 86 x 11, приймач 96 x 96 x 27
