SATEL INTEGRA 128-WRL GSM СИГНАЛІЗАЦІЯ ДЛЯ ДОМУ

Провідна сигналізація INTEGRA з пультом, сенсорною клавіатурою, сиреною та 8 сповіщувачами BOSCH

До комплекту входять:

• Satel INTEGRA Пульт керування 128 -WRL - 1 шт.;
• Антена Satel ANT-GSM-I - 1 шт.;
• Антена Satel ANT-868 - 1 шт.;
• пластиковий корпус поверхневого монтажу Satel OPU-3P - 1 шт.;
• трансформатор Pulsar AWT682 (TRZ 60VA/18V/20V) - 1 шт.;
• необслуговуваний акумулятор 12V 18Ah - 1 шт. шт;
• аксесуари панелі керування (кріпильні контакти, резистори, акумулятор, кабель акумулятора);
• дротова клавіатура Satel INT-TSG2-W (білий колір корпусу) - 1 шт.;
• li>
• провідний внутрішній датчик руху Bosch Gen2 ISC-BPR2-W12 – 8 шт.;
• провідний зовнішній оптико-акустичний сигналізатор Satel SP-4001 R – 1 шт.
• /ul>

  ❗ Інструкцію з експлуатації та встановлення можна завантажити в розділі «додаткова інформація» внизу сторінки.

  ❗ Панель керування можна налаштувати двома способами: за допомогою DLOADX (необхідний кабель Satel USB-RS або DB9F/RJ-KPL - не входить) і з клавіатури (за допомогою послідовностей клавіш у сервісному меню).

  ❗ Сповіщувач продається без тримача, який можна можна придбати окремо. В наявності: універсальний (настінний), спеціальний B335 (настінний), спеціальний B338 (стельовий).

INTEGRA WIRED ALARM SET - це вдосконалене рішення, яке поєднує в собі функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Завдяки широкий спектр модулів розширення, їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA є їх комунікаційні можливості в поєднанні з додатковими TCP/IP модулями.

Завдяки вбудованому модулю GSM ви отримаєте точне SMS/CLIP сповіщення про злом, збій тощо. Додатковою перевагою є вбудований бездротовий інтерфейс ABAX, який підтримує, наприклад, бездротові датчики, пульти дистанційного керування, геркони виробництва Satel, що працюють у діапазоні 868 МГц.

ППКОП Satel INTEGRA 128-WRL підтримує від 8 до 128 дротових і бездротових входів. Має вбудований GSM/GPRS комунікатор з функціями моніторингу, оповіщення та дистанційного керування. функції контролю. Системою можна керувати за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно - за допомогою комп'ютера або мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INTEGRA 128-WRL):

• підтримка від 8 до 128 проводових і бездротових входів
• вбудований двонаправлений бездротовий інтерфейс 868 МГц за технологією ABAX
• можливість розділити систему на 32 зони, 8 розділів
• підтримка від 8 до 128 програмованих дротових і бездротових виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований у GSM/GPRS комунікаторі з функціями моніторингу та оповіщення та дистанційним керуванням
• керування системою за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно за допомогою комп’ютера чи мобільного телефону
• 64 незалежні таймери для автоматичного керування
• контроль доступу та функції домашньої автоматизації
• пам'ять на 21503 події з функцією друку
• підтримка до 240+8+1 користувачів
• порт RS-232 - гніздо RJ
• можливість оновлення ПЗ через комп'ютер
• вбудований імпульсний блок живлення потужністю 2 А з акумулятором функції заряджання та діагностики
• сумісність із набором аксесуарів і модулів INTEGRA та ABAX< /li>
• можливість не повідомляти про збій сервера SATEL на ППК (прошивка INTEGRA 1.16 або новіша)< /li>

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INTEGRA 128-WRL):

• кількість підтримуваних бездротових пристроїв: 48
• кількість підтримуваних APT-100 пульти дистанційного керування: 248
• програмованих дротових входів: 8
• максимальна кількість програмованих входів: 128
• програмованих дротових виходів: 8
• максимум кількість програмованих виходів: 128
• виходи живлення: 3
• шини зв'язку: 1+1
• клавіатури: до 8
• розширювачів : до 32
• груп: 8
• зон: 32
• телефонні номери для оповіщення: 16 k
• голосові повідомлення: 16< /li>
• текст повідомлень: 64
• користувачі + адміністратори: 240 + 8
• таймери: 64
• пам'ять подій: 21503
• навантажувальна здатність сильнострумових програмованих виходів: 2 A (±10%)
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 0,5 A (±10%)
• навантажувальна здатність +виходи EX: 0,5 A (±10%)
• Навантаження на виході AUX: 0,5A (±10%)
• Діапазон робочих частот системи ABAX: 868,0 МГц ÷ 868,6 МГц
• діапазон радіозв'язку (на відкритих територіях): до 500 м
• рівень безпеки згідно з EN 50131: клас 2< /li>
• клас навколишнього середовища згідно з EN50130 -5: II
• робоча температура: -10°C ...+55°C
• максимальна вологість: 93% (± 3%)
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживаний струм: 120 мА ( в режимі очікування від мережі 230 В); 300 мА (макс. від мережі 230 В)
• Струм споживання: 280 мА (в режимі очікування від акумулятора); 600 мА (макс. від батареї)
• напруга повідомлення про несправність батареї: 11 В (±10%)
• напруга відключення батареї: 10,5 В (±10%)
• струм зарядки батареї: 400/800 мА
• ефективність струму джерела живлення: 2 А
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронні плати: 192 x 106 мм
• розміри корпусу (OPU-3P): 324 x 382 x 108 мм
• вага (з корпусом і аксесуарами): 2130 г
< /ul>

КОРПУС НАКЛАДНОГО МОНТАЖУ Сател ОПУ-3 П можна використовувати в підсобних приміщеннях, на відкритому повітрі. Основу кожуха можна вмонтувати в стіну, а значить, сам кожух займатиме менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним антидиверсійним захистом: від відкриття кришки та відриву від стіни.

✅ Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв’язку Satel,
• Контролер дверей ACCO,
• доступ до центру керування ACCO-NT.

У корпусі є місце для встановлення мережевих трансформаторів 40 або 60 ВА, також може вмістити 12 В резервний акумулятор ємністю 7 або 17 Ач. Він не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• антидиверсійний захист від: відкриття та відривання від землі
• знімні монтажні пластини, що полегшують встановлення та обслуговування системи
• можливість встановлення бездротові пристрої з антеною всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

ДВОДІАПАЗОННА АНТЕНА Satel ANT-GSM-I з роз'ємом IPX працює в 2 діапазонах частот: 900/1800 МГц. Призначений для роботи з:

• ППК PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• GSM-X, модуль MICRA,
• інші пристрої з роз’ємом IPX.

Антена може бути розміщена в пластикових корпусах SATEL із спеціальним місцем для кріплення даного типу пристроїв, наприклад ОПУ-4П, ОПУ-3П, ОПУ-2Б.

АНТЕНА Satel ANT-868призначена для роботи з модулями бездротової системи ABAX (є частиною обладнання, серед іншого, сигналізації INTEGRA 128-WRL панель управління). Має стандартний роз'єм SMA, тому його можна використовувати в інших пристроях з таким роз'ємом, що працюють на частоті 868 МГц.

Антену можна розмістити b>в пластикових корпусах SATEL, зі спеціальним місцем для кріплення даного типу пристроїв.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (ANT-868):

ТРАНСФОРМАТОР Pulsar AWT682 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3. Потужність навантажень, підключених до клем трансформатора, не може перевищувати його номінальну потужність. Для підтримки необхідного класу герметичності (IP43) пристрій слід монтувати у вертикальному положенні.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT682):

• Напруга живлення: 230 В змінного струму / 50 Гц
• Вихідна напруга (U1/U2/U3): 18 В або 20 В
• Потужність: 60 ВА
• споживаний струм при номінальному навантаженні від мережі ~230В: 0,33А
• номінальний вихідний струм (I1/I2/I3): 3,3А / 3,0А
• коротке замикання і захист від перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 500 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12 , 2,5 мм2
• корпус: PC/ABC, UL94-V0
• клас герметичності: IP43
• для монтажу на DIN-рейку необхідний тримач AWO466
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 75 x 124 x 65 мм

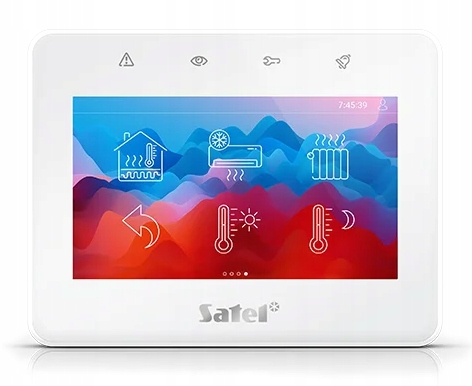

ДРОВОДОВА КЛАВІАТУРА Satel INT-TSG2-W (колір корпусу: білий) призначена для сигналізацій INTEGRA, INTEGRA Plus та VERSA. Він має 4,3-дюймовий ємнісний скляний екран із підтримкою жестів і багаторівневий графічний інтерфейс (до 24 додаткових екранів), що дозволяє адаптувати пристрій до потреб користувача потреби. Ви можете вибрати розмір піктограм і їх розташування, а також налаштувати їх зовнішній вигляд відповідно до покладеної на них функції. Ви можете налаштувати колір шрифту, виділення, іконки та навіть фон екрана!

На додаток до основних команд для постановки та зняття з охорони, INT-TSG2 дозволяє запускати навіть складні послідовності команд однією командою завдяки функціям MAKRO. Завдяки цьому він дає змогу використовувати функції розумного будинку (доступні в ППК INTEGRA).

Використаний процесор нового покоління в 4 рази швидший порівняно з попередньою моделлю (INT-TSG).

Клавіатура також забезпечує швидкий і легкий доступ до інформації про поточний стан системи. Завдяки можливості відображення інформації на заставці достатньо одного погляду, щоб дізнатися, чи поставлена ​​сигналізація на охорону, який час тощо. У режимі екрану стану клавіатура також може розпочати показ фотографій.

✅ У співпраці з панелями керування Integra та Integra Plus він надає 2 програмовані провідні зони:

• підтримка сповіщувачів типу NO та NC, а також ролетних та вібраційних сповіщувачів;
• підтримка конфігурацій EOL, 2EOL та 3EOL (3EOL при роботі з ППК INTEGRA Plus);
• програмування номіналів параметричних резисторів.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-TSG2-W):

• 4,3" ємнісний скляний сенсорний екран із підтримкою жестів
• роздільна здатність: 480x272, відображення 16,7 мільйонів кольорів (справжній колір)
• багаторівневий графічний інтерфейс, адаптований до потреб користувача (до 24 додаткових екранів)
• можливість налаштування та адаптації екранів інтерфейсу до потреб користувача потребує
• понад 20 готових графічних мотивів
• можливість створити власну композицію
• віджети, що дозволяють працювати з клавіатурою, контролювати систему сигналізації та пристрої автоматизації підключений до ППК
• контроль системи за допомогою МАКРО-команд, що активує низку різноманітних функцій у ППК (включаючи автоматизацію будівлі)
• можливість швидкого запуску тривог ПАНІКА, ПОЖЕЖА, ДОПОМОГА
• співпраця з ППК серії INTEGRA (INTEGRA Firmware 1.20 або новіша) та VERSA (VERSA Firmware 1.10 або новіша)
• заставка з можливістю відображення годинника, дати, станів елементи системи (зони, зони, виходи), температури (INTEGRA, INTEGRA Plus)< /li>
• можливість відображення слайд-шоу (функція фоторамки)
• світлодіоди поточного стану системи, розташовані вище екран
• 2 програмованих дротових входи (підтримуються тільки ППК INTEGRA та INTEGRA Plus): підтримка сповіщувачів NO та NC, а також ролетних та вібраційних сповіщувачів; підтримка конфігурацій EOL, 2EOL і 3EOL (3EOL при роботі з ППК INTEGRA Plus); програмування значень параметричних резисторів
• вбудований п'єзоелектричний перетворювач звукової сигналізації
• можливість регулювання гучності сигналізації та підсвічування екрану з поділом «день/ніч»
• вбудований пристрій для читання карт пам'яті microSD (зберігання фотографій для фоторамки, фонів додаткових екранів) - підтримка карт microSD, microSDHC (не входять в комплект)
• тамперний контакт, що реагує на відкриття корпусу та вилучення він зі стіни
• також доступний у чорному кольорі (INT-TSG2-B)
• екологічний клас згідно з EN50130-5: II
• рівень безпеки згідно з EN 50131: Клас 3
• робоча температура: -10°C ...+55°C
• макс. вологість: 93% (+/- 3%)
• живлення: 12 В постійного струму
• споживаний струм: 100 мА (режим очікування), 140 мА (макс.)
розміри корпусу: 120 x 92 x 14 мм
• вага: 160 г

ВНУТРІШНІЙ ПРОВОДОВИЙ ДЕТЕКТОР РУХУ PIR Gen2 ISC-BPR2-W12 використовує 2 лінзи Френеля для забезпечення чіткого зображення по всьому полі зору та високої ефективності виявлення вторгнень. Ці лінзи мають високу щільність (77 зон) у 7-шаровому розташуванні, а регульована лінза області безпосередньо під пристроєм дозволяє налаштувати 3 додаткові контрольні зони. Покращені параметри моніторингу зони безпосередньо під пристроєм пристрою та зона моніторингу 12 м x 12 м дозволили охопити всю поверхню. Додатковою перевагою датчика є ватерпас, розташований у задній частині корпусу, що дозволяє точно позиціонувати датчик.

✅ FSP (Обробка на першому етапі) забезпечує майже миттєву реакцію на присутність людини без створення помилкових тривог з інших джерел. Чутливість залежить від параметрів аналізованого сигналу: амплітуди, поляризації, нахилу та часу. Це позбавляє інсталятора від необхідності вибирати рівень чутливості, що сприяє простоті встановлення та надійності.

✅ Оптична камера та електроніка герметично закриті на передній панелі за допомогою захисна кришка для запобігання пошкодженню під час складання. Завдяки цьому на роботу сповіщувача не впливають циркуляція повітря та комахи. Детекторсамостійно регулює свою чутливість, завдяки чому він може ідентифікувати зловмисників практично за будь-якої температури.

❗ Детектор не має можливості ігнорувати домашніх тварин. ❗

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Gen2 ISC-BPR2-W12):

• динамічна температурна компенсація - чудова ефективність виявлення за будь-яких умов
• діапазон повна площа 12 x 12 м
• кут огляду: 85 градусів
• регулювання чутливості
• аналіз першого кроку (FSP)
• тестові функції
• стійкість до RFI
• змінна висота монтажу не вимагає додаткових налаштувань - скорочений час встановлення та менше помилкових тривог
• корпус із самоблокуванням і вбудований бульбашковий рівень - скорочений монтаж час
• обробка сигналу мікропроцесора

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Gen2 ISC-BPR2-W12):

• тип оптики: Френеля
• рекомендована висота монтажу: 2,2 - 2,75 м
• клас безпеки: клас 2
• температура експлуатації: -30 градусів С .. + 55 градусів C
• живлення: 9~15 В постійного струму
• макс. струм споживання: 18 мА
• розміри: 105 x 61 x 44 мм

ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Satel SP-4001 R оснащений надяскравими світлодіодами та п'єзоелектричним перетворювачем. Ви можете вибрати один із 3 типів модульованої звукової сигналізації з інтенсивністю 120 дБ, а також можете окремо активувати оптичний і акустичний сигнали.

Він також має протидиверсійний захист від відкриття корпусу або відриву від стіни, а внутрішня кришка з оцинкованого листового металу забезпечує додатковий захист плати електроніки та перетворювача від механічних пошкоджень. Завдяки відповідному просоченню система електроніки також стійка до впливу складних умов навколишнього середовища.

Сигналізатор призначений для установки зовні будівель. Корпус сигналізатора виготовлений з полікарбонату, що забезпечує високу механічну міцність і естетичний зовнішній вигляд приладу.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (SP-4001R):

• акустична сигналізація: п’єзоелектричний перетворювач
• оптична сигналізація: надяскраві світлодіоди
• внутрішня металева кришка
• захист від злому від відриву та відкриття

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (SP-4001R):

• рівень звукової потужності (на відстані 1 м): до 120 дБ
• екологічний клас згідно з EN50130-5: III
• корпус колір: червоний
• температура експлуатації: -35 градусів C ... +55 градусів C
• макс. вологість: 93% (±3%)
• живлення: 12V DC (±15%)
• макс. струм споживання: 40 мА (оптична сигналізація), 230 мА (акустична сигналізація), 270 мА (оптична та акустична сигналізація)
• розміри: 148 x 254 x 64 мм
• вага: 890 g
