SATEL PERFECTA-IP 32-WRL ПАНЕЛЬ ОПИСАННЯ LAN

ППКОП Satel PERFECTA-IP 32-WRL

В комплект входить:

• Satel PERFECTA ППК -IP 32-WRL - 1 шт.;
• аксесуари (кріпильні контакти, резистори, кабель акумулятора).

ППК можна налаштувати двома способами : за допомогою програми Perfecta Soft (з комп’ютера, під’єднаного за допомогою кабелю RS-232 (TTL) – потрібен кабель Satel USB-RS або DB9FC/RJ-KPL – не входить у комплект або віддалено (LAN) – через передачу даних через Ethernet) і за допомогою клавіатури.

Інструкції зі встановлення та експлуатації можна завантажити в розділі «додаткова інформація» внизу сторінки.

ППКОП Satel Perfecta-IP 32-WRL крім базових, традиційних методів управління системою, також пропонує більш сучасні - за допомогою функціонального та інтуїтивно зрозумілого додатку для мобільних пристроїв PERFECTA CONTROL (системи Android та iOS) і пульти дистанційного керування MPT-350 - не входять до комплекту).

Панель керування дозволяє створювати провідні та бездротові установки (частота 433 МГц). Радіозв'язок буває двостороннім (з бездротовою клавіатурою PRF-LCD-WRL і сиреною MSP-300 R) або одностороннім (з сповіщувачами серії MICRA і MPT- 350 пультів дистанційного керування). Бездротовий зв’язок дозволяє легко розширити існуючу систему без необхідності додаткового кабелю.

Вбудований модуль Ethernet дозволяє:

• співпраця з додатком PERFECTA CONTROL, PUSH-повідомлення
• віддалене налаштування за допомогою програми PERFECTA Soft,
• моніторинг подій (наприклад, на станцію моніторингу охоронного агентства).
< /ul>

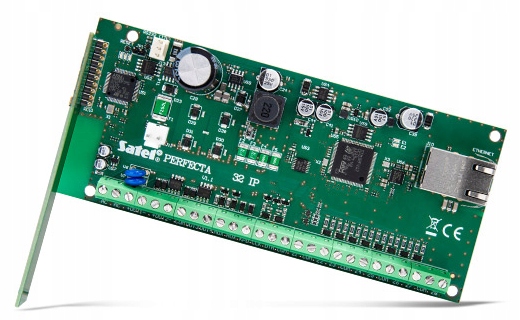

Плата електроніки панелі оснащена 8 входами і 4 дротовими виходами. Їх кількість можна збільшити (до 32 входів і 16 виходів) шляхом підключення модулів розширення: INT- Розширювачі входів E та виходи INT-O або INT- ORS. Це дозволяє розширити систему, додавши більше сповіщувачів, сигналізацій і навіть приводів (для керування дверима гаража, рольставнями, садовими спринклерами).

Пульт управління дозволяє розділити об'єкт на 2 зони, з вибором 3 режимів очікування (день, ніч, повний). Кожен вхід може бути призначений для однієї або обох контрольованих зон. .

Провідна система серії PERFECTA призначена для захисту малих і середніх об'єктів, таких як квартири, односімейні будинки, рядові будинки, офіси, малі компанії тощо

Характеристики продукту:

• від 8 до 32 програмованих дротових входів: вибір конфігурації: NO, NC, EOL, 2EOL/NO, 2EOL/NC; можливість підтримувати рольставні та вібраційні датчики
• від 4 до 16 програмованих дротових виходів (виходи з номерами 13 до 16 призначені для підтримки бездротових сирен MSP-300)
• додаткові 4 бездротові виходи для робота бездротових сирен MSP-300
• 2 виходи живлення на материнській платі
• вбудовані модулі: ethernet (моніторинг на станцію, мобільний додаток, PUSH сповіщення) та роботи бездротових пристроїв, що працюють у смузі частот 433 МГц
• зашифрований бездротовий зв’язок: двосторонній з клавіатурами PRF-LCD-WRL і сиренами MSP-300 R; односпрямований з сповіщувачами серії MICRA (макс. 32) і пультами MPT-350
• поділ системи на 2 зони: 3 режими спостереження в кожній зоні; можливість призначення входу на 2 зони; керування користувачем або за допомогою таймерів
• до 6 функцій керування, доступних з пульта дистанційного керування
• комунікаційна шина для підключення клавіатур (PRF-LCD), модулів розширення (INT-E, INT -O, INT-ORS)
• керування системою за допомогою: клавіатур PRF-LCD або PRF-LCD-WRL (до 4), мобільного додатку PERFECTA CONTROL, пультів MPT-350 (до 15)< /li>
• можливість оновлення програмного забезпечення (прошивки)
• підтримка форматів зв'язку Contact ID і SIA
• надсилання кодів подій на станцію моніторингу через Ethernet
• паролі: 15 паролів користувачів, 1 службовий пароль
• редагування імен (користувачі, зони, входи, виходи та модулі) для полегшення керування системою та нагляду
• 8 таймерів з можливістю налаштування винятки
• пам'ять 3584 події
• автоматична діагностика основних компонентів системи
• електричний захист комунікаційної шини
• вбудоване імпульсне джерело живлення : захист від перевантаження, захист від повного розряду акумулятора, регулювання зарядного струму акумулятора< /li>
• програмування параметрів ППК: локально - клавіатура або комп'ютер з встановленою програмою PERFECTA Soft, підключений до RS-232 (TTL) порт ППК або дистанційно - комп'ютер із встановленою програмою PERFECTA Soft, підключення до ППК через Ethernet

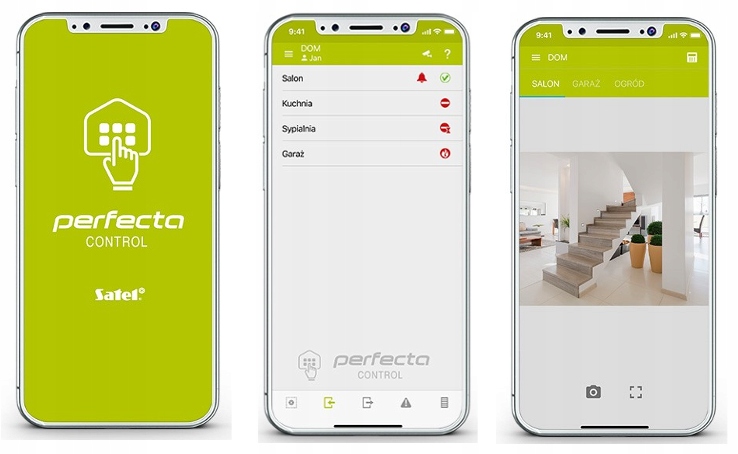

Програма PERFECTA Control:

Дозволяє дистанційне управління системою сигналізації:

• перевірка стану зон, зон і виходів,< /li>
• постановка/зняття з охорони або зняття тривоги,
• обхід/розблокування входів,
• контроль виходів,
• проблеми перегляду,
• перегляд пам'яті подій,
• інформування про події в системі сигналізації за допомогою PUSH-повідомлень.

Технічні характеристики:

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 32 (розширення за допомогою розширювача входів)
• програмовані дротові виходи: 4
• максимальна кількість програмованих виходів: 16 (розширення за допомогою розширювачів виходів)
• входи живлення: 2
• зв'язок шини: 1
• клавіатури: до 4
• зони: 2
• користувачі: 15
• таймери: 8
• li>пам'ять подій: 3584
• навантаження сильнострумових програмованих виходів: 1000 мА / 12 В пост. струму
• навантаження слабкострумових програмованих виходів: 25 мА / 12 В пост.
• Навантажувальна здатність виходів KPD: 500 мА / 12 В постійного струму
• Навантажувальна здатність виходу AUX: 500 мА / 12 В постійного струму
• рівень захисту згідно з EN 50131: Клас 2
• екологічний клас згідно з EN 50130-5: II
• робоча температура: -10°C ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживаний струм : 120 мА (в режимі очікування), 220 мА (макс.)
• Струм споживання акумулятора: 130 мА (в режимі очікування від акумулятора); 150 мА (макс. від акумулятора)
• вихідна напруга джерела живлення: 12 В постійного струму (±15%)
• діапазон вихідної напруги: 10,5 В…14 В постійного струму
• вихідний струм джерела живлення: 2 А
• струм зарядки батареї: 500 мА
• напруга повідомлення про несправність батареї: 11 В ±10%
• напруга відключення батареї : 10,5 В ±10%
• Розміри електронної плати: 160 x 110 мм
• Вага: 118 г
