SATO1004 Plus — портативний автомобільний осцилограф від Micsig

Опис

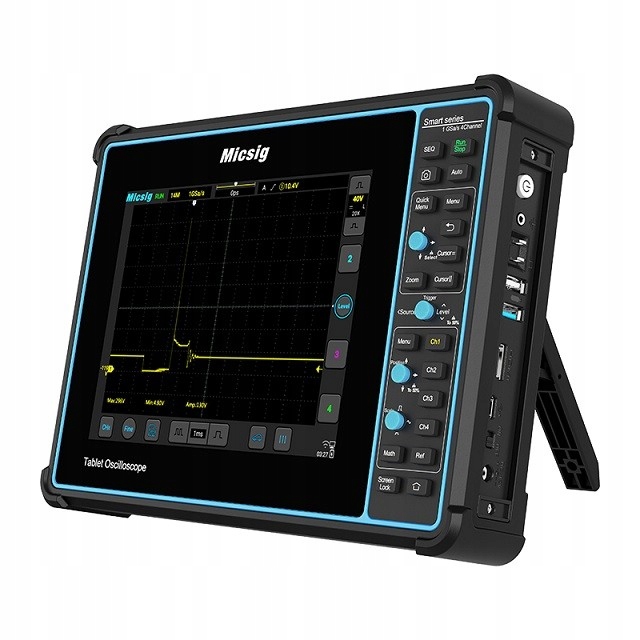

Портативний автомобільний осцилограф від Micsig — це цифровий осцилограф із 8-дюймовим РК-дисплеєм, сенсорним екраном і вбудованою діагностикою програмне забезпечення для автомобілів. Пристрій має чотири канали і характеризується хорошими параметрами вимірювання: смуга пропускання 100 МГц, частота дискретизації 1 Гвиб./с і буфер пам'яті 70 Мпц. Він має численні виходи, що дозволяють підключатися до іншого пристрою через USB 3.0 і 2.0, USB Type C, HDMI і WiFi. Крім того, осцилограф оснащений роз'ємом живлення і акумулятором ємністю 7500 мАг, що дозволяє працювати до 5 годин на одному заряді. Корпус також має підставку, яка дозволяє розташувати осцилограф під кутом 45° для зручності роботи.

Осцилограф має вбудоване програмне забезпечення для діагностики автомобіля. Програмне забезпечення підтримує всі необхідні функції, корисні в автомобільній промисловості – від аналізу роботи системи заряджання та запалювання до датчиків, приводів і перевірки тиску.

Основні діагностичні функції включають:

• Тестування запалювання
• Тестування приводів: електромагнітні клапани, свічки розжарювання, IAC, форсунки, регулятор тиску, дросель
• Тестування датчиків: ABS, потік повітря, прискорення, розподільний вал , температура, лямбда-зонд, положення дросельної заслінки
• Випробування тиску: впускний колектор, вихлопна труба, циліндр, шатун
• Випробування ланцюга зарядки

Осцилограф має вбудовану підтримку зв’язку за допомогою протоколів, які широко використовуються в автомобільній промисловості: CAN, LIN, Flexray і K-line.

Осцилограф має 32 ГБ вбудованої пам’яті, завдяки якій користувач може зберігати скріншоти безпосередньо на пристрої, а вбудована функція швидкого збереження істотно полегшує і спрощує процес запису даних. Виробник також пропонує додатки для осцилографа, доступні для ПК і мобільних пристроїв з Android і iOS. Завдяки цьому ви можете зручно користуватися пристроєм дистанційно.

У комплект пристрою входять BNC-щупи, блок живлення та аксесуари, що полегшують роботу з осцилографом.

Особливості

• Пропускна здатність: 100 МГц
• Канали: 4
• Швидкість дискретизації: 1 Гвиб./с
• Буфер пам'яті: 70 Мбіт/с
• Захоплення швидкості до 130 000 wfm/s
• Обмеження смуги пропускання: низькі частоти
• Виходи: Wi-Fi, HDMI, USB 3.0 і USB 2.0, USB Type-C, GND , живлення постійного струму, тригерний вихід
• Дисплей:
• TFT LCD 8"
• Роздільна здатність 800x600 пікселів
• Діапазон відображення 14x10
• Ємнісний сенсорний екран
• Вбудована пам'ять 32 ГБ, сигнали та знімки екрана можна переглядати та редагувати на осцилографі
• Програми для дистанційного керування Android, iOS і ПК

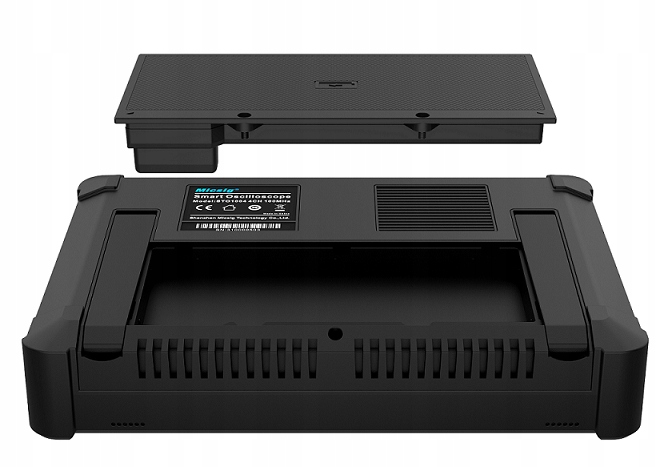

• Акумулятор: 7500 mAh (час роботи до 5 год)
• Розміри: 265 x 192 x 50 мм

У комплекті

• Осцилограф Micsig SATO1004 Plus
• 2 x BNC-щуп
• Адаптер живлення 12 В 4 A
• Вилка живлення
• 5 x кольоровий захисний ковпачок BNC
• Захисна плівка
• 4 х затискачі типу "крокодил"
• 4 х адаптер BNC-банан
• 4 х гнучкий наконечник
