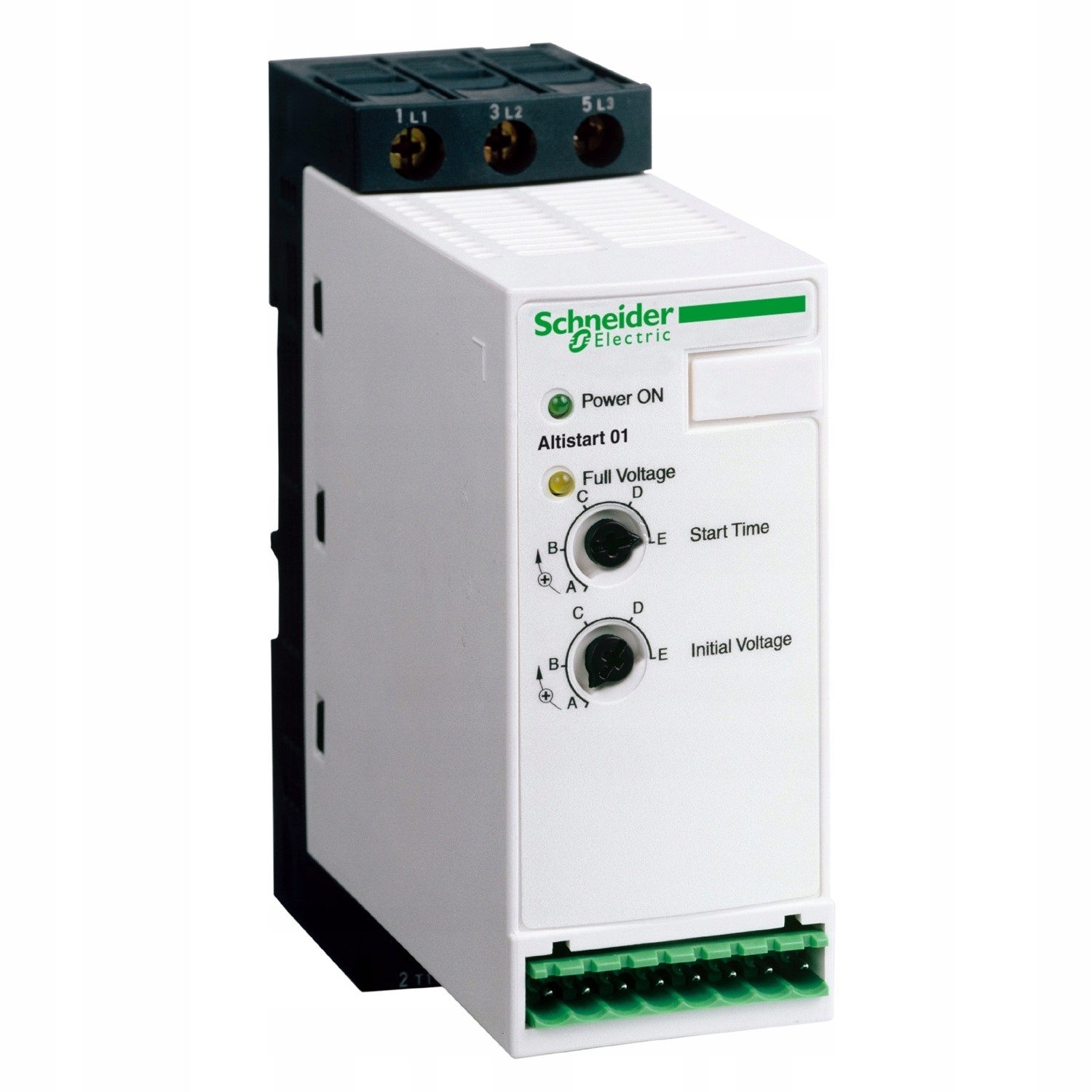

Система плавного пуску ATS01, 3 фази 110/480 В змінного струму 50/60 Гц 9 кВт 25 А IP20 Schneider ATS01N125FT

Цей пристрій плавного пуску Altistart 01 монтується на DIN-рейку та може живити одно- чи трифазні асинхронні двигуни з номінальним струмом до 25 А. Altistart 01 можна використовувати для двигунів з номінальною потужністю до 11 кВт або 15 к.с. для 3-фазних (від 110 В до 480 В змінного струму) і до 2,2 кВт для однофазних (від 110 В до 230 В змінного струму). Його ширина становить 45 мм, що робить його одним із найменших пристроїв плавного пуску на ринку, і його можна встановити практично будь-де. Він має вбудований байпас, який знижує шум і зменшує тепловиділення. Проста конфігурація лише з 2 налаштуваннями: налаштовувати можуть не спеціалісти. Забезпечує плавний пуск машин, уникаючи механічних навантажень і подовжуючи термін їх служби.

Технічні характеристики

• Асортимент: Altistart 01
• Тип продукту або компонента: Пристрій плавного пуску
• Призначення пристрою: Асинхронні двигуни
• Застосування продукту: Компактні машини
• Коротка назва пристрою: ATS01
• Кількість фаз в мережі: 1 фаза
• Номінальна потужність напруги живлення [Us]: 110...480 В (-10...10 %)
• Потужність двигуна в кВт: 11 кВт (3 фази в 400 В), 3 кВт (3 фази в 230 В), 4 кВт (3 фази в 230 В), 9 кВт (3 фази в 400 В), 7,5 кВт (3 фази в 400 В), 5,5 кВт (3 фази в 230 В), 2,2 кВт (1 фаза в 230 В)
• Потужність двигуна в к.с.: 11 к.с. (3 фази в 460 В), 2 к.с. (3 фази в 210 В), 3 к.с. (3 фази в 210 В), 5 к.с. (3 фази в 230 В), 9 к.с. (3 фази в 460 В), 7,5 к.с. (3 фази в 230 В)
• Параметри пускача IcL: 25 A
• Категорія використання: AC-53B відповідно до EN/IEC 60947-4-2
• Струмове навантаження: 125 A при номінальному навантаженні
• Тип запуску: Запуск із зміною напруги
• Втрата потужності у ватах (Вт): 1 Вт (при повному навантаженні) наприкінці та на початку), 126 Вт (у перехідному стані)
• Версія пристрою: з радіатором
• Доступна функція: вбудований шунт
• Межі вихідної напруги: 99…528 В
• Частота живлення: 50...60 Гц (-5...5%)
• Основна частота: 47,5...63 Гц
• Вихідна напруга: <= напруга живлення
• Напруга керування [Uc]: 110 В змінного струму +/- 10 % (35 мА), 24 В змінного струму/постійного струму +/- 10 % (30 мА), 240 В змінного струму +/- 10 % (80 мА)
• Час запуску: 1 с / 100, 5 с / 20, Регулюється від 1 до 5 с
• Момент затягування: 30...80% пускового моменту двигуна, підключеного безпосередньо до лінії живлення.
• Дискретний вихідний струм: 2 A DC-13, 3 A AC-15
• Момент затягування: 0,5 Н·м, 1,9…2,5 Н·м
• Електричні з'єднання (ланцюг живлення): 4 мм гвинтова клема - жорстка 1 (1...10 мм² AWG 8); 4 мм гвинтова клема - жорстка 2 (1...6 мм² AWG 10); 4 мм гвинтова клема - гнучка без кабельного наконечника 1 (1,5...10 мм² AWG 8); 4 мм гвинтова клема - гнучка з кабельним наконечником 2 (1...6 мм² AWG 10); 4 мм гвинтова клема - гнучка без кабельного наконечника 2 (1,5...6 мм² AWG 10)
• Електричні з'єднання (схема керування): гвинтові з'єднання - жорсткі без кабельного наконечника 1 (0,5...2,5 мм² AWG 14); Гвинтові з'єднання - жорсткі 2 (0,5...1 мм² AWG 17); Гвинтові з'єднання - гнучкі з кабельним наконечником 1 (0,5...1,5 мм² AWG 16); Гвинтові з'єднання - гнучкі без кабельного наконечника 1 (0,5...2,5 мм² AWG 14); Гвинтові з'єднання - гнучкі без кабельного наконечника 2 (0,5...1,5 мм² AWG 16)
• Маркування: CE
• Робоче положення: вертикальне +/- 10 градусів
• Розміри (В x Ш x Г): 124 мм x 45 мм x 131 мм
• Вага виробу: 0,35 кг
• Сумісність код: ATS01N1
• Діапазон потужності двигуна AC-3: 2,2…3 кВт (200…240 В 3 фази); 2,2…3 кВт (200…240 В 1 фаза); 4…6 кВт (200…240 В 3 фази); 7…11 кВт (200…240 В 3 фази); 7…11 кВт (380…440 В 3 фази)
• Тип системи запуску двигуна: плавний пуск
• Електромагнітна сумісність: провідність і радіаційне випромінювання рівень B (CISPR 11, IEC 60947-4-2); Форми хвиль затухаючих коливань рівень 3 (IEC 61000-4-12); Рівень електростатичного розряду 3 (IEC 61000-4-2); ЕМС рівень стійкості 3 (EN 50082-1); Рівень опору ЕМС B (EN 50082-2); Рівень гармонік 3 (IEC 1000-3-2, IEC 1000-3-4); Рівень стійкості до кондуктивних перешкод 3 (IEC 61000-4-6); Стійкість до електричних перехідних процесів рівня 4 (IEC 61000-4-4); Стійкість до радіоперешкод
