Автоматичний вимикач дифференційного струму Schneider Electric K60 IDK-25-4-30-AC 25A 4-полюсний 30mA типу AC, A9Z05425

Основні параметри

• [In] номінальний струм: 25 A
• Асортимент продукції: Acti 9
• тип мережі: змінний струм (AC)
• тип залишкового струмовий захист: тип змінного струму
• чутливість до струму витоку: 30 мА
• Тип продукту або компонента: автоматичний вимикач диференційного струму (RCCB)
• Назва продукту: Acti 9 ID K
• асортимент продукції: Acti 9
• затримка захисту від залишкового струму: миттєва
• знак якості: VDE
• опис полюса: 4P< /li>
• нейтральна позиція: ЛІВОРУЧ
• коротка назва пристрою: ID K

Додаткові параметри

• висота: 81 мм
• індикація положення контакту: НІ
• підключення до клем: подвійне підключення верхній або нижній 135 мм² жорсткий
• підключення клеми: подвійний верхній або нижній 125 мм² гнучкий
• монтажна основа: DIN-рейка
• розташування пристрою в системі: розетка
• ширина в модулях 9 мм: 8
• адаптація до збірних шин і розподільних блоків: знизу: вилки
• стрибковий струм: 250 А
• довжина ізольованої секції: 14 мм для верхнього чи нижнього підключення
• тип керування: важіль
• технологія спрацьовування пристрою захисного відключення: не залежить від напруги
• Номінальна напруга ізоляції [Ui ]: 440 В змінного струму (AC) 50 Гц
• спосіб встановлення: фіксація
• електрична довговічність: AC1: 2000 циклів
• номінальна комутаційна здатність: Idm 500 A< /li>
• номінальна вмикаюча та розривна здатність: Im 500 A
• механічна міцність: 5000 циклів
• Код сумісності: ID K
• номінальний імпульсна витримувана напруга [Uimp]: 4 кВ
• колір: білий
• Ширина: 72 мм
• Сегмент ринку: житлові будинки
• Ринок сегмент: невеликі комерційні приміщення
• глибина: 68 мм
• Момент затягування: 3,53,5 Нм зверху або знизу
• номінальний умовний струм короткого замикання: gL63: Inc 4,5 кА
• номінальний умовний струм короткого замикання: K60: Inc 6 кА
• [Ue] номінальна робоча напруга: 380...415 В змінного струму (AC) 50 Гц

Робоче середовище

• Стандарти: EN/IEC 610081
• електромагнітна сумісність: стійкість до імпульсу 8/20 мкс , 200 A згідно з EN/ IEC 610081
• Ступінь захисту IP: IP20 згідно з IEC 60529
• Ступінь захисту IP: IP40 (модульний корпус) згідно з IEC 60529
• ступінь забруднення: 2< /li>
• Температура навколишнього середовища для зберігання: 3070 °C

Автоматичний вимикач захисного відключення Schneider Electric серії IDK-25-4-30-AC, номер A9Z05425, 4-полюсний, 25A, чутливість 30 мА, тип AC - правильно реагує на синусоїдальні струми витоку. Це дозволяє захистити електроустановки від ураження електричним струмом. Автоматичний вимикач диференціального струму, призначений для потреб житлового та подібного будівництва. Подвійні клеми знизу (рейка + кабель). Гофровані клеми підвищують надійність з'єднання. Можливість перевірити правильність роботи кнопки управління «Т» лише раз на рік, протягом перших 7 років використання. Доріжка N розташована з лівого боку, що полегшує встановлення шин із автоматичними вимикачами.

Автоматичні вимикачі захисного відключення серії ID K забезпечують захист від ураження електричним струмом через прямий контакт (≤ 30 мА) і непрямий контакт (300 мА) і захищають установку від можливості пожежі. Вони призначені для захисту електроустановок в першу чергу в житловому будівництві: багатоквартирних і одноквартирних будинках. Пропозиція дозволяє вибрати пристрої від 25 до 63А в 2P і 4P версіях з чутливістю 30 або 300 мА. Залежно від ваших потреб доступні два типи вимикачів: AC і A. Тип AC використовується в стандартних електроустановках. Тип А використовується в установках, що живлять комп’ютерне обладнання, а також в установках із підключеними джерелами живлення та випрямлячами.

Новий тип автоматичного вимикача захисного відключення для кінцевих розподільних мереж низької напруги.

• Покращена безперервність живлення з VisiTrip.
• Посилений електричний захист із типом Si (суперстійкість).
• Легкий вибір завдяки логічній нумерації в каталозі.
• Просте встановлення за допомогою з’єднувальних клем, що забезпечує швидке, ергономічне, безпечне (IP20B) і довговічне кабельне з’єднання (момент затягування вдвічі вищий, ніж стандартний).
• Екологічно безпечний, на 100% придатний для відновлення та переробки матеріалів.

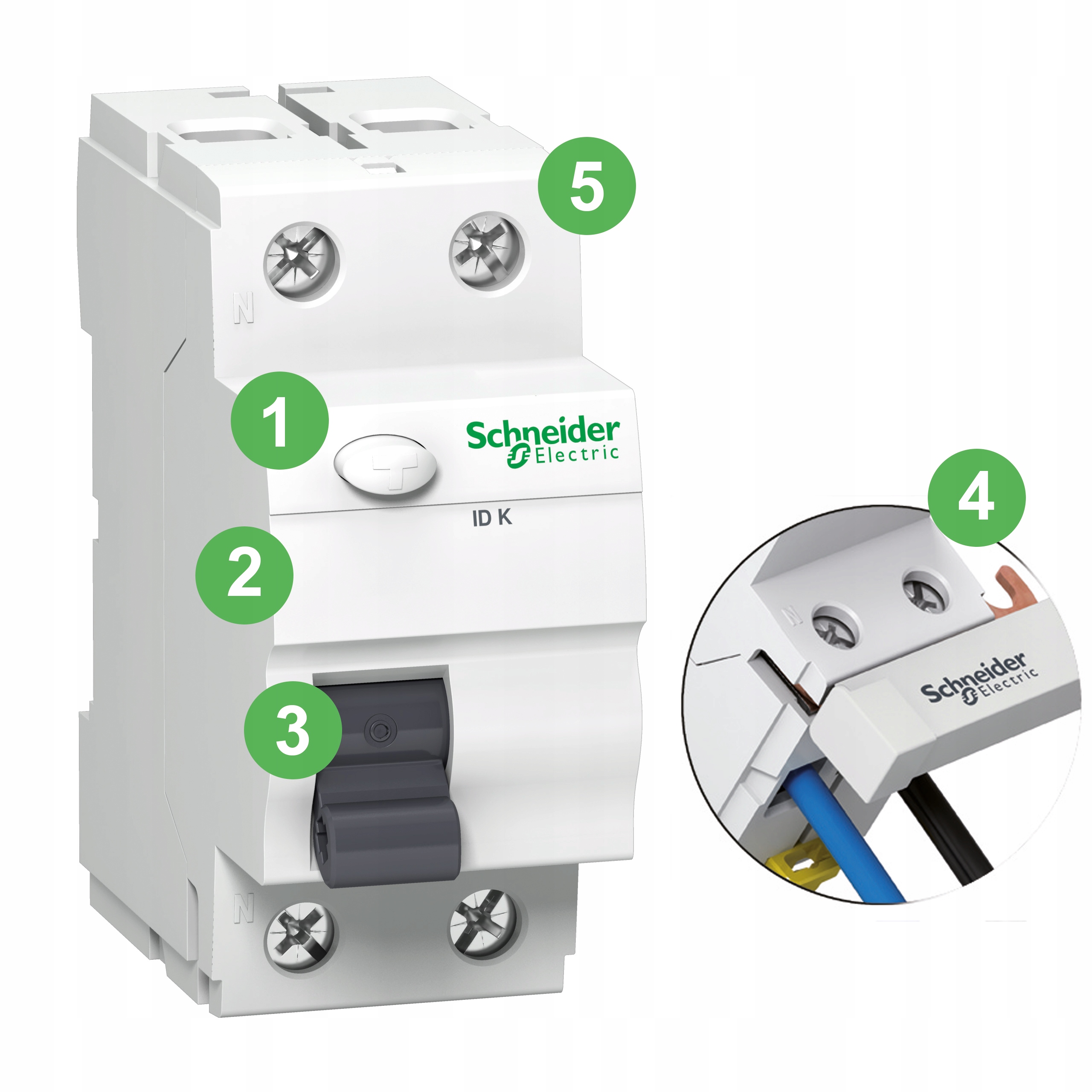

Кнопка 1 тест

2-велике поле для маркера схеми

3-Поїздка через порушення сигналізує про положення важеля керування

4-з'єднання

• Знизу за допомогою вилкової рейки
• Знизу або зверху за допомогою кабелів

Ізольовані клеми 5-IP22

Додаток

Серія автоматичних вимикачів захисного відключення ID K ідеально підходить для потреб житлового будівництва.

Встановлення

Пристрої мають подвійні клеми внизу для підключення кабелів і лопатеву рейку.

Контроль

Автоматичні вимикачі ID K необхідно перевіряти раз на рік протягом 7 років, після 7 років перевірку слід проводити раз на три місяці.

Виконання

Доріжка N розташована з лівого боку, що полегшує шинне підключення автоматичних вимикачів захисного відключення до мініатюрних автоматичних вимикачів.

Екологічна етикетка преміум-класу

Екологічна етикетка преміум-класу Green — це зобов’язання Schneider Electric надавати продукти з найвищими екологічними показниками у своєму класі. Це означає:
