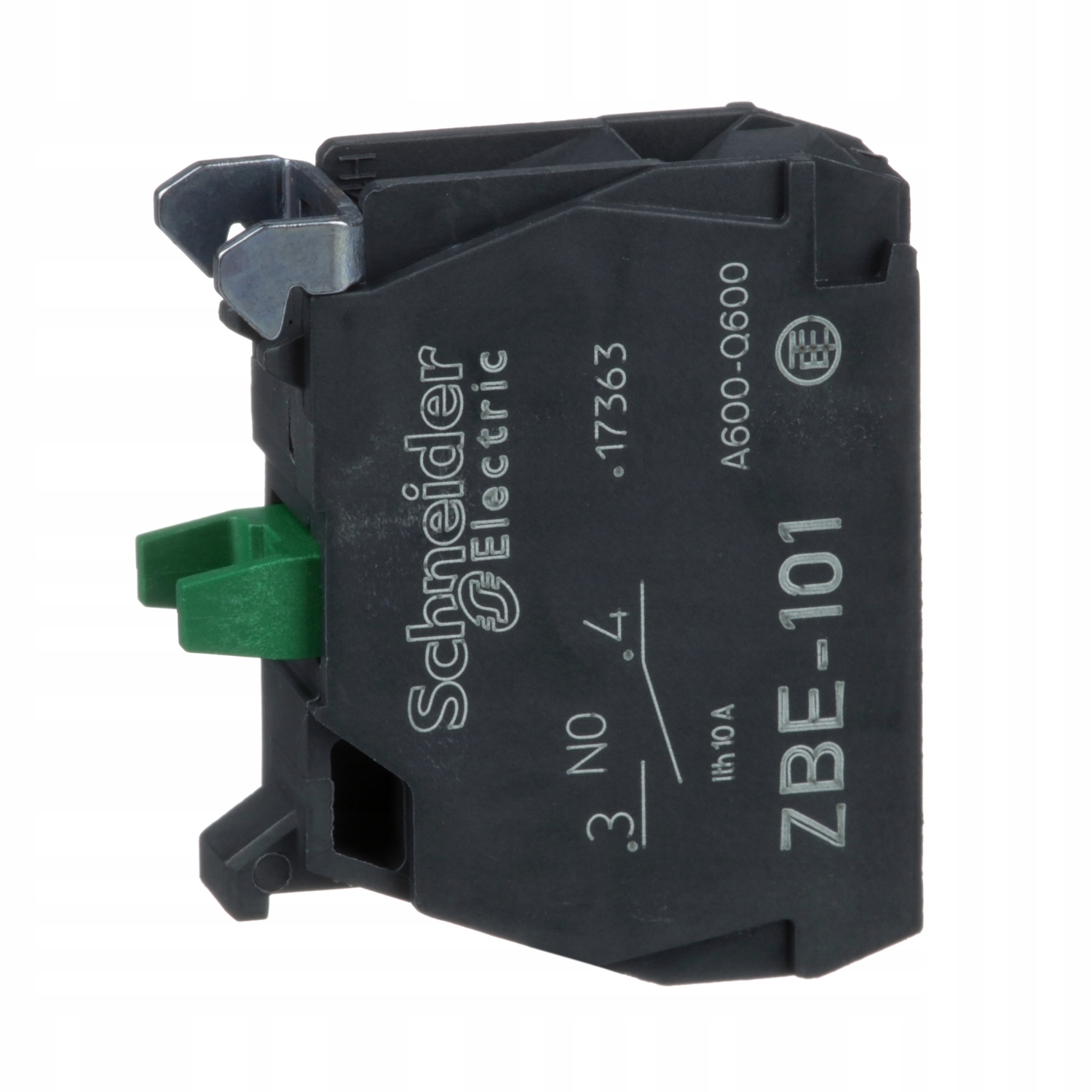

Schneider Electric, Harmony XB4 Одноконтактний блок 1NO Ø22, гвинтові клеми, ZBE101

Основні параметри

• Асортимент продукції: Harmony XB4, Harmony XB5
• Тип продукту або компонента: Контактний блок
• Коротка назва пристрою: ZBE< /li>
• Продаж за нероздільним номером: 5
• Ступінь захисту IP: IP20 IEC 60529
• < b >Тип і конфігурація контакту: 1 НІ
• Робота контакту: Повільна робота
• Тип блоку контакту: Одинарний
• Призначення контактів: Стандартні контакти
• З'єднання - клеми: Гвинтові клеми <= 2 x 1,5 мм² з кабельним наконечником EN 60947 -1, Гвинтові клеми >= 1 x 0,22 мм² без кабельного наконечника EN 60947-1

Додаткові параметри

• Вага виробу: 0,011 кг
• Тип і розташування контактів: 1 НІ
• Ефективне відкриття: Без
• Хід приводу: 2,6 мм НІ зміна електричного стану, 4,3 мм загальний хід
• Рушійна сила: 2,3 Н БЕЗ зміни електричного стану
• Механічна довговічність: 10000000 циклів
• Момент затягування: 0,8...1,2 Нм EN 60947-1
• Форма головки гвинта: Позидрів хрест № 1, перфорований плоский Ø 4 мм, плоский перфорований Ø 5,5 мм
• Матеріал контакту: Срібний сплав (Ag/Ni)
• Захист від короткого замикання: 10 A коробка запобіжників типу gG відповідно до EN/IEC 60947-5-1
• Номінальний тепловий струм із конвективним повітряним охолодженням [Ith]: 10 A відповідно до EN/IEC 60947- 5-1< /li>
• Номінальна напруга ізоляції [Ui]: 600 В (ступінь забруднення 3) відповідно до EN 60947-1
• Номінальна стійкість до імпульсу напруга [Uimp] : 6 кВ згідно з EN 60947-1
• Номінальний робочий струм [Ie]: 3 A при 240 В, AC-15, A600 відповідно відповідно до EN/IEC 60947-5-1, 6 A при 120 В, AC-15, A600 відповідно до EN/IEC 60947-5-1, 0,1 A при 600 В, DC-13, Q600 відповідно до EN/IEC 60947- 5- 1, 0,27 A при 250 В, DC-13, Q600 згідно з EN/IEC 60947-5-1, 0,55 A при 125 В, DC-13, Q600 згідно з EN/IEC 60947-5-1, 1,2 A при 600 В, AC-15, A600 відповідно до EN/IEC 60947-5-1
• Електрична довговічність: 1000000 циклів, AC-15, 2 A при 230 В, робочий швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 відповідно до EN/IEC 60947-5-1 додаток C, 1000000 циклів, AC-15, 3 A при 120 В, робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 відповідно відповідно до EN/IEC 60947-5-1 додаток C, 1000000 циклів, AC-15, 4 A при 24 В, робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 відповідно до EN /IEC 60947-5-1 додаток C, 1000000 циклів, DC-13, 0,2 A при 110 В, робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 згідно з EN/IEC 60947-5-1 додаток C, 1000000 циклів, DC-13, 0,5 A при 24 В , робоча швидкість <3600 циклів/год, коефіцієнт навантаження: 0,5 згідно з EN/IEC 60947-5-1 додаток C
• Блочна збірка: Передня частина
• Код електричного складу: C1 (кількість частин <= 9), C2 (кількість частин <= 7), C3 (кількість частин <= 6), C4 (кількість частин <= 4) ), C5 (кількість штук <= 5), C6 (кількість штук <= 3), C7 (кількість штук <= 4), C8 (кількість штук <= 2), C9 (шт. <= 3), C12 (шт. <= 6), M1 (шт. <= 6), M2 (шт. <= 4), M3 (шт. <= 4), M5 (кількість штук <= 2), M6 (кількість штук <= 2) ), M7 (кількість штук <= 6), M8 (кількість штук <= 4), M9 (кількість штук <= 2), SF1 (кількість штук <= 3), SF2 (штук <= 2), MF1 (шт. <= 2), MF2 (шт. <= 2), C10 (шт. <= 2), M4 (шт. <= 2), C13 (шт. <= 1)
• Код сумісності: ZBE
• Презентація пристрою: Базовий елемент
