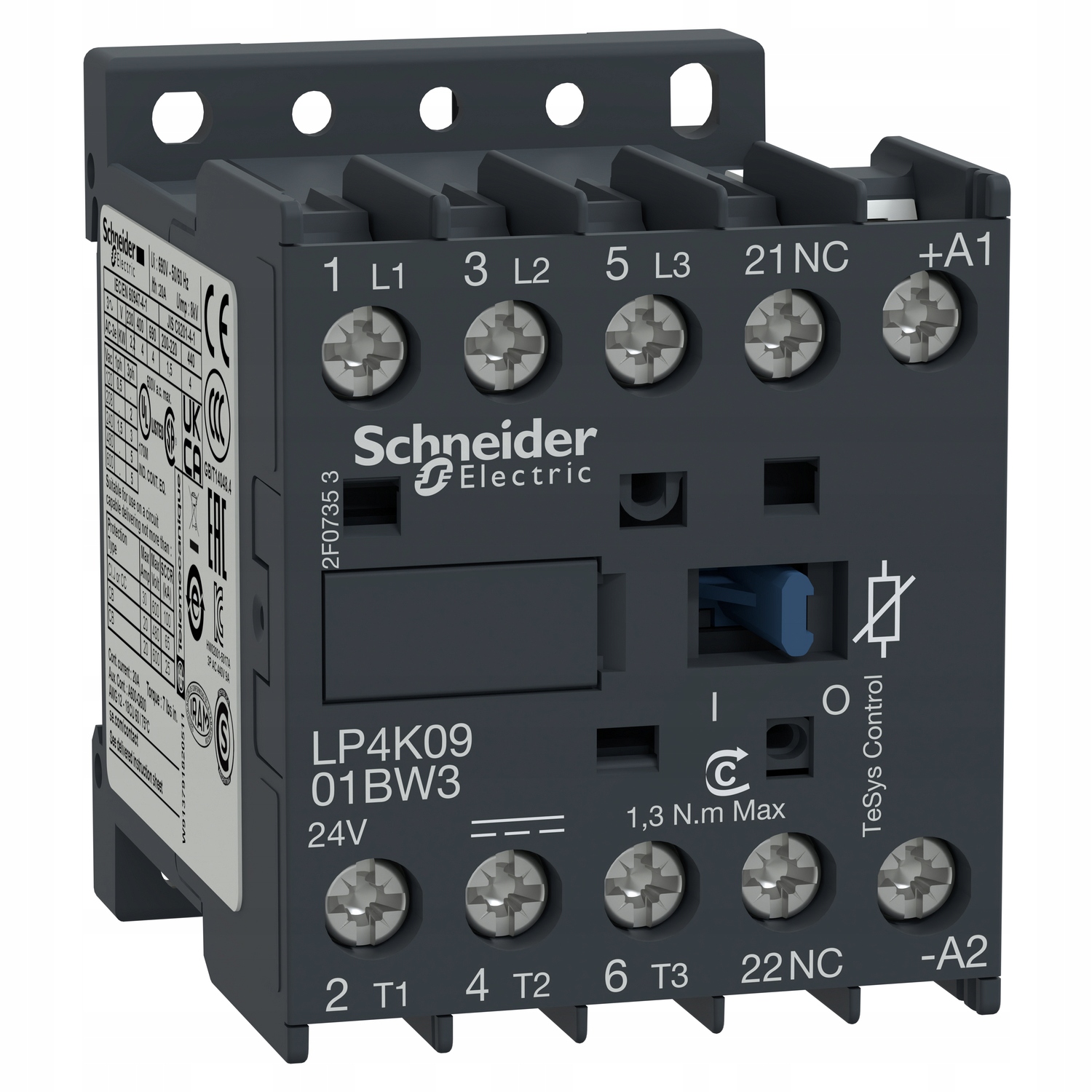

Контактор живлення, TeSys K, 9A, 3P, 1NC, котушка 24VDC, Schneider box клеми LP4K0901BW3

Контактор TeSys K, 3 полюси (3НО), для керування двигуном до 9A/690 В змінного струму-3 (4 кВт при 400 В). Має слабкострумову котушку 24 В постійного струму з модулем придушення перехідних процесів, вбудований допоміжний контакт 1NC, підключення через гвинтові клеми. Забезпечує надійність і довговічність у стандартних додатках із робочою швидкістю до 600 циклів/год в AC-3 і середовищі до 50°C. Дуже компактний (шириною 45 мм), монтується на DIN-рейку або пригвинчується. Він сертифікований за багатьма стандартами (IEC, UL, CSA, CCC, EAC), відповідає вимогам Green Premium (RoHS/REACh).

Технічні характеристики

• Асортимент продукції: TeSys
• Тип продукту або компонента: контактор
• Коротка назва пристрою: LP4K
• Застосування: керування двигуном, резистивне навантаження
• Категорія використання: AC-1, AC-3, AC-3e, AC-4
• Опис полюса: 3P
• Полюс живлення склад контактів: 3 NO
• [Ue] Номінальна напруга перемикання: ланцюг живлення/сигналізації: <= 690 В змінного струму <= 400 Гц
• Номінальний струм перемикання [Ie] (живлення ланцюга, <60 °C): 20 A AC-1 (<= 690 В); 9 A AC-3/AC-3e (<= 440 В)
• Тип керуючої напруги: широкий діапазон постійного струму
• Керуюча напруга [Uc]: 24 В постійного струму
• Потужність двигуна в кВт (50/60 Гц, AC-3/AC-3e/AC-4): 2,2 кВт (220...230 В); 4 кВт (380...415 В, 440/690 В)
• Конфігурація допоміжних контактів: 1 НЗ
• Номінальна витримувана імпульсна напруга [Uimp]: 8 кВ
• Категорія перенапруги: III
• Номінальний термічний струм із конвективним повітряним охолодженням [Ith]: 20 A (живлення ланцюга, 60 °C); 10 A (ланцюг сигналу, 50 °C)
• Irms Номінальний струм перемикання (IEC 60947): 110 A AC (ланцюг живлення); 110 A змінного струму (ланцюг сигналу)
• Номінальний струм відключення (IEC 60947): 110 A (220...440 В); 80А (500В); 70 A (660...690 V)
• [Icw] Номінальний короткочасний струм (ланцюг живлення, 50 °C): 90 A (1 с); 85А (5с); 80А (10с); 60А (30с); 45 А (1 хв); 40 А (3 хв); 20 A (>= 15 хв)
• [Icw] Номінальний короткочасний витримуваний струм (ланцюг сигналу): 80 A (1 с); 90А (500мс); 110 A (100 мс)
• Параметри резервного запобіжника (ланцюг живлення): 25 A gG (<= 440 В); 25 A aM
• Параметри резервного запобіжника (ланцюг сигналізації): 10 A gG (IEC 60947, VDE 0660)
• Середній опір: 3 мОм (Ith 20 A, 50 Гц – ланцюг живлення)
• Номінальна напруга ізоляції [Ui]: 690 В (IEC) 60947-4-1 - Схема живлення/сигналу; IEC 60947-5-1 - Схема сигналізації); 600 В (UL 508, CSA C22.2 № 14 – ланцюг живлення/сигналізації)
• Опір ізоляції (ланцюг сигналізації): > 10 МОм
• Споживана потужність у Вт: 1,8 Вт (20 °C)
• Споживана потужність у Вт: 1,8 Вт (20 °C)
• Розсіювання тепла: 1,8 Вт
• Керування діапазон напруг (<50 °C): Робочий: 0,7...1,3 Uc; Зникнення, відсічка: >= 0,10 Uc
• З'єднання - клеми (гвинтові): 1/2 фіксованого кабелю 1,5…4 мм²; 1/2 гнучкого кабелю без наконечника 0,75…4 мм²; 1 гнучкий кабель з кабельним наконечником 0,34…2,5 мм²; 2 гнучких кабелю з наконечниками 0,34…1,5 мм²; 2 гнучкі кабелі з наконечником 1,5 мм² (ланцюг живлення)
• Максимальна частота перемикання: 3600 циклів/год
• Технологія котушки: вбудований двонаправлений запобіжний діод
• Тип допоміжних контактів: миттєвий тип 1 НЗ
• Мінімальний струм перемикання (ланцюг сигналізації): 5 мА
• Мінімальна напруга вимикання (сигналізація ланцюг): 17 В
• Монтажна основа: пластина, рейка
• Момент затягування (гвинтові клеми): 0,8…1,3 Нм (Плоский $\діаметр$ 6 мм, Philips № 2, Pozi Driv № 2)
• Час роботи: 30...40 мс (заряджання котушки та закриття НО); 10...20 мс (розряд котушки та відкриття NO)
• Рівень безпеки та надійності (EN/ISO 13849-1): B10d = 1 369 863 циклів (з номінальним навантаженням); B10d = 20000000 циклів (в т.ч
