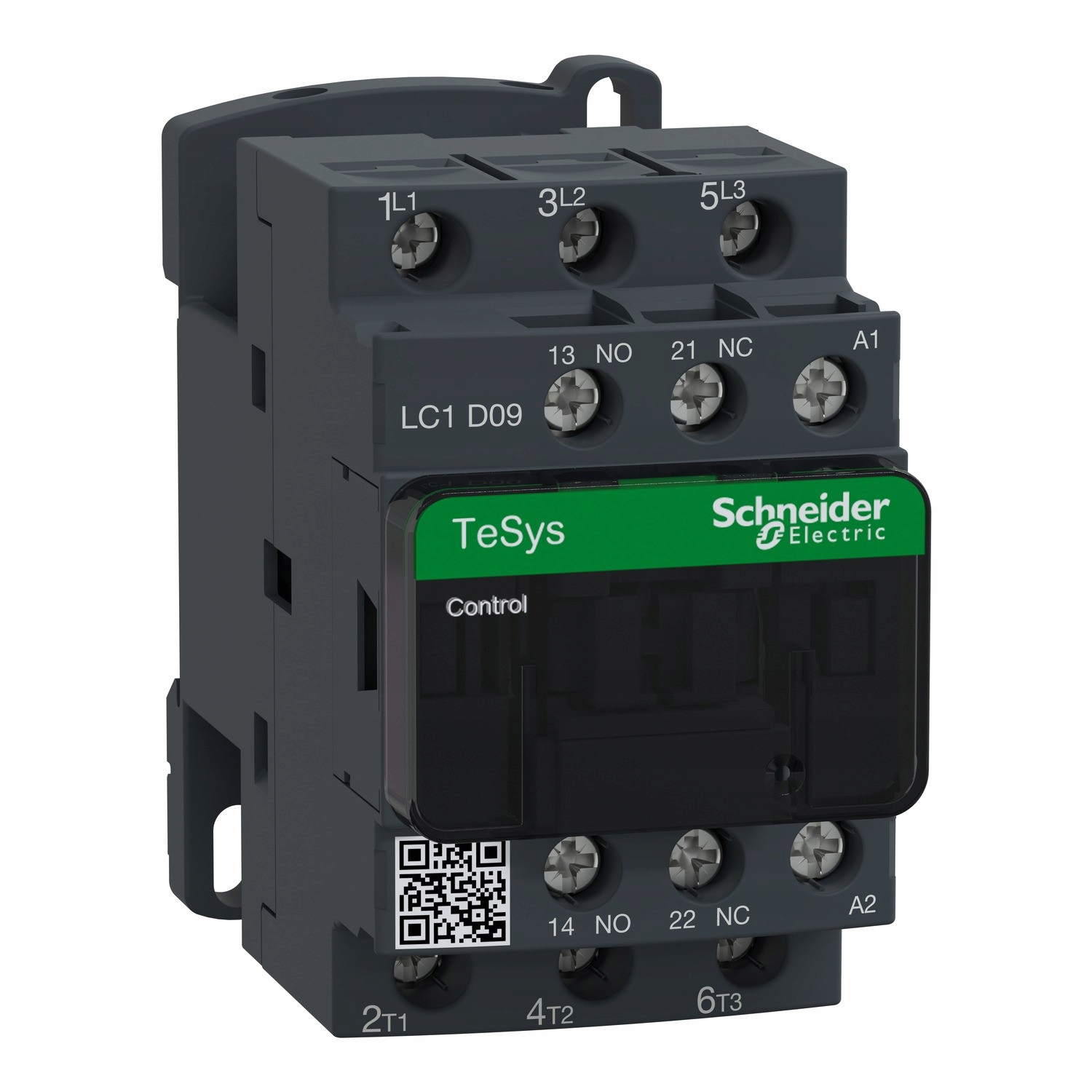

Контактор Schneider Electric Power TeSys Deca AC3 9A 3P 1NO 1NC Котушка 24VAC Гвинтові клеми LC1D09B7

LC1D09B7 — це компактний 3-полюсний контактор TeSys Deca від Schneider Electric для застосування в двигунах.

Номінальний струм 9 A AC-3 4 кВт при 400 В, включає котушку змінного струму 24 В 50/60 Гц і допоміжні контакти 1 НО + 1 НЗ.

Може використовуватися в системах безпеки.

• Номінальний струм перемикання AC-3 до 440 В: 9 A
• Напруга керування котушкою: 24 В змінного струму
• Кількість полюсів: 3
• Категорія використання згідно з IEC 60947-4-1: AC-3

Основні параметри

• Номінальний робочий струм [Ie]: 9 A 60 °C) при <= 440 В змінного струму (AC) AC-3 для ланцюга живлення
• Номінальний робочий струм [Ie]: 25 A 60 °C) при <= 440 В змінного струму (AC) AC-1 для джерела живлення ланцюга
• Номінальний струм перемикання [Ie]: 9 A 60 °C) при <= 440 В змінного струму (AC) AC-3e для ланцюга живлення
• Номінальний тепловий струм з конвективним повітряним охолодженням [Ith]: 25 A при <60 °C для силового ланцюга
• Номінальний тепловий струм з конвекційним повітряним охолодженням повітряним охолодженням [Ith] : 10 A при <60 °C для сигнального ланцюга
• Номінальний імпульс витримувана напруга [Uimp] : 6 кВ згідно з IEC 60947
• Номінальна напруга ізоляції [Ui] : Ланцюг живлення: 690 В згідно з IEC 60947-4-1
• Номінальна напруга ізоляції [Ui]: ланцюг сигналізації: 690 В згідно з IEC 60947-1
• Застосування: резистивне навантаження, двигун керування
• Висота: 77 мм
• Тип системи запуску двигуна: контактор з прямим підключенням
• Тип продукту або компонента: контактор
• Механічна довговічність: 15 Мциклів
• Електричний ресурс: 0,6 Мциклів 25 A AC-1 при Ue <= 440 В
• Електричний ресурс: 2 Мцикли 9 A AC-3 при Ue <= 440 В
• Електричний ресурс: 2 Мцикли 9 A AC-3e при Ue <= 440 В
• Технологічні котушки: без вбудованого модуля розрядника перенапруги
• Ширина: 45 мм
• Ступінь забруднення: 3
• Рівень захисту IP: передня панель IP20 відповідно до IEC 60529
• Тип допоміжних контактів: механічно підключений тип 1 NO + 1 NC відповідно до IEC 60947-5-1
• З'єднання - клеми: Силове коло: гвинтові затискачі 1 кабель(и) 1-4 мм² гнучкий без кабельного наконечника
• З'єднання - клеми: Силове коло: гвинтові затискачі 1 кабель(и) 1-4 мм² гнучкий з кабельним наконечником
• З'єднання - клеми: ланцюг живлення: гвинтові клеми 1 кабель(и) 1-4 мм², фіксований без кабельного наконечника
• З'єднання - клеми: Схема керування: гвинтові затискачі 1 кабель(и) 1-4 мм² гнучкий без кабельного наконечника
• З'єднання - клеми: схема керування: гвинтові клеми 1 кабель(и) 1-4 мм² гнучкий з кабельним наконечником
• Монтажна основа: рейка, монтаж: пластина
• Опис полюса: 3P
• Вогнестійкість: V1 відповідно до UL 94
• Напруга котушки контактора: 24 В змінного струму СТАНДАРТ
• Момент затягування: Силове коло: 1,7 Нм - у гвинтових клемах
• Затягування крутний момент: Схема керування: 1,7 Нм - гвинтові клеми
• Потужність двигуна в кВт: 2,2 кВт при 220...230 В змінного струму (AC) 50/60 Гц (AC-3)
• Потужність двигуна в кВт: 4 кВт при 380...400 В змінного струму (AC) 50/60 Гц (AC-3)
• Потужність двигуна в кВт: 4 кВт при 415...440 В змінного струму (AC) 50/60 Гц (AC-3)
• Максимальна робоча швидкість: 3600 циклів/год при <60 °C
• Вага виробу: 0,32 кг
• Комбінація контактів: 3 НО
• Перенапруга категорія: III
• Глибина: 86 мм
• Асортимент продукції: TeSys Deca

Додаткові параметри

• Вбудовані допоміжні контакти 1НО + 1НЗ дозволяють використовувати контактори в системах безпеки завдяки сертифікованим НЗ дзеркальним контактам.
• Максимальна частота перемикання за температури навколишнього середовища нижче 60 градусів за Цельсієм становить 3600.
• Доступні блоки допоміжних контактів підходять для контакторів від 9А до 115A.

Навколишнє середовище

• Стандарти: CSA C22.2 № 14
• Стандарти: EN 60947-4-1
• Стандарти: EN 60947-5-1
• Стандарти: IEC 60947-4-1
• Стандарти: IEC 60947-5-1.
• Стандарти: UL 508. доставка)
• Сертифікати продукції: UL
• Сертифікати продукції: DNV
• Сертифікати продукції: BV
• Сертифікати продукції: CCC
• Сертифікати продукції: UKCA
• Робоча висота (у метрах над рівнем моря): 0...3000 м
• Температура навколишнього середовища для роботи: -40-60 °C
• Температура навколишнього середовища для роботи: 60-70 °C зі зниженням
• Температура навколишнього середовища для зберігання: -60-80 °C
• Стійкість до кліматичних умов: відповідно до IACS E10
• Стійкість до кліматичних умов: відповідно до IEC 60947-1 Додаток Q категорії D
• Вогнестійкість: 850 °C згідно з IEC 60695-2-1

Переваги

• Сучасний дизайн
• Простий вибір
• Надійність
• Універсальність
• Гнучке підключення
