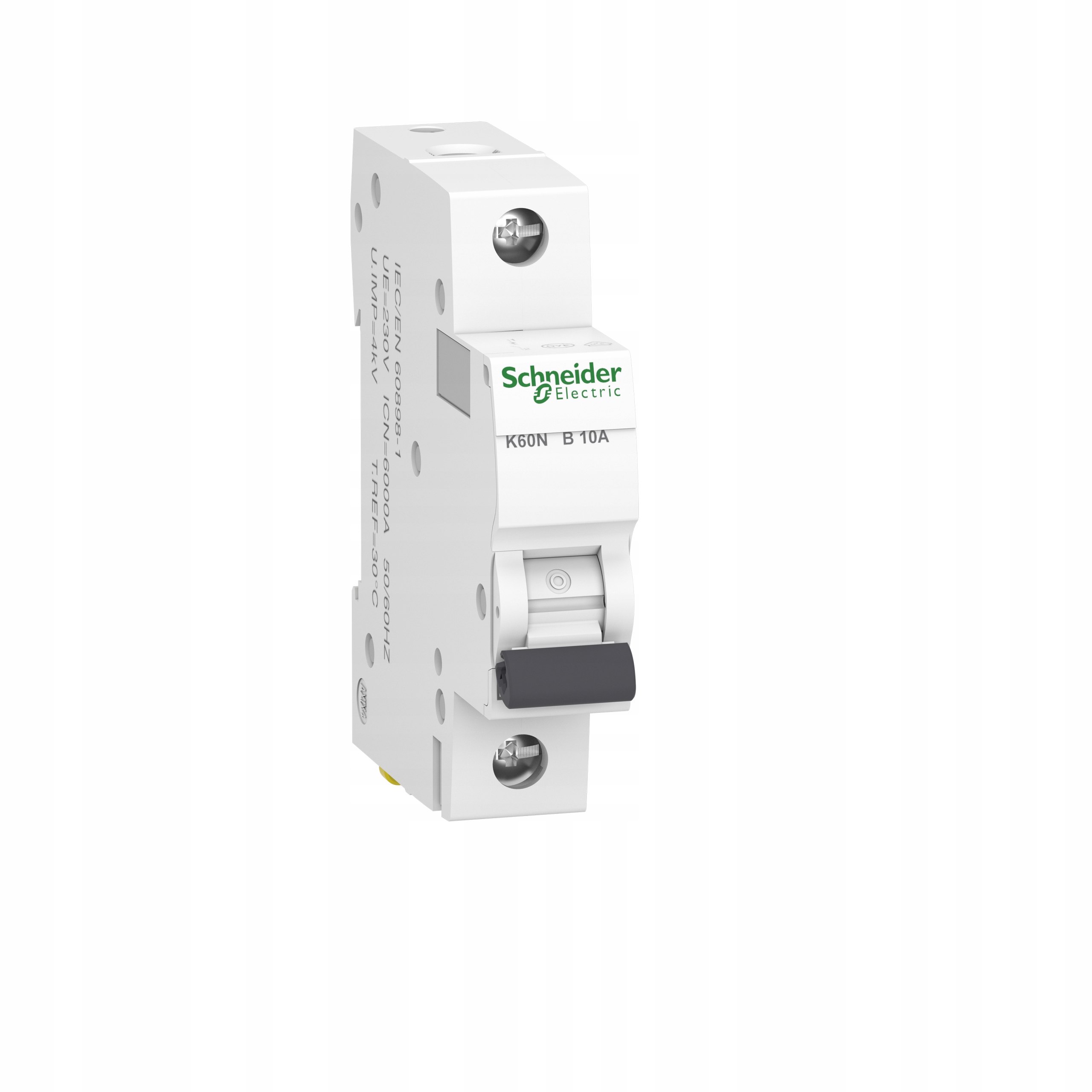

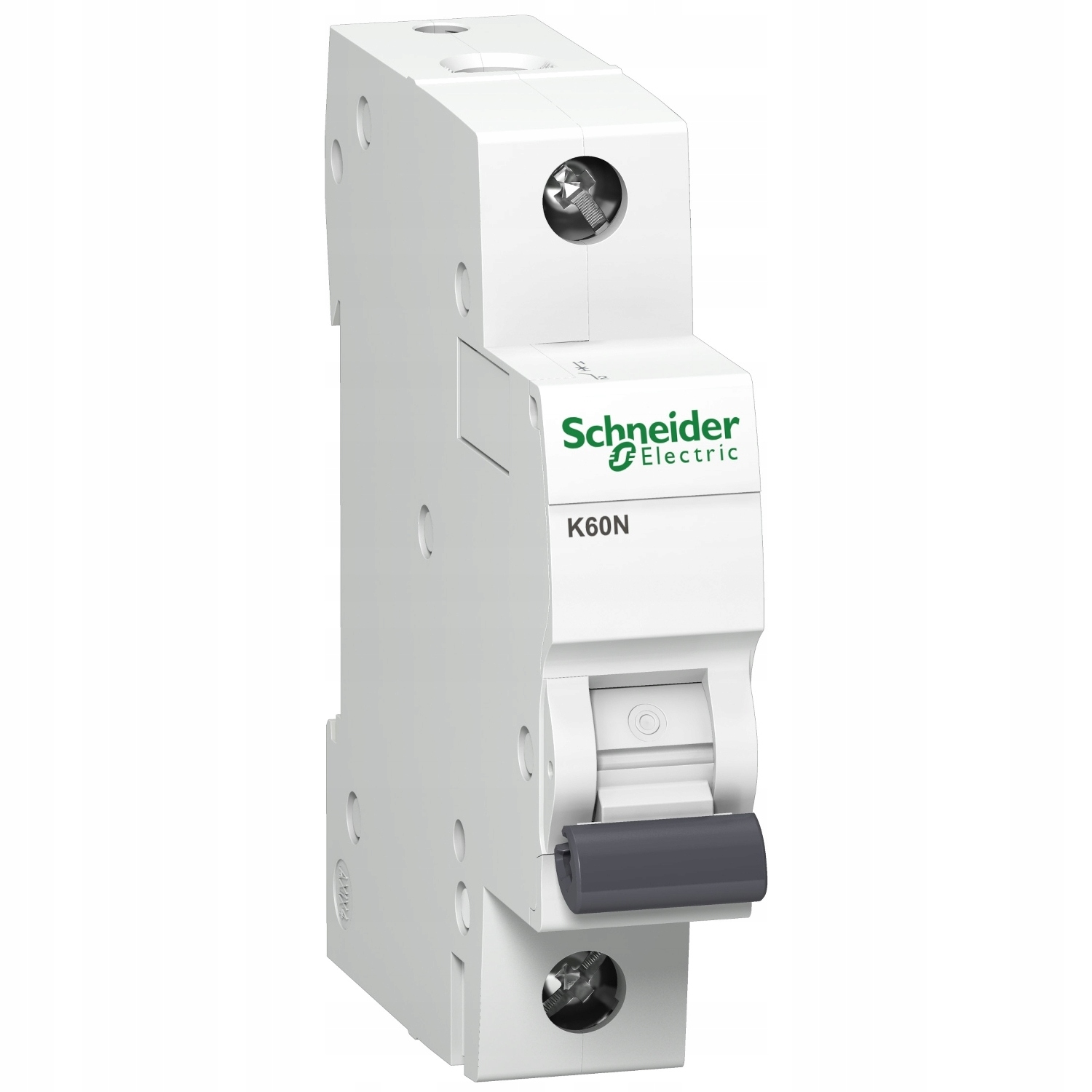

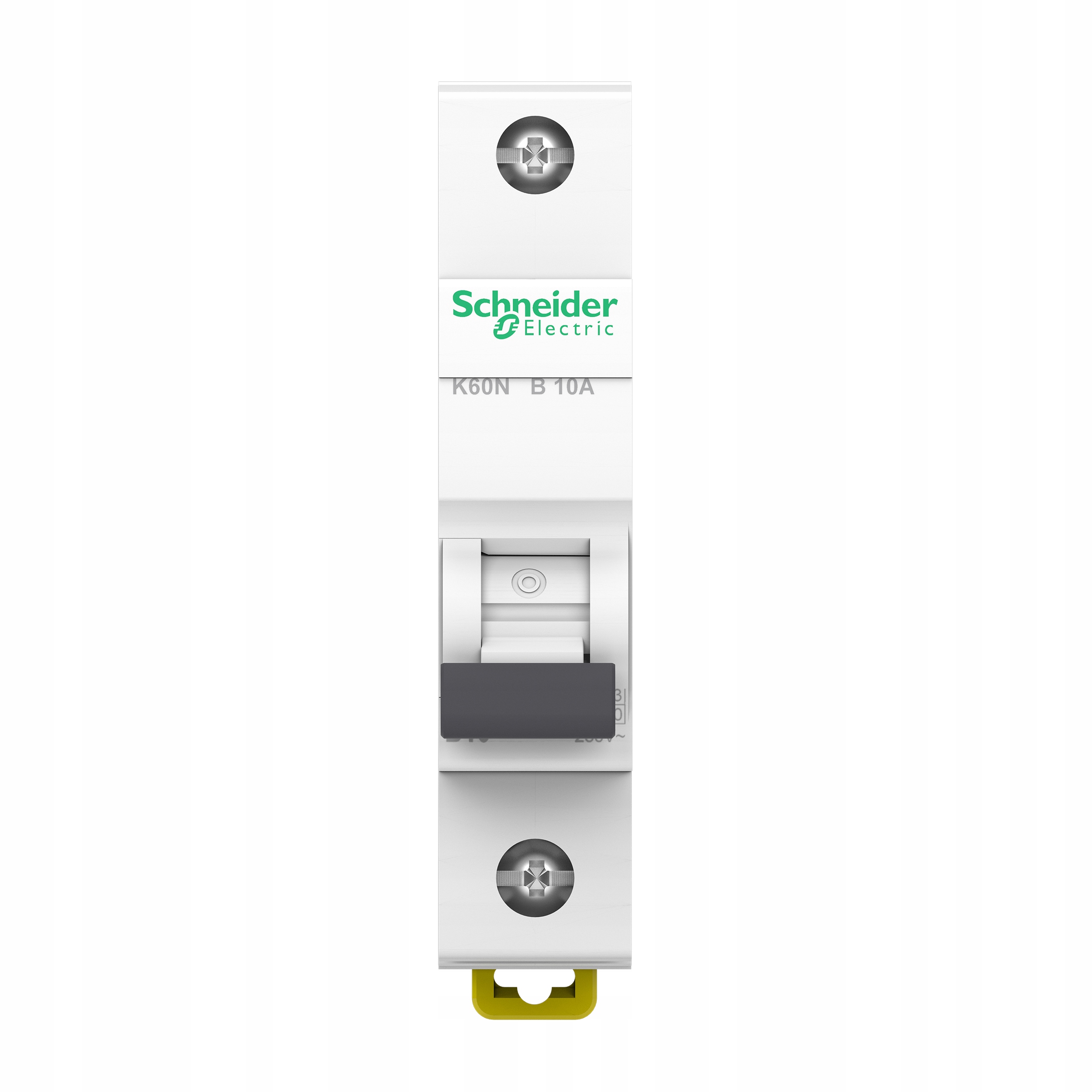

Автоматичний вимикач Schneider Electric K60 K60N-B10-1 B 10A 1-полюсний, A9K01110

Основні параметри

• Сертифікати продукту: VDE
• сертифікати продукції: OVE
• [In] номінальний струм: 10 A
• Асортимент продукції: Acti 9
• характеристики: B
• li>
• Стандарти: EN/IEC 608981
• кількість захищених полюсів: 1
• тип мережі: змінний струм (AC)
• тип виробу або компонента : автоматичний вимикач
• Назва виробу: Acti 9 K60
• Категорія використання: категорія A згідно з IEC 609472
• асортимент продукції: Acti 9
• відключаюча здатність: 6000 A Icn при 230 В змінного струму 50/60 Гц відповідно до EN/IEC 608981
• функція ізоляції: так відповідно до EN/IEC 608981
• Полярний опис: 1P
• застосування пристрою: розповсюдження
• коротка назва пристрою: K60N
• технологія запуску: термомагнітна

Додаткові параметри

• [Ics] Номінальна робоча вимикаюча здатність: 6000 A 100 % відповідно до EN/IEC 608981 230 В змінного струму 50/60 Гц
• висота: 81 мм
• індикація контакту: НІ
• захист від залишкового струму: без
• монтажна основа: DIN-рейка
ширина у модулях 9 мм: 2
• верхня межа магнітного спрацьовування: 3...5 x In
• клас обмеження: 3 згідно з EN/IEC 608981
• відповідність до збірних шин і розподільних блоків: нижня сторона: подвійне з’єднання
• Вага виробу: 0,12 кг
• з’єднувальні клеми: клеми тунельного типу (вихідні/вихідні) 0,535 мм² жорсткі
• li>клеми клеми: клеми тунельного типу (сторона живлення) 0,535 мм² жорсткі
• клеми клеми: клеми тунельного типу (вихідні/вихідні) 0,525 мм² гнучкі
• з'єднувальні клеми: клеми тунельного типу ( сторона живлення) 0,525 мм² гнучка
• довжина смуги: 14 мм для підключення вгору або вниз
• тип керування: важіль
• Номінальна напруга ізоляції [Ui]: 440 В змінний струм (AC) 50/60 Гц відповідно до EN/IEC 608981
• Тип монтажу: стаціонарний
• Електрична довговічність: 20000 циклів
• механічна довговічність: 20000 циклів
• Код сумісності: K60. >
• колір: білий
• Ширина: 18 мм
• Сегмент ринку: житлові будинки
• Сегмент ринку: невеликі об'єкти комерційні
• глибина: 70 мм
• Момент затягування: 3,53,5 Нм вгору або вниз

Робоче середовище

• тропікалізація: 2 згідно з IEC 600681
• Ступінь захисту IP: IP20 згідно з IEC 60529
• Ступінь забруднення: 2 згідно з IEC 608981
• Ступінь забруднення: 2 згідно з EN 608981
• Температура навколишнього середовища для зберігання: 2585 °C
• відносна вологість: 9595 % при 5555 °C
• Категорія перенапруги: II
• висота (в метрах над рівнем моря): 0...2000 м

Автоматичний вимикач Schneider Electric серії K60N, номер за каталогом A9K01110, K60N-B10-1, 1-полюсний (однополюсний), 10A, характеристика B, номінальний струм короткого замикання 6kA, забезпечує коротке замикання ланцюг і захист від перевантаження. Мініатюрний автоматичний вимикач, адаптований до потреб житлового та подібного будівництва. Подвійні клеми знизу (рейка + кабель). Гофровані клеми для підвищеної надійності з'єднання. Snap contact - швидкість замикання контактів не залежить від швидкості маневрування важелем пристрою.

Серія автоматичних вимикачів надструму K60 забезпечує захист від короткого замикання та перевантаження ланцюга.

Серія автоматичних вимикачів K60 включає 1- та 3-полюсні пристрої з характеристиками B і C. Схема надструму вимикачі з характеристикою В використовуються для захисту розеток загального призначення, освітлювальних та опалювальних контурів. Автоматичні вимикачі максимального струму з характеристикою C призначені для захисту електроприводів, ланцюгів освітлення та керування. Автоматичні вимикачі К60 - це пристрої з силою короткого замикання 6кА.

Діапазон струмів для автоматичних вимикачів К60 від 2 до 63А. Великою перевагою автоматичних вимикачів максимального струму К60 є можливість їх ошиновки знизу гребінчастою рейкою. Кожен автоматичний вимикач К60 характеризується високою електричною та механічною міцністю.

Пристрої серії К60 відповідають один одному за формою, зовнішнім виглядом і стандартом підключення. Якість автоматичних вимикачів K60 підтверджено випробуваннями Schneider Electric.

1 - Зубчасті затискачі запобігають вислизанню дротів - підвищена сила затиску

2 - З'єднання

• Знизу за допомогою лопати
• Знизу або зверху

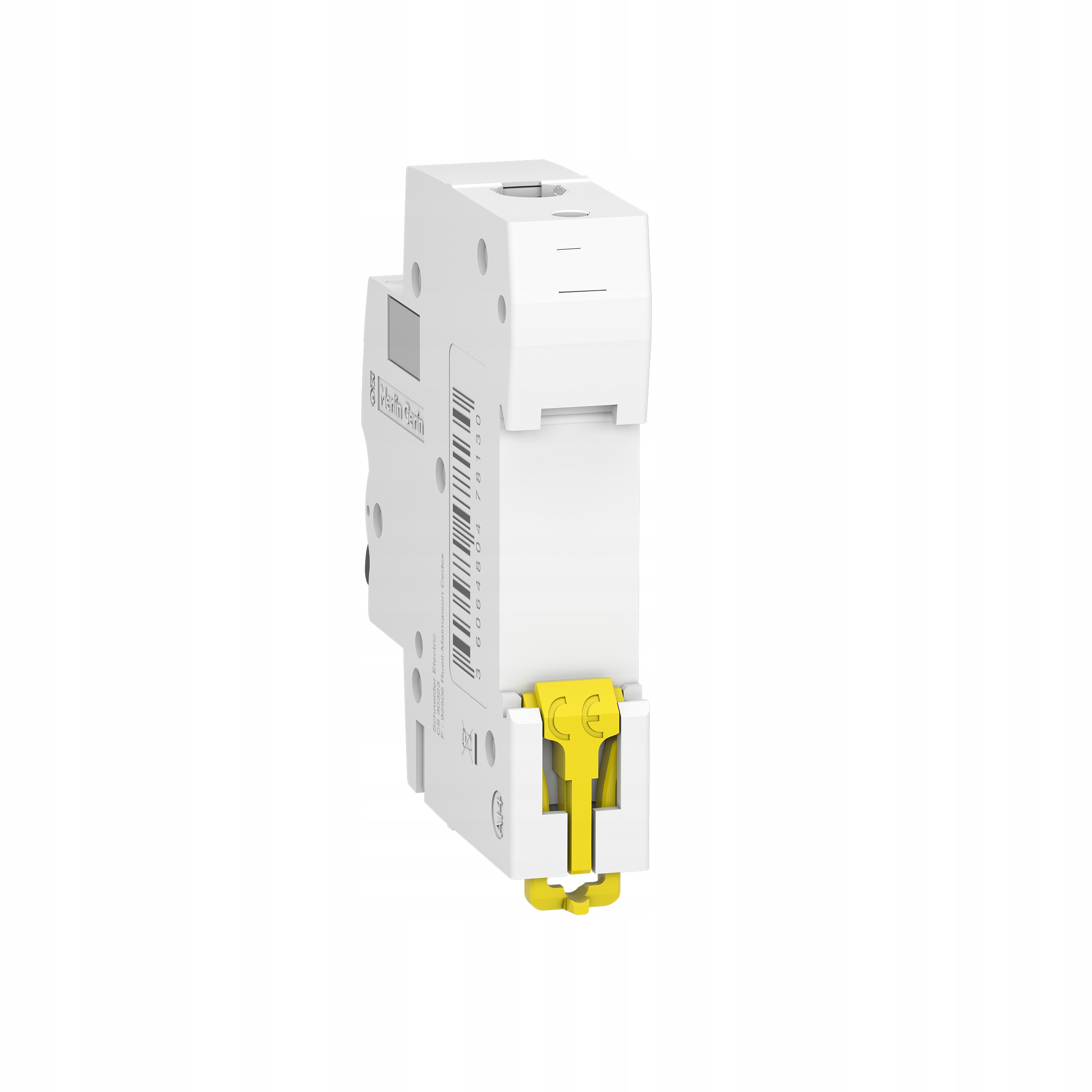

3 – Пристрій навісного замка

Автоматичні вимикачі надструму K60 є пристроями з високою електричною та механічною міцністю. Кожен захисний автомат К60 забезпечує швидке замикання контактів, незалежно від швидкості переміщення важеля приводу.

Завдяки тому, що захисні автомати К60 оснащені зубчастими клемами, які запобігають з’єднанню проводів вислизаючи, можна домогтися збільшення сили притиску. Перевагою автоматичних вимикачів надструму є можливість їх ошиновки знизу гребінчастою рейкою і з’єднання проводами зверху і знизу.
