Schneider Electric, 3-полюсний автоматичний вимикач Acti9 iC60N-C10-3 C 10A, A9F04310

Основні параметри

• Номінальний струм [In]: 10 A
• вимикаюча здатність: 6000 A Icn при 400 В змінного струму (AC) 50/60 Гц відповідно до EN/IEC 608981
• вимикаюча здатність: 36 кA Icu при 12...60 В струму змінний струм (AC) 50/60 Гц відповідно до EN/IEC 609472
• вимикаюча здатність: 10 кА Icu при 380...415 В змінний струм (AC) 50/60 Гц відповідно до EN/IEC 609472 < /li>
• вимикаюча здатність: 20 кА Icu при 220...240 В змінного струму (AC) 50/60 Гц відповідно до EN/IEC 609472
• вимикаюча здатність: 6 кА Icu при 440 V змінного струму (AC) 50/60 Гц відповідно до EN/IEC 609472
• розривна здатність: 36 кА Icu при 100...133 В змінного струму (AC) 50/60 Гц відповідно до EN/IEC 609472
• вимикаюча здатність: 10 кА Icu при <= 180 В постійного струму (DC) відповідно до EN/IEC 609472
• Асортимент продукції: iC60
• характеристики: C
• Стандарти: IEC 609472
• Стандарти: EN 609472
• Стандарти: IEC 608981
• Стандарти: EN 608981
• ізоляційна функція: так згідно з EN 608981
• ізоляційна функція: так згідно з EN 609472
• ізоляційна функція: так згідно з IEC 608981
• ізоляційна функція: так відповідно до IEC 609472
• кількість захищених полюсів: 3
• тип мережі: постійний струм (DC)
• тип мережі: змінний струм (AC)
• символ відключаючої здатності: N
• Опис полюса: 3P
• Тип продукту або компонента: мініатюрний автоматичний вимикач
• Назва продукту: Acti 9 iC60< /li>
• Категорія використання: категорія A згідно з EN 608981
• Категорія використання: категорія A згідно з IEC 608981
• застосування пристрою: розповсюдження
• коротка назва пристрою: iC60N
• технологія запуску: термомагнітна
• асортимент: Acti 9

Додаткові параметри

• Номінальний робочий струм відключення [Ics]: 15 кА 75% відповідно до EN 609472 220...240 В змінного струму (AC) 50/60 Гц
• Номінальний робочий струм відключення [Ics]: 7,5 кА 75% згідно з EN 609472 380...415 В змінного струму (AC) 50/60 Гц
• Номінальний робочий струм відключення [Ics]: 4,5 кА 75% згідно з EN 609472 440 В змінного струму (AC) 50/60 Гц
• [Ics] номінальний робочий струм відключення: 15 кА 75% згідно з IEC 609472 220...240 В змінного струму ( AC) 50/60 Гц
• [Ics] номінальний робочий струм відключення: 7,5 кА 75% відповідно до IEC 609472 380...415 В змінного струму (AC) 50/60 Гц
• [Ics] номінальний робочий струм відключення: 4,5 кА 75 % згідно з IEC 609472 440 В змінного струму (AC) 50/60 Гц
• [Ics] номінальний робочий струм відключення: 27 кА 75 % згідно з IEC 609472 12...133 В змінного струму (AC) 50/60 Гц
• [Ics] номінальний робочий струм відключення: 27 кА 75% відповідно до EN 609472 12...133 В змінного струму (AC) 50/60 Гц. робоча відключаюча здатність: 6000 A 100% відповідно до IEC 608981 400 В змінного струму (AC) 50/60 Гц
• [Ics] номінальний робочий відключаючий струм: 10 kA 100% відповідно до IEC 609472 125... 180 В постійного струму (DC)
• [Ics] номінальний робочий струм відключення: 10 кА 100% відповідно до EN 609472 125...180 В постійного струму (DC)
• Номінальна ізоляція напруга [Ui] : 500 В змінного струму (AC) 50/60 Гц відповідно до EN 609472
• Номінальна напруга ізоляції [Ui] : 500 В змінного струму (AC) 50/60 Гц відповідно до IEC 609472< /li li>
• висота: 91 мм
• електрична стійкість: 10000 циклів
• індикація положення контакту: так
• захист від залишкового струму: окремий блок
• li>
• монтажна основа: DIN-рейка
• механічна стійкість: 20 000 циклів
• ширина в модулях 9 мм: 6
• Код сумісності: iC60
• верхня межа магнітного спрацьовування: 8 x In +/ 20 %
• клас обмеження: 3 згідно з EN 608981
• клас обмеження: 3 згідно з IEC 608981
• місцева сигналізація: індикатор відключення
• номінальна імпульсна напруга [Uimp]: 6 кВ згідно з EN 609472
• номінальна імпульсна напруга [Uimp]: 6 кВ згідно з IEC 609472
• колір: білий
• Ширина: 54 мм
• Сегмент ринку: житлові будинки
• Сегмент ринку: невеликі комерційні приміщення
• глибина: 78,5 мм
• Момент затягування: 22 Нм зверху або знизу
• Вага продукту: 0,375 кг
• з'єднувальні клеми: подвійний затискач (верхній або знизу) 125 мм² жорсткі
• з'єднувальні клеми: подвійний затискач (верхній або нижній) 116 мм² гнучкий
• довжина ізольованої ділянки: 14 мм для верхнього або нижнього з'єднання
• тип керування: важіль
• [Ue] номінальна робоча напруга: 220...240 В змінного струму (AC) 50/60 Гц
• [Ue] номінальна робоча напруга: 400 В змінний струм (AC) 50/60 Гц
• [Ue] номінальна робоча напруга: 380...415 В змінний струм (AC) 50/60 Гц
• [Ue] номінальна робоча напруга напруга: 440 В струм змінний струм (AC) 50/60 Гц
• [Ue] номінальна робоча напруга: 12...133 В змінний струм (AC) 50/60 Гц
• [Ue] номінальна робоча напруга: 125...180 В постійного струму (DC)

Робоче середовище

• sto

Автоматичний вимикач Schneider Electric серії iC60N, контрольний номер A9F04310

• 3-полюсний
• номінальний струм - 10A
• Характеристики C
• міцність короткого замикання 6кА
• забезпечує захист від коротких замикань і перевантажень
• можливість прямого з'єднання двох проводів з різними поперечними перерізами
• оптичний індикатор Visi-Trip електричного відключення, білий і червоний
• Індикатор Visi Safe гарантує, що вихідний контур завжди захищений, сигналізує про безпечний стан контактів
• можливість демонтаж окремого пристрою без необхідності зняття з’єднувальної рейки< /li>
• знімається з DIN-рейки без інструментів

Програма лояльності ELEKTROKLUB - найкраща партнерська програма для бізнес-клієнтів в галузі електротехніки.

• Покупці які попередньо реєструються на сайті програми , купуючи бонусні продукти в дистриб’юторів Electroclub, вони отримують бали, які можна обміняти на призи або кошти на передплачену картку VISA.
• Програма працює автоматично і не потребує надсилання сканів рахунків-фактур, кодів з упаковок тощо.
• Список бонусних продуктів доступний на сайті програми Електроклуб.

ЦЕЙ ПРОДУКТ БЕРЕ УЧАСТЬ У ПРОГРАМІ ЛОЯЛЬНОСТІ ЕЛЕКТРОКЛУБ

iC60N від Schnieder Electric відповідають як будівельним, так і промисловим стандартам. Завдяки цьому їх можна використовувати в житлових і громадських будівлях. Їх безсумнівною перевагою є система VisiTrip, тобто два індикатори на лицьовій стороні:

- індикатори відключення - червоним кольором вказує на відключення через порушення

- індикатор зміни контакту - видимий зелена смужка гарантує фізичне розмикання контактів і дозволяє виконувати дії у вихідному ланцюзі в цілковитій безпеці.

Вимикачі оснащені подвійними засувками, які дозволяють знімати їх із контактної рейки без використання інструментів . Великою перевагою цієї серії є широкий асортимент пристроїв. Автоматичні вимикачі iC60N/H доступні у версіях 1P, 2P, 3P, 4P з характеристиками B, C, D до 63A.

1-Ізольовані роз’єми IP20

2- Велика площа для маркування ланцюгів

3-Подвійна засувка дозволяє знімати камеру спереду без інструментів і без видалення контактної рейки

4-контактний індикатор стану

• Відключення ізоляції відповідно до вимог стандарту IEC/EN 60947-2.
• Видимий зелена смужка гарантує фізичне розмикання контактів і дозволяє виконувати операції на дренажному ланцюзі в цілковитій безпеці

Вікно індикатора 5 відключень

Вказується відключення через несправність червоним індикатором спереду

6 - Подвійні клеми для підключення зверху або знизу: кабель або контактна рейка

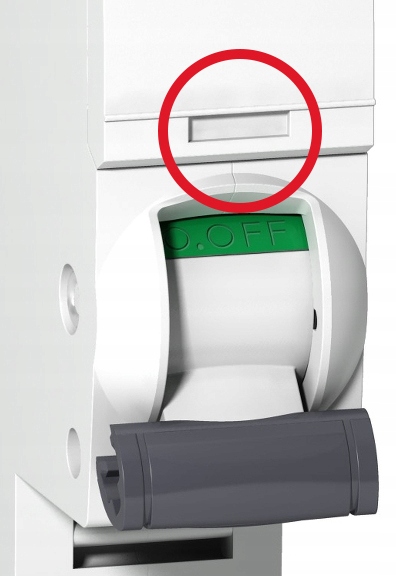

VisiSafe

Використання VisiSafe™ гарантує, що вихідний контур завжди захищений, незалежно від умов перенапруги, ступеня зносу та досвіду оператора, навіть у найбільш вимогливі умови. Зелений індикатор вказує на безпечний стан контактів.

Спеціальні захисні функції:

• Стійкість до найвищої перенапруги: Uimp = 6 кВ
• Гарантія довша робота обладнання, незважаючи на захист від перенапруги
• Найвища стійкість до забруднення серед модульних пристроїв: рівень забруднення 3
• Справді універсальний продукт, який працює за будь-яких умов
• Номінальна напруга ізоляції: 500 В
• Повна безпека людини, яка маневрує важелем приводу.

VisiTrip мінімізує час простою та скорочує час ремонту. Визначайте несправності з першого погляду та легко визначайте стан мережі. VisiTrip лише сигналізує про несправні виходи, забезпечуючи швидку діагностику, вирішення проблеми та повторне підключення навантажень для полегшення керування будівлею та скорочення часу простою

Спеціальні захисні характеристики:

• Стійкість до найвищої стрибкової напруги: Uimp = 6 кВ
• Гарантія тривалої роботи обладнання, незважаючи на умови перенапруги
• Найвища стійкість до забруднення серед модульних пристроїв: рівень забруднення 3
• Справді універсальний продукт, який працює в будь-яких умовах
• Номінальна напруга ізоляції: 500 В
• Повна безпека особа, яка маневрує важелем приводу.

Модульне обладнання Acti 9 Schneider Electric встановлює найвищі стандарти щодо безпеки електромонтажу та можливостей сигналізації та керування за допомогою систем зв’язку. Модульне обладнання Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну її експлуатації. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковим відключенням. Модульне обладнання Acti 9 спрощує кінцевий розподіл енергії в будівлях і промислових підприємствах. З появою нових стандартів встановлення або зміною вимог до будівлі модульне обладнання Acti 9 можна легко розширити. Це гнучка та відкрита система, комплексні та інтегровані елементи якої можуть взаємодіяти з будь-якою системою управління будівлею. Пристрої Acti9 гарантують повну безпеку під час експлуатації завдяки VisiSafe.

Екологічна етикетка преміум-класу

Екологічна етикетка преміум-класу Green — це зобов’язання Schneider Electric надавати продукти з найвищими екологічними показниками у своєму класі. Це означає:
