Сенсорна панель LCD 5" 800x480 825nit DWIN

Код: 12828496061
Як замовити
5849 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №42901730
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 33

Просматривая «Сенсорна панель LCD 5" 800x480 825nit DWIN» данный товар из каталога «Дисплеи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

Універсальний модуль HMI з 5-дюймовим дисплеєм і ємнісною сенсорною панеллю.

Характеристики DMG80480T050-09WTC:

  • На основі T5L із системою DGUS II
  • 5" IPS-TFT-LCD, 262 тис. кольорів 800 *480 пікселів
  • Високі кути огляду: 85°/85°/85°/85°(L/R/U/D)
  • Висока яскравість: 825ніт
  • Чіп RTC
  • Зв'язок UART\RS232
  • Ємнісний сенсорний
  • Інтерфейс: інтерфейс TTL/CMOS,8Pin_2.0mm FCC

Принцип роботи дисплеїв DWIN HMI

Зовнішній вигляд інтерфейсу користувача та принципи його роботи розроблені за допомогою спеціального додатку DGUS TOOL. Ми можемо завантажувати готову графіку, створювати кнопки, діаграми, поля для введення даних тощо, а потім ми переносимо скомпільовані файли на карту пам’яті SD, з якої вони копіюються в пам’ять дисплея.

Обслуговування з боку мікроконтролера зводиться до надсилання та отримання раніше визначених кадрів даних через інтерфейс UART.

Специфікація DMG80480T050-09WTC

Інтерфейс:

  • Швидкість передачі: 3150~3225600 біт/с, тип. 115200 біт/с
  • Вихідна напруга:

    Вихід 1, Iout =1 мА 3,0~3,3

    Вихід 0, Iout = -1 мА 0,0~0,3

  • Вхідна напруга (RXD):

    Вхід 1， Iin = 1mA；2,4-5,0V,

    Вхід 0， Iin = -1mA；0~0,5V

  • Режим роботи:

    UART2: N81

    UART4: N81/E81/O81/N82 4 (налаштовується програмним забезпеченням)

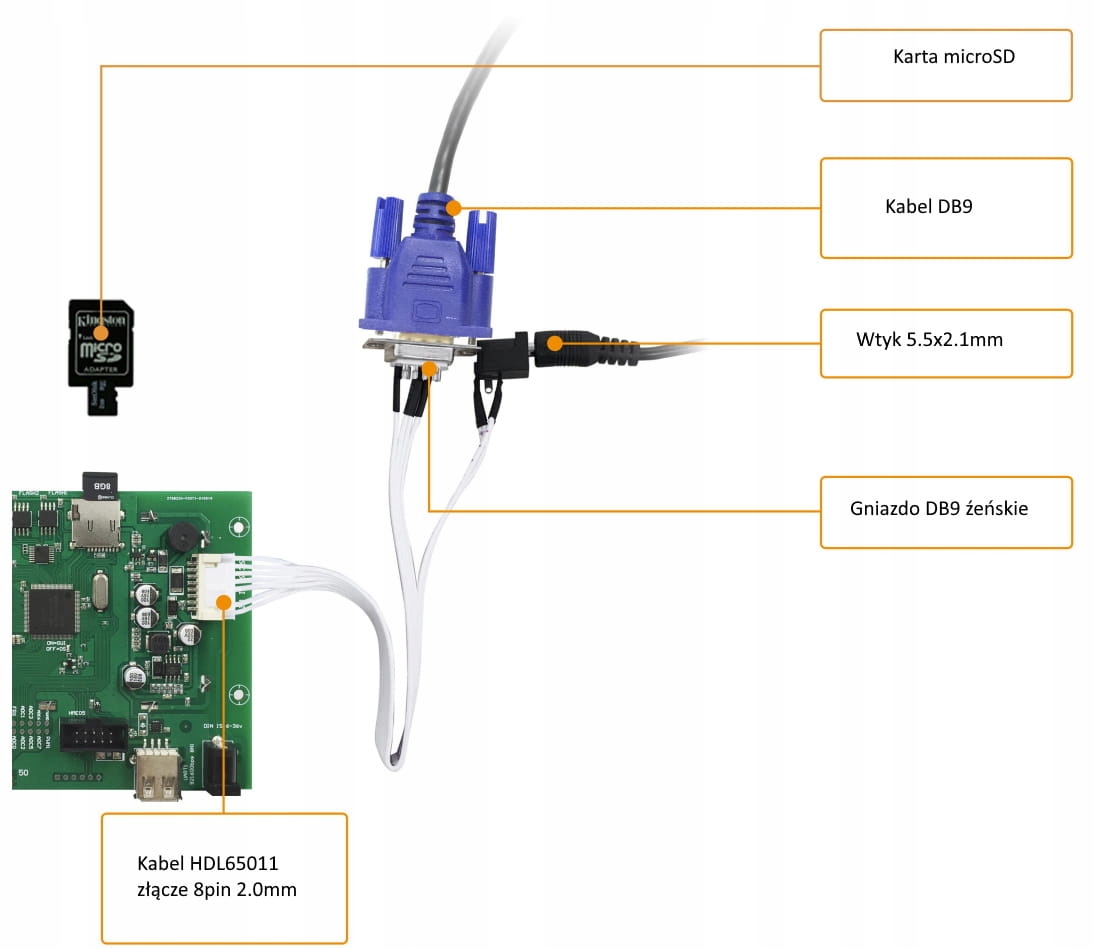

  • Конектори користувача:

    - 8Pin_2.0mm FCC для живлення та зв’язку, швидкість: 12 Кбайт/с

  • Флеш-пам'ять: 64 МБ НЕ флеш-пам'ять для графіки, шрифтів, аудіофайлів. Кількість записів понад: 100 000
  • Вбудований зумер
  • Інтерфейс картки SD: FAT32, швидкість завантаження даних: 4 Мбіт/с
  • Інтерфейс PGT05: для оновлення ядра DGUS

Дисплей:

  • Кількість кольорів: 262K
  • Тип РК-дисплея: IPS
  • Кути огляду: 85°/85°/85°/85° (L/R/U/D)
  • Роздільна здатність 800x480
  • Світлодіодне підсвічування
  • Яскравість:  825ніт

Сенсорна панель:

  • Тип: CTP (Ємніснасенсорна панель)
  • Структура: структура G+G із покриттям із загартованого скла Asahi
  • Сенсорний режим: підтримує дотик і гортання
  • Твердість поверхні: 6H
  • Проникність світла: понад 90%

Потужність:

  • Напруга живлення: 6~36 В, рекомендовано 12 В
  • Струм споживання з підсвічуванням: VCC = +12 В, 210 мА
  • Споживання струму з вимкненим підсвічуванням: VCC = +12 В, 100 мА

Набір включає:

  • DMG80480T050-09WTC LCD 5" 800x480 ємнісна сенсорна панель DWIN HMI
