3-секційний гідравлічний набір 40 л/хв для TURA з плаваючою секцією та засувкою для TURA

КОД SKRAW MET: [8466]

Виробник: SM-G (SKRAW MET GROUP)

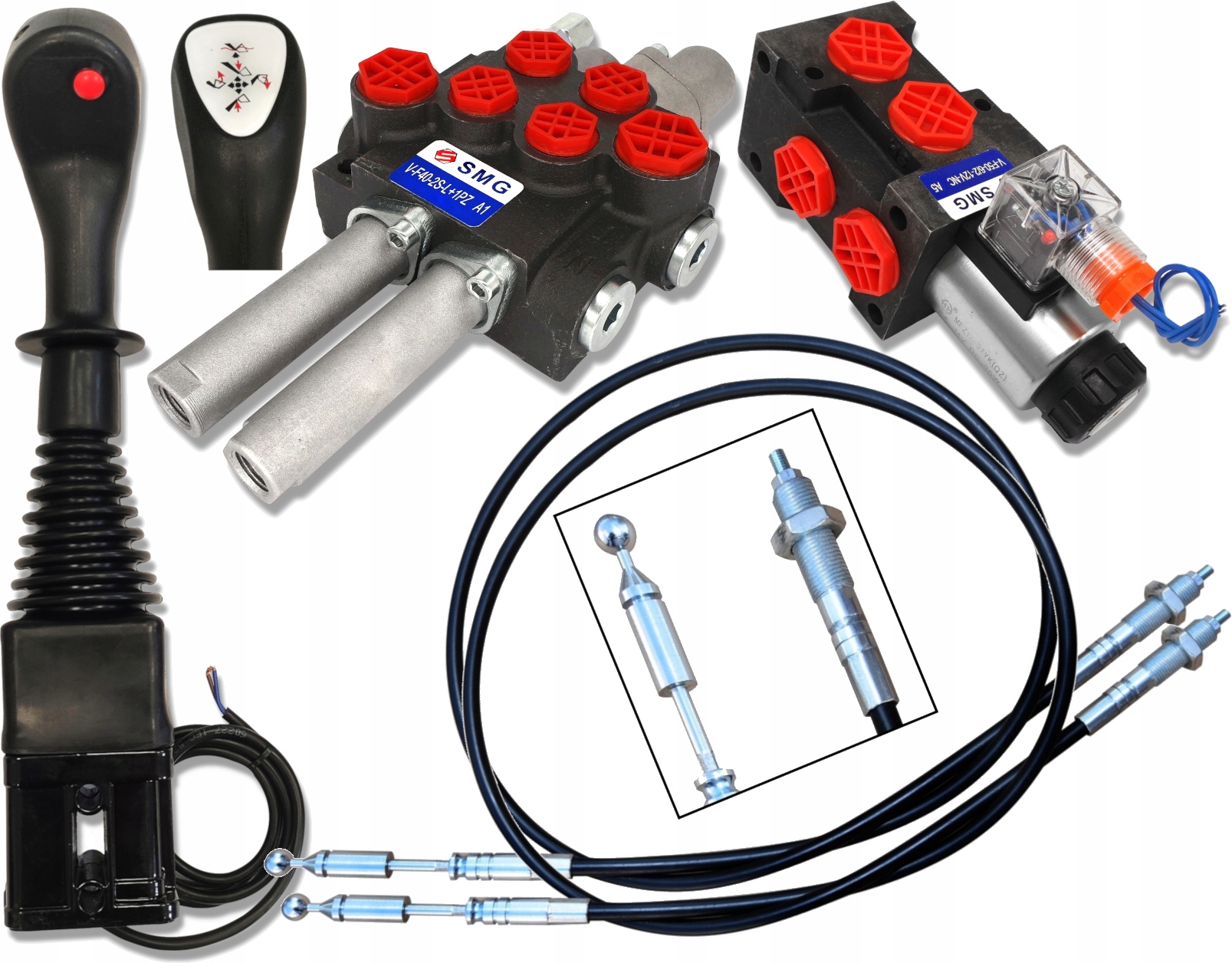

Вміст набору:

• кульковий джойстик з 1 кнопка [0171]
• 2x кабель довжиною 2м [0203]
• гідравлічний розподільник для кабелів 2 секції 40л / хв - плаваюча секція + засув [1720]
• електромагнітний клапан - дільник 6/2 12 В 50 л/хв [2547]
< /ul >

Набір ідеально підходить для машин і пристроїв з гідравлічним приводом. Гарантує ефективне керування двома секціями в фронтальних навантажувачах TUR (підйом рами та нахил лопати) та однією додатковою секцією після натискання кнопки.

Набір має багато переваг,які впливають на динамічне, швидке та безпечне керування машиною.

Може використовуватись у сільському господарстві, плодівництві, лісовому господарстві та будівництві. Пристосований для роботи в: сільськогосподарських машинах, тракторах, обприскувачах, турах, циклопах, навантажувачах HDS, будівельних машинах, навантажувачах, екскаваторах, підмітальних машинах, промислових машинах та ін.

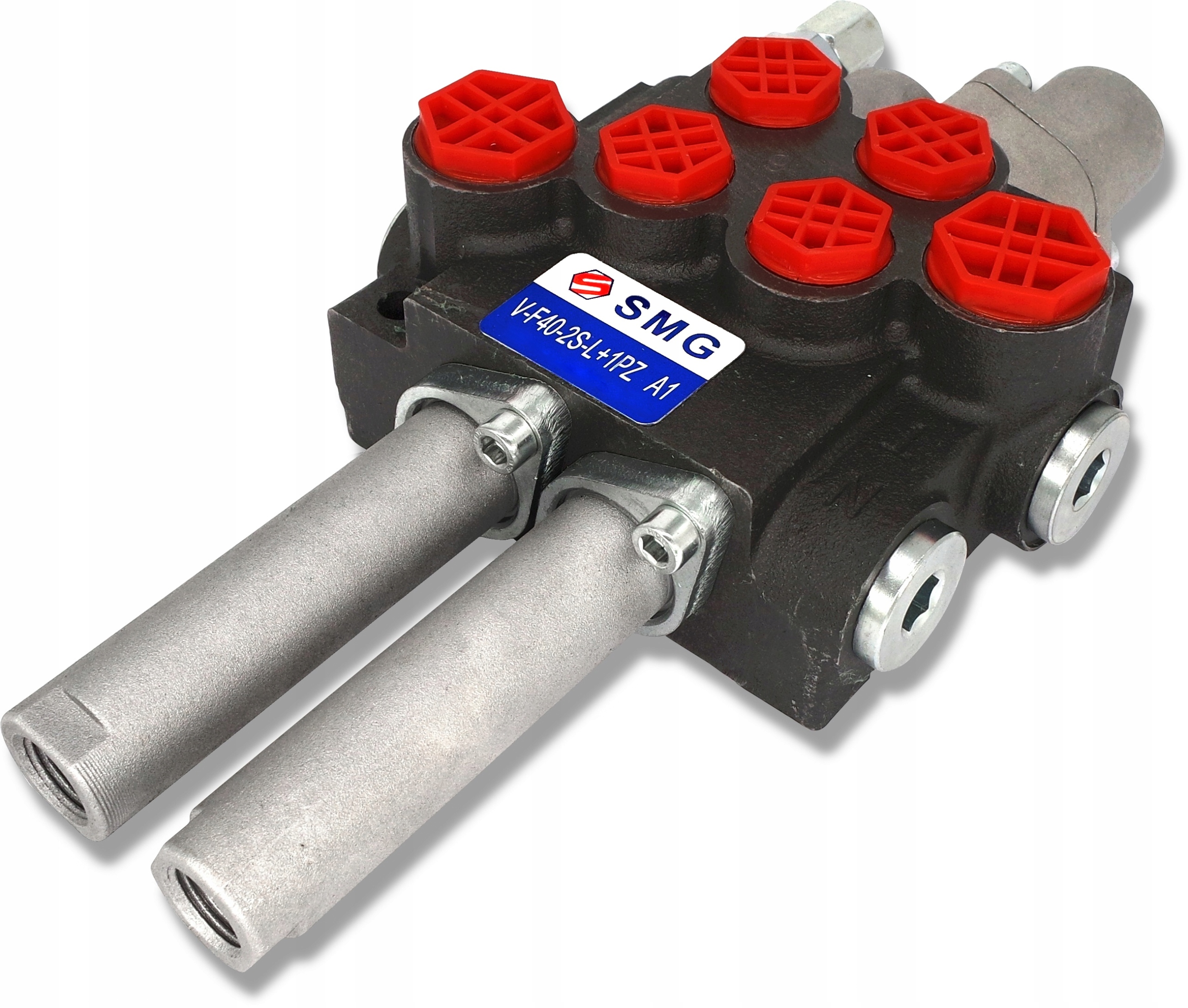

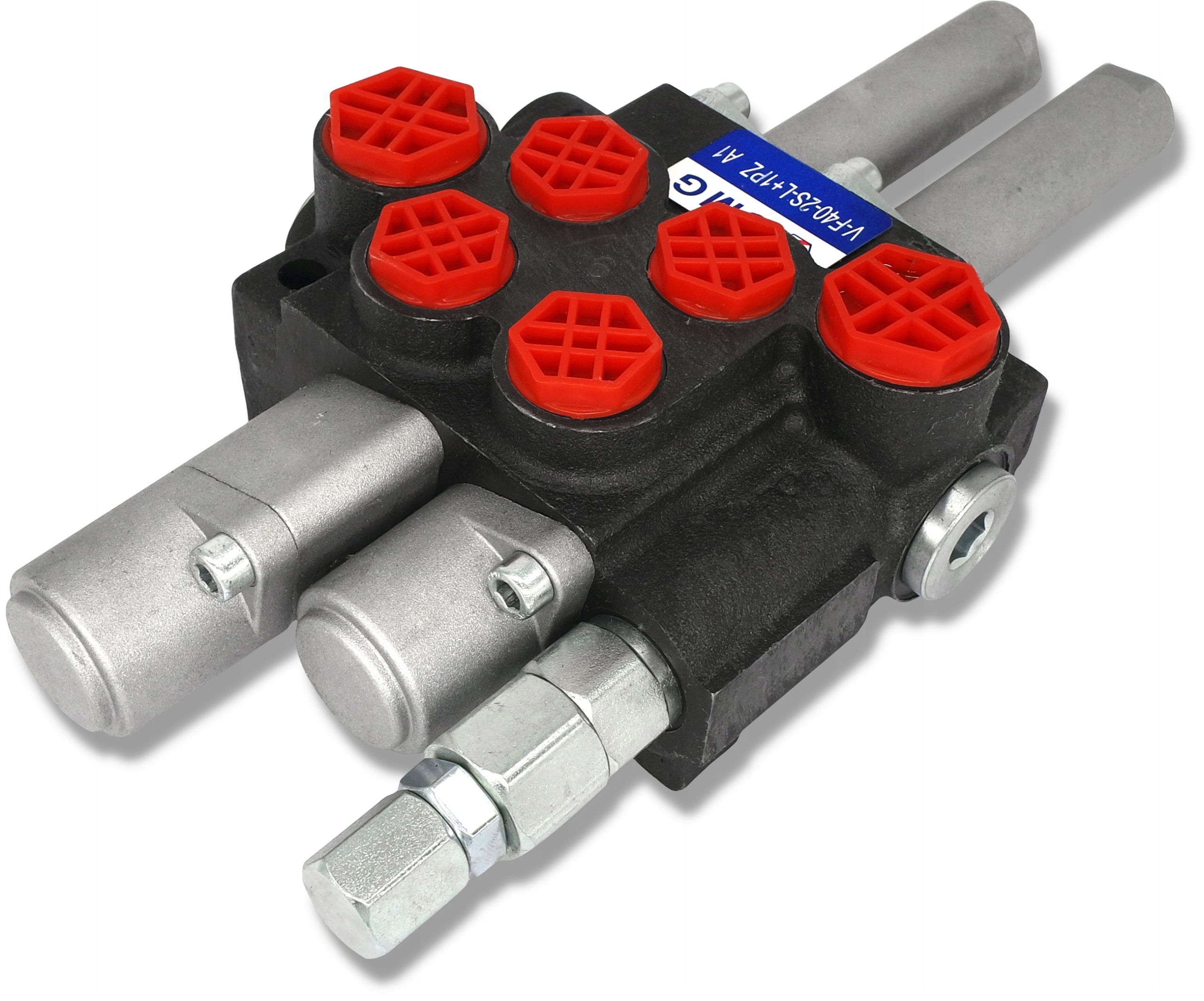

2-СЕКЦІЙНИЙ ГІДРАВЛІЧНИЙ РОЗДІЛЬНИК, 40 л, ДЛЯ КАБЕЛІВ + ПЛАВАЮЧА СЕКЦІЯ З 1-СТОРОННЮ ЗАСУВКОЮ (K16+8)

Виробник: SM-G (SKRAW MET GROUP)

Високоякісний, моноблочний розподільник з паралельною системою та плаваючою (поглинаючою) камерою.

Відрізняється компактною конструкцією, стабільною роботою та високою універсальність.

Дозволяє керувати двома приводами подвійної або (після підключення одного з портів) односторонньої дії.

Їх можна підключити послідовно до існуюча система (потрібна напірна втулка).

Керування з кабіни за допомогою кабелів і джойстика.

!УВАГА! У даному розподільнику секція із засувкою розташована лише в одній секції з ПЛАВАЮЧОЮ ФУНКЦІЄЮ

Універсальний розподільник, який використовується в різних типах машин, таких як:

• Циклоп
• Екскурсії
• Навантажувачі
• Плуги
• Вилочні навантажувачі та багато іншого

Трьохпозиційний повзунок (1 - 0 - 2) із засувкою

• з засувкою, тобто сам утримує положення в робочому положенні< /li>
• Положення 0 нейтральне (джойстик поставлений вертикально - трос провис) шток приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик поставлено по діагоналі вперед) шток поршня приводу висувається .
• Робоче положення 2 (джойстик поставлений похило назад), шток приводу втягується.

Трипозиційний повзунок (1 - 0 - 2)

• самостійно повертається у вертикальне положення на пружині
• Нейтральне положення 0 (джойстик вертикально - трос ослаблений) шток поршня приводу стоїть - масло йде в перелив.
• Робоче положення 1 (джойстик встановлюється похило вперед) шток поршня приводу висувається.
• Робоче положення 2 (джойстик встановлюється в косе положення назад) шток поршня приводу втягується.

Підключення:

• Живлення (P) BSP 1/2''
• Задня частина (T) BSP 1/2''
• Секційний вихід BSP 3/8''
• З'єднання BSP 1/2"

Технічні характеристики:

Потік масла: 0 - 40 л/хв

Максимальний робочий тиск: 250 бар

Допустима температура навколишнього середовища: від -40 ℃ до +60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

Обладнано запобіжним клапаном.

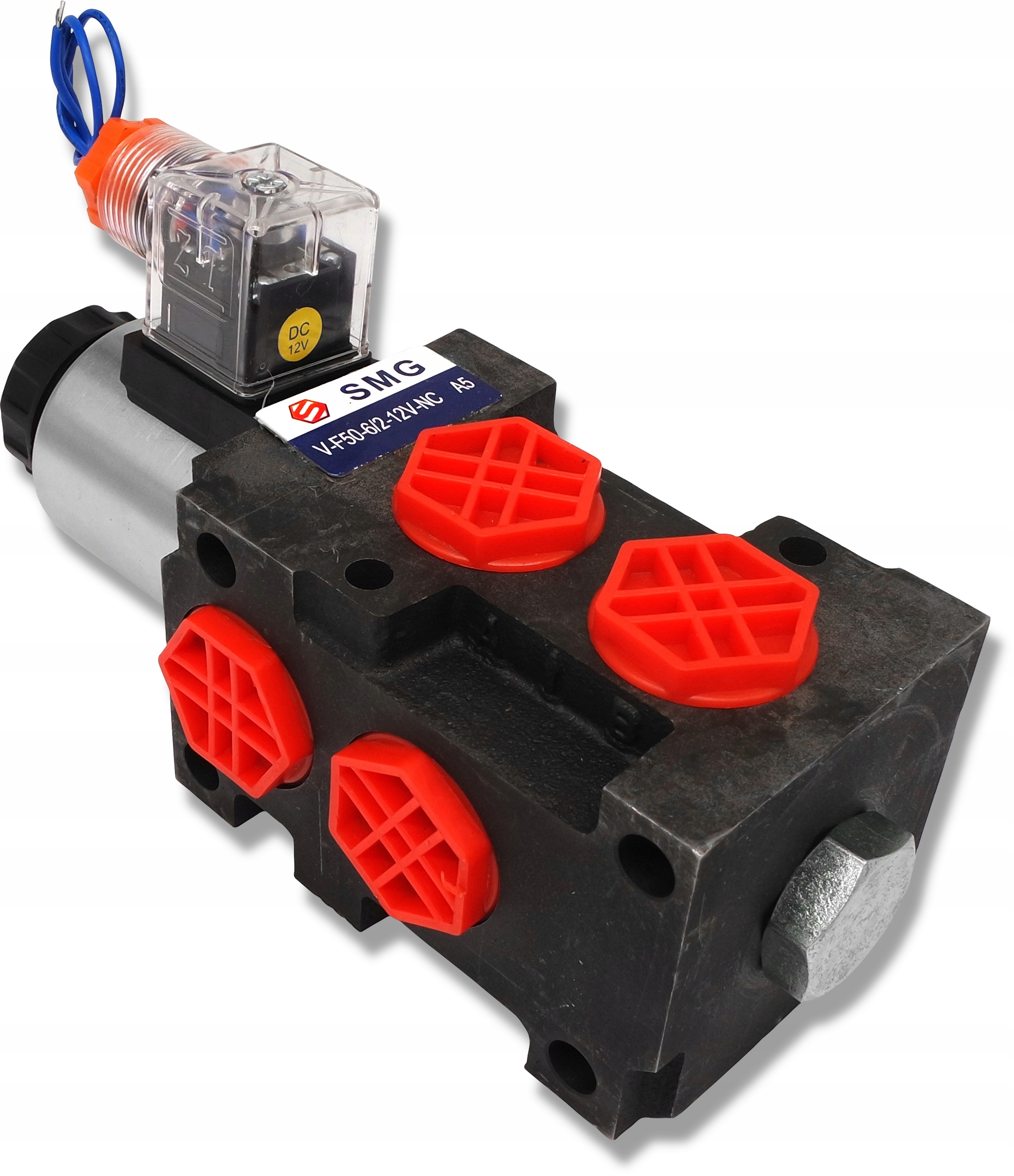

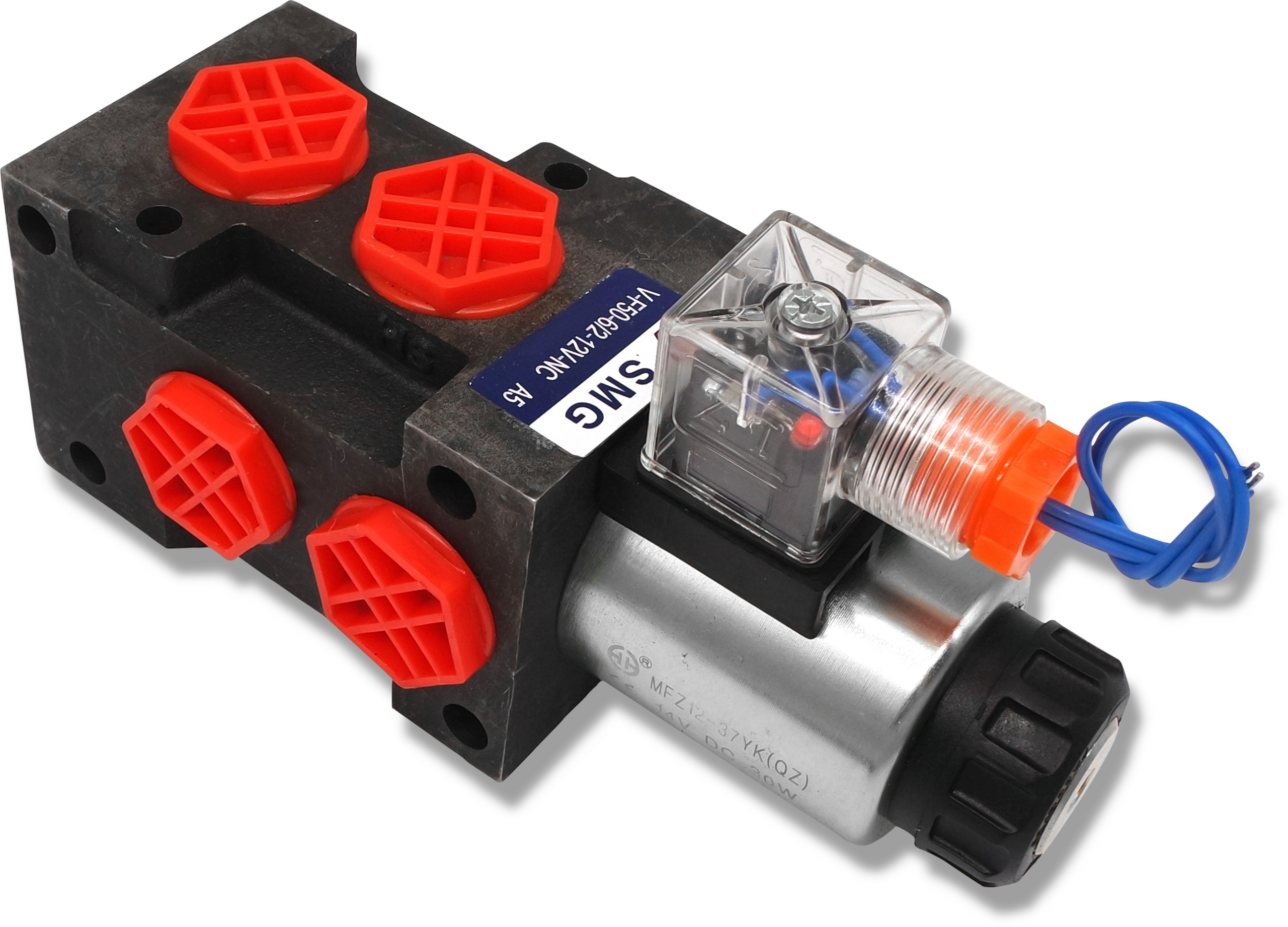

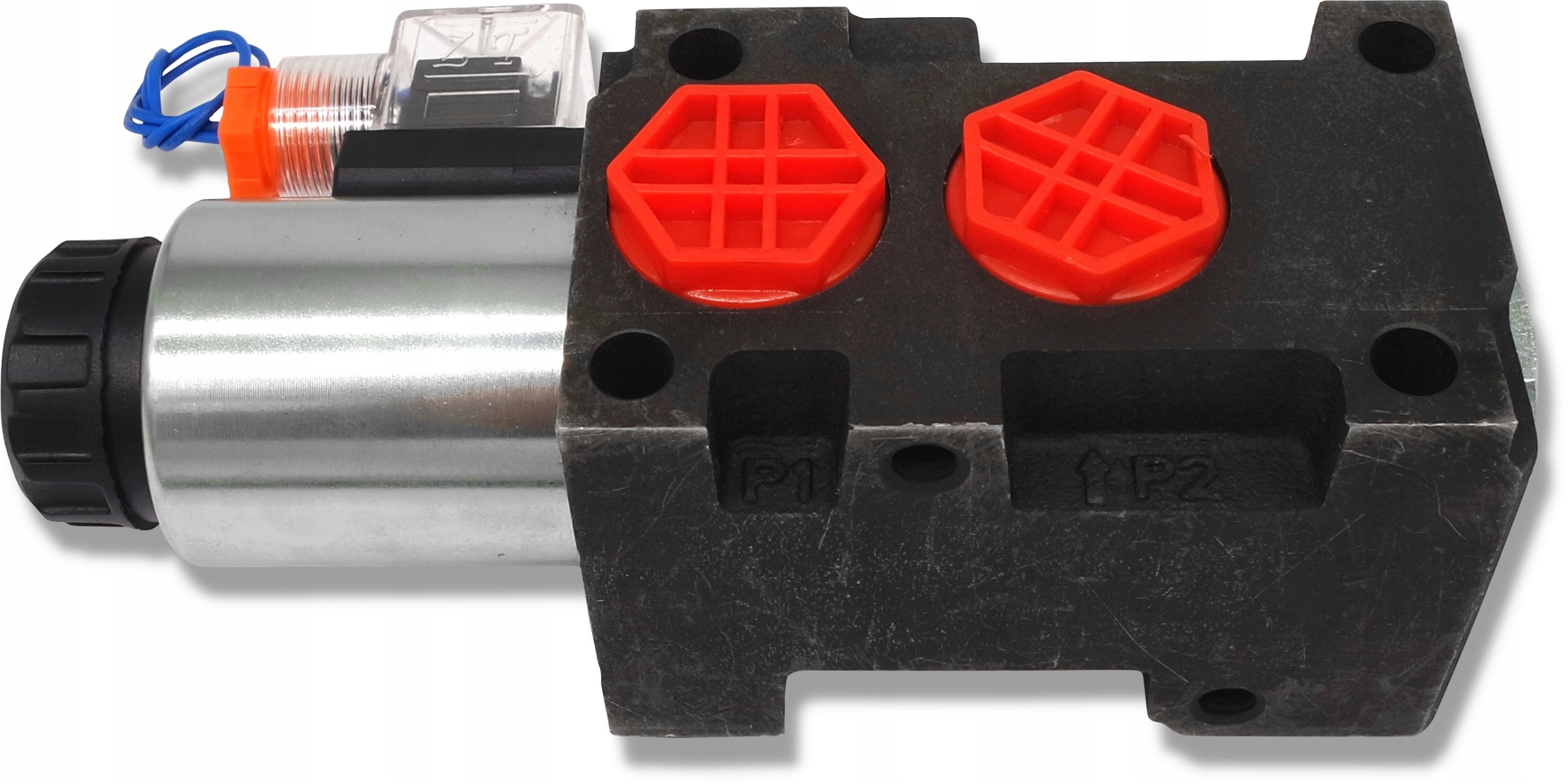

Електромагнітний клапан 6/2 12v 50 л/хв із заглушкою

Виробник: SM-G (SKRAW MET GROUP)

Цей електромагнітний клапан є ідеальним рішенням, коли гідравлічний розподільник використовується (для керування приводом), у нас не буде додаткової секції для керування наступним приводом.

Використовується в гідравлічному управлінні, найчастіше з 2-секційним розподільником, як 3-секційний, напр. захват, крокодил тощо.

Можливо послідовне підключення.

Високоякісний електромагнітний клапан, що характеризується компактною структурою, стабільною роботою та високою універсальність.

Застосування:

Розподільник ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісовому господарстві та будівництві.

Приклад застосування електромагнітного клапана: два гідроциліндри подвійної дії, керовані однією секцією в розподільнику.

Завдяки цьому (за допомогою електричного імпульсу, викликаного " P"), ми можемо керувати двома незалежними приводами подвійної дії.

Ця кнопка зазвичай розташована на елементі керування, тобто. важіль або джойстик.

Візьміть до уваги той факт, що це не дозволяє керувати двома приводами одночасно.

Технічні дані:

• Ризьба (BSP): 1/2"
• Максимальний потік масла: 50 л/хв
• Напруга: 12 В
• Максимальний робочий тиск: 315 бар

Допустима температура навколишнього середовища: -40 ℃ до + 60 ℃

Допустима температура масла: -15 ℃ до +80 ℃

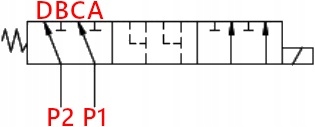

ПІДКЛЮЧЕННЯ:

P1 - P2 ЖИВЛЕННЯ / ЗВОРОТ (незалежно від того, P1 або P2 буде зворотним або живленням)

A - B - C - D ВИХОДИ ДЛЯ ПРИЙМАЧІВ (АКТУАТОРИ)< /h2>

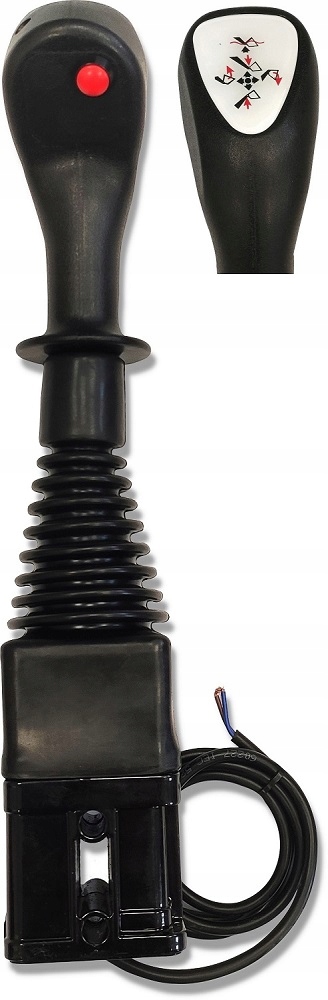

ДЖОЙСТИК З 1 КНОПКОЮ

Призначений для механічного керування підйомом рами, нахилом ковша та захватом тюків або крокодилом.

Надійний джойстикзабезпечує механічне керування триходові гідравлічні клапани керування TURA (навантажувач) за допомогою двох кабелів і однієї кнопки.

Дозволяє дистанційне керування (з кабіни) розподільниками, які розташовані поза кабіною .

Застосування:

Призначено для керування TURA 1, 2, 3 у таких тракторах, як:

• URSUS
• ZETOR
• MF та похідні.

Ідеально підходить для машин і пристроїв з гідравлічним приводом.

Може використовуватися в сільському господарстві, садівництві, лісництві та будівництві.

Пристосований для роботи в різних типах машини, такі як: сільськогосподарські машини, трактори, обприскувачі, тури, циклопи, навантажувачі HDS, будівельні машини, навантажувачі, екскаватори, промислові машини та інші.

Простий монтаж.

Технічні технічні характеристики:

Робоча температура: від -30°C / до +80°C

Матеріал:

• ергономічний, загартована пластикова ручка
• основа з алюмінієвого сплаву

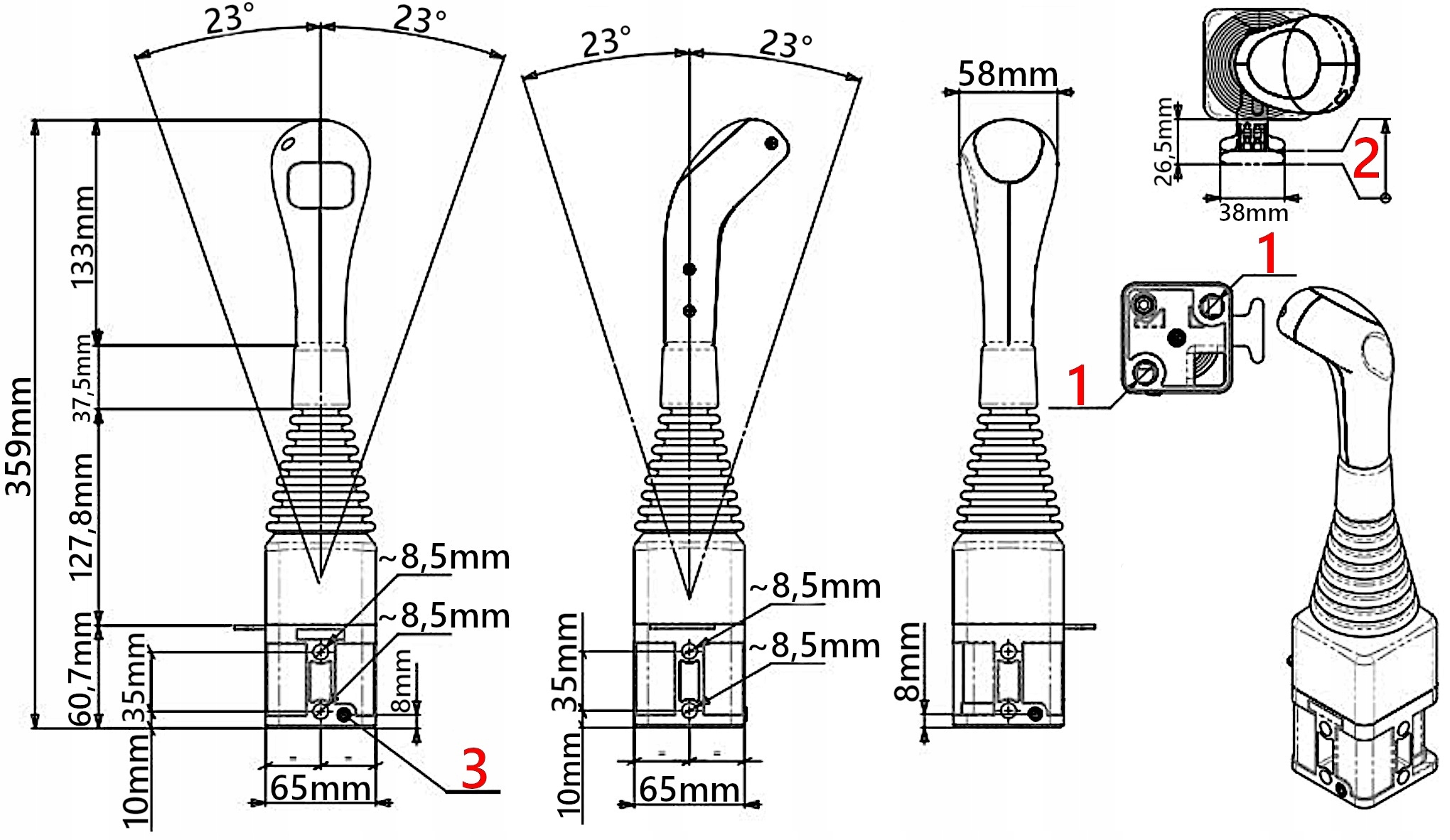

Джойстик має запобіжний механізм (2), який дозволяє блокувати рухи головки джойстика, щоб запобігти випадковій активації:

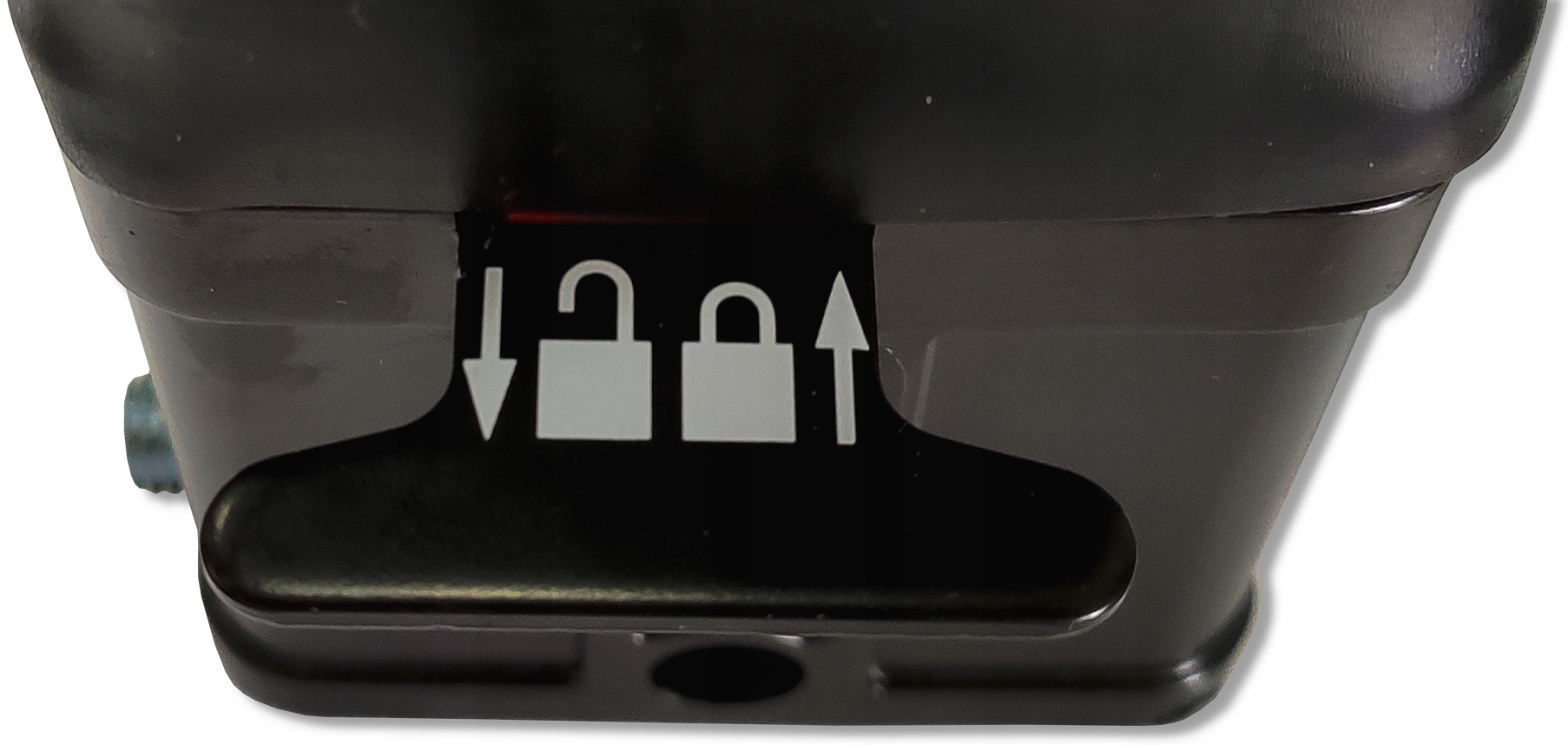

Головка джойстика заблокована

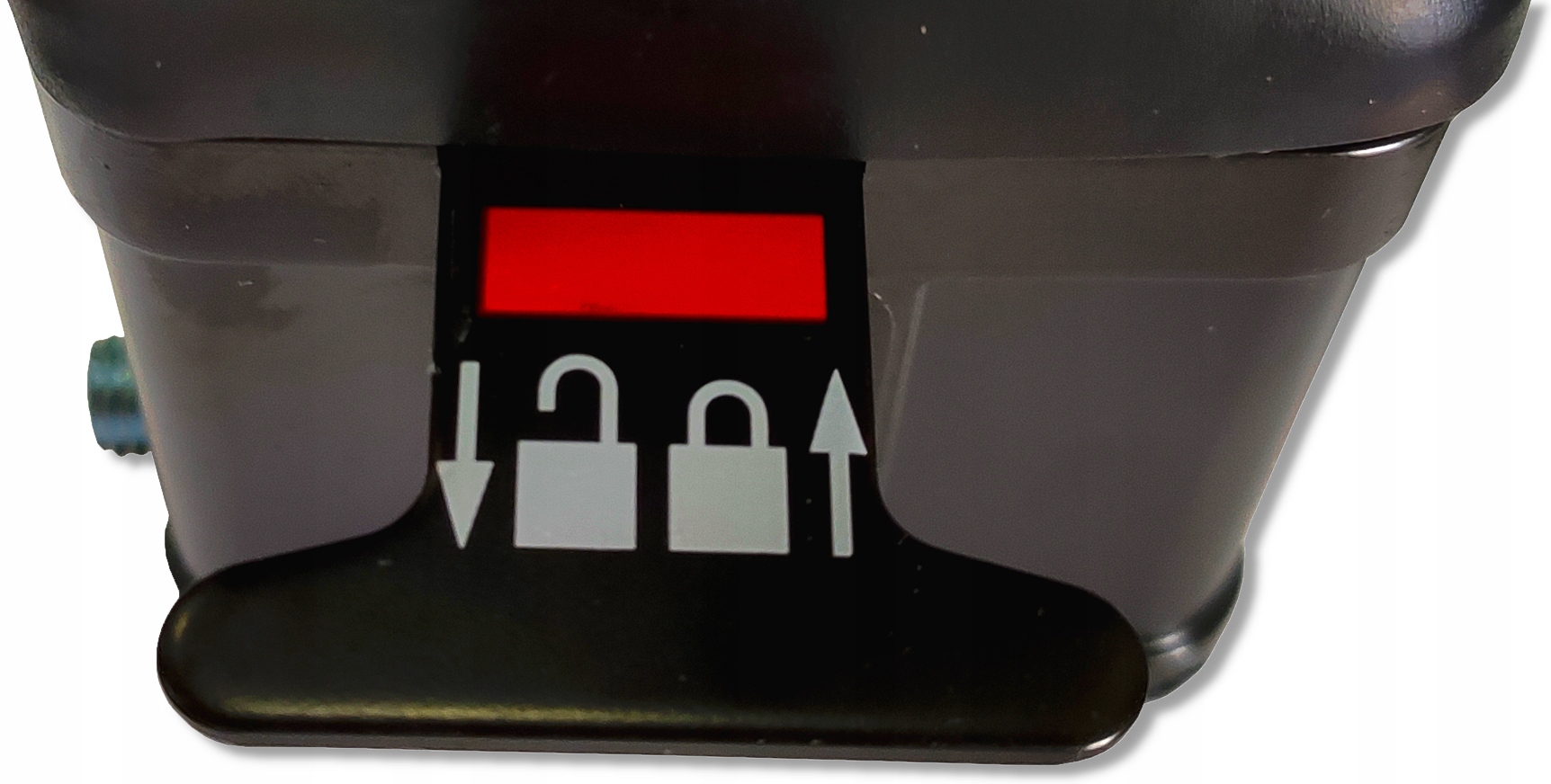

Головка джойстика розблокована

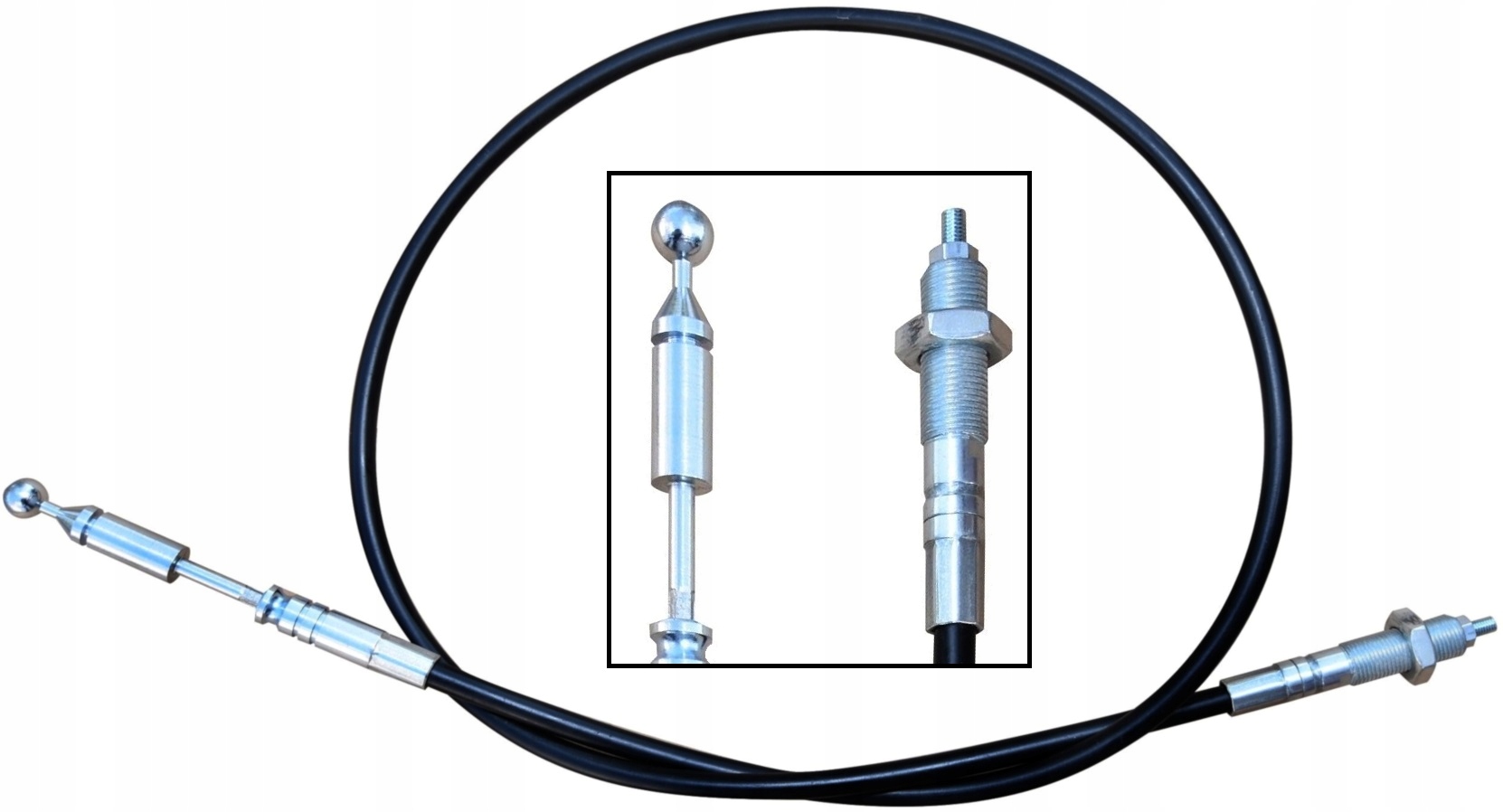

Кабель для керування 2-метровим розподільником м’яча

ПОЛЬСЬКИЙ продукт

СУПЕР МІЦНИЙ

Кабель ідеально підходить для керування гідравлічними розподільниками, що використовуються в гідравлічних машинах і пристроях, керованих джойстиком/важелем.

Його можна використовувати в сільському господарстві, садівництві, лісництві, будівництві та широкому розумінні промисловості.

Закінчується:

• Кінець кабелю з боку джойстика закінчувався кулькою діаметром 14 мм
• Кінець кабелю з боку розподільника, різьба корпусу кабелю M16x1,5, різьба повзуна M6x1,6
