СЕПАРАТОР10 ДЛЯ ПІДГІЛЮВАННЯ ПІДЛОГ

Предметом аукціону є:

КОМПЛЕКТ ПІДЛОГИ 10 КОНТУРІВ З ВСТАНОВЛЕНИМИ ТЕРМОЕЛЕКТРИЧНИМИ ПРИВОДАМИ ТА КОНТРОЛЕМ EUROSTER

• Розподільник для теплої підлоги UGP 010 H- 210 ASTIBI (у комплекті: з’єднувачі D16 PEX 3/4x16, вентиляційний та дренажний набір)
• Змішувальний набір AFRISO BTU 501 для теплої підлоги з клапаном ATM, автоматичний насос Grundfos UPM3< /li>
• Термоелектричний привод EUROSTER T1NC х 10 шт.
• Провідна планка керування теплою підлогою EUROSTER T6
• Дротовий програмований терморегулятор EUROSTER 6060

Попередній перегляд фотографії, на якій показано чотириконтурний розподільник.

Аукціон стосується дистриб’ютора, кількість схем якого вказана в назві аукціону.

Набір включає:

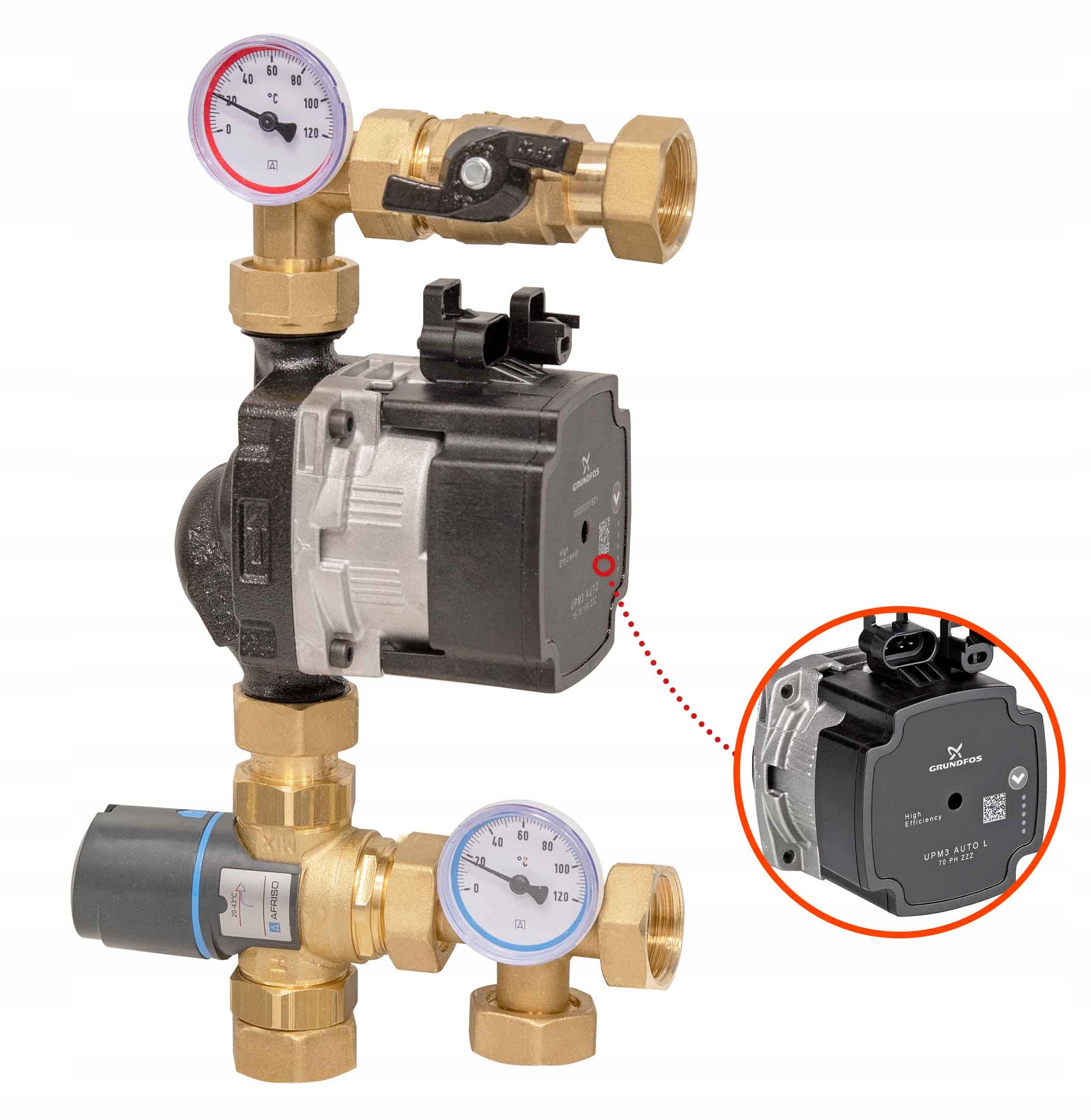

1) Змішувальний набір AFRISO BTU 501 9050110

• термостатичний змішувальний клапан 3 -way by AFRISO ATM 561 20÷43°C, Kvs 2,5 м3/год
• дисковий термометр - 2 шт.
• запірний клапан
• енергозберігаючий насос високого класу GRUNDFOS UPM3 Auto з кабелем живлення
• ніпель латунний - 2 шт.
• прокладки

2) Верхня балка (ЛАТУНЬ)

• витратоміри, що закінчуються ніпелем і з’єднувачем 3/4 x 16 PEX (для труб з алюмінію PEX)
• вентиляційний та дренажний вузол із вентиляційним отвором AFRISO

3) Нижня балка (ЛАТУНЬ)

• термостатичні вставки зі встановленими термоелектричними приводами зі сполучними кабелі M30x1,5 230V
• ніпелі з встановленими з'єднувачами PEX 3/4 x 16 (для труби Alu PEX)
• вентиляційний і дренажний блок з повітряним отвором AFRISO
< /ul>

4) Набір полірованих монтажних кронштейнів з відстанню 220 мм

ПРОВОДНИЙ EUROSTER CONTROL:

• Термоелектричні приводи EUROSTER
• Провідна планка управління теплою підлогою на 6 зон EUROSTER T6
• Дротовий програмований терморегулятор EUROSTER 6060

ОПИС НАЛАШТУВАННЯ

1. Промінь за допомогою стрілочного термометра. Запірний кульовий кран.

2. Витратомір із ніпелем 3/4" і з’єднувачем 3/4 x 16 PEX (для труби AL PEX fi 16).

3. Енергозберігаючий електронний циркуляційний насос для центрального опалення GRUNDFOS UPM3 AUTO з кабелем живлення.

Технічні дані:

• Допустима температура рідини: мінімум 0*C, максимум + 95*C
• Максимально допустима температура навколишнього середовища + 70*C
• Споживання електроенергії: 5-52 Вт
• Максимальний робочий тиск: 10 бар
• Живлення: 230 В
• Частота мережі: 50/60 Гц
• Рівень захисту: IP44

Установча довжина: 130 мм

Висота підйому: 7 м

Насос UPM3 AUTO – це енергозберігаючий малогабаритний насос із характеристиками, адаптованими для роботи в системах поверхневого опалення. Найменший насос у пропозиції GRUNDFOS®, вдосконалена модель насоса alpha 2L.

Насос високого класу UPM3 AUTO від GRUNDFOS® має 4 типи швидкостей. Інтерфейс насоса був розроблений, щоб зробити його використання простим і зрозумілим. Цей насос має внутрішнє керування (саморегулювання) з трьома варіантами керування. Інтерфейс користувача має одну кнопку, один червоний/зелений індикатор і чотири жовті індикатори.

4. Термостатичний вентиль з ручкою для ручного регулювання температури середовища в контурі, з ніпелем 3/4" і роз'ємом 3/4 x 16 PEX (для AL PEX fi 16 Клапан адаптований до вузла приводу.

Технічні дані приводу EUROSTER:

• Напруга живлення: 230 В 50 Гц
• З'єднання (різьба): M30x1,5
• Тип приводу: NC, нормально закритий
• Енергоспоживання під час роботи: 1,2 Вт
• Максимальний пусковий струм: 300 мА
• Хід хвостовика: 4,5 мм
• Час закриття та відкриття: приблизно 170 секунд
• Ступінь/клас захисту: IP 54, клас захисту II
• Зусилля закриття: 100 Н
• Температура середовища: максимум 100°C0
• Температура навколишнього середовища: максимум 60°C
• Температура зберігання: -25°C до +60°C
• Кабель живлення: ПВХ, 2 x 0,75 мм², довжина 0,8 м
• Вологість: максимум 80%, без конденсації

5. Нижня балка з триходовим термостатичним змішувальним клапаном AFRISO ATM 561 (діапазон налаштування 20÷43°C Kvs. 2,5 м3/год), циферблатний термометр.

6. Вентиляційна та дренажна установка з надійним автоматичним повітроотводом від AFRISO.

Подача потоку 1", зворотна нитка 1".

Універсальний дротовий модуль управління розподільниками водяних теплих підлог. Він незалежно керує максимум 24 приводами, встановленими на розподільнику, і дозволяє послідовне підключення модулів для роботи великої системи опалення EUROSTER T6.

Euroster T6 — це універсальний дротовий модуль для управління розподільниками систем водяної теплої підлоги. Він незалежно керує максимум 24 приводами, встановленими на підлоговому розподільнику, і має можливість вимкнути котел і циркуляційний насос, якщо всі контури опалення вимкнені. Модуль працює з дротовими кімнатними регуляторами Euroster і нормально закритими (NC) електротермічними приводами на 230 В. Euroster T6 дозволяє послідовне підключення модулів для роботи великої системи опалення.

ОСНОВНІ ФУНКЦІЇ

• Пристрій керування виконавчими механізмами, встановленими на розподільнику водяної теплої підлоги
• Можливість відключити котел та циркуляційний насос, якщо всі контури опалення вимкнені
• Працює з дротовими кімнатними регуляторами EUROSTER і нормально закритими електротермічними приводами (НЗ живлення 230 В)
• Керування шістьма опалювальними контурами
• Керування циркуляційним насосом
• Керування котлом (перемикаюче реле, без напруги)
• Можливість монтажу на DIN-рейку, також в електричній шафі
• Можливість з'єднання модулів послідовно для збільшення потужності системи

Модуль має виходи для управління насосом і котлом і 6 каналів контролер-виконавчик (подвійні роз'єми для приводів). Якщо потрібно більше каналів, можна підключити будь-яку кількість модулів.

ТЕХНІЧНІ ДАНІ

• Керований пристрій: приводи клапанів, насос і котел центрального опалення
• Напруга живлення: 230 В 50 Гц
• Максимальне навантаження (сума):< /b > 3 A 230 В 50 Гц
• Максимальне споживання електроенергії: 1,7 Вт
• Візуальна індикація: світлодіоди li>
• Робоча температура: від +5°C до +40°C
• Температура зберігання: від 0°C до +65 ° C
• Ступінь захисту: IP 40, клас захисту II
• Колір: білий
• < b >Спосіб монтажу: настінний, розетка або DIN-рейка
• Вага модуля з кабелем живлення: 356 г
• Стандарти, схвалення, сертифікати: відповідність директивам EMC та LVD, ROHS
• Розміри: ширина/висота/глибина. (мм): 270/97/50

КОМПЛЕКТ

• Модуль T6 з кабелем живлення,< /li>
• розширювальні шпильки,
• інструкція

Дротовий програмований терморегулятор із великим екраном, сумісний із газовими котлами центрального опалення. та інших нагрівальних приладів EUROSTER 6060

Має висококласний рідкокристалічний дисплей з регульованою контрастністю.

ОСНОВНІ ФУНКЦІЇ РЕГУЛЯТОРА

• Три рівні температури: комфортний, економний, знижений (далеко від дому)
• Великий, чіткий РК-дисплей з підсвічуванням
• Програмування діапазону з точністю до 0,5 година
• Ряд корисних функцій: тимчасове налаштування температури, функція блокування клавіатури, постійна температура, режим відпустки, індикація низького заряду батареї
• Зчитування температури з точністю до 0,1°C
• Можливість відключення контролера після опалювального сезону з увімкненою температурою антифризу
• Корекція показань температури
• Регулювання контрастності дисплея
• 24-годинний формат
• Вхід для підключення контактного вікна (функція провітрювання) з можливістю вибору активного стану (NC/NO)

ТЕХНІЧНІ ДАНІ

• Керований пристрій: системи опалення
• Напруга живлення: 3 В - 2 лужні батареї типу АА
• Максимальне навантаження: 10 (3,5) A 250 В 50 Гц
• Вихід регулятора:
• b> реле, без напруги, SPDT
• Діапазон вимірювання температури: від 0°C до +50°C
• Діапазон регулювання температури: від 0°C до +35°C
• Точність регулювання температури: 0,2°C
• Точність індикації температури: 0,1°C
• Діапазон гістерезису: 0,2/0,4/0,5/0,6/0,8/1,0°C, налаштування за замовчуванням 0,5°C
• Візуальна індикація: РК-дисплей з підсвічуванням
• Робоча температура: від +5°C до +45°C
• Температура зберігання: від 10°C до + 60°C
• Ступінь захисту: IP 20< /li>
• Колір : білий
• Спосіб монтажу: настінний, розетки
• Вага регулятора без акумулятора: 195 г
• Стандарти, схвалення, сертифікати: відповідність директивам EMC, LVD, RoHS
• Клас терморегулятора: I< /li>
• Частка в енергоефективності: 1%
• Розміри: ширина/висота/глибина. (мм): 120/112/27

ЗМІСТ НАБОРУ

• Регулятор температури Euroster 6060,
  • li>
  • розширювальні вилки,
  • батареї,
  • посібник користувача з гарантією
