СЕПАРАТОР14 ДЛЯ ПІДГІЛЮВАННЯ ПІДЛОГИ ДЛЯ ПІДЛОГИ

Предмет аукціону:

РОЗДІЛЬНИК 14 КОНТУРІВ ТЕПЛОЇ ПІДЛОГИ З КОМПЛЕКТОМ ЗМІШУВАННЯ З НАСОСОМ IBO ТА КОНТРОЛЕРОМ НАСОСА S-150

УВАГА! НОВА АКЦІЙНА ЦІНА!

Колектор оснащений клапаном ATM 566 із збільшеним потоком Kvs 2,3 м3/год - завдяки цьому рішенню тепла підлога нагріється набагато швидше, що означає значне зниження у витратах на опалення.

Цей тип клапана використовується навіть у чотирнадцятисекційних колекторах.

Більшість колекторів теплої підлоги на ринку оснащені термостатичним клапаном з витратою 1,6 м3 /год.

Попередній перегляд фотографії розподільника з чотирма контурами. Аукціон стосується дистриб’ютора, кількість схем якого вказана в назві аукціону.

У набір входить:

1) Змішувальний набір (елементи нагвинчуються на прокладки)

• триходовий термостатичний змішувальний клапан від AFRISO ATM 566 20÷43°C, Kvs 2,3 м3/год
• термометр дисковий - 2 шт
• циркуляційний насос OHI IBO 25-60/130< /li >
• прокладки

2) Верхня балка (ЛАТУНЬ)

• витратоміри з ніпелем і з’єднувачем PEX 3/4 x 16 (для труби Alu PEX )
• вентиляційний та дренажний блок із вентиляційним отвором

3) Нижня балка (ЛАТУНЬ)

• термостатичні вставки M30 x 1, 5 - можливість встановлення термоприводів
• ніпелі з встановленими з'єднувачами PEX 3/4 x 16 (для труби Alu PEX)
• вентиляційний та дренажний блок з вентиляційним отвором

4) Набір полірованих монтажних кронштейнів з відстанню 210 мм

5) Контролер насоса S-150 IBO

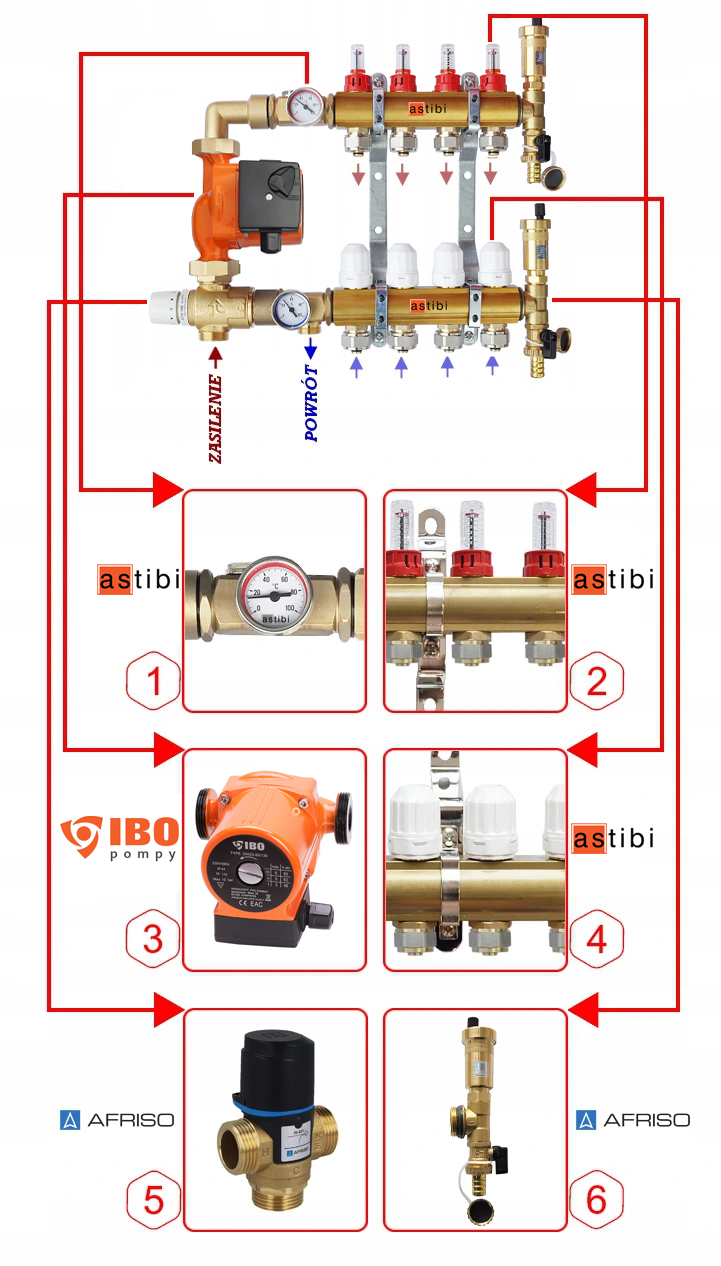

ОПИС РОЗДІЛЬНИКА

1. Промінь зі стрілочним термометром. Розетка 1/2" GW, можливість встановлення автоматичного або ручного вентиляційного отвору.

2. Витратомір із ніпелем 3/4" та роз’ємом 3/4 x 16 PEX (для AL PEX fi 16 труба).

3. Циркуляційний насос IBO типу OHI 25-60/130.

Технічні характеристики насоса:

• Двигун: однофазний, 3 швидкості
• Напруга живлення: 230 В ~ 50 Гц
• Макс. робочий тиск: 10 бар
• Температура середовища: від - 10oC до макс. 110oC
• Ступінь захисту: IP 44< /li>
• Довжина з'єднання: 130 мм

1-ша передача - 46 Вт

2-га передача - 63 Вт

3-я передача - 93 W

Висота підйому: до 6 м.

Переваги:

• Насос стандартизованих розмірів,
• Безшумна робота,< /li>
• Простий у використанні та встановленні,
• Використовуються хороші керамічні підшипники.

4. Термостатичний вентиль з ручкою для ручного регулювання температури середовища в контурі, з ніпелем 3/4" і з'єднувачем 3/4 x 16 PEX (для труби AL PEX fi 16). Клапан адаптований для монтажу приводу.

5. Нижня балка з триходовим термостатичним змішувальним клапаном AFRISO ATM 566 (діапазон налаштування 20÷43°C Kvs. 2,3 м3/год), циферблатний термометр.

6. Вентиляція і дренажний блок, з надійним автоматичним вентиляційним отвором.

Подача 1", зворотна різьба 3/4".

Для дистриб'ютора ми рекомендуємо вбудований і накладні глибокі шафи доступні на інших наших аукціонах.

Контролер призначений для керування циркуляційним насосом центрального опалення. Завдання контролера полягає в тому, щоб увімкнути насос, якщо температура перевищує встановлене значення, і вимкнути його, якщо вона падає нижче заданої температури вимкнення. Це запобігає непотрібній роботі насоса, що економить електроенергію. (економія в залежності від ступеня використання печі досягає до 60%) і продовжує термін служби насоса, що підвищує його надійність і знижує експлуатаційні витрати, як температуру вмикання, так і вимкнення можна встановити в діапазоні 0°C - 99°C гістерезис приховав можливість вільного встановлення температури вимкнення.

Приклад: встановлена ​​температура 34°C (нижня цифра), перемикач- температура вимкнення 31°C

Якщо температура датчика досягне 34°C, насос увімкнеться при 34°C і працюватиме, поки температура датчика не впаде до 31°C, після чого контролер вимкне насос.

Технічні дані:

• діапазон регулювання температури (задана температура): 0°C - 99°C,
• діапазон регулювання температури (температура вимкнення): 0°C - 99°C,
• напруга живлення: 230В 50Гц 10% ,
• споживана потужність (лише регулятор): < 5 Вт,
• температура навколишнього середовища: -10°C - 40°C ,
• датчик температури: резистивний,
• довжина кабелю датчика: ~ 1 м,
• довжина кабелю живлення: ~ 1 м,
• довжина кабелю живлення насоси: ~ 1 м,
• вихід: 230 В/50 Гц,
• макс. вихідний струм навантаження: насос 6A (резистивне навантаження),
• точність вимірювання: ~ 0,1°C.

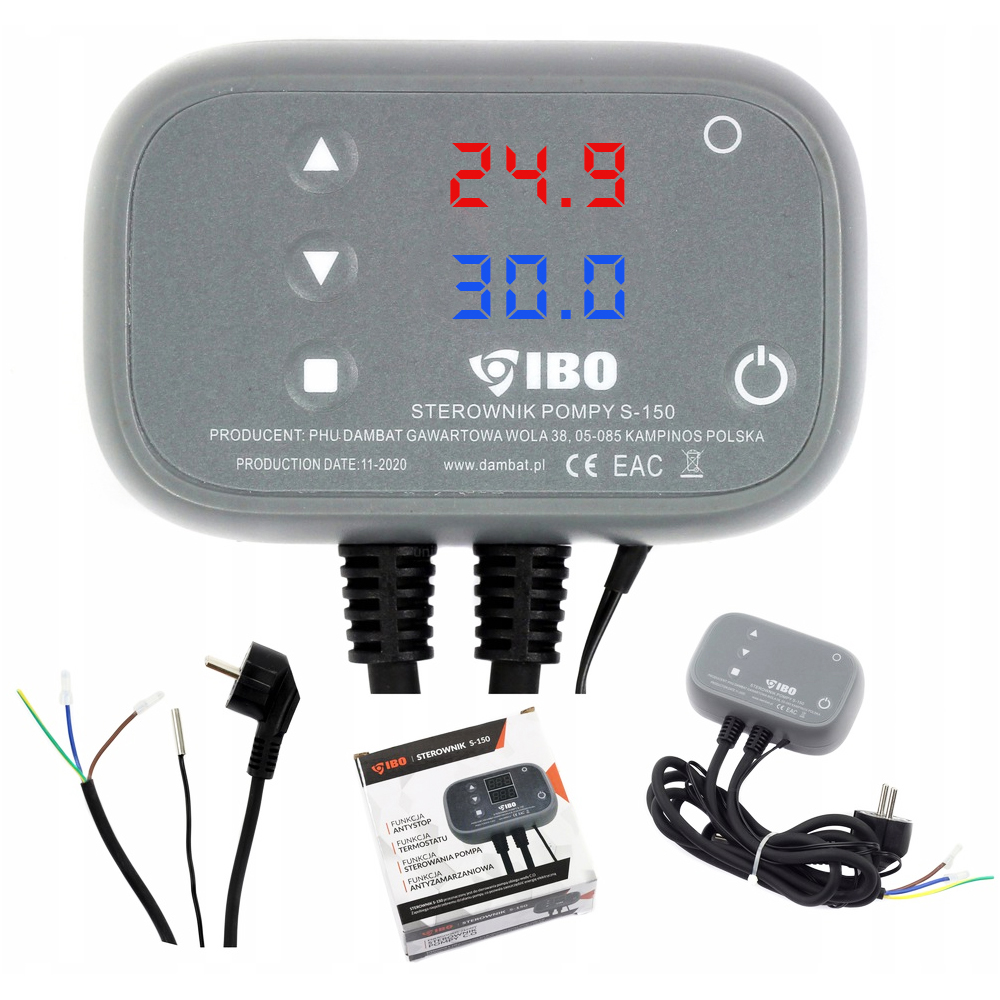

Контролер оснащений 2 світлодіодними дисплеями. Верхній зазвичай відображає поточну температуру, виміряну датчиком, тоді як нижній показує температуру вимкнення. Кнопка МЕНЮ перемикає контролер у режим перегляду та встановлення температури вимкнення та ввімкнення та налаштування функції антистоп.

Контролер оснащено функцією АНТИ-ФРИЗщо дозволяє контролеру регулювати, коли температура навколишнього середовища падає. нижче 5°C активує насос, щоб запобігти замерзанню.

Контролер також має вбудовану функцію термостата. Є можливість встановити температуру, при якій контролер вимкне контрольовані пристрої, а потім, знизивши її до потрібного значення, увімкне прилад.

У НАШИХ ДИСТРИБ'ЮТОРАХ МИ ВИКОРИСТОВУЄМО ЛИШЕ БРЕНДОВАНІ АКСЕСУАРИ, ВИРОБЛЕНІ В ЄС

Набори упаковані в оригінальну упаковку, ретельно захищену від пошкоджень.
