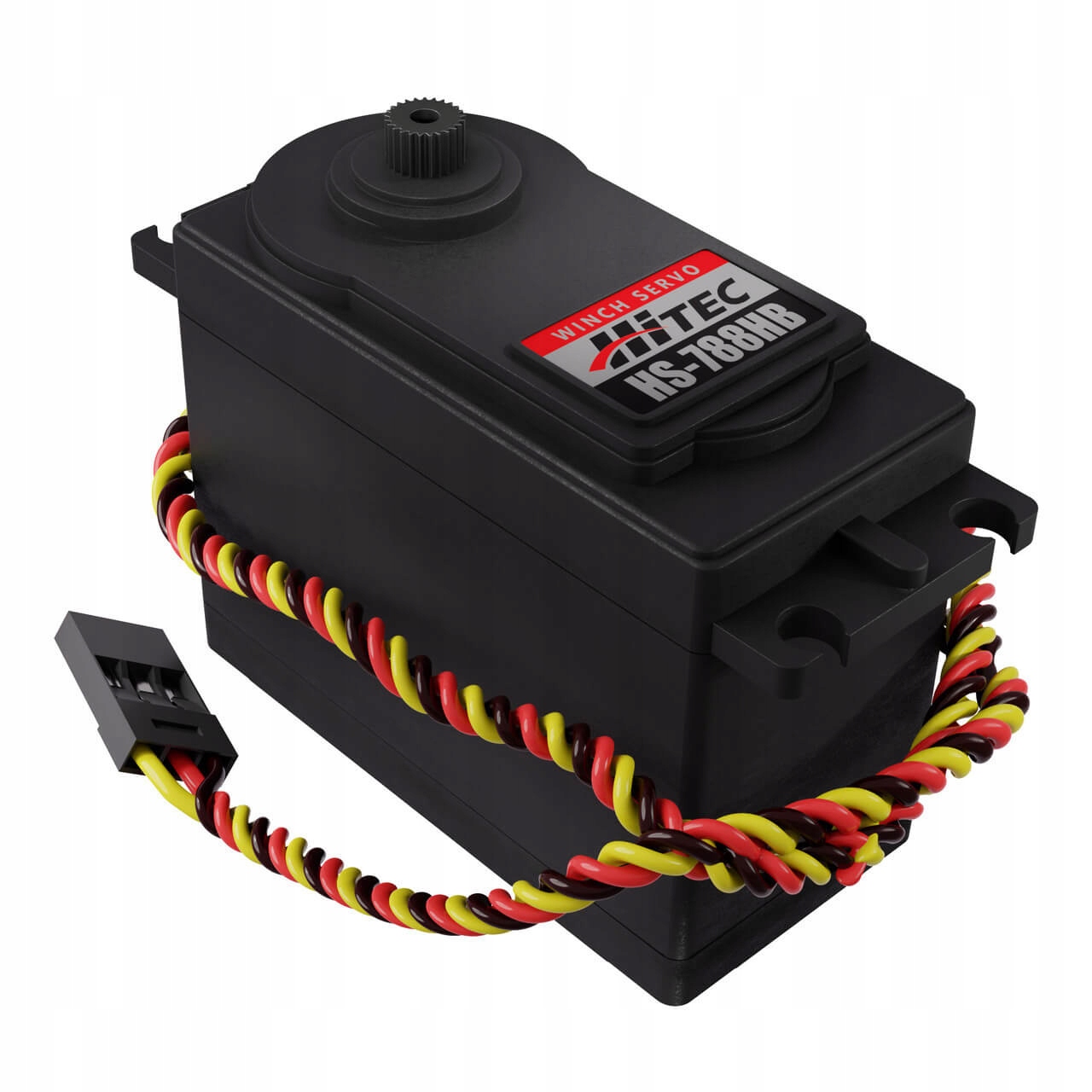

Сервопривод Hitec HS-788HB

Сервопривод Hitec HS-788HB

Система goBILDA — це сучасна система унікальних аксесуарів, призначена для інженерів, художників, ентузіастів DIY, студентів і творців інноваційних рішень. Він універсальний, метричний, легкий, а кількість сумісних компонентів зростає з кожним тижнем.На наших аукціонах ви знайдете всі продукти goBild, які дозволяють створювати унікальні конструкції та рішення.

Сервопривод Hitec HS-788HB базується на давно популярному HS-785HB. Ця нова модель була створена з вихідним шліцом із 25 зубцями, щоб відповідати більшій частині ринку сервоприводів. Як і його двоюрідний брат з 24 зубцями, ця модель здатна робити кілька обертів, зберігаючи при цьому зворотний зв’язок позиціонування. Звичайні сервоприводи зазвичай обмежуються максимальним значенням 180 градусів, чого достатньо для рульового механізму автомобіля з дистанційним керуванням. Для багатьох інших застосувань потрібно більше, ніж можуть забезпечити звичайні сервоприводи. HS-788HB має потенціометр зниженої передачі, тому відстань, на яку він переміщується відносно вихідного вала, менша. Це дозволяє вихідному валу сервоприводу зробити майже вісім повних обертів до того, як будуть досягнуті зовнішні межі потенціометра. Кінцевий вихідний вал сервоприводу підтримується парою кулькових підшипників, а шестерні виготовлено з карбонітного пластику, що забезпечує чудову зносостійкість.

Сервопривод HS-788HB оснащено двокотушковим шківом лебідки. Гвинт сервоприводу, що входить у комплект, має агресивну різьбу та головку з торцевим торцем 2,5 мм, тому ви можете затягнути рупор до сервоприводу, не турбуючись про округлення головки. Комплектуючі для кріплення сервоприводу (прокладки, люверси та гвинти) можна викинути під час монтажу на сервокріплення goBILDA, але їх можна використовувати під час монтажу на дерев’яних або пластикових конструкціях, де потрібне гасіння вібрації.

Специфікація:

Ваги 97г Тип аналоговий Стиль вихідного вала 25 зубів Діапазон напруги 4,8 В ~ 6 В Швидкість без навантаження (4,8 В) 1,68 с / 360 °

Швидкість без навантаження (6,0 В) 1,38 с / 360 °

Крутний момент при (4,8 В) 11,0 кг.см

Крутний момент при (6,0 В) 13,2 кг.см

Максимальний діапазон ШІМ

600 - 2400 мкс Подорож за мкс (за замовчуванням) 1,57°/мкс Max Travel (за замовчуванням) 7,85 обертів (2826°) Амплітуда пульсу 3-5В Напрямок За годинниковою стрілкою зі збільшенням сигналу ШІМ Ширина зони нечутливості 8 мкс Тип двигуна Феритовий Тип зворотного зв'язку Потенціометр 5 кОм Опора вихідного вала Подвійний кульковий підшипник Матеріал спорядження Карбоніт Довжина кабелю 300 мм Товщина дроту 22 AWG Тип роз'єму TJC8 3-позиційний сервороз’єм [MH-FC]
