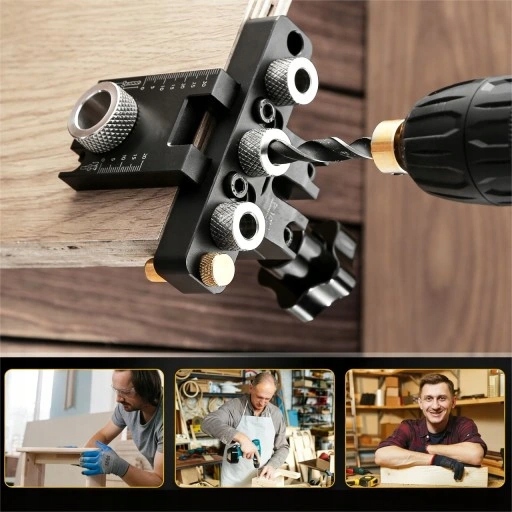

Шаблон 3 в 1 для свердління дюбель-ексцентриків

✨✨✨Функції:

✨✨✨【Кілька розмірів свердла, точне позиціонування】:

⭐️Оснащено свердлами 8 мм*2, 10 мм і 15 мм для різних потреб у свердлінні та свердлами з регульованою відстанню.

⭐️Відстань полегшує точне позиціонування, а конструкція шипа та гнізда забезпечує точне розташування просвердленого отвору, спрощуючи процес встановлення та підвищуючи точність роботи.

✨✨✨【Високоякісний матеріал, міцний і стійкий до іржі】:

⭐️Виготовлений зі стійкого до корозії алюмінієвого сплаву з анодованою поверхнею, ефективно запобігає іржавіє та подовжує термін служби.

⭐️Матеріал міцний і міцний, а процес лазерного гравіювання покращує деталі та дозволяє гнучке масштабування відповідно до товщини деревини.

✨✨✨【Багатофункціональний дизайн, гнучка адаптація】:

⭐️Вбудована допоміжна система вертикального свердління забезпечує численні функції позиціонування, свердління та з’єднання для різноманітних робочих потреб.

⭐️Знімний затискач полегшує позиціонування та свердління, забезпечуючи точне розміщення отворів у різних місцях і забезпечуючи точне встановлення кріпильних елементів.

✨✨✨【Маленький і портативний, простий у використанні】:

⭐️Компактний розмір і невелика вага дозволяють легко переносити та використовувати щодня, не займаючи зайвого місця.

⭐️Знімна пластина позиціонування спрощує процес свердління, а багато функцій можна перемикати за потреби, полегшуючи роботу навіть для початківців.

✨✨✨【Повний набір аксесуарів, не потрібно купувати додаткові аксесуари】:

⭐️Включає шаблон для отворів 3-в-1, латунний упор і чотири свердла різних розмірів, що пропонує широкий вибір аксесуарів.

⭐️До набору також входять три дерев’яні дюбелі, два шестигранні ключі та попередній набір позиціонування зажимного пристосування відповідно до потреб повного процесу свердління.

✨✨✨Специфікація:

Колір: чорний

Матеріал: алюмінієвий сплав

Розмір: як показано

✨✨✨Вміст упаковки:

1x шаблон для свердління

3x свердла

1x латунний упор

2x гайкові ключі

3x дерев'яні кілочки

1x допомога в позиціонуванні

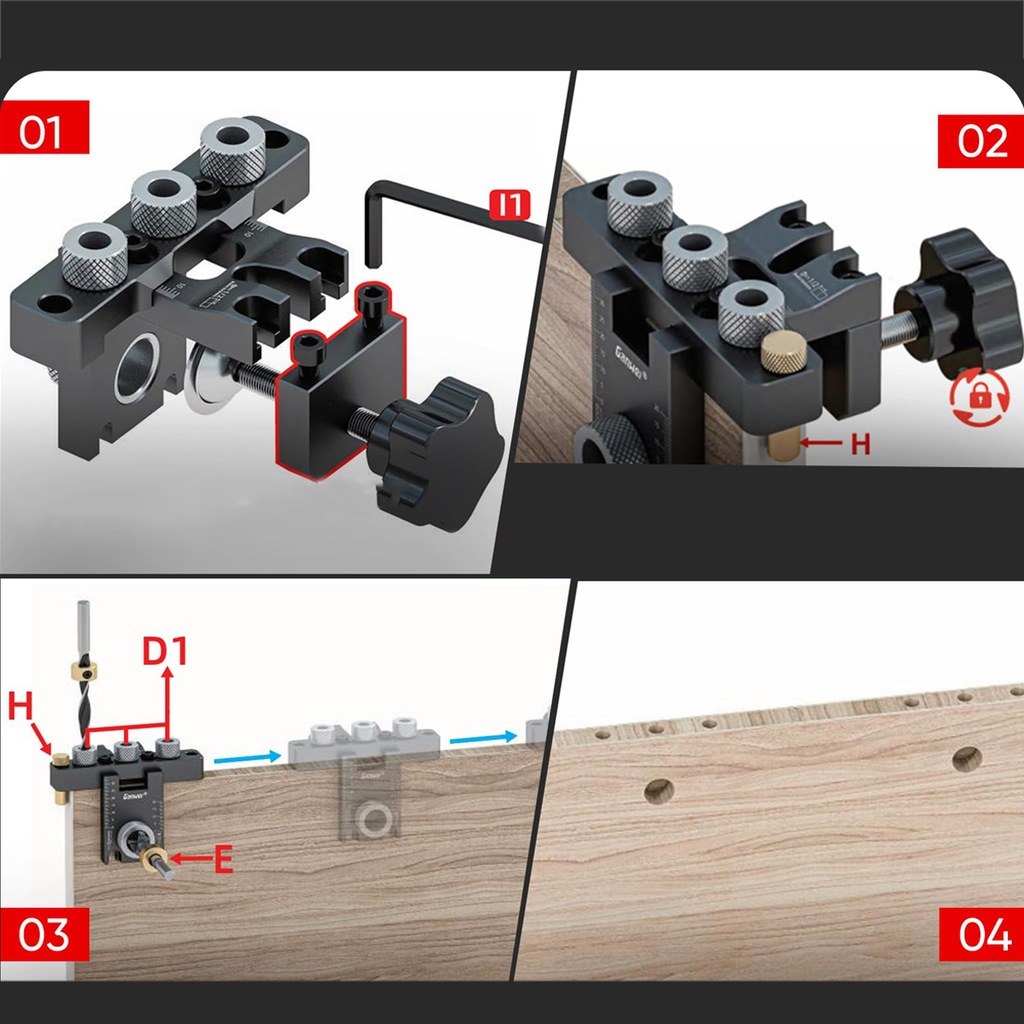

✨✨✨Інструкції з експлуатації та використання

✨✨✨Налаштування масштабу свердла для відкривання отворів

① Виміряйте товщину пластини, у якій має бути зроблений отвір.

② Підготуйте свердло для відкриття отворів, як показано на фото, і встановіть втулку необхідного розміру. Втулки верхнього ряду (3 штуки): 8/8/8 мм

③ Відрегулюйте шкалу, на яку вказує панель втулки свердла – значення шкали має становити половину товщини пластини, потім затягніть кріпильний гвинт.

✨✨✨Виконання отворів у бічній пластині

① Помістіть свердло для відкриття отворів на бічну пластину, посуньте його всередину місце, призначене для отвору, і затягніть ручку.

② Скористайтеся свердлом діаметром 8 мм і зробіть три отвори діаметром 8 мм кожен.

③ Замініть свердло діаметром 15 мм і зробіть один отвір (для ексцентрикового колеса) діаметром 15 мм з іншого боку.

✨✨✨Ефект отворів у бічній пластині

8 мм | 8 мм | 8 мм | 15 мм

✨✨✨Свердління та під’єднання нижньої пластини ——Т-подібне з’єднання

① Використовуйте допоміжну пластину для кріплень. Розміри трьох втулок свердла: 8/10/8 мм відповідно.

② Намалюйте напрямні лінії в точці з’єднання на нижній пластині.

③ Встановіть один дерев’яний штифт у середній отвір бічної пластини, потім вирівняйте та помістіть бічну пластину на нижню пластину.

④ Вставте затискач допоміжної пластини на дерев’яний штифт, вирівняйте покажчики з обох боків за допомогою напрямної. лінії. Для кріплення можна використовувати такі інструменти, як міцні плоскогубці.

⑤ Використовуйте свердла діаметром 8 мм/10 мм, щоб зробити отвір для дерев’яної шпильки діаметром 8 мм і отвір для попередньо встановленої вставки для клею діаметром 10 мм відповідно.

⑥ Ефективність свердління отвору: 8 мм 10 мм 8 мм

⑦ Дотримуйтеся вказівок щодо інших операцій для L-подібних з’єднань.

✨✨✨Свердління та з’єднання нижньої пластини —— L-подібне з’єднання

① Встановіть панель гільзи свердла з іншого боку (як показано), а потім замініть гільзу 8 мм центральної свердла на 10 мм. Розміри гільзи свердла: 8 мм 10 мм 8 мм

② Встановіть один дерев’яний штифт у середній отвір бічної пластини, потім вирівняйте бічну пластину з нижньою пластиною та покладіть їх одна на одну.

③ Вставте свердло для відкривача отворів на дерев’яну шпильку (як показано на малюнку), прикріпіть усе свердло для відкривання отворів до нижньої пластини без зазорів, а потім затягніть ручку.

④ Використовуйте свердла діаметром 8 мм/10 мм, щоб зробити отвір для дерев’яний штифт 8 мм і отвір для попередньо встановленої клейової вставки 10 мм відповідно.

⑤ Результат свердління отворів у нижній пластині: 8 мм 10 мм 8 мм

⑥ Встановіть попередньо встановлені клейові вставки, кріплення та дерев’яні шпильки.

⑦ Вирівняйте отвори бічної та нижньої пластин, потім з’єднайте їх разом без зазори.

⑧ Встановіть ексцентрикове колесо та затягніть його - з'єднання завершено.
