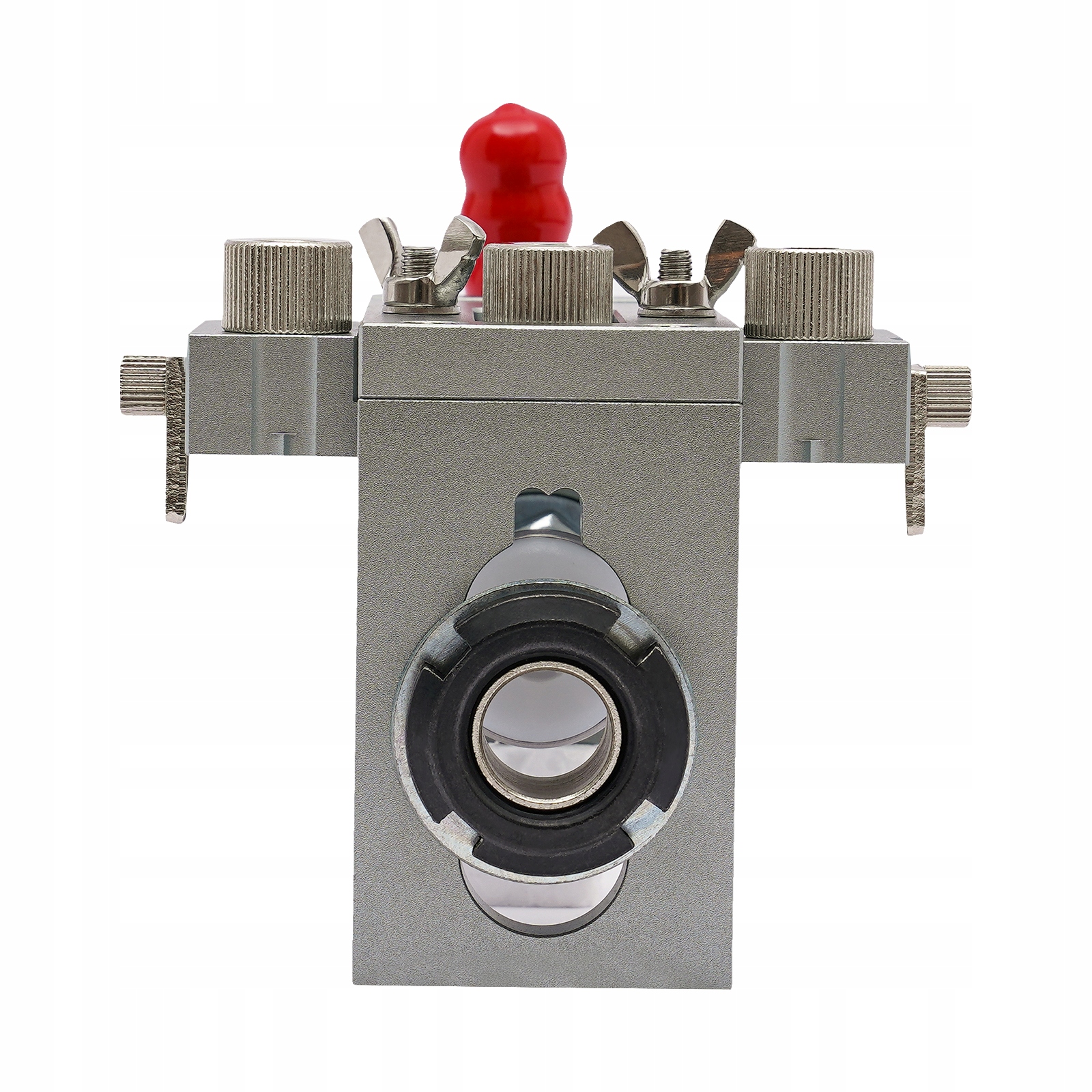

ШАБЛОН ДЛЯ З’ЄДНАНЬ ЕКСЦЕНТРИКОВИХ ШТИРІВ EXCENTRIC DIY 3IN1

Опис

Набір кишенькових патронів ідеально підходить для обробки деревини Вам потрібно лише затиснути деревину затискною пластиною, щоб досягти точного позиціонування та позиціонування свердління. Тонка обробка та точні ваги роблять продукт високоточним, і ви також можете вільно регулювати глибину свердління та позиціонування тощо відповідно до товщини дошки. Це буде ваш ручний помічник у обробці дерева своїми руками!

Основні характеристики

Міцний і довговічний: корпус цього виробу виготовлено переважно з алюмінієвого сплаву 6061 та нітратної (нікельованої) інструментальної сталі, яка характеризується високою твердістю, високою стійкістю до стирання, антикорозійними й антимонопольними властивостями та тривалим терміном служби

Три в одному: знімна конструкція з трьох частин дозволяє продукту бути більшим гнучкість у зміні форм, що може легко зменшити ефективність різних потреб

Висока точність: високий час свердління, який може зменшити включення свердління, подвійний край останнього масштабу та процес ЧПК дозволяють виробу ефективно мінімізувати помилку та, таким чином, підвищити точність пробитих отворів. Водночас прямий контакт між повзуном і пластиною також покращує плавність обробки

Висока ефективність роботи: кілька лінії вирівнювання можуть допомогти досягти легкого вирівнювання, що зменшує робоче навантаження та підвищує ефективність

Довговічна стабільність: повзунок близько до панелі дозволяє фіксувати виріб із меншою кількістю зазорів, що зменшує форму під час свердління

Легко переносити: малий розмір (5.12.3.46.3.5 дюймів), легка вага (2.03 фунтів) і дизайн без задирок роблять виріб легким носити Ви можете взяти його куди завгодно, щоб підвищити ефективність роботи

Деталі

Ручка у формі тютюну: ручка у формі тютюну є більш протиковзкою та може ефективно зчепити вас

Пробка: обидві сторони пробки легко регулюються, що полегшує відкриття отворів на краю дошки

Баранчеві гвинти: Барашкові гвинти дозволяють виконувати налаштування безпосередньо без інструментів

Як міра

1. Підготуйте та виміряйте перед пробиванням (для прикладу візьміть 0,79 у товстій камері, 0,31 у шпильках і 1,57 у з’єднаннях)

2. Виміряйте товщину легені 0,79 дюйма

3. Налаштуйте масштаб до 0,39 дюйма (половина товщини дошки)

4. Зафіксуйте положення кожного обмежувального кільця свердла (встановіть глибину свердління за кожною позицією, ефективна глибина свердління отвору 0,59 дюйма становить 0,59 дюйма, свердла 0,31 дюйма – 1,18 дюйма, а свердла 0,39 дюйма – 0,43-0,47 дюйма, і фактичне налаштування може бути трохи більшим)

5. Відрегулюйте обертання ексцентрикового свердла на 1,26 дюйма (відповідно до довжини шатуна без різьби).

Застосування

Цей продукт підходить для складання, зварювання, позиціонування штампування, швидкої фіксації та полірування різних компонентів механічного складання. Підходить для використання в будинках, на фабриках, у школах, для персональних робіт, декораторів, столярів тощо. Може використовуватися для з’єднання дощок край, плоский, T і L типу

Технічні характеристики

Матеріал: алюмінієвий сплав 6061, нікельована інструментальна сталь

Колір: сріблястий

Процес: CNC

Потрібне складання: так

Відповідний матеріал: дерево

Кількість отворів: 3

Тип хвостовика: Прямий

Тип канавки інструменту: прямий

Товщина обробки: 10-30 мм/0,39-1,18 дюйма

Діаметр бокового отвору: 15 мм/0,59 дюйма

Діаметр переднього отвору: 5 мм/0,2 дюйма, 8 мм/0,31 дюйма, 10 мм/0,39 дюйма

Хід повзуна: 5-30 мм/0,2-1,18 дюйма

Бічна сторона отвору: 19-45 мм/0,75-1,77 дюйма

Ширина бічної пластини: 46 мм/1,81 дюйма

Відстань між гільзами верхнього свердла: 32 мм/1,26 дюйма

Розмір свердла для гільз (OD.H): 16,24 мм/0,63,0,94 дюйма

Вага брутто: 0,92 кг/2,03 фунта

Розмір виробу: 13,8,8,8,9 см/5,12,3,46,3,5 дюйма

Пакет включено

1*Ключ-півмісяць

1*Повзун (з 3 гільзами 0,31 дюйма)

1*Середня пластина

1*Затискна пластина

3*Свердла (0,2/0,31/0,39 дюйма)

1*Швидке затискач

2*Шестигранні ключі

6*Гвинти

1*Упор

1*Бічна пластина

1*0,59 дюйма відкривач отворів

4*Обмежувальні кільця

2*Свердлильні втулки (0,2,0,39 дюйма)

1*Китайський і Посібник англійською мовою

Примітки

1. Будь ласка, повністю прочитайте посібник користувача перед використанням і зверніть особливу увагу на інструкції з техніки безпеки, що входять до нього.
