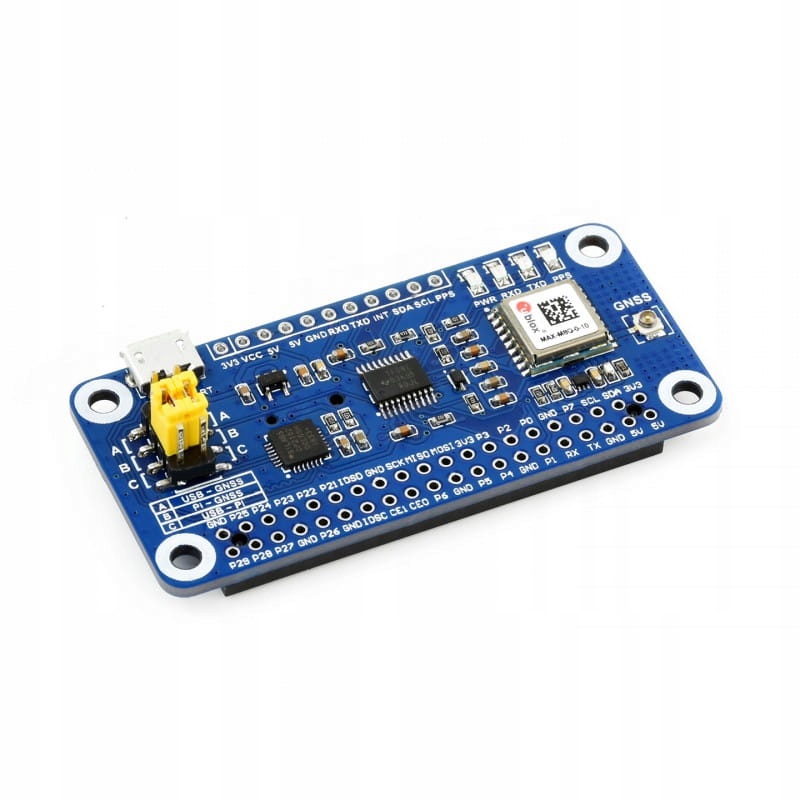

Шапка для Raspberry Pi з GPS-приймачем u-blox MAX-M8Q, що підтримує системи позиціонування: GPS, Beidou, Galileo та ГЛОНАСС. Плата модуля також має адаптер, який забезпечує зв’язок через USB, і перетворювач напруги, що забезпечує сумісність модуля з системами, що живляться від 5 В, наприклад Arduino.

Найважливіші функції модуля:

• Одночасний прийом до 3 типів супутникових систем GNSS із GPS, Beidou, Galileo та GLONASS із збереженням низького енергоспоживання
• Підтримка систем розширення, включаючи SBAS, QZSS, IMES, D-GPS, для покращення продуктивності позиціонування служби.
• Підтримка A-GNSS (допоміжної GNSS), скорочення часу першого позиціонування після ввімкнення, покращення чутливості отримання даних
• Висока чутливість навігації (-167 дБм) і виняткова здатність проти спуфінгу та перешкод, підтримує геозонування
• Підтримує U-Center, простий спосіб налаштувати модуль
• Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
• Вбудований конвертер CP2102 USB TO UART для послідовного налагодження
• UART та інтерфейс модуля I2C для підключення до хост-плат, таких як Arduino / STM32
• Діапазон швидкості передачі: 4800 ~ 921600 біт/с (за замовчуванням 9600 біт/с)
• Підтримує інтерфейс DDC (сумісний з I2C): до 400 кГц (макс.)
• Вбудований тримач батареї, підтримує батарею ML1220, для зберігання тимчасових і гарячих пусків
• 4 світлодіоди, що вказують на робочий стан модуля
• Доступні приклади підтримки для Raspberry Pi / Jetson Nano / Arduino / STM32

Стандартний роз’єм Raspberry Pi 40 GPIO

Використання стандартного роз’єму забезпечує сумісність із будь-якою версією Raspberry Pi, а додаткові контакти також забезпечують співпрацю з Arduino, Nucleo тощо.

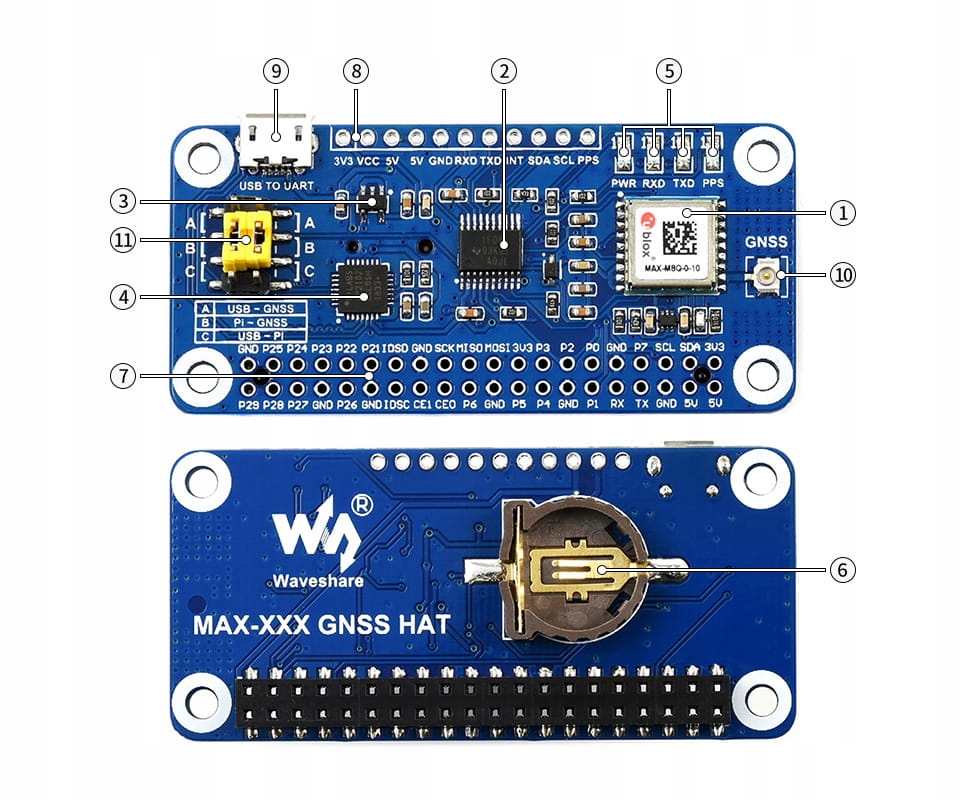

Що ми можемо знайти на друкованій платі модуля

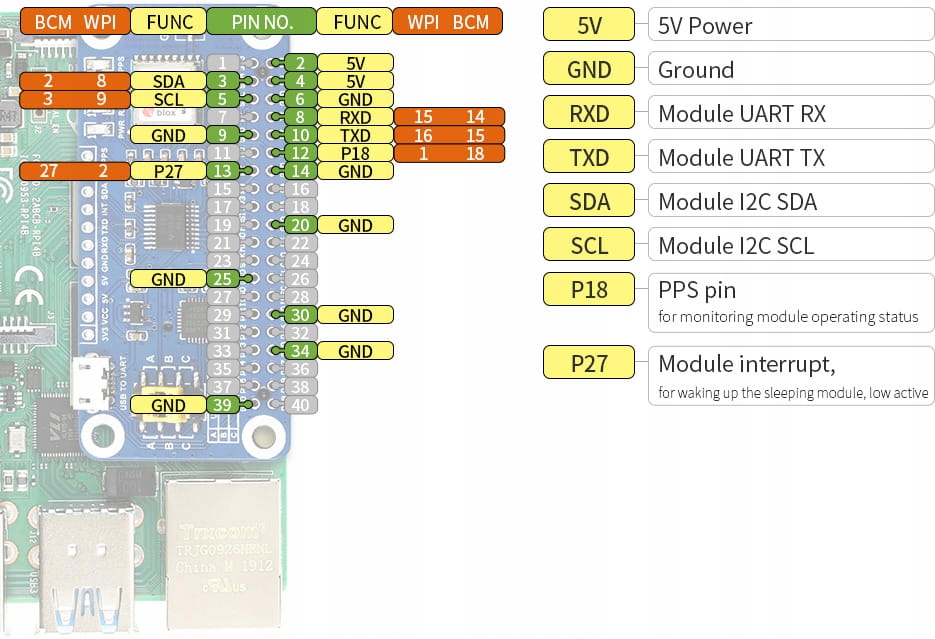

Опис пінів

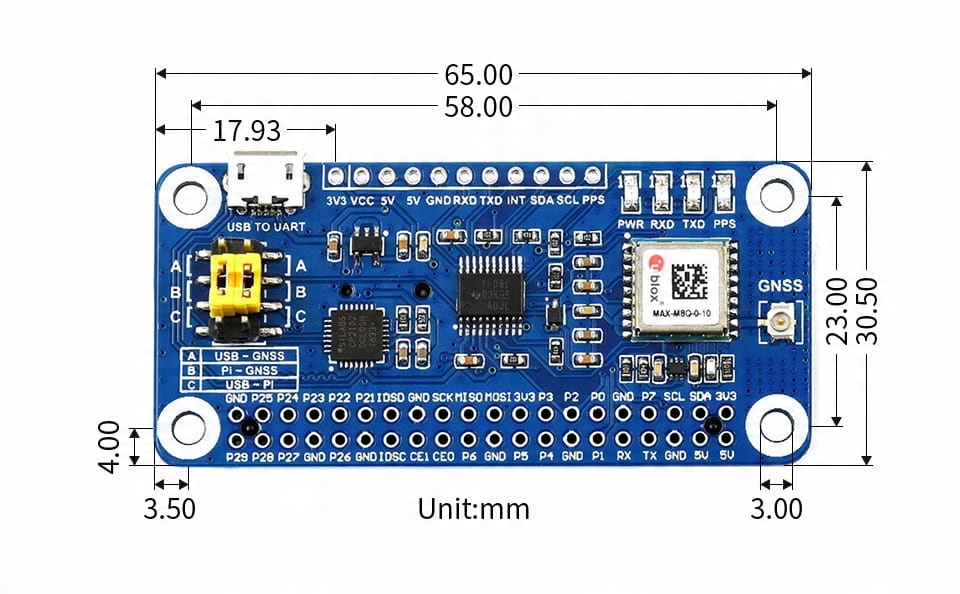

Розміри

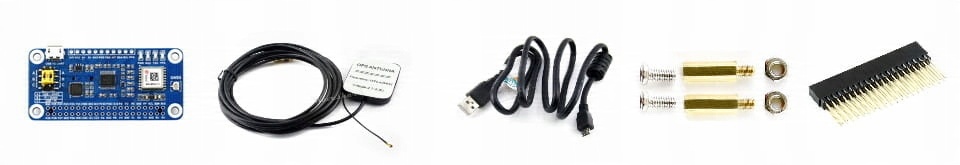

Вміст набору:

• MAX-M8Q GNSS HAT x1

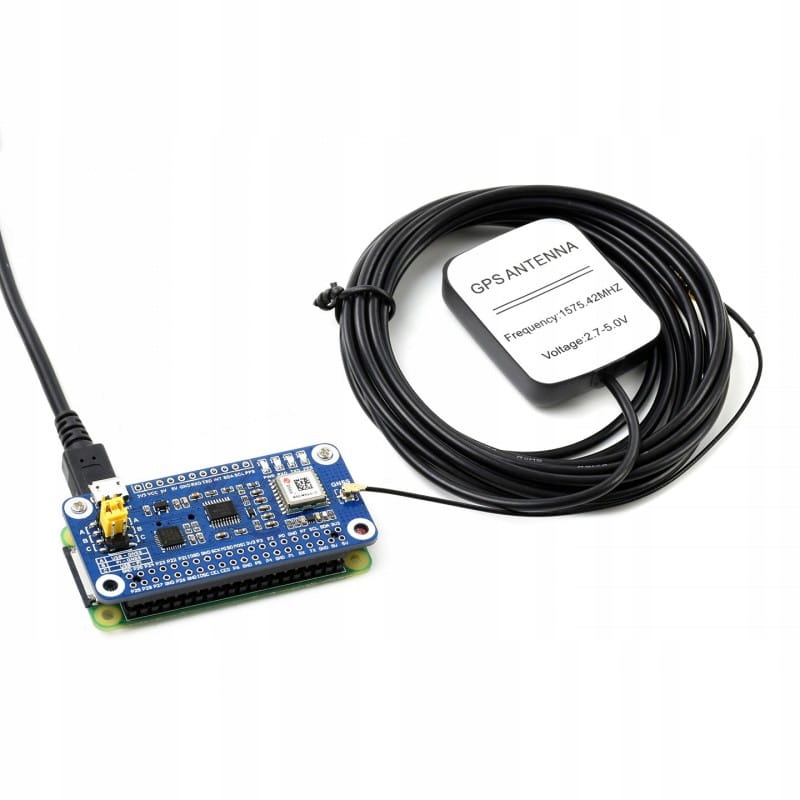

• Зовнішня GPS-антена x1
• Кабель USB-A – Micro-B x1
• Проставки для RPi x 2
• З'єднувач 2x20 гніздо x1
