Ми раді запропонувати:

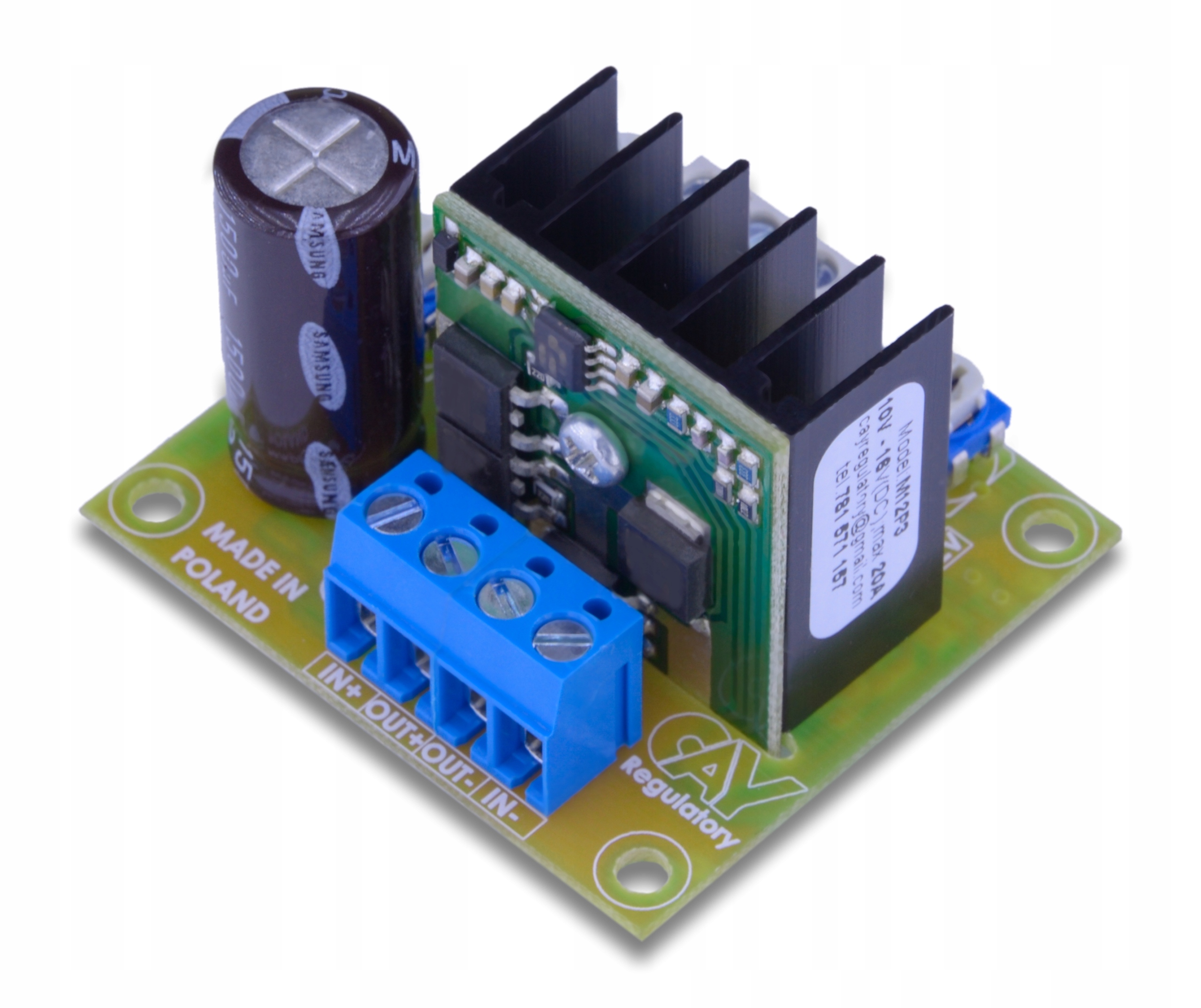

регулятор швидкості двигуна постійного струму з ШІМ

модель:

M12P3

• допустима поставка напруга: від 10 В до 16 В
• Максимальний безперервний робочий струм: 20 А
• Максимальний миттєвий струм: 50 A
• Максимальна вихідна потужність: 360 Вт
• Об/хв/діапазон регулювання вихідної потужності: 0 - 99%
• робоча частота: до 22 кГц (регулюється)
• тиха робота двигуна< /li >
• регульований час плавного запуску
• повний, зібраний, запущений, перевірений

Ця модель відрізняється від моделі M12N3 тим, що ШІМ-регулювання здійснюється за допомогою позитивного (+) полюса, що дозволяє використовувати регулятор там, де (-) полюси керованого двигуна та (-) джерела живлення постійно підключені .

Систему можна використовувати як контролер:

• обертання двигунів постійного струму (DC)
• швидкість вентилятора комп'ютера
• яскравість лампочок, галогенів
• Яскравість світлодіода
• потужність нагрівальних елементів
• живлення для генераторів HHO
• як плавний пуск електродвигунів постійного струму
• відкриття пропорційного клапана (у простих програмах)
• для обмеження пускового струму двигуна

Система може живитися від:

• батареї
• Li-Pol акумулятора
• Li-Ion, NiMH акумуляторів
• Джерело живлення постійного струму (також режим перемикання)

Система забезпечує:

• плавне регулювання потужності/яскравості/швидкості підключеного пристрою від 0% до приблизно 99%, без мерехтіння чи пропусків.
• Коли встановлено на мінімум, забезпечує повне згасання світлодіода
• м'який пуск - незалежно від заданої швидкості, після включення двигуна він буде м'яко розганятися, обмежуючи або повністю усуваючи ривки і, як наслідок, механічні та електричні перевантаження, допомагає запобігти спрацьовуванню запобіжника. вдування в інсталяції під час завантаження. Ця функція чудово працює в електромобілях, наприклад, дитячих, а також забезпечить плавне освітлення ламп і світлодіодів під час увімкнення
• дуже висока ефективність 96-99% - залежно від типу підключеного пристрою
• тиха робота підключеного двигуна - система не викликає дратівливого скрипу/гудіння керованого двигуна, як у випадку з більшістю ШІМ-контролерів, доступних на ринку
• просте підключення без необхідності пайки - кабелі монтуються в зручному затиску, для встановлення потрібна лише викрутка
• надійність - система використовує перевірені рішення та інтегральні схеми найвищої якості, силовий каскад складається з MOSFET транзистора(ів) з дуже низьким опором провідності, який у поєднанні з методом керування ШІМ , забезпечує продуктивність на найвищому рівні і таким чином зменшує втрати (нагрівання системи) до мінімуму навіть при максимальній вихідній потужності
• малі розміри - використання ефективних рішень дозволило створити повний регулятор (має всі необхідні для роботи елементи, включаючи тепловідвід) до 40% менший порівняно з конкурентними конструкціями цього типу з аналогічною потужністю.
• Для належної роботи в усьому діапазоні потужностей регулятор не потребує жодних додаткових елементів, конденсаторів, радіаторів тощо. Наведені значення надійні, що означає, що система описується як 50 A був розроблений і адаптований для 50 A і може постійно контролювати струм до 50 A включно.

Додаткові функції:

• регулювання мінімальної швидкості (0-30%) - типовий двигун починає працювати з 5-15% потужності, система дозволяє встановлювати мінімальне значення потужності індивідуально для кожного двигуна, а у випадку зі світлодіодом, повернувши його на мінімум, ми отримуємо повне згасання та нульове споживання електроенергії світлодіодом
• регулювання частоти (240 Гц - 22 кГц) - дозволяє підібрати оптимальну частоту в залежності від типу приймача, для двигунів забезпечує відсутність писку і для резистивних навантажень мінімізує втрати потужності, в даній моделі регулювання здійснюється ступінчасто, залежно від положення потенціометра ми можемо отримати: 240 Гц, 480 Гц, 960 Гц, 1,9 кГц, 3,8 кГц, 7,6 кГц, 15 кГц і 22 кГц
• регулювання часу плавного запуску (0,5 - 15 с) - це нове в запропонованих регуляторах, дозволяє користувачеві встановити час, протягом якого регулятор буде прискорювати двигун або, наприклад, світити світлодіоди в широкому діапазоні часу, ця функція дозволяє контролеру використовуватися в таких пристроях, як центрифуга для меду (медогонка), без оператора вручну прискорювати кошик
• регулювання максимальної швидкості(40-100%) - дозволяє обмежити максимальна швидкість двигуна або потужність, що подається на пристрій, що дозволяє постійно обмежувати максимальну швидкість керованого двигуна або безпечно керувати двигуном з номінальною напругою, нижчою за напругу установки (наприклад, керуючи двигуном 12 В в установці 24 В, у такій ситуації, коли ми обмежуємо потужність наполовину за допомогою потенціометра, двигун працюватиме так, ніби він живиться від установки 12 В), головний потенціометр на кабелі буде працювати від встановленого мінімального значення до встановленого максимального значення
< /ul>

Розташування системних потенціометрів:

• RPM max - максимальні оберти
• RPM min - мінімальні оберти
• POT1 - час плавного запуску
• POT2 - частота ШІМ, ступеневе регулювання
• Підключіть до роз'єму потенціометр (входить в комплект, спосіб підключення в інструкції) або сигнал керування від зовнішнього пристрою

Заміна потенціометра:

Потенціометр із комплекту можна замінити на:

• інший потенціометр, напр. герметичний, з перемикачем тощо.
• Сигнал ШІМ
• 0-5 В сигнал (або в іншому діапазоні, напр. 0-10 В, 0-24 В)

Тож система працює безпосередньо з:

• Arduino
• uCAtmega, PICі т.д.
• PLC
• Датчик Холла - наприклад, дросельна заслінка в електромобілях
• будь-який пристрій, який має вихід напруги або ШІМ

ми можемо безпечно підключити будь-яку зовнішню керуючу напругу до 24 В до входу керування (IN1)

Натиснувши «Купити зараз», ви отримаєте:

• Модель ШІМ-контролера: M12P3 - зібрано, запущено
• Регулювальний потенціометр із Кабель 50 см< /li>
• Ручка потенціометра
• Посібник користувача

Додаткова інформація:

Система була розроблена та виготовлена ​​в Польщі

100% контролерів перевірено перед відправкою p>

Кожне відправлення супроводжується інструкцією, яка чітко описує підключення та налаштування

Всі товари доставляються добре захищеними в картонних коробках

Ціни на продукцію вказані ціни брутто з ПДВ
