Щит із 4-дюймовим TFT-дисплеєм для Arduino та Nucleo
Код: 15145646025
2342 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
Інформація
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 2
Заказывая «Щит із 4-дюймовим TFT-дисплеєм для Arduino та Nucleo» данный товар из каталога «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

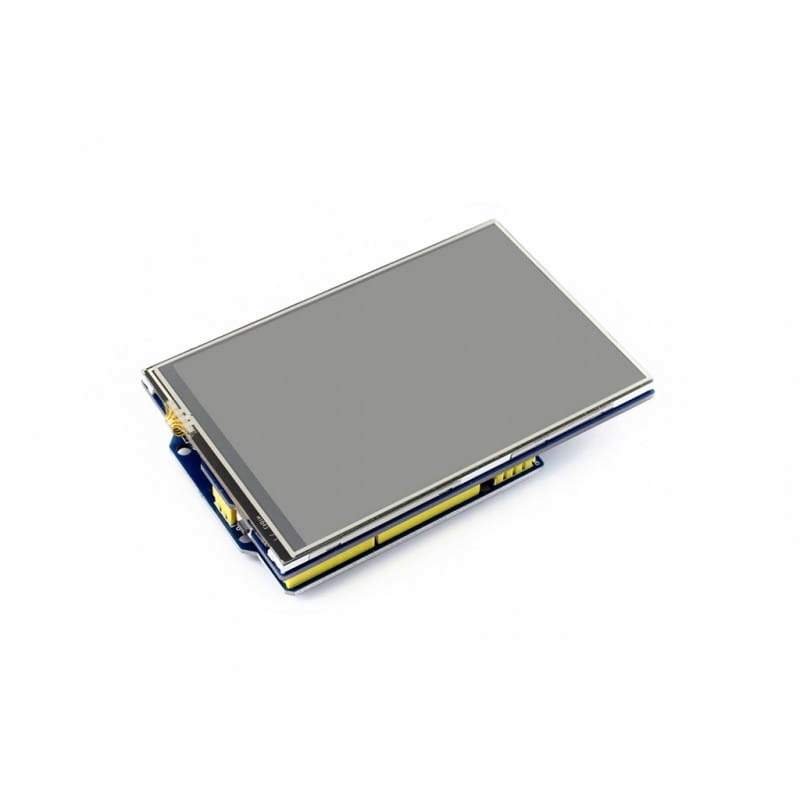

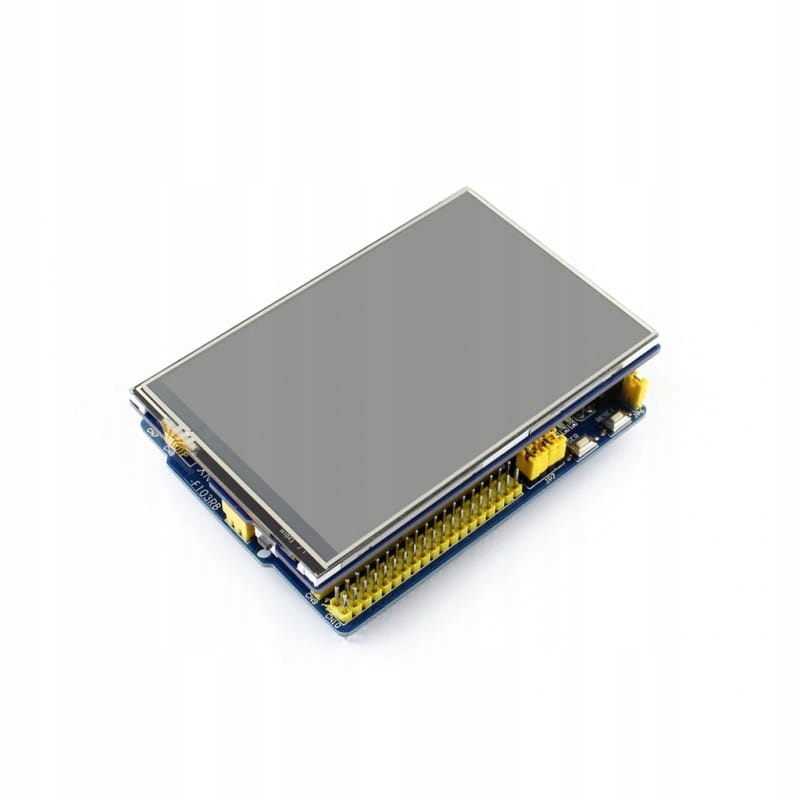

Shield для Arduino з 4-дюймовим РК-дисплеєм 480x320 і сенсорною панеллю. Розташування контактів shield дозволяє також працювати з платами серії Nucleo.
Специфікація:

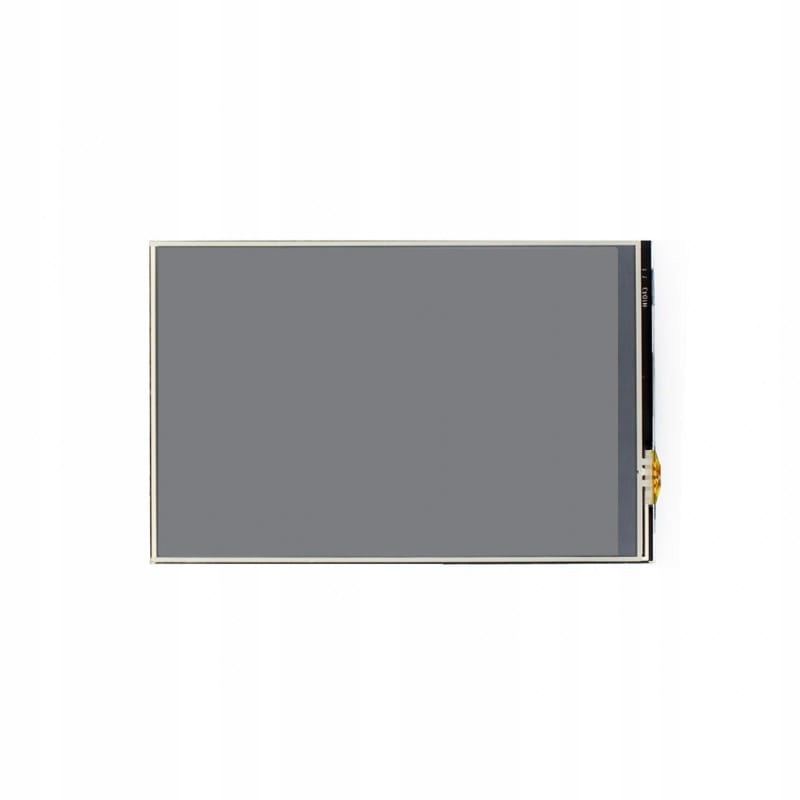

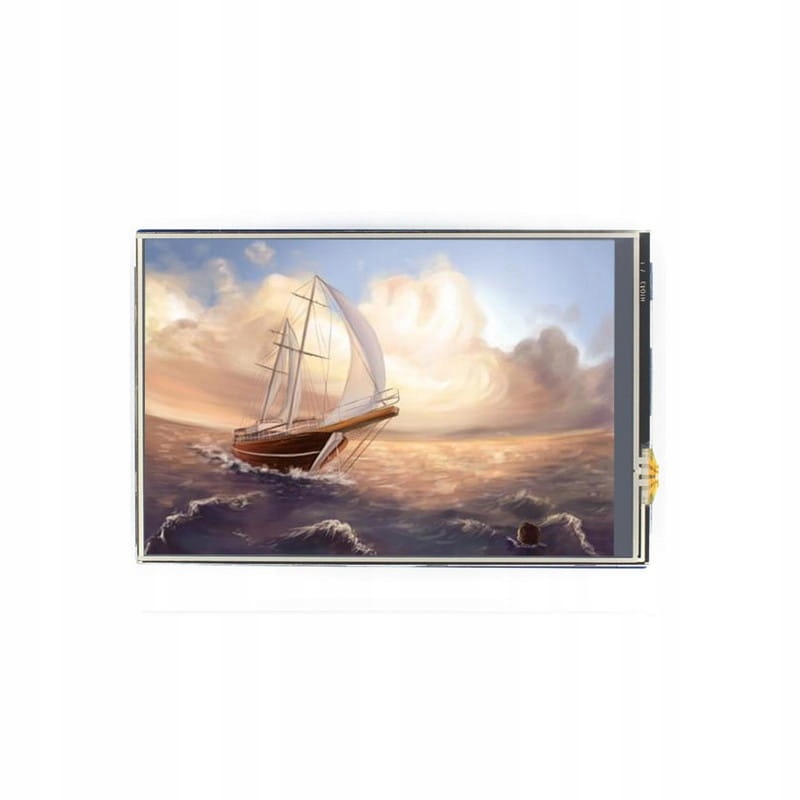

- Дисплей: 4" TFT LCD 480x320 пікселів, RGB 65k кольорів
- Сумісні з Arduino контакти, сумісні з платами: Arduino UNO, Leonardo, UNO PLUS, NUCLEO, XNUCLEO
- Модульна плата має спеціальний контролер для керування сенсорною панеллю, що є набагато кращим рішенням, ніж рішення, яке використовується в дешевших щитах для керування панеллю за допомогою AD перетворювача в Arduino
- Керування яскравістю дисплея за допомогою ШІМ< /li>
- Слот для карти пам’яті SD, де можна зберігати графіку для відображення
- Контролер дисплея: ILI9486
- Керування дисплеєм через SPI шина
- Доступні приклади роботи для Arduino та STM32
- Напруга/робоча напруга: 3,3 В \ 5 В

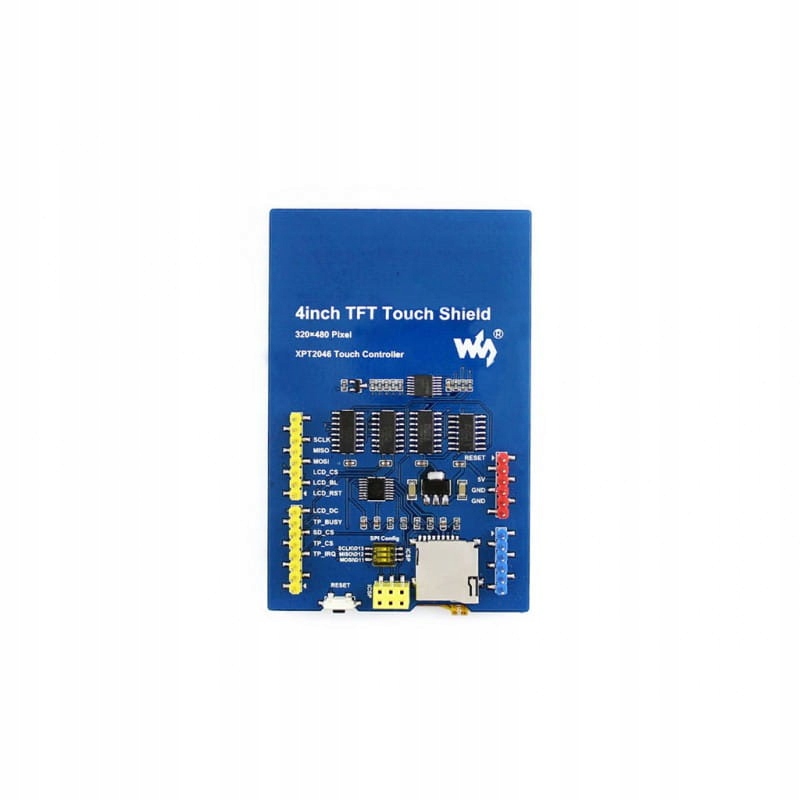

Опис штифтів екрану
Символ Arduino / NUCLEO PIN Опис 5V 5V 5V вхідна напруга живлення GND GND Земля SCLK D13 SPI синхронний сигнал MISO D12 SPI вхід даних MOSI D11 SPI вихід даних LCD_CS D10 LCD CS вхід LCD_BL D9 LCD контроль підсвічування LCD_RST D8 LCD скидання LCD_DC D7 LCD вибір даних\команда TP_BUSY D6 Сигнал TP зайнятий SD_CS D5 CS Micro SD вхід TP_CS D4 CS вхід Сенсорна панель TP_IRQ D3 IRQ вихід сенсорна панель
