Двоопорна сходинка сажотруса TECTO

у RAL 7024 - графіт

Призначений для покриттів:

• керамічна черепиця
• бетонна черепиця
• проста черепиця

Характеристики щаблів сажотрусів TECTO

Широка палітра кольорів

Сходинки доступні в таких кольорах:

• RAL: 3004 (вишневий),
• RAL:3009 (каштановий)
• RAL:3011 (червоний)< /li>
• RAL:6020 (зелений)
• RAL:7016 (антрацит)
• RAL:7024 ( графіт b>)
• RAL:8004 (цегла)
• RAL:8017 (коричневий )
• RAL:9005 (чорний)
• RAL:9006 (колір срібло - цинк)

Протиковзка поверхня< /h2>

Протиковзкі рельєфи та спеціальне поглиблення, яке служить ручкою, полегшують переміщення між рівнями.

Універсальне використання

Кронштейн LN дозволяє легко встановити комплект на більшості дахів з бетоном, керамікою, простою черепицею або шифером

Налаштування параметрів елемента

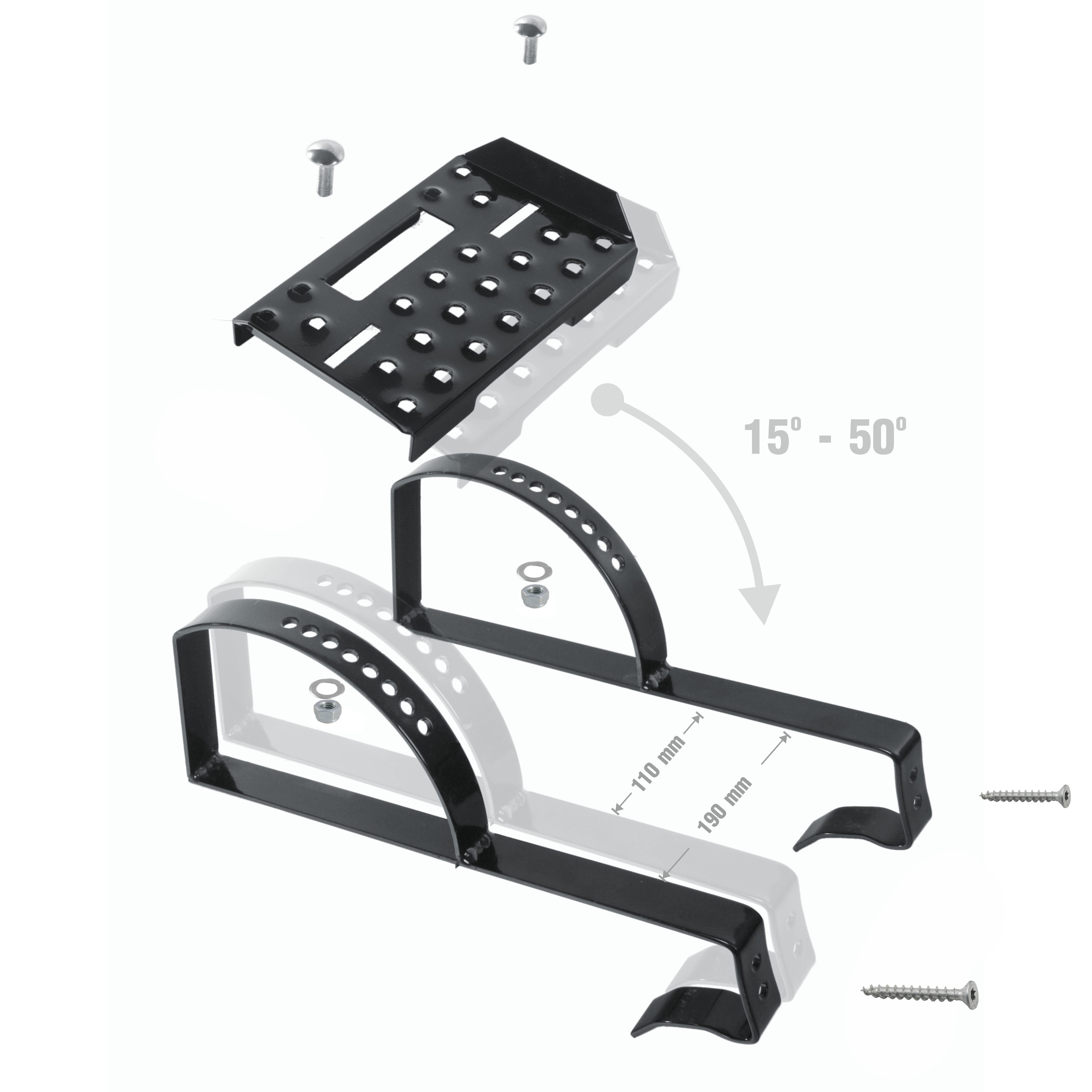

Набір дозволяє регулювати як кут нахилу платформи в діапазоні 15° - 50°, так і ширину кронштейнів від 110 до 190 мм, що полегшує їх адаптацію до схеми черепиці.

Підвищений рівень безпеки

Використання двох кронштейнів забезпечує стабільність, подібну до стабільності лави для сажотрусів, зберігаючи переваги сходинки з одним кронштейном.

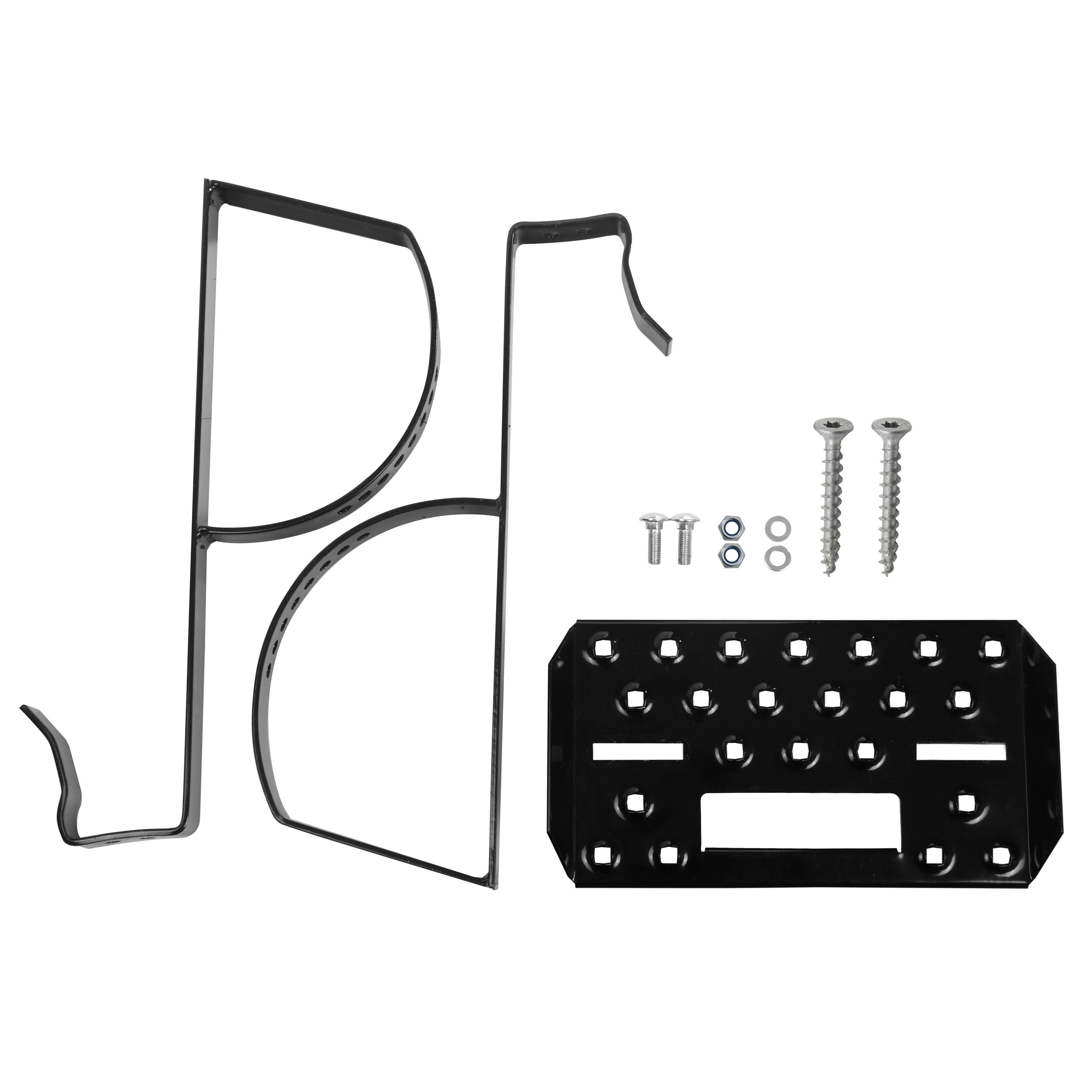

Повний етап TECTO складається з:

• інноваційна платформа TECTO
• два кронштейни в системі підвіски
• два гвинти каретки
• дві шайби
• дві самоконтрючі гайки
• два гвинти SPAX

Гвинти з кареткою, шайби та самоконтрючі гайки використовуються для з’єднання елементів і гарантують надійне кріплення протягом багатьох років.

Гвинти SPAX використовуються для кріплення кронштейнів через спеціально розроблені отвори до дерев’яної конструкції даху. У поєднанні з підвісною системою ми отримуємо надійну та безпечну сходинку сажотруса.

Універсальне використання кроків TECTO

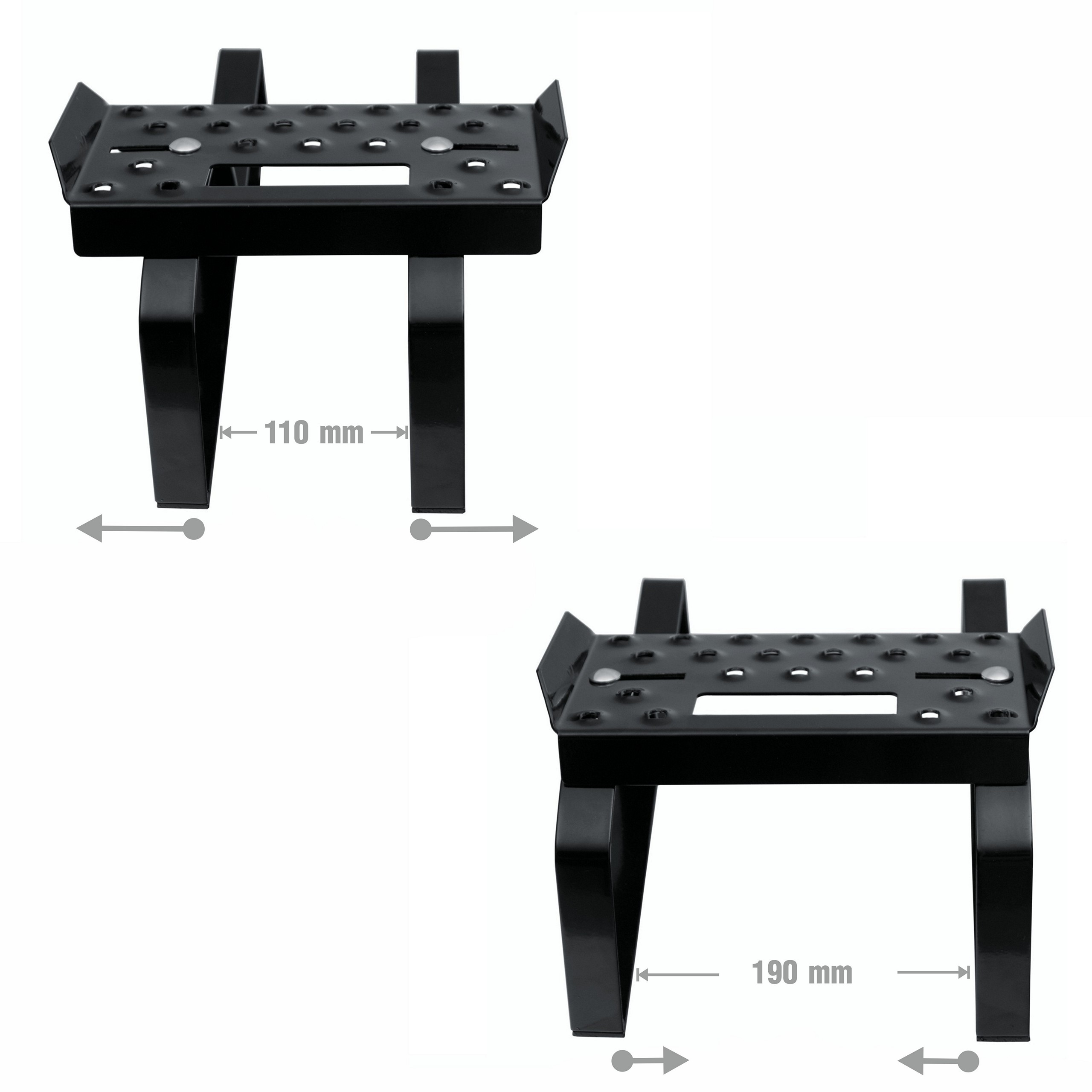

Система регулювання монтажної ширини кронштейнів у внутрішньому діапазоні (110 мм - 190 мм) і зовнішньому діапазоні (170 мм - 250 мм) дозволяє регулювати крок відповідно до профілю будь-якої відомої черепиці на ринку.

Додаткова можливість зміни кута нахилу дозволяє використовувати сходинку на більшості типів покрівельних покриттів, доступних у Польщі.

Регулювання можливе в діапазоні від 15° до 50° (кожні 5°)

Сходинки слід встановлювати з інтервалом 40-50 сантиметрів залежно від кута нахилу даху.

На практиці монтаж виконується через кожну черепицю (у випадку черепиці великого формату) або кожні дві черепиці (у випадку менших розмірів).

Технічні параметри

• Матеріал: сталь
• Спосіб з'єднання: зварювання
• Антикорозійний захист: гаряче оцинкування (термін служби не менше 25 років)
• Покриття: порошкова фарба (+10 років довговічності)
• Ширина кронштейна: 30 мм
• Товщина кронштейна: 4 мм
• Товщина платформи TECTO: 2 мм
• Кронштейн проклеєний спеціальною піною для захисту черепиці
• Упаковка: спеціальні захисні коробки
• Додатково: інструкція зі складання та комплект аксесуарів для складання

Процес гарячого цинкування

У зв'язку з впливом на елементи покрівельних комунікацій численних корозійних факторів, всі елементи стандартно піддаються процесу гарячого цинкування, що значно підвищує довговічність виробу. Гаряче цинкування необхідне для відповідності продукції чинним нормам і стандартам. Довговічність цинкових покриттів в залежності від умов може досягати 100 років. Ми застерігаємо від використання гальванічних (електролітично оцинкованих) елементів, які мають дуже низьку стійкість до корозії.

Гарячеоцинковані елементи на перший погляд відрізняються від оцинкованих. Електрооцинкована поверхня блискуча і гладка - елемент виключно естетичний. Однак гарячеоцинкована сталь в залежності від використовуваної технології може бути матовою або злегка блискучою і містити різного роду дефекти. Ці недоліки не є помилкою в процесі цинкування.

Фарбофарбове покриття - порошкова фарба

Ступінь пропонується у версії з порошковим покриттям у найпопулярніших кольорах покрівлі відповідно до палітри RAL.

Порошкове покриття є стійкий до корозії, хімічних речовин і високих температур і механічних пошкоджень. Цей процес передбачає нанесення на металеву поверхню наелектризованих частинок порошкової фарби. Потім пофарбовані елементи нагрівають до температури 140-200°C, в результаті чого порошок плавиться і полімеризується.

Переваги порошкового фарбування:

• гладке. , без тріщин і смуг покриття
• додатковий антикорозійний ефект
• стійкість до механічних пошкоджень
• термостійкість
• висока стійкість до
• нешкідливі для навколишнього середовища

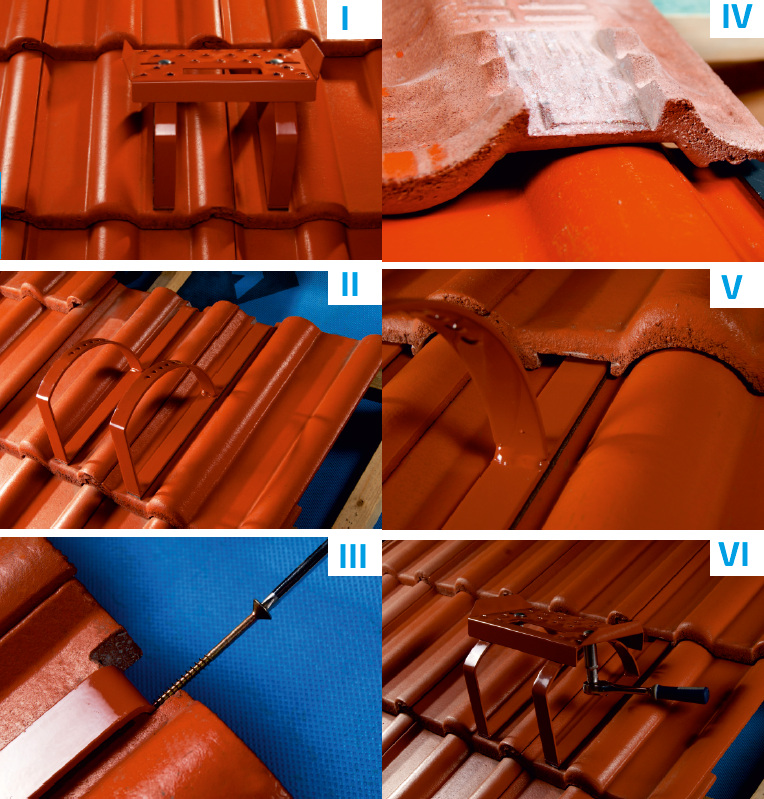

Інструкції зі складання

1. Повний етап сажотрусів TECTO складається з

• від двох опор TECTO-LN1 (1)
• Платформи рівня TECTO (2)
• набір гвинтів і болтів, необхідних для складання.

2. Ми починаємо монтаж з розміщення кронштейнів на відстані 110-190 мм на двох різних черепицях. На місці монтажу замок черепиці необхідно відшліфувати. Також рекомендується зробити П-подібну виїмку, щоб кронштейни спиралися на обрешітку, а не на коник черепиці.

3. Прикріпіть кронштейни до обрешітки за допомогою дерев’яних шурупів, що входять у комплект (або аналогічних Ø 6 мм x 50 мм (4)). Рекомендується попередньо просвердлити отвір діаметром менше діаметра шурупа, щоб уникнути розтріскування деревини.

4/5. Для отримання естетичного монтажу рекомендується відшліфувати замок верхньої черепиці.

6. Прикріпіть платформу (2) до кронштейнів за допомогою комплекту гвинтів M8, що входить у комплект. (3).
