Шпиндельний привід вікна MINGARDI D8 Fce 230V
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 13
Оплачивая «Шпиндельний привід вікна MINGARDI D8 Fce 230V», вы можете быть уверены, что данный товар из каталога «Мансардные окна» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

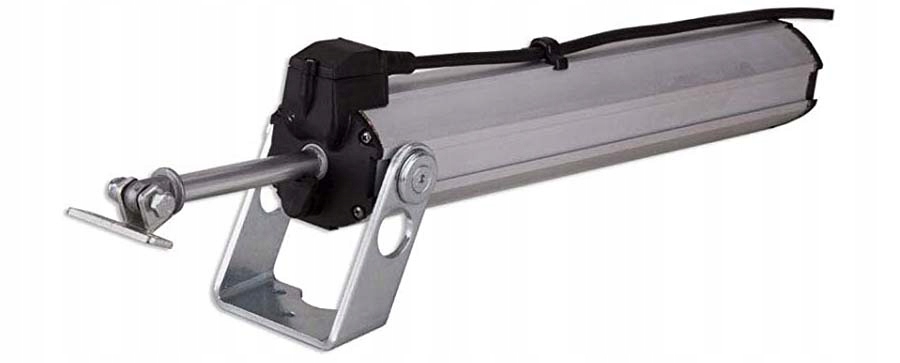

Привід віконний шпиндель MINGARDI D8 Fce 230V 300mm
Код виробника: 2700933
Лінійний привід MINGARDI з жорстким штоком і високою стійкістю до максимальних навантажень. Джерело живлення 230V AC 50Hz. Подовжувач 300 мм. Сила 500 Н. Відповідно до відповідних європейських директив. Оснащений кінцевими вимикачами і реле для паралельного підключення. Вбудований захист від теплового перевантаження.
Призначений для відкривання та закривання зовнішніх вікон, мансардних вікон, сонячних ламелей, куполів та люків у даху. Монтаж тільки в приміщенні.
Можливість підключення контрольних ламп, що інформують про положення приводу (відкрито/закрито).
Анодований сріблястий колір. У комплекті з аксесуарами для кріплення.
ТЕХНІЧНІ ДАНІ:
- Зусилля штовхання/тягнення: 500 Н
- Живлення: 230 В змінного струму 50 Гц
- Живлення : 175 Вт
- Подача шпинделя: 300 мм
- Клас герметичності: IP55
- Мінімальна швидкість подачі: 12 мм/с
- Робоча температура: - 10°C + 60°C
- Виявлення перешкод: так
- Кількість циклів на годину: 3
- Кабель живлення: 1200 мм
- /ul >
ВКЛЮЧЕНО:
- Привід D8 230 В змінного струму, хід 300 мм
- Регульований тримач приводу
- Тримач стулки
- li>
- Приладдя для монтажу, як показано на кресленні
- Інструкція польською мовою
Функція рухомої рукоятки приводу вздовж її Довжина дозволяє дуже легко встановити та налаштувати привод!
Підключення одного приводу з сигналізацією крайніх положень
A. Використовуйте кабелі з мінімальним поперечним перерізом 1 мм2.
B. Перемикач (роллета) з вимкненим вихідним положенням (a = відкриття / b = закриття).
C. Мережевий вимикач (запобіжник у розподільному щиті) з відстанню між контактами не менше 3 мм.
- КОЛІР, НОМЕР, СИГНАЛ
- Синій, 1, загальний (нейтральний) N
- Чорний, 2, закриття (фаза) L
- Коричневий, 3, відкриття (фаза) L
- білий, 4, сигнал - повне закриття
- li>Червоний, 5, Сигнал - повністю відкритий
- Жовто-зелений, , Земля
Сигнальні дроти 4, 5 можуть бути не підключені.
Підключення кількох приводів із сигналізацією кінцевих положень
A. Використовуйте кабелі з мінімальним поперечним перерізом 1 мм2.
B. Перемикач (роллета) з вимкненим вихідним положенням (a = відкриття / b = закриття).
C. Мережевий вимикач (запобіжник у розподільному щиті) з відстанню між контактами не менше 3 мм.
- КОЛІР, НОМЕР, СИГНАЛ
- Синій, 1, загальний (нейтральний) N
- Чорний, 2, закриття (фаза) L
- Коричневий, 3, відкриття (фаза) L
- білий, 4, сигнал - повне закриття
- li>Червоний, 5, Сигнал - повне відкриття
- Жовто-зелений, , Заземлення
Можливо, сигнальні дроти 4, 5 не підключено.
Можна одночасно керувати декількома актуаторами, підключеними паралельно, коли кожен актуатор встановлений на окремому вікні (віконній стулці).
ПРИМІТКА: Якщо на одне вікно встановлено більше одного приводу D8 230 В змінного струму 50 Гц (макс. 2), вони повинні отримувати живлення від блоку керування (синхронізації) - аксесуар 2700171 і забезпечити мінімальний відстань між приводами не менше 1,5 м.
Додаткові опції (див. наші аукціони):
Привід може бути оснащений радіоконтролером, який дозволяє керувати одним або декількома приводами за допомогою пульта дистанційного керування.
Використовуючи модуль контролера рольставень 230 В змінного струму будь-якої системи «Розумний дім», ви можете керувати приводом дистанційно за допомогою програми.
