Автоматичний контролер насоса з датчиками рівня води

Контролер розташований у пластиковому корпусі, але його також можна встановити на DIN-рейку

Контролер насоса базується на датчиках рівня - це насолода в свердловині/резервуарі

Призначений як для глибинних, так і для занурювальних насосів, а також для поверхневих насосів.

Контролер використовується скрізь, де постійно працює контроль рівня води в колодязі та/або резервуарі, в який закачується вода - це може бути звичайний резервуар, наприклад, маузер, бочка, басейн або напірний бак.

Працює з датчиками рівня рідини зонди рівня рідини можна встановити в свердловині та резервуарі.

Особливості контролера:

• Живлення безпосередньо від мережі 230 В
• Реле з максимальним струмом 20A
• Чотири режими роботи (описано нижче)
• Автоматичне ввімкнення та вимкнення насоса відповідно до інформації, отриманої від датчиків рівня води
• Захищає від сухого ходу - миттєво вимикає насос у разі нестачі води
• Вимикач ON/OFF/AUTO
• Діод, що показує стан роботи насоса
• Надійна якість виготовлення
• Можна встановити безпосередньо на стандартну DIN-рейку в розподільному щиті

Режими роботи контролера:

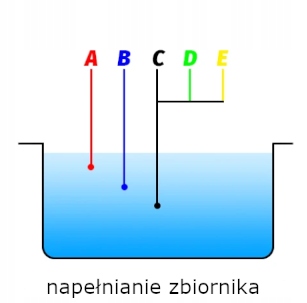

1. Наповнення бака

Контролер запобігає переповненню бака. Коли рівень води досягне верхнього датчика, контролер вимкне насос. Коли рівень води опуститься до рівня нижнього зонда, насос автоматично ввімкнеться і бак почне наповнюватися.

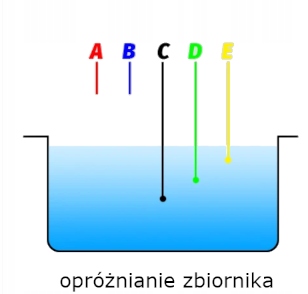

2. Спорожнення резервуара (максимальний і мінімальний рівні)

Контролер спорожнить бак. Коли рівень води досягне верхнього датчика, контролер увімкне насос. Коли рівень води опускається до рівня нижнього зонда, насос автоматично вимикається. Система використовується, серед іншого, в дренажних резервуарах, коли їх необхідно періодично спорожняти і відкачувати накопичену воду в систему дощової каналізації.

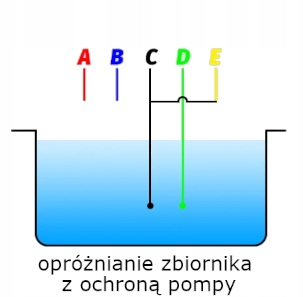

3. Спорожнення резервуара із захистом насоса (мін. рівень)

Порівняно з попередньою системою (точка 2), тут немає верхнього датчика, тобто максимального рівня в резервуарі – є лише мінімальний рівень (зазвичай прямо над дном резервуару). Контролер негайно увімкне насос, коли рівень води підніметься вище нижнього зонда, і вимкне його лише тоді, коли він знову опуститься нижче.

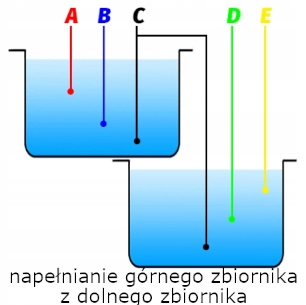

4. Перекачування води з нижнього резервуара (колодязя) у верхній резервуар на поверхню

Найширша, але дуже практична система. Вода буде перекачуватися зі свердловини в резервуар на поверхні до тих пір, поки вона його повністю не заповнить, при цьому, звичайно, повинна бути дотримана умова наявності відповідного рівня води в свердловині. Нижче наведено більш детальний опис цієї системи:

Це чудове рішення для свердловин, потужність яких надто низька, щоб насос міг працювати безперервно. Якщо, наприклад, насос здатний качати воду кілька хвилин або менше, а потім потрібно чекати певний час, щоб рівень води повернувся до початкового стану, це рішення буде ідеальним. У цьому випадку ми повинні мати буфер, тобто резервуар для води на поверхні, в який буде закачуватися вода - для цього дуже підійдуть баки Маузера об'ємом 1000 літрів або бочки об'ємом кілька сотень літрів. Звичайно, це також можуть бути резервуари меншого розміру, це має значення лише для горизонтального попиту на воду (наприклад, ефективність системи поливу тощо). Наступним кроком є ​​розміщення 3 зондів у свердловині та 3 зондів у резервуарі на поверхні. Графічна схема наведена нижче - у разі проблем з підключенням, звичайно, ми завжди тут, щоб допомогти. Автоматичний контролер насоса буде контролювати роботу насоса так, щоб резервуар, розташований на поверхні, завжди був заповнений, за умови, звичайно, що в колодязі є вода - таким чином запобігає пересихання насоса. Система колодязь-насос-бак працює повністю автоматично. Ми набираємо воду безпосередньо з водойми на поверхні, тобто т.зв буфер, звичайно, це місце, де ми можемо розмістити другий насос, який живитиме, наприклад, систему поливу. Позитивним побічним ефектом є те, що вода в буфері буде мати вищу температуру, ніж вода в свердловині, що краще впливає на политі рослини. Буфер також виконує функцію відстійника, а це означає, що якби у воді, яка викачується зі свердловини, були тверді частинки, наприклад пісок, вони б опустилися на дно резервуара - ми були б впевнені, що вода буде спрямована далі на зрошення. система їх не містить, що дуже важливо для терміну служби такої системи. Бак можна періодично чистити, наприклад, за допомогою нижнього крана в баку типу Маузер.

Для підключення додаткових датчиків рівня води, наприклад, якщо необхідно контролювати рівень води в колодязі та резервуарі, необхідно придбати 3 додаткових датчика - вони доступні в нашому магазині в різному пропозиція

Зміст набору:

• автоматичний контролер насоса в корпусі

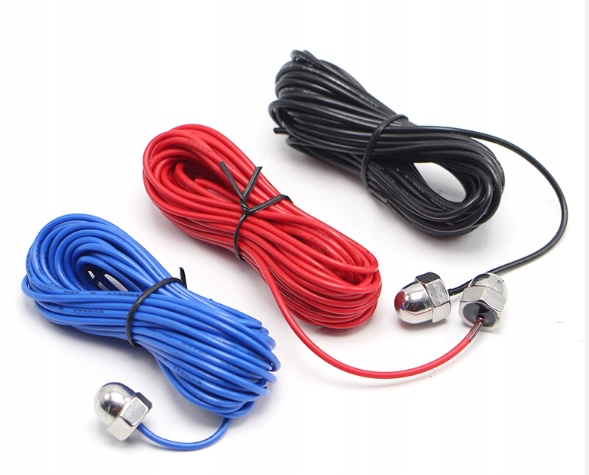

• зонди рівня води (3 шт.)
• інструкція

Контролер знаходиться в пластиковому корпусі - підключення кабелів від джерела живлення, насоса і датчиків рівня, а також виконання отворів для кабельних вводів необхідно виконати самостійно - в залежності від розташування контролера.
