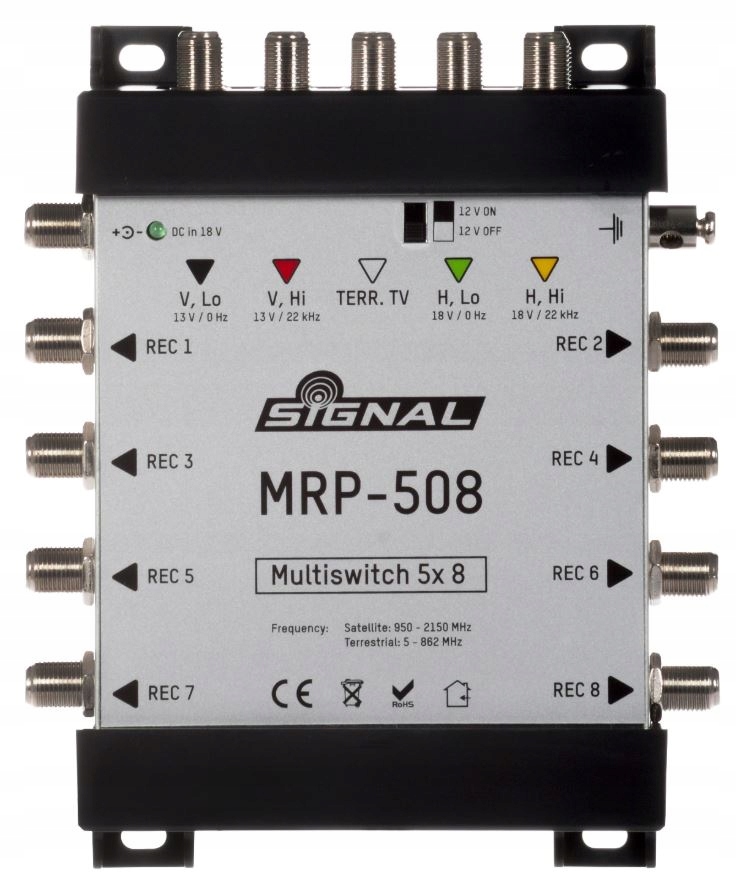

MRP-508 Signal 5/8 Multiswitch з пасивним ефірним телевізійним трактом

Відмінні риси:

• радіальний мультиперемикач,
• входи: 4 від конвертера quatro, 1 ефірний DVB-T,
• виходи: 8 на тюнери SAT,
• пасивна доріжка FM/DVB-T, обладнана перемикачем 12 В постійного струму,
• відстань між входами понад 25 дБ,
• високе вихідне розділення 30 дБ (без перехресних перешкод між смугами та поляризаціями),
• попередня корекція характеристик кабелю,
• дуже високий вхідний рівень 105 дБмкВ,
• високий вихідний рівень: 100 дБмкВ,
• індикатори напруги джерела живлення та мультиперемикача (проста діагностика збою живлення або короткого замикання на землі),
• заземлення,
• компактні розміри 146×120×42 мм,

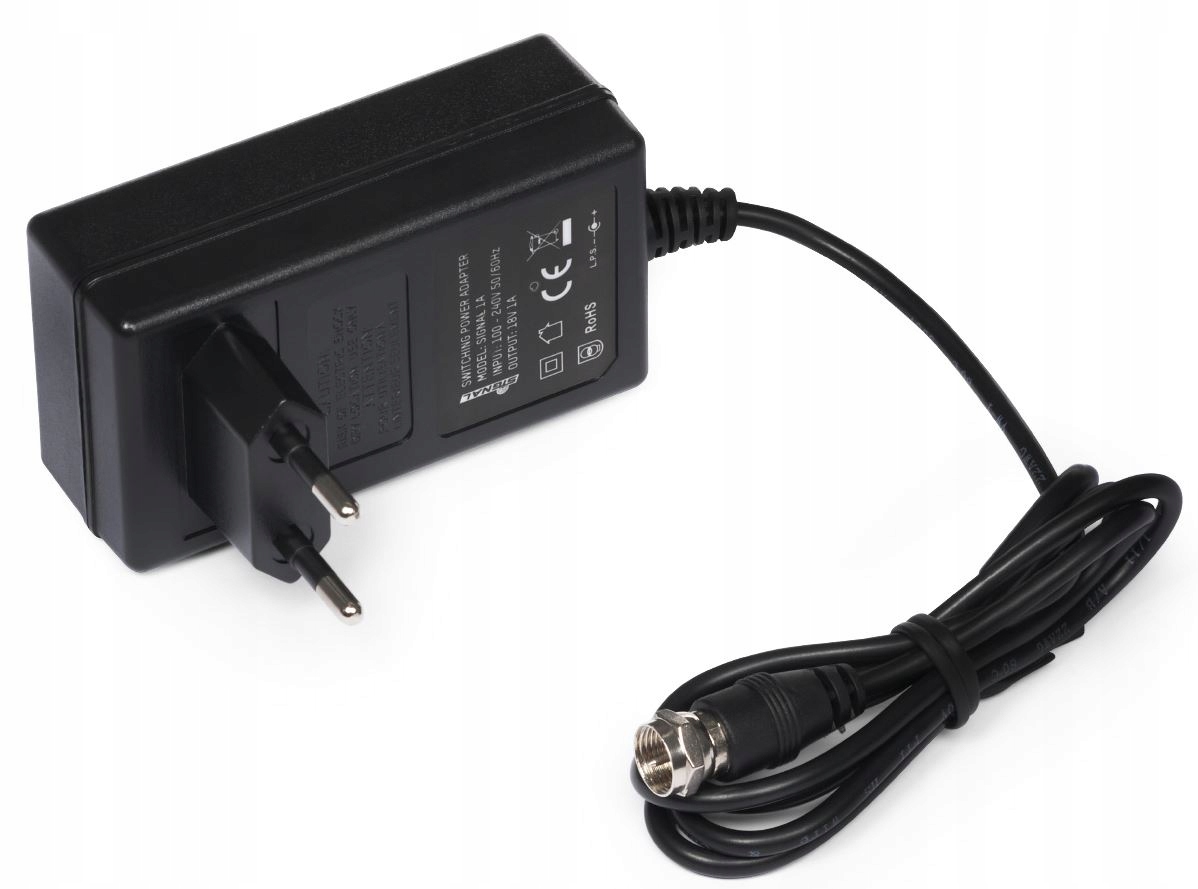

• зовнішнє джерело живлення постійного струму 18 В 1 А,
• Гарантія 3 роки.

Нове сімейство мультисвітчів Signal дозволяє впроваджувати установки RTV/SAT в односімейних будинках, невеликих житлових і офісних будівлях. Мультисвічі призначені для роботи всередині будівлі. Багатодіапазонні комутатори призначені для установок на основі топології зірка. У даному типі систем дроти від торцевих розеток сходяться в місці установки мультисвіча або групи мультисвіч. Високий розподіл вихідного сигналу (відсутність перехресних перешкод між смугами та поляризаціями) і вбудована попередня корекція кабелю дають змогу усунути вплив загасання кабелю, яке зростає з частотою.

Комутатор оснащений пасивним ефірним телевізійним трактом, тому в установці (кабель, розетки, роз’єми) у тракті ефірного телебачення. При виборі підсилювача також слід враховувати рівень сигналу від передавача (потужність і висота передавача, відстань до точки прийому, коефіцієнт посилення антени, рельєф місцевості між передавачем і приймачем).

Мультиперемикач оснащено перемикачем на 12 В у тракті антени. Для живлення підсилювача встановіть його в положення «Увімк.». Якщо використовується підсилювач із власним джерелом живлення, наприклад, AWS 1/1 F B1216 (з регулюванням посилення), залиште перемикач у положенні «Вимкнено».

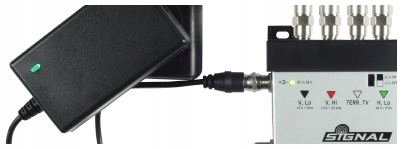

Мультиперемикач і джерело живлення оснащені світлодіодами стану живлення. Під час належної роботи обидва мають горіти.

Якщо після підключення ефірної антени та ввімкнення живлення світлодіоди на блоці живлення та мультиперемикачі блимають, це вказує на коротке замикання в тракті ефірної антени. Це може бути викликано включенням живлення в ефірному тракті на антені без підсилювача або поганим з'єднанням роз'ємів (коротке замикання між центральним проводом і опліткою екрану кабелю). Негайно вимкніть живлення та усуньте причину.

Використання окремого підсилювача має такі переваги:

• оптимізація витрат на установку,
• вибір найбільш підходящого підсилювача ( рівень посилення, місце встановлення, окреме регулювання УКХ та УВЧ),
• живлення підсилювача від мультисвіча (окреме джерело живлення не потрібне).

Пристрій розподіляє сигнал від одного супутникового та ефірного телебачення та FM-радіо максимум до восьми розеток. Тому ми можемо підключити до восьми одноголових супутникових тюнерів. Якщо тюнер має жорсткий диск (PVR), для його потреб необхідно зарезервувати два мультиперемикачних виходи. Невикористані виходи мультиперемикача слід завантажити за допомогою резистора 75 Ом
