ЗВАРЮВАЛЬНИК ВОЛОКОННО-ОПТИЧНОГО ЗВАРЮВАЛЬНИКА SIGNAL FIRE AI-9

Найважливіші функції:

• вбудований оптичний вимірювач потужності та візуальний локатор несправностей VFL
• можливість встановлення програмного забезпечення замкові зварювальні машини,
• 6 двигунів, відповідальні за позиціонування волокон,
• розташування досерцевини або до волокна шерсті,
• можливість роботи в автоматичному режимі,
• збільшення зображення x300,
• 4-ядерний процесор, що забезпечує швидкість роботи,
• мін. час зварювання 5 секунд,

SIGNAL FIRE

Signal Fire – це компанія, що динамічно розвивається і спеціалізується на виробництві оптоволоконних сплайсерів. Штаб-квартира розташована вЧендуі налічує близько 200 співробітників. Пропоновані ними пристрої побудовані на комплектуючих відомих виробників (у тому числі європейських), а технологічні рішення захищені численними патентами.

Характерною особливістю зварювальних апаратів цього виробника є використання смартфонів для їх налаштування, архівування даних про виконані зварні шви та всієї діагностики.

Продукція компанії завоювала визнання на ринках у всьому світі. Висока якість пропонованої продукції підтверджується гарантією, яка передбачає заміну пристрою на новий після 50 000 зварних швів.

Опис

Signal Fire AI-9 використовує техніку розташування волокон до серцевини (можливість позиціонування до оболонки), що забезпечує найкращі параметри загасання виконаних зварних швів. Волокна позиціонуються на 6 двигунах високого класу (Siemens), що абсолютно нечувано для обладнання такого цінового діапазону. Сплайсер може бути використаний для реалізації 100 км волоконно-оптичних шин, інсталяцій FTTH, а також для коротких з'єднань точка-точка, інсталяцій локальної мережі або відеомоніторингу на основі волоконно-оптичних кабелів. Модель AI-9 базується на 4-ядерному процесорі, що забезпечує швидкий час відгуку (зварювальний апарат готовий до роботи через 3 секунди) і короткий час зварювання та зварювання зварювального щитка.

Дисплей діагоналлю 5,1 дюйма з роздільною здатністю 800x480 пікселів і регульованою яскравістю забезпечує комфортну роботу навіть у складних умовах освітлення. Оптична система пропонує 300-кратне збільшення зображення, що безпосередньо впливає на якість процесу зварювання та візуальний аналіз виконаних зварних швів (перегляд у двох площинах). Мінімальний час зварювання становить 5 секунд, а час зварювання кришки 40 мм всього 15 секунд. USB-адаптер, що входить у комплект, дозволяє заряджати смартфон або підключати освітлення, що живиться від USB-порту, коли працюєте в темряві (лампа не входить).

Цей зварювальний апарат є одним із найшвидших пристроїв цього типу, наявних на ринку, і найшвидшим у цьому ціновому класі.

Будівництво

• Вигляд ящика. Оснащений висувним піддоном, на якому можна розмістити ніж для різання волокон
• Ящик може служити робочою платформою. У набір входить стілець/стіл, який зручно кріпиться на ящик для транспортування.
• Усі необхідні аксесуари поміщаються в дворівневий ящик.
• Аксесуари, що входять в набір: пляшка алкоголю , універсальний знімач, запасні електроди, плоский кабельний знімач, щітка для чищення.

Розміри продукту

Оптичний вимірювач потужності та візуальний локатор несправностей

Signal Fire AI-9 - остання модель в лінійці оптоволоконних сплайсерів, які вже кілька років успішно використовуються в оптоволоконних установках різних категорій. Завдяки доопрацюванню програмного забезпечення та ще кращій оптимізації процесу зварювання, загальний час процесу скорочено лише до 5 секунд.

Однак найважливішою особливістю нової моделі є те, що зварювальний апарат оснащено оптичним модулем вимірювання потужності та візуальним локатором пошкоджень. Це дозволяє, серед іншого, для швидкої діагностики оптичного шляху відразу після зварювання.

Набір включає:

• Сплайсинг оптоволокна Signal Fire AI-9
• ящик для інструментів
• набір запасних електродів
• гільйотина для різання волокна
• універсальний зачистник
• зачистник для плоского кабелю
• пляшка з дозатором
• щітка для чищення
• ремінь для перенесення зварювального апарату та ремінь для перенесення боксу

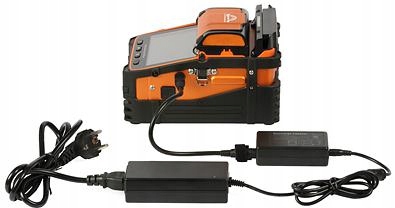

• зарядний пристрій із USB-адаптером

Програма SignalFire2

Зварювальний апарат готовий до роботи відразу після вилучення з упаковки. Для щоденної роботи не потрібна конфігурація - немає необхідності завантажувати або встановлювати будь-які програми. Програма, доступна в магазині Google Play і AppStore, потрібна, наприклад, якщо ви хочете змінити стандартну програму зварювання або калібрування через надзвичайно мінливі умови навколишнього середовища.

Програма також містить посібник користувача англійською мовою та навчальні відео. Зварювальний апарат АІ-9 оснащений USB-роз'ємом, що дозволяє заряджати акумулятор смартфона.

Програмне забезпечення зварювального апарату дозволяє вмикати т.зв. "інтелектуальний замок". У цьому режимі користувач може обмежити використання зварювального апарату - наприклад, при оренді. Можуть бути введені такі обмеження:

• зварювальний апарат заблоковано за умовчанням; необхідно розблокувати за допомогою попередньо визначеного телефону,
• зварювальний апарат розблоковано на певну кількість зварних швів - після цього він буде заблокований,
• зварювальний апарат розблоковано на певний період часу (користувач визначає діапазон дат); через вказаний час зварювальний апарат буде заблоковано.

Технічні характеристики

• Назва: Сигнал Пожежний АІ-9
• Код: L5875
• Позиціонування волокна: до серцевини
• до оболонки
• вручну
• Час зварювання: 5 с
• Час зварювання кришки: 15 с (40 мм)
• Кількість двигунів: 6
• Автофокус: Так
• Підтримувані волокна: SM (G.652, G.657), MM (G.651 - OM1) , OM2, OM3, OM4), DS, NZDS (G.655)
• Затухання зварного шва (типове): 0,025 дБ (SM), 0,01 дБ (MM)
• 0,04 дБ (DS/NZDS)
• Втрати на відбиття: не менше 60 дБ
• Калібрування електричної дуги: вручну
• Міцність електрода: приблизно 3000 зварних швів (запасні електроди включені)
• Діаметри волокон: буфер: 80-150 мкм
• покриття: 100-1000 мкм. ніж 250 мкм: 16 мм
• Випробування на міцність: Так - сила 2 Н
• Збільшення зображення: x300 для осі X та Y, x150 для обох осей одночасно
• Дисплей: 5,1 дюймовий TFT, кольоровий, 800x480 пікселів
• Живлення: батарея літій 7800 мАг, час заряджання 3,5 год. нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм
• Діапазон вимірювань: -70 дБм...+6 дБм
• < /li>
• Похибка вимірювання: < 0,3 дБ
• Візуальний локатор дефектів VFL: Довжина хвилі: 650 нм
• < /li>
• Потужність: 15 мВт
• Режим роботи: безперервний або тон 2Гц
• Діапазон робочих температур: - 15...+50 °C
• Вологість: <95% (без конденсації)
• Вага: зварювальний апарат 2, 08 кг (з акумулятором) )
• набір 7,1 кг
• Розміри: зварювальний апарат: 130 x 122 x 148 мм
• коробка: 270 x 237 x 293 мм
• Інше: USB-адаптер
• додаток для конфігурації та діагностики
• з’єднувальні кришки до 60 мм< /li>
