СИГНАЛІЗАЦІЯ SATEL INTEGRA 32 INT-GSM LTE ABAX2

Провідна сигналізація INTEGRA 32 з модулем GSM LTE і контролером бездротової системи

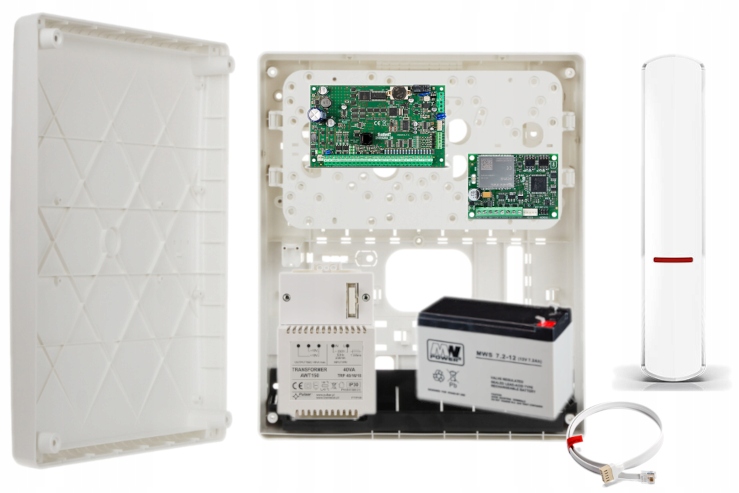

В комплекті:

• Материнська плата Satel INTEGRA 32 - 1 шт.;
• аксесуари (кріпильні контакти, резистори, акумулятор, кабель акумулятора);
• корпус Satel OPU-3 P – 1 шт.;
• трансформатор Pulsar AWT150 - 1 шт. ;
• Акумулятор MWPower MWS 7.2-12 - 1 шт.;
• Модуль зв'язку Satel INT-GSM LTE - 1 шт.;
• LTE антена - 1 шт.;< /li>
• Кабель Satel RJ/PIN5 - 1 шт.;
• Контролер Satel ACU-280 - 1 шт.

❗ Панель керування можна налаштувати в двома способами: за допомогою програми DLOADX (потрібен кабель Satel USB-RS або DB9F/RJ-KPL - не входить у комплект) і з рівня клавіатури (продається окремо) (за допомогою послідовностей клавіш у сервісному меню).

❗ Інструкцію з експлуатації та встановлення можна завантажити в розділі «додаткова інформація» внизу сторінки.

❗ Оновлення програмного забезпечення модуля INT-GSM LTE можливе через порт RS-232 ( Потрібен кабель Satel USB-RS або DB9F /RJ-KPL) або віддалено (через GPRS) за допомогою програмного забезпечення UpServ.

❗ Примітка ❗

Набір продається без:

• датчиків сигналізації,
• маніпулятори (клавіатури), сенсорні панелі (сумісні пристрої серії INT-...);
• сигналізатори b >,

який ви можете придбати відповідно до ваших потреб в інших наших пропозиціях.

Вибираючи пристрої, зверніть увагу на струмова пропускна здатність ППК, тобто споживаний струм кожного пристрою повинен бути розрахований так, щоб їх сума не перевищувала струмову потужність плати (тобто 1,2 А). Якщо це значення перевищено, слід використовувати додатковий буферний блок живлення (наприклад, Satel APS-412) з додатковим корпусом і акумулятором.

Виникли проблеми з вибором пристроїв або розрахунком споживання електроенергії набору? Ми будемо раді допомогти.

Більше того... що важливо

Набір, який ми пропонуємо, дозволяє підключити до 32 пристроїв (наприклад, датчики руху, датчики диму, датчики газу, герконові вимикачі, тощо).

Зверніть увагу, що стандартна сигналізація має 8 входів, тому ви можете підключити 7 датчиків (8-й вхід використовується для саботажу). Для подальшого розширення необхідно придбати розширювач INT-E (додатково 8 зон).

Пульт управління дозволяє розбити об'єкт на 16 зон, тобто частини об'єкта, які можна вмикати незалежно (наприклад, якщо спати на першому поверсі, ми можемо поставити під охорону перший поверх).

До материнської плати можна підключити до 4 клавіатур (клавіатур) / панелей .

КОМПЛЕКТ ПРОВОДОВОЇ СИГНАЛІЗАЦІЇ СЕРІЇ INTEGRA - це передове рішення, що поєднує функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Завдяки широкому асортименту модулів розширення їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA 32 є його комунікаційні можливості в поєднанні з додатковими модулями -GSM і TCP/IP. Система оснащена модулем сповіщень, завдяки якому ви отримуєте SMS/електронну пошту/PUSH про злом/збій/постановку під охорону. Контролер, що входить до комплекту, дозволяє розширювати систему сигналізації бездротовими пристроями та забезпечує двосторонній зашифрований (стандарт AES) зв’язок у діапазоні 868 МГц.

ПАНЕЛЬ УПРАВЛІННЯ СИГНАЛІЗАЦІЄЮ Satel INTEGRA 32 підтримує від 8 до 32 входів і від 8 до 32 програмованих виходів. Він має вбудований телефонний комунікатор з моніторингом, голосовими повідомленнями та дистанційним керуванням. функції контролю. Системою можна керувати за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно - за допомогою комп'ютера або мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Integra 32):

• підтримка від 8 до 32 зон
• можливість поділу системи на 16 зон, 4 групи
• підтримка від 8 до 32 програмованих виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований телефонний комунікатор з функціями моніторингу, голосових повідомлень і дистанційного керування
• ​роботи системи за допомогою РК-клавіатур, розділові клавіатури, брелоки та безконтактні картки та віддалено за допомогою
• комп’ютера або мобільного телефону
• 28 незалежних таймерів для автоматичного керування
• контроль доступу та функції домашньої автоматизації
• 439 подій пам'яті з функцією друку
• підтримка до 64+4+1 користувачів
• ​порт RS-232 - гніздо RJ
• можливість оновлення програмного забезпечення через комп’ютер
• вбудований імпульсний блок живлення потужністю 1,2 А з функціями зарядки акумулятора та діагностики
• можливість не повідомляти про проблеми з підключенням до SATEL сервер як збій

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Integra 32):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 32
• програмовані дротові виходи: 8
• максимальна кількість програмованих виходів: 32
• виходи живлення: 3
• шини зв’язку: 1+1
• клавіатури: 4
• розширювачі: 32
• групи: 4
• зони: 16
• телефонні номери для оповіщення: 8
• li>
• голосові повідомлення: 16
• текстові повідомлення: 32
• користувачі + адміністратори: 64+4
• таймери: 28
• пам'ять подій: 439
• навантажувальна здатність сильнострумових програмованих виходів: 2A
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 0,5 A
• навантажувальна здатність виходу +EX (+EX1 і +EX2): 0,5 A
• навантажувальна здатність виходу AUX : 0,5 A
• ступінь захисту згідно з EN 50131: клас 2
• li>
• екологічний клас згідно з EN50130-5: II
• робоча температура : -10°C …+55°C
• максимальна вологість: 93% (±3%)< /li>
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц< /li>
• рекомендований трансформатор 40 ВА (не входить до комплекту)
• споживаний струм: 127 мА (в режимі очікування), 234 мА (макс.)
• напруга звіту про несправність батареї: 11 В (±10%)
• напруга відключення акумулятора: 10,5 В (±10%)
• li>
• струм заряджання акумулятора: 400/800 мА
• ефективність джерела живлення за струмом: 1,2 А
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронної плати: 173 x 106 мм
• вага: 211 g

КОРПУС Satel OPU-3 P - це корпус для поверхневого монтажу, який можна використовувати в підсобних приміщеннях, на виду. Основу корпусу можна вмонтувати в стіну, щоб сам корпус займав менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним протидиверсійним захистом: від відкриття кришки та від зняття її зі стіни.

Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв'язку Satel,
• Контролер дверей ACCO,
• панелі контролю доступу ACCO-NT.

Корпус має місце для монтажу мережевих трансформаторів на 40 або 60 ВА, а також може вмістити резервну батарею 12 В ємністю 7 або 17 Ач. Він не блокує та не послаблює радіосигнал, тому можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• антидиверсійний захист від: відкриття та зняття з землі
• знімні монтажні пластини, що полегшують встановлення та обслуговування системи
• можливість встановлення бездротові пристрої з антеною всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: 16 В або 18 В.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3) ): 16В / 18В
• потужність: 40ВА
• споживаний струм при номінальному навантаженні від мережі ~230В: 0,20А
• номінальний вихідний струм (I1/I2/ I3): 2,2 A / 2,0 A
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C ( незворотній)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• li>
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

MWPower MWS 7.2-12 BATTERYпризначений для систем сигналізації, контролю доступу, протипожежних систем (аварійне живлення), касових апаратів, телефонних станцій, аварійного освітлення, автоматики тощо. -вільна батарея VRLA (свинцево-кислотна батарея з клапанним регулюванням, тобто з саморегульованими запобіжними клапанами та внутрішньою рекомбінацією газу) з електролітом, уловленим у сепараторі AGM (абсорбентний скляний мат), широко відомому як гелевий.

Ці акумулятори тип типу під час належної експлуатації не потребують обслуговування. Під час нормальної роботи не виділяються гази та немає можливості витоку електроліту. Природної вентиляції достатньо для охолодження елементів і усунення наслідків неочікуваного перезарядження. Завдяки цим властивостям батареї VRLA можна встановлювати в офісах та інших приміщеннях, де перебувають люди.

✅ СПЕЦІАЛЬНЕ ЗАСТОСУВАННЯ

У будь-якій ситуації, де батареї VRLA використовується для спеціальних застосувань, таких як циклічна робота або в надзвичайно складних умовах навколишнього середовища, рекомендується зв’язатися з продавцем за порадою.

Акумулятори серії MWS не рекомендовані для циклічної роботи.

❗ Важливо ❗

Акумулятори серії MWS не можна використовувати в «ланцюжках», тобто з’єднувати послідовно або паралельно одна з одною або з іншими батареями. Вони можуть працювати тільки окремо, окремо.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (MWS 7.2-12):

• номінальна напруга: 12В
• номінальна ємність: 7,2 А·год
• ємність для 25 градусів C і напруги відключення 10,5 В: 7,2 А·год (20 год), 6,4 А·год (10 год), 5,9 А·год (5 год)
• внутрішній опір: 36 мОм (заряд батареї)
• ємність: 100% (для 20 градусів C), 85% (для 0 градусів C), 65% (для -15 градусів C) C)< /li>
• саморозряд: 91% (3 місяці), 82% (6 місяців), 64% (12 місяців)
• термінал: швидкий 187 (T1)
• зарядка: 13,50-13,80 В (буфер)
• макс. зарядний струм: 2A
• макс. струм розряду: 80A (5 сек.)
• температура розряду: -20 градусів C ... +50 градусів C
• температура заряду: -20 градусів C ... +50 градусів C
• температура зберігання: -20 градусів C ... +50 градусів C
• розміри: 151 x 65 x 94 мм (загальна висота - 100 мм)
• вага: 2 кг

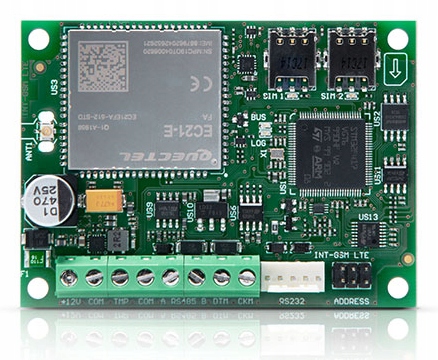

МОДУЛЬ ЗВ'ЯЗКУ GPRS Satel INT-GSM LTE дозволяє ППК серій INTEGRA та INTEGRA Plus спілкуватися через мережу 2G, 3G або 4G. Він працює на шині клавіатури пульт сигналізації. Він підтримує 2 SIM-карти, за допомогою яких можна отримувати повідомлення та вхідні дзвінки одночасно. Усі передачі GPRS шифруються за стандартом AES-192.

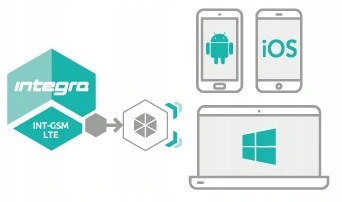

✅ Пристрій дозволяє дистанційно керувати системою за допомогою:

• мобільного додатку INTEGRA CONTROL (GPRS);
• SMS-повідомлень;< /li
• безкоштовна послуга CLIP;
• програма GUARDX (GPRS) - для адміністрування системи.

Зв'язок через стільникову мережу дозволяє бездротове підключення до керування панелі та комп’ютера з інстальованими програмами DLOADX і GUARDX і, таким чином, налаштовувати та керувати системою навіть з віддаленого місця. З'єднання між модулем і комп'ютером можна встановити через службу налаштування з'єднання SATEL.

✅ Підключення до ППК можливо двома способами:

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-GSM LTE):

• клас навколишнього середовища згідно з EN50130-5: II
• робоча температура: - 10 ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• струм споживання: 110 мА (в режимі очікування), 450 мА (макс.)
• Розміри електронної плати: 80 x 57 мм
• Вага: 44 г

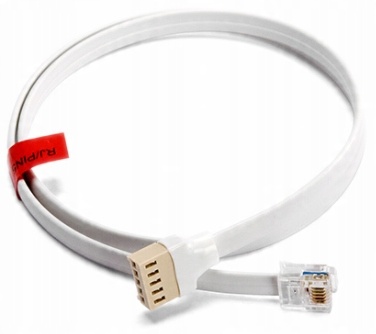

КАБЕЛЬ RJ/PIN5 Satel використовується для з'єднання RS-портів ППК INTEGRA з роз'ємом RJ з модулями зв'язку з PIN5 роз’єм (тобто модулі GSM, ISDN-MOD, ETHM-1, ETHM-1 Plus і модем MDM56 BO).

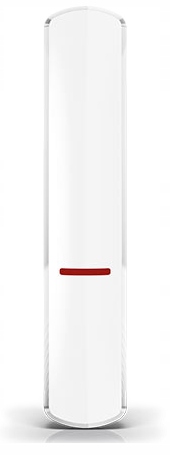

КОНТРОЛЕР Satel ACU-280 працює з ППК сімейств INTEGRA, INTEGRA Plus і VERSA (підключення по шині зв'язку), дозволяючи розширити сигналізацію система з бездротовими пристроями . Він забезпечує двосторонній зашифрований (стандарт AES) зв'язок у діапазоні 868 МГц - усі радіопередачі між елементами системи ABAX 2 підтверджені.

Перевагою контролера ACU-280 є відмінний радіус дії - до 1600 м на відкритих територіях (залежно від пристрою, який співпрацює з контролером, і умов їх роботи), отримано завдяки використанню сучасної радіосистеми.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (ACU-280):

• діапазон робочих частот: 868,0 МГц ÷ 868,6 МГц
• діапазон радіозв'язку (в відкриті зони): до 1600 м
• рівень безпеки згідно з EN50131-3: клас 2
• дотримується стандартів: EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• клас навколишнього середовища відповідно до EN50130-5: II
• робоча температура: -10°C...+55°C
• макс. вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• споживаний струм: 55 мА (режим очікування), 60 мА (макс.) < /li>
• розміри корпусу: 24 x 135 x 29 м
• вага: 48 г
