СИГНАЛІЗАЦІЯ SATEL INTEGRA 64 GSM LTE TOUCH

Набір провідної сигналізації INTEGRA 64 з сенсорною клавіатурою, модулем GSM LTE та сиреною

До комплекту входять:

• ППК Satel INTEGRA 64 - 1 шт.;
• аксесуари (кріпильні штифти, резистори, акумулятор, кабель акумулятора);
• пластиковий корпус Satel OPU-3 P - 1 шт.;
• Pulsar трансформатор AWT150 - 1 шт.;
• акумулятор необслуговуваний 12V 18Ah - 1 шт.;
• дротова сенсорна клавіатура Satel INT-TSG2-W (колір корпусу: білий) - 1 шт.;
• сирена зовнішня провідна оптико-акустична Yotogi TI700 – 1 шт.;
• Модуль зв’язку Satel INT-GSM LTE – 1 шт.;
• LTE антена – 1 шт. ;
• li>
• завантаження вручну з сайту виробника.

❗ Налаштувати ППК можна двома способами: за допомогою програми DLOADX (Satel USB- Потрібен кабель RS або DB9F/RJ-KPL - не входить в комплект) і з рівня клавіатури (за допомогою послідовностей клавіш у сервісному меню).

❗ Оновлення програмного забезпечення модуля INT-GSM LTE можливе через RS -232 порт (потрібен кабель Satel USB-RS або DB9F /RJ-KPL) або віддалено (через GPRS) за допомогою програмного забезпечення UpServ.

❗ УВАГА ❗

Набір продається без датчиків сигналізації, які ви можете придбати відповідно до ваших потреб на інших аукціонах.

Зверніть увагу, що стандартна ППК має 16 входів, тож ви можете підключити 15 датчиків (16-й вхід використовується для саботажів). Для подальшого розширення ви необхідно придбати розширювач INT-E (додаткові 8 входів).

СИСТЕМА ПРОВОДОВОЇ СИГНАЛІЗАЦІЇ НА ОСНОВІ ППКОП Satel INTEGRA - передове рішення, що поєднує функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу. Завдяки широкому асортименту модулів розширення їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA є їх комунікаційні можливості в поєднанні з додатковими модулями - GSM і TCP/IP.

Система оснащена модулем сповіщень завдяки чому вони отримуватимуть SMS/e-mail/PUSH про злом/несправність/постановку на охорону.

ПАНЕЛЬ УПРАВЛІННЯ СИГНАЛІЗАЦІЄЮ Satel INTEGRA 64 підтримує від 16 до 64 входів і від 16 до 64 програмованих виходів. Він має вбудований телефонний комунікатор з моніторингом, голосовими повідомленнями та дистанційним керуванням. функції контролю. Системою можна керувати за допомогою рідкокристалічних клавіатур, зонних клавіатур, пультів дистанційного керування та безконтактних карток, а також дистанційно – за допомогою комп’ютера чи мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INTEGRA 64):

• підтримка від 16 до 64 зон
• можливість поділу системи на 32 зони, 8 груп
• підтримка від 16 до 64 програмованих виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований телефонний комунікатор з функціями моніторингу, голосових повідомлень і дистанційного керування
• роботи системи за допомогою РК-клавіатур, перегородок клавіатури, пульти дистанційного керування та безконтактні карти, а також дистанційне використання комп’ютера чи мобільного телефону
• 64 незалежні таймери для автоматичного керування
• контроль доступу та функції домашньої автоматизації
• пам’ять з 5887 подій із функцією друку
• підтримка до 192+8+1 користувачів
• порт RS-232 - гніздо RJ
• можливість оновлення програмного забезпечення через комп'ютер
• вбудований імпульсний блок живлення з високою продуктивністю 3 А з функціями: зарядка акумулятора та діагностика
• можливість не повідомляти про збій сервера SATEL на ППК (INTEGRA Firmware 1.16) або новіший)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INTEGRA 64):

• програмовані дротові входи: 16
• максимальна кількість програмованих входів: 64
• програмовані дротові виходи: 16
• максимальна кількість програмованих виходів: 64
• виходи живлення: 2
• комунікаційні шини: 1+2
• клавіатур: 8
• розширювачів: 64
• розділів: 8
• зон: 32
• номерів телефонів для оповіщення: 16
• li>
• голосові повідомлення: 16
• текстові повідомлення: 64
• користувачі + адміністратори: 192+8
• таймери: 64
• пам'ять подій: 5887
• навантажувальна здатність сильнострумових програмованих виходів: 3 А
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• li>
• навантажувальна здатність виходу +KPD: 2,5 A< /li>
• навантажувальна здатність виходу +EX (+EX1 і +EX2): 2,5 A
• ступінь захисту згідно EN 50131: Клас 2
• екологічний клас відповідно до EN50130-5: II
• робоча температура: -10°C ...+55°C
• максимум вологість: 93% (±3%)
• напруга живлення 20 В змінного струму ±15%, 50-60 Гц
• рекомендована потужність трансформатора 60 ВА
• споживаний струм: 149 мА (у режимі очікування), 337 мА (макс.)
• напруга повідомлення про несправність батареї: 11 В ±10%
• напруга відключення батареї: 10,5 В ±10%
• струм зарядки батареї: 500/1000 мА
• ємність струму джерела живлення: 3А
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронної плати: 264 x 134 мм
• вага: 341 г< /li>

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-3 P підходить для використання в підсобних приміщеннях, на виду. Основу корпусу можна вмонтувати в стіну, щоб сам корпус займав менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Корпус оснащений подвійним протидиверсійним захистом: від відкриття кришки та від зняття її зі стіни.

Його універсальність і просторі розміри дозволяють встановити всередині:

• Панелі сигналізації Satel,
• Модулі розширення Satel,
• Модулі зв'язку Satel,
• Контролер дверей ACCO,
• панелі контролю доступу ACCO-NT.

Корпус має місце для монтажу мережевих трансформаторів на 40 або 60 ВА, а також може вмістити резервну батарею 12 В ємністю 7 А·год або 17 А·год. Він не блокує та не послаблює радіосигнал, тому можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• антидиверсійний захист від: відкриття та зняття з землі
• знімні монтажні пластини, що полегшують встановлення та обслуговування системи
• можливість встановлення бездротові пристрої з антеною всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: 16 В або 18 В.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16В / 18В
• потужність: 40ВА< /li>
• споживаний струм при номінальному навантаженні від мережі ~230 В: 0,20 А
• номінальний вихідний струм (I1/I2/I3): 2,2 А / 2,0 А
• коротке ланцюг і захист від перевантаження: запобіжник F у первинному колі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• температура експлуатації / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

ДРОВОДОВА КЛАВІАТУРА Satel INT-TSG2-W (колір корпусу: білий) призначена для сигналізацій INTEGRA, INTEGRA Plus та VERSA. Має ємнісний скляний екран 4.3” з підтримкою жестів і багаторівневим графічним інтерфейсом (до 24 додаткових екранів), що дозволяє адаптувати пристрій під потреби користувача. Ви можете вибрати розмір піктограм і їх розташування, а також налаштувати їх вигляд відповідно до призначеної для них функції. Ви можете налаштувати колір шрифту, підсвічування, іконки та навіть фон екрана!

На додаток до основних команд для ввімкнення та вимкнення режиму очікування, INT-TSG2 дозволяє запускати навіть складні послідовності команд однією командою завдяки функціям MACRO. Завдяки цьому він дає змогу використовувати функції розумного будинку (доступні в ППК INTEGRA). Наприклад, виконання команди «кіношоу» може опустити жалюзі, розширити екран до РК-проектора та ввімкнути делікатне освітлення настрою.

Використаний процесор нового покоління в 4 рази швидший порівняно з попередня модель (INT-TSG).

Клавіатура INT-TSG2 також забезпечує швидкий і легкий доступ до інформації про поточний стан системи. Завдяки можливості відображення інформації на екранної заставки, достатньо одного погляду, щоб дізнатися, чи ввімкнено сигналізацію, котра година тощо. У режимі екрана статусу клавіатура також може розпочати фотошоу.

У співпраці з контрольними панелями Integra та Integra Plus він забезпечує 2 програмованих дротових входу:

• підтримка NO та NC типів сповіщувачів, а також ролетних і вібраційних сповіщувачів ;
• підтримка конфігурацій EOL, 2EOL та 3EOL (3EOL у разі взаємодії з ППК INTEGRA Plus);
• програмування значень параметричних резисторів.
>

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-TSG2-W):

• 4,3" ємнісний скляний сенсорний екран із підтримкою жестів
• роздільна здатність: 480x272 , що відображає 16,7 мільйонів кольорів (true color)
• багаторівневий графічний інтерфейс, адаптований до потреб користувача (до 24 додаткових екранів)
• можливість налаштування та адаптації екранів інтерфейсу до потреби користувача
• понад 20 готових графічних мотивів
• можливість створити власну композицію
• віджети, що дозволяють працювати з клавіатурою, контролювати систему сигналізації та автоматику пристрої, підключені до ППК
• контроль системи за допомогою МАКРО-команд, що активують низку різноманітних функцій в ППК (включаючи автоматизацію будівлі)
• можливість швидкого виклику ПАНІКА, ПОЖЕЖА, ДОПОМОГА сигналізація
• співпраця з ППК серії INTEGRA (INTEGRA Firmware 1.20 або новіша) та VERSA (VERSA Firmware 1.10 або новіша)
• заставка з можливістю відображення годинника, дати, станів елементів системи (зони, зони, виходи), температур (INTEGRA, INTEGRA Plus)< /li>
• можливість відображення слайд-шоу (функція фоторамки)
• світлодіоди поточного стану системи розташовані над екраном
• 2 програмованих дротових входу (підтримуються лише ППК INTEGRA та INTEGRA Plus): підтримка сповіщувачів типу NO та NC, а також детекторів ролет та вібрації, підтримка конфігурацій EOL, 2EOL та 3EOL (3EOL у разі взаємодії з ППК INTEGRA Plus), програмування значень параметричних резисторів
• вбудований п'єзоелектричний перетворювач для звукової сигналізації
• можливість регулювання гучності сигналізації та екрану підсвічування з розділенням "день/ніч"
• вбудований рідер карт пам'яті microSD (зберігання фотографій для фоторамок, фонів додаткових екранів) - підтримка карт microSD, microSDHC (не входять в комплект)
• тамперний контакт, який реагує на відкриття корпусу та зняття його зі стіни
• також доступний у чорному кольорі (INT-TSG2-B)
• екологічний клас згідно з EN50130-5: II< /li>
• рівень безпеки згідно з EN 50131: клас 3
• робоча температура: -10°C ...+55°C
• макс. вологість: 93% (+/- 3%)
• напруга живлення: 12 В постійного струму
• споживаний струм: 100 мА (в режимі очікування), 140 мА (макс.)
• розміри корпусу: 120 x 92 x 14 мм
• вага: 160 г

МОДУЛЬ ЗВ'ЯЗКУ GPRS Satel INT-GSM LTE дозволяє ППК серій INTEGRA та INTEGRA Plus спілкуватися через мережу 2G, 3G або 4G. Він працює на шині клавіатури пульт сигналізації. Він підтримує 2 SIM-карти, за допомогою яких можна отримувати повідомлення та вхідні дзвінки одночасно. Усі передачі GPRS шифруються за стандартом AES-192.

✅ Пристрій дозволяє дистанційно керувати системою за допомогою:

• мобільного додатку INTEGRA CONTROL (GPRS);
• SMS-повідомлень;< /li
• безкоштовна послуга CLIP;
• програма GUARDX (GPRS) - для адміністрування системи.

Зв'язок через стільникову мережу дозволяє бездротове підключення до керування панелі та комп’ютера з інстальованими програмами DLOADX і GUARDX і, таким чином, налаштовувати та керувати системою навіть з віддаленого місця. З'єднання між модулем і комп'ютером можна встановити через службу налаштування з'єднання SATEL.

✅ Підключення до ППК можливо двома способами:

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-GSM LTE):

• клас навколишнього середовища згідно з EN50130-5: II
• робоча температура: - 10 ...+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• струм споживання: 110 мА (в режимі очікування), 450 мА (макс.)
• Розміри електронної плати: 80 x 57 мм
• Вага: 44 г

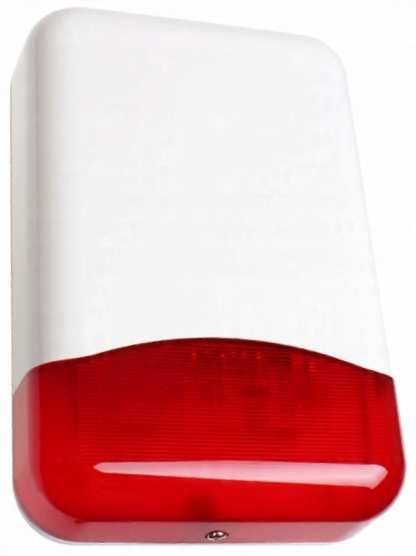

ЗОВНІШНІЙ ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Yotogi TI700 оснащений п'єзоелектричним перетворювачем, що випромінює звук з максимальною інтенсивністю 120 дБ. Оптична сигналізація здійснюється за допомогою Світлодіодні діоди. Пристрій оснащений трьома антидиверсійними системами: розкриття корпусу, від'єднання його від основи і спроба спінювання. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також акустичний і оптичний сигнали можуть запускатися незалежно. Корпус сирени виготовлено з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний антидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг
