СИГНАЛІЗАЦІЯ SATEL НА 2 КОМПЛЕКТ СПОВІЩУВАЧА BOSCH

Провідна сигналізація Satel VERSA 5 з 2 сповіщувачами BOSCH

В комплект входять:

• ППКОП Satel Versa 5 - 1 шт.;
  • li>
  • аксесуари панелі керування (акумуляторний кабель, монтажні контакти);
  • дротова клавіатура Satel Versa-LED-GR - 1 шт.;< /li>
  • Провідний сповіщувач руху Bosch Gen2 ISC - BPR2-W12 – 2 шт.;
  • Зовнішній дротовий оптико-акустичний сигналізатор Yotogi TI700 – 1 шт.
  • Satel OPU-4 P пластиковий корпус для поверхневого монтажу – 1 шт.;
  • Трансформатор Pulsar AWT150 40VA/16V/18V – 1 шт.;
  • необслуговувана батарея 12V 7Ah – 1 шт.;
  • ручне завантаження з сайту виробника.

  ❗ Детектор продається без тримача, який можна придбати окремо. В наявності: універсальний тримач (настінний), а також спеціальний B335 (настінний) та B338 (стельовий).

  ❗ Налаштувати ППК можна двома способами: за допомогою програми DLOADX (кабель Satel USB-RS). потрібно або DB9FC/RJ-KPL - не включено) і з рівня клавіатури (за допомогою послідовностей клавіш у сервісному меню).

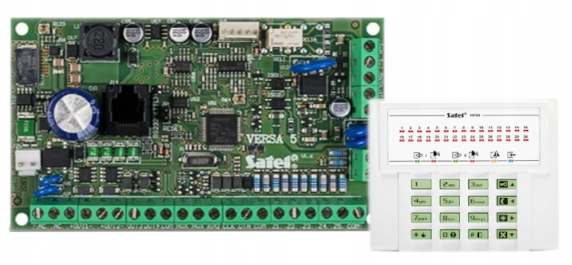

БЛОКИ КЕРУВАННЯ СИГНАЛІЗАЦІЄЮ СЕРІЇ VERSA призначені для захисту об'єктів малого та середнього розміру, пропонуючи комплексні функції безпеки. Вони відрізняються від конкурентів завдяки можливостям дротового та бездротового розширення та розширеним функціям зв’язку, доступним завдяки спеціальним комунікаторам GSM/GPRS і TCP/IP.

✅ Панель управління дозволяє розділити систему на 2 зони і 3 режими спостереження в кожній зоні:

• повний, в в який контролюються всі входи вибраної зони,
  • li>
  • день, в який чергують лише периметральні сповіщувачі, дозволяючи вільне пересування в межах зони, що охороняється,
  • вночі, в якій, окрім периметральних сповіщувачів, активні сповіщувачі в кімнатах, які не використовуються під час сну.

  ❗ Зверніть увагу, що стандартний ППК має 5 входів, тому ви можете підключити 5 датчиків. Додатковий 6-й вхід - TMP - використовується для втручання. Для подальшого розширення необхідно придбати розширювач INT-E (додаткові 8 входів).

✅ ОСОБЛИВОСТІ ПРОДУКТУ (VERSA 5):

• відповідність стандарту EN50131 клас 2
• 5 входів, які можна розширити до 30: вибір конфігурації (NO, NC, EOL, 2EOL/NO, 2EOL/NC); вміння працювати з ролетами та вібраційними датчиками; контроль наявності сповіщувача
• додатковий тамперний вхід
• від 4 до 12 програмованих виходів
• 3 виходи живлення
• поділ системи на 2 зони : 3 режими спостереження в кожній зоні; керування користувачем або за допомогою таймерів
• можливість простого оновлення програмного забезпечення (прошивки), що дозволяє збагатити контрольну панель додатковими функціями
• порт RS-232 (роз'єм RJ) для програмування пульт управління
• вбудований телефонний комунікатор з функціями: моніторинг (SIA, ContactID, інші); голосові повідомлення (8 номерів, 16 повідомлень); дистанційне програмування (модем 300 bps)
• співпраця з модулями GSM/GPRS: голосові/SMS повідомлення; SMS/GPRS моніторинг
• управління системою за допомогою: LCD або LED клавіатур (до 6); Бездротові клавіатури VERSA-LCDM-WRL (VERSA 5 Firmware v1.04 або новіша); сенсорні клавіатури INT-TSG (прошивка INT-TSG v1.03 або новіша, VERSA 5 Firmware v1.04 або новіша); дистанційне керування
• можливість простого оновлення програмного забезпечення (прошивки), що полегшує використання майбутніх пристроїв
• підтримка до 31 пароля: 30 звичайних користувачів + 1 інсталятор
• редагування імен полегшує роботу системи та керування
• таймери: 4 таймери з обробкою винятків
• пам'ять подій на 2047
• автоматична діагностика основних компонентів системи
• вбудований імпульсний блок живлення потужністю 2 А: захист від перевантаження, захист від повної розрядки акумулятора
• регулювання струму зарядки акумулятора
• можливість не повідомляти про збій сервера SATEL до ППК (VERSA Firmware 1.08 або новіша)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (VERSA 5):

• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходів програмованих сильних струмів: 1100 мА
• вихід за струмом джерела живлення: 1 А
• клас захисту Grade 2
• робоча температура: -10°C...+55°C
• напруга живлення: 18 В змінного струму
• споживаний струм: 70 мА (в режимі очікування) , 90 мА (макс.)
• розміри електронної плати: 120 x 68 мм
• вага: 100 г

КЛАВІАТУРА ПРОВОДОВА Satel VERSA-LED-GR (колір підсвічування: зелений) використовується для повсякденної експлуатації систем на базі ППК серії VERSA. Стан сигналізації система визначається світлодіодною індикацією, яка дає користувачеві чітку інформацію про виконану дію. Світлодіоди поділено на 2 секції:

• 6 світлодіодів (2 зелені, 2 червоні, жовтий і синій) - використовуються для представлення система статусу та її зон;
• 30 пронумерованих червоних світлодіодів, які вказують на стан зон та ілюструють час, що залишився до завершення відліку затримки на вхід або вихід у даній зоні.

Виникнення вибраних подій також можна сигналізувати акустично. Ще однією перевагою є функціональні кнопки, які дозволяють безпосередньо запускати тривоги (ПАНІКА, ПОЖЕЖА та HELP) і швидка активація вибраного режиму очікування. Підсвічування кнопок забезпечує комфортне використання навіть у місцях з поганим освітленням.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (VERSA-LED-GR):

• світлодіодні діоди, що інформують про стан зон, груп і системи
• швидка активація вибраного режиму очікування за допомогою функціональних клавіш
• Тривоги ПАНІКА, ПОЖЕЖА, ДОПОМОГА, викликані з клавіатури
• підсвічування клавіш
• li>
• звукова сигналізація вибраних подій в системі
• сигналізація втрати зв'язку з ППК
• робоча температура -10… +55 °C
• напруга живлення 12 В постійного струму
• споживаний струм: 40 мА (в режимі очікування), 120 мА (макс.)
• розміри корпусу: 114,5 x 95 x 22,5 мм
• вага: 97 г

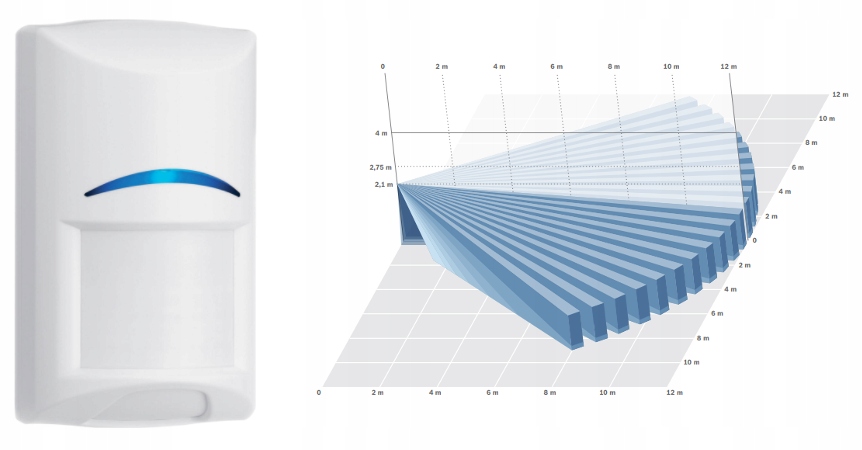

ДРОВОДОВИЙ ВНУТРІШНІЙ ПІР-ДЕТЕКТОР РУХУ Bosch Gen2 ISC-BPR2-W12 використовує 2 лінзи Френеля, що забезпечує чітке зображення в усьому полі зору та високу ефективність виявлення зловмисників . Ці лінзи відрізняються високою щільністю (77 зон) у 7-шаровому розташуванні, а регульована лінза області безпосередньо під пристроєм дозволяє налаштувати3 додаткові контрольні зони. Покращені параметри моніторингу зони безпосередньо під приладом і зони моніторингу 12 м х 12 м дозволили охопити всю поверхню.

Додатковою перевагою датчика є рівень, розташований на задній частині корпусу, що дозволяє точно позиціонувати датчик. FSP (First Step Processing) забезпечує майже миттєву реакцію на присутність людини без створення помилкових тривог з інших джерел. Чутливість залежить від параметрів аналізованого сигналу: амплітуди, поляризації, нахилу та часу. Це позбавляє інсталятора від необхідності вибирати рівень чутливості, покращуючи легкість встановлення та надійність.

Оптична камера та електроніка герметично закриті на передній панелі із захисною кришкою, щоб запобігти пошкодженню під час встановлення. Завдяки цьому на роботу сповіщувача не впливають циркуляція повітря та комахи. Сповіщувач незалежно регулює свою чутливість, щоб він міг ідентифікувати зловмисників практично за будь-яких температур.

❗ Детектор не має опції захисту від тварин.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (BPR2-W12):

• динамічна температурна компенсація - чудова ефективність виявлення за будь-яких умов
• діапазон по всьому поверхня 12 x 12 м
• кут огляду: 85 градусів
• регулювання чутливості
• аналіз першого кроку (FSP)
• тестові функції
• стійкість до радіочастотних перешкод
• можливість змінювати висоту монтажу не потребує додаткових регулювань - скорочений час монтажу та менше помилкових спрацьовувань
• корпус із самоблокуванням та вбудований бульбашковий рівень - скорочений час встановлення< /li>
• обробка сигналу мікропроцесора

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (BPR2-W12):

• тип оптики: Френеля
• рекомендована висота установки: 2,2 - 2,75 м
• клас безпеки: клас 2
• температура експлуатації: -30 градусів C . .. +55 градусів C
• живлення: 9~15V DC
• макс. струм споживання: 18 мА
• розміри: 105 x 61 x 44 мм

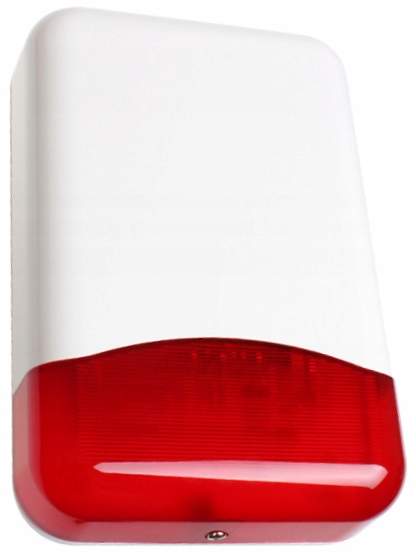

ДРОВОДОВА ОПТИКО-АКУСТИЧНА ЗОВНІШНЯ СИРЕНА Yotogi TI700 оснащена п'єзоелектричним перетворювачем, що випромінює звук максимальної інтенсивності. 120 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів. Прилад оснащений 3 антидиверсійними системами: відкриття корпусу, від'єднання його від основи та тест на спінювання. > Під час монтажу монтажник може вибрати спосіб модуляції звукового сигналу, додатково можна спрацьовувати акустичний і оптичний сигнали незалежно. Корпус сигналізатора виготовлений з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний протидиверсійний захист (відкриття корпусу, його розрив) від стіни, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 Pможе використовуватися в підсобних приміщеннях, на виду. Основу корпусу можна вмонтувати в стіну, що означає, що сам корпус займатиме менше місця.

Універсальність і розміри корпусу дозволяють встановлювати всередині ППК SATEL, модулі їх розширення, модулі зв'язку, контролери та багато інших пристроїв.

Оснащений подвійним антидиверсійним захистом: від відкриття кришки та від зняття її зі стіни. У ньому також є місце для встановлення мережевих трансформаторів на 40 або 60 ВА та резервного акумулятора на 12 В ємністю 7 або 7,2 А·год. Він не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (ОПУ-4 П):

• подвійний захист від злому
• Можливість встановлення бездротових пристроїв з антенами всередині корпусу
• простір для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• поверхневий монтаж
• застосування: прилади сигналізації виробництва SATEL, модулі розширення виробництва SATEL, модулі зв'язку GSM виробництва SATEL, контролери дверей ACCO з живленням і без живлення, пульт контролю доступу ACCO-NT
• розміри: 266 x 286 x 100 мм

НЕОБСЛУГОВУВАНА АКУМУЛЯТОРНА БАТАРЕЯ 12V 7Ah:

• номінальна напруга 12 В
• номінальна ємність 7Ah
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• живлення: 40 ВА
• споживаний струм при номінальному навантаженні від мережі ~230 В: 0,20 А
• номінальний вихідний струм (I1/I2/I3): 2,2 А / 2,0 А< /li>
• захист від короткого замикання та перевантаження: запобіжник F у первинному колі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• температура експлуатації / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм
