СИГНАЛІЗАЦІЯ SATEL PERFECTA WRL ДО 16 СПОВІЩУВАЧІВ, GSM

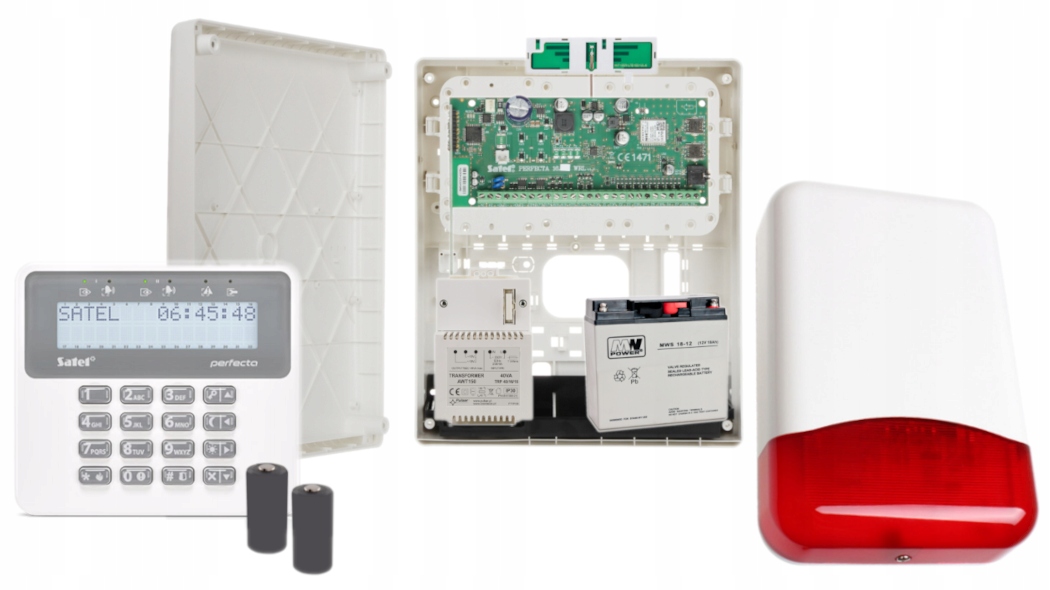

Набір Satel PERFECTA 16-WRL з бездротовою РК-клавіатурою, антеною, корпусом, трансформатором, акумулятором 18 Ач і дротовою сиреною

У комплект входить:

• ППКОП Satel PERFECTA 16-WRL - 1 шт.;
• Накладний пластиковий корпус Satel OPU-3 P - 1 шт.;
• Satel ANT-LTE-I антена - 1 шт.
• Бездротова клавіатура Satel PRF-LCD-WRL - 1 шт.
• Акумулятор CR123A 3V (для клавіатури) - 2 шт.
• Yotogi Дротова зовнішня сирена TI700 - 1 шт.;
• Трансформатор Pulsar AWT150 40VA/16V/18V – 1 шт.;
• необслуговуваний акумулятор 18Ah 12V – 1 шт.;
• >аксесуари (кріпильні шпильки, резистори, кабель акумулятора).

❗ Панель налаштовується за допомогою програми Perfecta Soft (з комп’ютера, підключеного кабелем RS-232 (TTL)) - Satel USB-RS або DB9FC/ RJ-KPL - не входить у комплект.

❗ Інструкції з експлуатації та монтажу можна завантажити в розділі «додаткова інформація» внизу сторінки.

ПАНЕЛЬ СИГНАЛІЗАЦІЇ Satel Perfecta 16-WRLдозволяє створити бездротову та гібридну установку (підключення до традиційної дротової системи). Двонаправлений зв'язок із бездротовими клавіатурами PRF-LCD-WRL і сиренами MSP-300 R здійснюється в діапазоні 433 МГц. Бездротова установка також використовує сповіщувачі MICRA та пульт дистанційного керування MPT-350. Це дозволяє легко розширити наявну систему без необхідності прокладати додаткові кабельні доріжки.

✅ Вбудований модуль GSM/GPRS дозволяє:

• співпраця з додатком PERFECTA CONTROL (системи Android та iOS), з підтримкою PUSH-повідомлень,
• дистанційне налаштування за допомогою програми PERFECTA Soft,
• моніторинг подій (напр. станція моніторингу охоронного агентства),
• li>
• голосові повідомлення,
• контроль через СМС та аудіоверифікацію (прослуховування звуків з об’єкта, що охороняється).

Панель керування підтримує 2 nano-SIM-карти (не входять до комплекту), що забезпечує безперервність зв'язку - якщо виникають проблеми з покриттям першого оператора, автоматично вибирається друга карта .

Плата електроніки ППК оснащена8 входами і 4 виходами з підключенням. Їх кількість можна збільшити (до 16 входів і 12 виходів) шляхом підключення модулів розширення: INT Розширювачі входів -E та виходи INT-O або INT-ORS. Це дозволяє розширити систему, додавши більше сповіщувачів, сигналізацій і навіть приводів (для керування гаражними воротами, рольставнями, садовими спринклерами).

Провідова система із серії PERFECTA призначений для захисту невеликих і середніх об'єктів, таких як квартири, односімейні будинки, рядові будинки, офіси, невеликі компанії і т. д. Крім основних, традиційних методів управління системою, диспетчерський центр також пропонує більш сучасні, як от: функціональний та інтуїтивно зрозумілий додаток для мобільних пристроїв PERFECTA CONTROL. Вбудований модуль GSM/GPRS дозволяє, серед іншого, взаємодія з мобільним додатком, з підтримкою PUSH-повідомлень, керування/повідомлення через SMS. Пульт управління дозволяє розділити об'єкт на 2 зони, з вибором 3 режимів очікування (день, ніч, повний) . Кожен вхід можна призначити одній або обом контрольованим зонам.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Perfecta 16-WRL):

• від 8 до 16 дротових програмованих входів: вибір конфігурації: NO, NC, EOL, 2EOL/ НІ, 2EOL/NC; можливість підтримувати рольставні та вібраційні датчики
• від 4 до 12 програмованих дротових виходів
• 2 виходи джерела живлення на головній платі
• додаткові 4 бездротові виходи для підтримки MSP- бездротові сирени 300
• вбудованих модулів: GSM/GPRS з 2 SIM-слотами (SMS, моніторинг станції, мобільний додаток, PUSH-повідомлення); голос (відтворення голосових повідомлень для телефонного обміну повідомленнями); перевірка звукової сигналізації (прослуховування звуків)
• інтегрований радіомодуль, що працює на частоті 433 МГц, забезпечує зашифрований бездротовий зв’язок: двосторонній (з клавіатурами PRF-LCD-WRL та Сирени MSP-300 R), односпрямовані (з сповіщувачами серії MICRA і пультами MPT-350)
• поділ системи на 2 зони: 3 режими спостереження в кожній зоні; можливість розподілу входу на дві зони; керування користувачем або за допомогою таймерів
• комунікаційна шина для підключення клавіатур (PRF-LCD) і модулів розширення (INT-E, INT-O, INT-ORS)
• керування системою через за допомогою: клавіатур (до 4) - дротовий PRF-LCD; або бездротовий PRF-LCD-WRL мобільного додатку PERFECTA CONTROL; Пульти дистанційного керування MPT-350 (до 15)
• можливість оновлення програмного забезпечення (прошивки)
• паролі: 15 паролів користувачів, 1 службовий пароль
• редагування імен ( користувачі), зони, входи, виходи та модулі) сприяння контролю та нагляду за системою
• таймери: 8 таймерів з можливістю встановлення винятків
• пам'ять на 3584 події
• автоматична діагностика основних компонентів системи
• вбудоване імпульсне джерело живлення: захист від перевантаження, захист від повного розряду акумулятора, регулювання зарядного струму акумулятора
• програмування налаштувань ППК: локально (клавіатура , комп’ютер із встановленою програмою PERFECTA Soft, підключений до порту RS 232 (TTL) ППК) або віддалено (комп’ютер із встановленою програмою PERFECTA Soft, підключення до ППК через GPRS)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (Perfecta 16-WRL):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 16< /li>
• li>
• програмовані дротові виходи: 4
• максимальна кількість програмованих виходів: 16
• входи живлення: 2
• шини зв'язку : 1
• клавіатури: до 4
• зони: 2
• телефонні номери для оповіщення: 8
• голосові повідомлення: 16
• li>
• користувачі: 15
• таймери: 8
• пам'ять подій: 3584
• навантажувальна здатність сильнострумових програмованих виходів: 1000 мА / 12 В DC
• Навантажувальна здатність виходів програмована слабкострумова: 25 мА / 12 В постійного струму
• Навантажувальна здатність виходу KPD: 500 мА / 12 В постійного струму
• AUX вихідна потужність навантаження: 500 мА / 12 В постійного струму
• рівень захисту згідно з EN 50131: клас 2
• екологічний клас згідно з EN 50130-5: II
• робоча температура: -10°C …+55°C
• максимальна вологість: 93% (±3%)
• напруга живлення: 18В змінного струму (±15%), 50-60 Гц
• рекомендований трансформатор: 40 ВА
• споживання струму: 220 мА (у режимі очікування), 240 мА (макс.)
• споживання струму від акумулятора: 120 мА (в режимі очікування від акумулятора); 180 мА (макс. від акумулятора)
• вихідна напруга джерела живлення: 12 В постійного струму (±15%)
• діапазон вихідної напруги: 10,5 В…14 В постійного струму
• вихідний струм джерела живлення: 2 А
• струм зарядки батареї: 500 мА
• напруга повідомлення про несправність батареї: 11 В ±10%
• напруга відключення батареї : 10,5 В ±10%
• Розміри електронної плати: 160 x 110 мм
• Вага: 115 г

ANTENA Satel ANT-LTE-I призначений для роботи з пультами та модулями, оснащеними стільниковими комунікаторами, для роботи в технологіях LTE, UMTS/HSPA+, GSM/GPRS/EDGE.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (ANT-LTE-I):

• застосування: PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32 , PERFECTA 32-WRL, PERFECTA 32 LTE, PERFECTA 32-WRL LTE, VERSA Plus, INTEGRA 128-WRL, GSM-X, GSM-X LTE, INT-GSM, INT-GSM LTE та MICRA
• для пристроїв, що працюють у таких технологіях: LTE, UMTS/HSPA+, GSM/GPRS/EDGE
• роз'єм: IPX
• конструкція, що дозволяє установку в OPU-2 B, OPU-3 P та корпуси ОПУ -4 П

КОРПУС НАКЛАДНОГО МОНТАЖУ Сател ОПУ-3 П можна використовувати в підсобних приміщеннях, на відкритому повітрі. Основу кожуха можна вмонтувати в стіну, а значить, сам кожух займатиме менше місця. Використання спеціальних знімних монтажних панелей додатково полегшує монтаж і обслуговування компонентів системи. Універсальний характер і розміри корпусу дозволяють встановлювати всередину ППК SATEL, модулі їх розширення, комунікаційні модулі Satel, дверні контролери ACCO або ПКП ACCO-NT.

Це оснащений подвійним протидиверсійним захистом: від відкриття кришки та зняття її зі стіни. Також є місце для встановлення мережевого трансформатора 40 або 60 ВА та резервної батареї 12 В ємністю 7 або 17Ah. Він не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-3 P):< /b >

• подвійний захист від злому
• знімні монтажні пластини, що полегшують установку та обслуговування системи
• можливість встановлення бездротових пристроїв з антенами всередині корпусу
• li>
• місце для трансформатора: 40 або 60 ВА
• можливість установки блоку живлення APS-412 замість трансформатора
• колір: білий
• матеріал: полістирол
• розміри: 324 x 382 x 108 мм
• вага: 1850 г

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150) ):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• потужність: 40VA
• споживаний струм при номінальному навантаженні від мережі ~230V: 0,20A
• номінальний вихідний струм (I1/I2/I3): 2,2A / 2,0A< /li >
• захист від короткого замикання та перевантаження: запобіжник F у первинному ланцюзі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• з'єднувальні роз'єми: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• робоча температура / термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

БЕЗДРОТОВА КЛАВІАТУРА SatelPRF-LCD-WRL використовується для щоденного керування серіями PERFECTA 16-WRL і PERFECTA 32-WRL панелі. Зашифрований зв'язок з ППК відбувається двонаправлено - в діапазоні 433 МГц. Великі клавіші, РК-дисплей і світлодіоди, що відображають стан системи, роблять роботу системи зручною і зрозумілою для всіх користувачів. На клавіатурі, крім цифрових клавіш, також є кнопки, які дозволяють швидко активувати вибраний режим спостереження (денний, нічний, повний) і викликати 3 тривоги: напад, пожежа, надзвичайна ситуація.

* Якщо в системі сигналізації є лише бездротова клавіатура - її необхідно додати до системи за допомогою комп'ютера з встановленою програмою PERFECTA Soft (потрібен USB-RS кабель Satel - не включено) або дротова клавіатура.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (PRF-LCD-WRL):

• сумісність із PERFECTA 16--WRL та Панелі керування серії PERFECTA 32-WRL
• двосторонній кодований радіозв'язок у діапазоні частот 433 МГц
• великий чіткий РК-дисплей
• світлодіоди, що інформують про стан зон і системи
• швидка активація вибраного режиму очікування за допомогою функціональних клавіш
• тривоги ПАНІКА, ПОЖЕЖА, ДОПОМОГА, що викликаються з клавіатури
• підсвічування дисплея та клавіші
• звукова сигналізація вибраних подій у системі
• сигналізація втрати зв’язку з ППК

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ ( PRF-LCD-WRL):

• діапазон робочих частот: 433,05 - 434,79 МГц
• дальність радіозв'язку (на відкритих територіях) - до 200 м< /li>
• робоча температура: -10 °C...+55 °C
• напруга живлення: 12 В постійного струму
• батарея 2x CR123A 3В (у комплекті)
• ​​споживаний струм: 0,005 мА (в режимі очікування від батареї BT1), 50 мА (макс. від батареї BT1)
• споживаний струм: 1 мкА (в режимі очікування від батареї BT2), 45 мА (макс. від батареї BT2)
• розміри корпусу: 139 x 124 x 22 мм
• вага: 280 г

ЗОВНІШНЯ ПРОВОДОВА СИРЕНА Yotogi TI700 оснащена п'єзоелектричним перетворювачем, що випромінює звук з інтенсивністю макс. 120 дБ. Оптична сигналізація здійснюється за допомогою світлодіодних діодів. Прилад оснащений 3 антидиверсійними системами: відкриття корпусу, від'єднання його від основи та тестування піна. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також ви можете незалежно запускати акустичний і оптичний сигнали. Корпус сирени виготовлений з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний антидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг
