СИГНАЛНА СИСТЕМА SATEL INTEGRA 32 GPRS-A 6 BOSCH

Провідна сигналізація INTEGRA з ППК, GSM модулем, сиреною та 6 сповіщувачами BOSCH

В набір входить:

• Satel INTEGRA 32 панель управління - 1 шт.;
• аксесуари (кріпильні контакти, резистори, акумулятор, кабель акумулятора);
• Дротова клавіатура Satel INT-TSI-W (біла) - 1 шт.;< /li>
• провідний внутрішній датчик руху Bosch Gen2 ISC-BPR2-W12 - 6 шт.;
• Модуль сповіщення Satel GPRS-A в корпусі - 1 шт.;
• Satel ANT антена -900/1800 - 1 шт.;
• провідний зовнішній оптико-акустичний сигналізатор Satel SP-4001 R - 1 шт.;
• накладний металевий корпус Pulsar AWO220 з трансформатором TRP 40VA - 1 шт.
• Необслуговуваний акумулятор 12V 7Ah – 1 шт.

❗ Інструкція з експлуатації та встановлення доступна для завантаження в розділі «додаткова інформація» внизу сторінки.

❗ Контрольну панель можна налаштувати двома способами: за допомогою програми DLOADX (потрібний кабель Satel USB-RS або DB9F/RJ-KPL - не входить) і з рівня клавіатури (за допомогою послідовності клавіш в сервісному меню).

❗ Детектор продається без тримача, який можна придбати окремо. Доступні наступні варіанти: універсальний тримач (настінний), виділений P2/VID-BRK (настінно-стельовий).

❗ Для програмування та налаштування GPRS-A використовується комп’ютер із встановленою програмою GX Soft. Підключення до модуля можна здійснити локально, після підключення до порту RS-232 (TTL) модуля (потрібен кабель Satel USB-RS або DB9FC/RJ-KPL)

WIRED INTEGRA ALARM KIT - це передове рішення, яке поєднує в собі функції сигналізації з можливістю впровадження систем домашньої автоматизації та контролю доступу.

Завдяки широкому асортименту модулів розширення їх можливості можна адаптувати до поточних потреб - від невеликих систем до великих установок. Великою перевагою ППК INTEGRA є їх комунікаційні можливості в поєднанні з додатковими модулями - GSM і TCP/IP.

Система оснащена модулем сповіщень завдяки якому вони отримають Ви отримаєте SMS або CLIP-повідомлення про злом/збій/постановку на охорону.

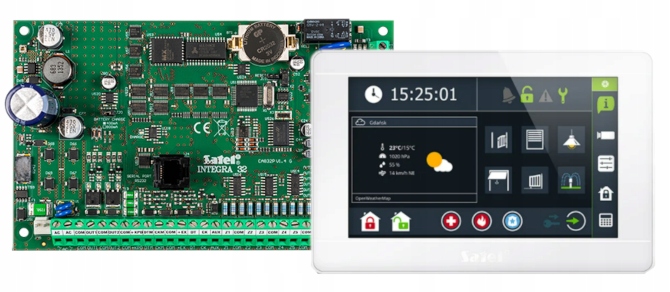

ПАНЕЛЬ УПРАВЛІННЯ СИГНАЛІЗАЦІЄЮ Satel INTEGRA 32 підтримує від 8 до 32 входів і від 8 до 32 програмованих виходів. Він має вбудований телефонний комунікатор з моніторингом, голосовими повідомленнями та дистанційним керуванням. функції контролю. Системою можна керувати за допомогою РК-клавіатур, зонних клавіатур, пультів дистанційного керування та проксіміті-карт, а також дистанційно – за допомогою комп’ютера чи мобільного телефону.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (INTEGRA 32):

• підтримка від 8 до 32 зон (стандарт 8 зон, розширення до 32)
• можливість поділу системи на 16 зон, 4 групи
• підтримка від 8 до 32 програмованих виходів
• комунікаційні шини для підключення клавіатур і модулів розширення
• вбудований телефонний комунікатор із функціями моніторингу, голосових повідомлень і дистанційного керування
• роботи системи за допомогою РК-клавіатур, зональних клавіатур, пультів дистанційного керування та безконтактних карток, а також віддалено за допомогою комп’ютера чи мобільного телефону
• 28 незалежних таймерів для автоматичного керування
• контроль доступу та домашня автоматизація функції
• пам'ять на 439 подій із функцією друку
• підтримка до 64+4+1 користувачів
• порт RS-232 - гніздо RJ
• можливість оновлення програмного забезпечення через комп'ютер
• li>
• вбудований імпульсний блок живлення потужністю 1,2 А з функціями зарядки акумулятора та діагностики
• опція не повідомляє ППК про збій сервера SATEL (прошивка INTEGRA 1.16 або новіша)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INTEGRA 32):

• програмовані дротові входи: 8
• максимальна кількість програмованих входів: 32
• програмовані дротові виходи: 8
• максимальна кількість програмованих виходів: 32
• виходи живлення: 3
• комунікаційні шини: 1+1
• клавіатури: 4
• розширювачі: 32
• групи: 4
• зони: 16
• телефонні номери для оповіщення: 8
• li>
• голосові повідомлення: 16
• текстові повідомлення: 32
• користувачі + адміністратори: 64+4
• таймери: 28
• пам'ять подій: 439
• навантажувальна здатність сильнострумових програмованих виходів: 2A
• навантажувальна здатність слабкострумових програмованих виходів: 50 мА
• навантажувальна здатність виходу +KPD: 0,5 A
• навантажувальна здатність виходу +EX (+EX1 і +EX2): 0,5 A
• навантажувальна здатність виходу AUX : 0,5 A
• ступінь захисту згідно з EN 50131: клас 2
• li>
• екологічний клас згідно з EN50130-5: II
• робоча температура : -10°C …+55°C
• максимальна вологість: 93% (±3%)< /li>
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц< /li>
• рекомендований трансформатор 40 ВА (не входить до комплекту)
• споживаний струм: 127 мА (в режимі очікування), 234 мА (макс.)
• напруга звіту про несправність батареї: 11 В (±10%)
• напруга відключення акумулятора: 10,5 В (±10%)
• li>
• струм заряджання акумулятора: 400/800 мА
• ефективність джерела живлення за струмом: 1,2 A
• вихідна напруга джерела живлення: 10,5…14 В постійного струму
• розміри електронної плати: 173 x 106 мм
• вага: 211 g

ДРОВОДОВА СЕНСОРНА КЛАВІАТУРА Satel INT-TSI-W (колір корпусу: білий) - чудовий інструмент для управління інтелектуальною системою сигналізації. Завдяки можливості індивідуального налаштування інтерфейсу для кожного користувача це ідеальне рішення як для людей, які очікують простого керування, так і для досвідчених користувачів, які використовують широкий функціонал системи.

✅ Перевагою пристрою є великий скляний 7" сенсорний екран та інтерактивні віджети, які дозволяють, наприклад, керувати освітленням, опаленням, піднімати та опускати жалюзі чи поливати газон. Крім того, ви також можете відображати годинник, температуру, дату чи погоду. Завдяки опції збільшення розміру віджетів ви можете ще краще налаштувати інтерфейс відповідно до своїх потреб. Вони можуть також розміщуватись на кількох екранах, між якими можна перемикатися за допомогою панелі вкладок. Ви також можете встановити доступ через код користувача (пароль) - тоді з'явиться вікно з цифровою клавіатурою для введення пароля.

✅ Маніпулятор також дозволяє керувати автоматизацією та використовувати сценарії, тобто послідовності дій, що запускаються одним дотиком (наприклад, сценарій «кінопоказу» може призвести до опускання віконних жалюзі, розгортання проекційного екрана та затемнення освітлення у вітальні). Завдяки цьому пристрою ви можете керувати вдосконаленою системою автоматизації будівель, реалізованою в системі KNX, інтегрованій з панелями керування Integra та Integra Plus. Користувач також отримує можливість відображати зображення з камер, розміщених, наприклад, біля воріт або біля саду. Коли клавіатура не використовується, на екрані можуть відображатися годинник і дата, інформація про погоду та індикатори стану системи. Також доступна функція фоторамки.

✅ Усі доступні функції можна легко та зручно запрограмувати за допомогою спеціального конфігуратора інтерфейсу користувача TSI Builder. Він дозволяє налаштовувати навіть найскладніші сигналізація з елементами домашньої автоматики. Програму можна завантажити з сайту виробника.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (INT-TSI-W):

• співпраця з панелями керування Integra, Integra Plus та системою домашньої автоматизації KNX
• 7" ємнісний скляний сенсорний екран
• графічний, інтуїтивно зрозумілий інтерфейс користувача з можливістю індивідуальної персоналізації для кожного користувача
• можливість вибору з кількох графічних дизайнів
• Функціональність MAKRO, що дозволяє виконувати послідовність дій за допомогою однієї клавіші
• можливість попереднього перегляду зображень з IP-камер (MJPG через HTTP та у v1.04: MPEG-4, H.264 через RTSP)
• будь-кому. Додаткову клавіатуру, підключену до шини, можна підключити через Ethernet, що дає змогу подвоїти кількість клавіатур у системі
• широкий набір спеціальних віджетів із різними функціями, в тому числі: віджет погоди, на який завантажується прогноз з openweathermap.org
• масштабування розміру віджетів
• можливість відображення стану системи під час показу заставки
• фото фреймова функція
• можливість зберігати конфігурацію інтерфейсу користувача безпосередньо з програми TSI Builder на клавіатурі через мережу Ethernet
• вбудований пристрій для читання карт пам’яті microSD, microSDHC (не входить до комплекту)
• колір: білий, також доступний чорний (INT-TSI-B)
• клас навколишнього середовища згідно з EN50130-5: II
• ​робоча температура: -10°C …+55°C< /li>
• максимальна вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• споживаний струм: 500 мА (в режимі очікування), 620 мА (макс.)
• ​розміри корпусу: 196 x 129 x 22 мм
• ​вага: 430 г

ДРОВОДОВИЙ ВНУТРІШНІЙ ПІР-ДЕТЕКТОР РУХУ Bosch Gen2 ISC-BPR2-W12 використовує 2 лінзи Френеля, що забезпечує чітке зображення в усьому полі зору та високу ефективність виявлення зловмисників . Ці лінзи характеризуються високою щільністю (77 зон) в 7-шаровій системі, а регульована лінза області безпосередньо під пристроєм дозволяє налаштувати 3 додаткові зони контролю. Покращені параметри моніторингу зони безпосередньо під пристроєм і зона моніторингу 12 м x 12 м дозволили охопити всю поверхню. Додатковою перевагою датчика є водяний рівень, розташований на задній частині корпусу, що дозволяє точно позиціонувати датчик.

✅ FSP (перший крок) Обробка) дозволяє майженегайно реагувати на присутність людини без генерування помилкових тривог з інших джерел. Чутливість залежить від параметрів аналізованого сигналу: амплітуди, поляризації, нахилу та часу. Це позбавляє інсталятора від необхідності вибирати рівень чутливості, покращуючи легкість встановлення та надійність.

✅ Оптична камера та електроніка герметично запечатані в передній панелі із захисною кришкою. щоб запобігти пошкодженню під час складання. Завдяки цьому на роботу сповіщувача не впливають циркуляція повітря та комахи. Детекторрегулює свою чутливість самостійно, тож він може ідентифікувати зловмисників практично за будь-якої температури.

❗ Детектор не має можливості ігнорувати домашніх тварин. ❗

✅ ОСОБЛИВОСТІ ПРОДУКТУ (Gen2 ISC-BPR2-W12):

• динамічна температурна компенсація - чудова ефективність виявлення за будь-яких умов
• діапазон по всій поверхні 12 x 12 м
• кут огляду: 85 градусів
• регулювання чутливості
• аналіз першого кроку (FSP)
• тест функції
• стійкість до радіочастотних перешкод
• можливість зміни висоти встановлення не потребує додаткових налаштувань - скорочений час встановлення та менше помилкових спрацьовувань
• корпус із самоблокуванням та вбудований бульбашковий рівень - скорочений час складання
• обробка сигналу мікропроцесора

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (Gen2 ISC-BPR2-W12):

• тип оптики: Френель
• рекомендована висота встановлення: 2,2 - 2,75 м
• клас безпеки: клас 2
• робоча температура : -30 градусів C .. +55 градусів C
• живлення: 9~15 В постійного струму
• макс. струм споживання: 18 мА
• розміри: 105 x 61 x 44 мм

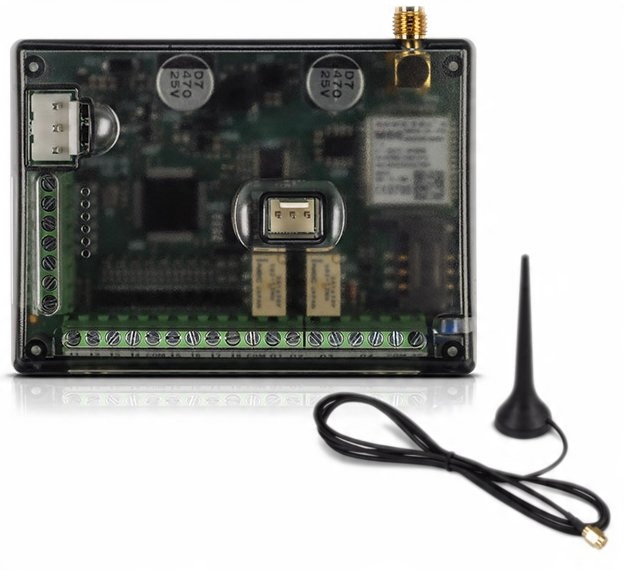

УНІВЕРСАЛЬНИЙ МОДУЛЬ МОНІТОРИНГУ Satel GPRS-A може працювати автономно (наприклад, як контролер, що контролює, зокрема, технологічні лінії чи системи автоматизації) або в складі система сигналізації про злому та напад, а також системи автоматизації. Його можна успішно використовувати в багатьох існуючих і новозбудованих установках. Працюючи з ППКОП, він може імітувати станцію спостереження, отримуючи інформацію про події. У разі взаємодії з більш простими моделями панелей керування або при нагляді, наприклад, за технологічними лініями, він відстежує зміни станів на своїх входах. Отримана інформація передається на станції моніторингу органів безпеки або зацікавлених осіб.

В наявності телефон GSM, який підтримує передачу даних за технологією 2G. Забезпечує надсилання сповіщень намакс. 8 телефонних номерів. Цю функцію можна реалізувати за допомогою SMS-повідомлень, PUSH-повідомлень або через сервіс CLIP.

✅ У зоні моніторингу дієва інформація передача реалізується через:

• GPRS (з використанням протоколів TCP або UDP) або
• SMS повідомлення.

✅ У разі обміну подіями за технологією GPRS, модуль підтримує 2 формати передачі:

• SIA-IP (для взаємодії з будь-якою станцією моніторингу),
• SATEL (для взаємодії з пристроями SATEL: станція моніторингу STAM-2 або перетворювач моніторингу TCP/IP SMET-256 в аудіоформати).

Пристрій має8 входів , які можна встановити як цифрові (NO, NC) або аналогові. Ті, що працюють як аналогові, можна використовувати в системах автоматизації або для моніторингу широкого діапазону зовнішніх пристроїв (наприклад, температури, датчики тиску, вологості). GPRS-A також має шину 1-Wire, до якої можна підключити макс. 8 цифрових датчиків температури DS-T1. Модуль може передавати дані вимірювань через GPRS за відкритими протоколами зв'язку: MQTT, JSON і MODBUS RTU. Є можливість створити сервер, який буде збирати дані. з багатьох модулів, щоб обробляти та візуалізувати їх (наприклад, для моніторингу параметрів середовища в групі холодильних камер, складів або виробничих цехів). Це вписується в концепцію т. зв Інтернет речей (IoT - Internet of Things; функція доступна в програмі налаштування GX Soft). У відповідь на перевищення встановлених порогових значень сигналів на входах GPRS-A може повідомити про таку подію на станцію моніторингу або відправити сповіщення визначеним користувачам. Також можна запрограмувати автоматичну реакцію, змінюючи стан вибраних виходів (наприклад, увімкнення опалення у відповідь на значне зниження температури).

Модуль працює, зокрема, з пристроями. виявлення та вимірювання.

✅ Пристрій оснащений 4 програмованими виходами, якими можна дистанційно керувати за допомогою:

• SMS,
• CLIP (від 1024 номерів або без обмежень),
• мобільний додаток GX CONTROL (для Android/iOS) або
• конфігураційне програмне забезпечення GX Soft.

Тому його можна використовувати длядистанційного керування системою сигналізації або іншими підключеними пристроями.

GPRS-A живиться від12 В постійного струму, завдяки чому він буде використовуватися, серед іншого, в легкових автомобілях, вантажівках, караванах і яхтах - як окремий пристрій. Модуль убезпечить внутрішній простір даного об'єкта; дистанційно повідомляє про відкриття дверей або спробу запустити двигун. Завдяки співпраці, наприклад, з датчиками температури

✅ ОСОБЛИВОСТІ ПРОДУКТУ (GPRS-A):

• перетворення телефонного моніторингу у формати SMS / GPRS
• надсилання сповіщень на макс. 8 телефонних номерів
• повідомлення: SMS / PUSH / CLIP
• 8 програмованих входів (NO/NC/аналоговий)
• 1-Wire шина цифрового датчика температури li>
• можливість налаштувати реакцію на перевищення порогових значень на входах
• 4 виходи (2 реле, 2 типу OC) керовані через SMS / CLIP / GX CONTROL / GX Soft
• IoT - підтримка відкритих протоколів MQTT, JSON, MODBUS RTU через GPRS
• можливість перевірки балансу передплаченого рахунку та повідомлення про перевищення ліміту коштів
• налаштування модуля налаштування: локальні (комп'ютер з програмою GX Soft підключений до порту RS-232 - TTL - модуля), віддалені (комп'ютер з програмою GX Soft підключений до модуля через GPRS)
• співпраця з GX Мобільний додаток CONTROL
• SMA роз'єм для підключення антени
• можливість дистанційного оновлення програмного забезпечення (прошивки)

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (GPRS-A):

• кількість входів: 8
• кількість виходів: тип OC: 2< /li >
• кількість релейних виходів типу NO: 2
• макс. допустима напруга на виході змінного струму: 25 В змінного струму
• Виходи O1 ... O2 (тип OC): 50 мА / 12 В постійного струму
• Виходи O3 ... O4 (тип реле NO: 50 мА / 12 В постійного струму
• Клас навколишнього середовища відповідно до EN50130-5: II
• робоча температура: -10 градусів C ... +55 градусів C
• макс. .вологість: 93% (±3%)
• напруга живлення: 12 В постійного струму (±15%)
• споживаний струм: 80 мА (в режимі очікування), 220 мА (макс. )
• розміри корпусу: 83 x 65 x 23 мм
• вага: 110 г

ДВОДІАПАЗОННА АНТЕНА Satel ANT-900/1800 має стандартний роз'єм SMA, тому її можна використовувати і в інших пристроях з таким роз'ємом. Він працює в діапазонах частот 900/1800 МГц. Він призначений для роботи з:

• GSM-4, GSM LT-1, GSM LT- 2 модулі, GPRS-T1, GPRS-T2, GPRS-T4, GPRS-T6, GPRS-A, GSM-X та
• ППКОП INTEGRA 128-WRL. < /li>

Антена оснащена кабелем 2,5 м завдовжки та магнітною основою, що забезпечує легке встановлення навіть на деякій відстані від пристрій - так, щоб отримати найкращу якість сигналу.

ANT-900/1800 також можна розмістити в пластикових корпусах SATEL, які мають спеціальне місце для кріплення цього типу пристроїв.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (ANT-900/1800):

• робоча частота: 900/1800 МГц
• довжина кабелю: 2,5 м
• імпеданс: 50 Ом
• Коаксіальний кабель RG174 (чорний)
• VSWR: <2,0
• робоча температура: -20 градусів C ... + 60 градусів C
• роз’єм: SMA

ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Satel SP-4001 R оснащений надяскравими світлодіодами та п'єзоелектричним перетворювачем. Ви можете вибрати один із 3 типів модульованої звукової сигналізації з інтенсивністю 120 дБ, крім того, ви можете окремо активувати оптичний та акустичний сигнали.

✅ Також має протидиверсійний захист від відкриття корпусу або відриву від стіни, а внутрішня кришка з оцинкованого листа забезпечує додатковий захист плати електроніки та перетворювача від механічних пошкоджень. Завдяки відповідному просоченню, система електроніки також стійка до впливу складних умов навколишнього середовища.

✅ Сигналізатор призначений для установки на вулиці. Корпус сигналізатора виготовлений з полікарбонат, що забезпечує високу механічну міцність і естетичний зовнішній вигляд пристрою.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (SP-4001R):

• акустична сигналізація: п’єзоелектричний перетворювач
• оптична сигналізація: надяскраві світлодіоди
• внутрішня металева кришка
• антидиверсійний захист від відриву від основи та відкриття

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (SP-4001R):

• рівень інтенсивності звуку (з відстані 1 м): до 120 дБ
• екологічний клас згідно з EN50130-5: III
• колір корпусу: червоний
• li>
• температура експлуатації: -35 градусів C ... +55 градусів C
• макс. вологість: 93% (±3%)
• напруга живлення: 12V DC (±15%)
• макс. струм споживання: 40 мА (оптична сигналізація), 230 мА (акустична сигналізація), 270 мА (оптична та акустична сигналізація)
• розміри: 148 x 254 x 64 мм
• вага: 890 g

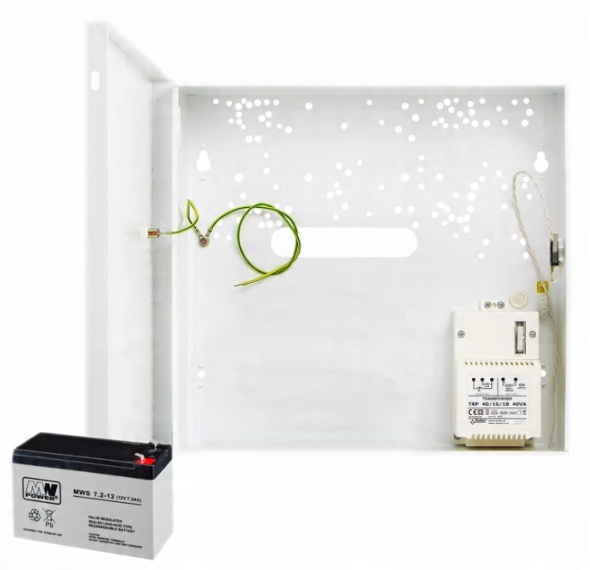

Pulsar AWO220 HOUSING є елементом охоронних систем, систем безпеки тощо. Призначений для встановлення (в залежності від моделі):

✅ ОСОБЛИВОСТІ ПРОДУКТУ (AWO220):

• застосування: DSC, PARADOX, RISCO, SATEL, PYRONIX, CROW, SUMMIT, ROEL, EBS, TELMOR
• антидиверсійний захист: тампер - відкриття корпусу
• примітки: корпус для поверхневого монтажу, з трансформатором, закриття - гвинти x4, відстань від стіни 8 мм
• внутрішній використання
< /ul>

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (AWO220):

• місць акумулятора: 17Ah/12V
• трансформатор TRP 40VA/16V/18V
• li>
• максимальна навантажувальна здатність виходу TAMPER: 500 мА при 50 В постійного струму
• Виготовлено: листовий метал DC01, товстий. 0,7 мм; захист від корозії; колір RAL 9003
• рівень захисту: IP20
• робоча температура: -10 градусів C ... +40 градусів C
• відносна вологість: 90% RH макс.
• напруга живлення: 230 В змінного струму / 50 Гц

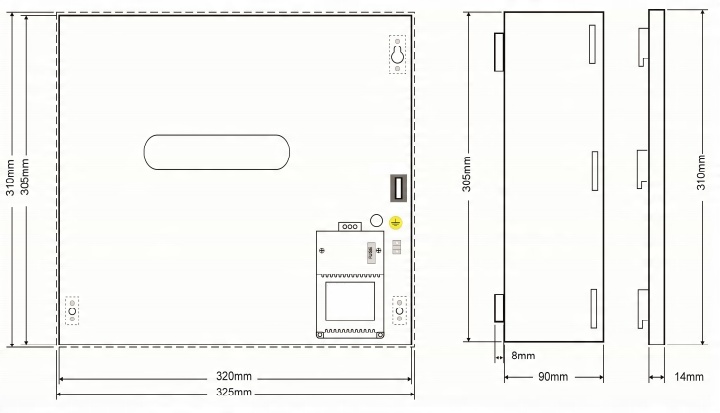

• зовнішні розміри корпусу: 320 x 305 x 90+8 мм [+/-2 мм]
• розміри зовнішні фари: 325 x 310 мм [+/-2 мм]
• Вага нетто: 3 кг

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг
