СИГНАЛНА СИСТЕМА SATEL VERSA IP GSM LAN SMS TSG2-B

Провідна сигналізація Satel VERSA IP

В набір входять:

• ППКОП Satel Versa IP - 1 шт.;
• Пластиковий корпус Satel OPU-4 P - 1 шт.;
• акустична сигналізація (встановлення всередину корпусу) - 1 шт.;
• тримач Satel HOLDER A - 1 шт.;< /li>
• аксесуари панелі керування (кріпильні контакти, резистори, кабель акумулятора);
• дротова клавіатура Satel INT-TSG2-B (колір корпусу: чорний) - 1 шт.;
• дротовий зовнішній акустико-оптичний індикатор Yotogi TI700 - 1 шт.;
• трансформатор Pulsar AWT150 40VA - 1 шт.;
• необслуговуваний акумулятор 12V 7Ah - 1 шт.;
• інструкцію можна завантажити з сайту виробника.

❗ Налаштувати ППК можна двома способами: за допомогою програми DLOADX (потрібен кабель miniUSB - не входить) і з клавіатури рівня (за допомогою послідовностей клавіш у сервісному меню).

❗ Примітка ❗

Набір продається без датчиків сигналізації,які елементи ви можете придбати відповідно до ваших потреб в інших наших пропозиціях.

На входи в ППК, ми підключаємо датчики руху, геркони, датчики диму, датчики чадного газу, датчики газу тощо. щоб можна було підключити 3 датчики (4-й вхід використовується для тамперів). Для подальшого розширення необхідно придбати розширювач INT-E (додаткові 8 входів) ).

ПАНЕЛЬ КЕРУВАННЯ СИГНАЛІЗАЦІЄЮ SatelVERSA IP працює з контролерами ACU-120 і ACU-270, які пропонують відмінний робочий діапазон пристроїв від Сімейство ABAX - до 500 м на відкритих територіях. Він дозволяє створювати дротову або бездротову систему, а також гібридну, поєднуючи обидві форми установки.

Він має 4 програмовані дротові входи (з можливістю розширення за допомогою розширювачів до 28), які також забезпечують підтримку датчиків типу NO та NC, а також датчиків рольставен і вібрації, а також 5 програмовані дротові виходи (з можливістю розширення за допомогою розширювачів до 12).

VERSA IP — це рішення, яке поєднує функції, які досі були доступні за допомогою використання кількох окремих пристроїв. Його материнська плата інтегрує такі модулі: ETHM, INT-VG, INT-AV і номеронабирач PSTN. Завдяки цьому контрольна панель VERSA IP забезпечує зв'язок по 2 каналах (Ethernet і PSTN), забезпечуючи ефективну передачу інформації.

✅ Панель управління VERSA дозволяє використовувати три типи режиму охорони:

• повний, у якому контролюються всі входи вибраної зони
• день, в який чергують лише периметральні сповіщувачі, що дозволяють вільне пересування в межах території, що охороняється
• ніч, у якій, окрім периметральних сповіщувачів, активні сповіщувачі в кімнатах, які не використовуються під час сну

Призначений для захисту об'єктів малого та середнього розміру.

✅ ОСОБЛИВОСТІ ПРОДУКТУ (VERSA IP):

• відповідність стандарту EN50131 клас 2
• 4 програмованих дротових входу (розширення за допомогою розширювачів до 28 ): підтримка сповіщувачів типу NO і NC, а також детекторів ролет і вібрації; підтримка конфігурацій EOL і 2EOL; додатковий тамперний вхід типу NC
• 5 програмованих дротових виходів (розширюються розширювачем до 12): 2 сильнострумових виходи; 2 слабкострумових виходи типу OC; 1 релейний вихід
• 3 виходи живлення
• вихід для підключення спеціального п'єзоелектричного перетворювача, встановленого в корпусі (акустична сигналізація)
• максимальна кількість програмованих входів: 30
• максимальна кількість програмованих виходів: 12
• поділ системи на 2 зони: можливість призначення входу на 2 зони
• керування системою за допомогою: LCD або світлодіодні клавіатури; бездротові клавіатури VERSA-LCDM-WRL; сенсорні клавіатури INT-TSG; безконтактні картки; дистанційне керування
• інтегрований модуль PSTN, що дозволяє: моніторинг (SIA, ContactID, інші); голосові повідомлення (8 номерів, 16 повідомлень); дистанційне програмування (модем 300 bps) за допомогою програми DLOADX
• вбудований модуль ETHM, що дозволяє: сповіщення електронною поштою; управління за допомогою програми VERSA CONTROL, що пропонує PUSH-повідомлення; моніторинг до станції; програмування за допомогою програми DLOADX
• вбудований голосовий модуль: близько 13 хвилин для повідомлень, які використовуються в голосовому меню; понад 4 хвилини для 16 повідомлень для сповіщень по телефону (повідомлення може тривати до 16 секунд)
• вбудований роз'єм USB-HID
• пам'ять на 2047 подій
• підтримка 30 користувачів, кожному з яких можна призначити: пароль, проксіміті-карту, пульт дистанційного керування
• 4 таймери, що дозволяють автоматично: постановку/зняття груп з охорони; контроль виходу (вмикання/вимкнення світла, полив саду тощо)
• знімні клемні колодки
• можливість не повідомляти ППК про збій сервера SATEL (VERSA Firmware 1.08) або новіший)
< /ul>

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (VERSA IP):​

• програмовані дротові входи: 4
• максимальна кількість програмованих входів: 30
• програмовані дротові виходи: 5
• максимальна кількість програмованих виходів: 12
• виходи живлення: 3
• комунікаційні шини: 1
• клавіатури: до 6
• зони: 2
• телефонні номери для оповіщення: 8
• голосові повідомлення: 16
• текст повідомлення: 64
• адреси електронної пошти для сповіщень: 8
• користувачі: 30
• таймери: 4
• пам'ять подій: 2047< /li>
• навантажувальна здатність програмованих виходів слабкого струму: 50 мА​ / 12 В постійного струму
• навантажувальна здатність програмованих виходів сильного струму: 1100 мА / 12 В постійного струму
• навантаження потужність програмованого релейного виходу: 1000 мА / 24 В постійного струму
li>
• Навантажувальна здатність виходу KPD: 500 мА / 12 В постійного струму
• Навантажувальна здатність виходу AUX: 500 мА / 12 В постійного струму
• Вихідна навантажувальна здатність +VR: 200 мА / 12 В постійного струму
• рекомендований трансформатор: 40 ВА
• потужність джерела живлення: 2 А
• клас захисту Клас 2
• температура експлуатації: -10°C... +55°C
• макс. вологість: 93% (±3%)
• напруга живлення: 18 В змінного струму (±15%), 50-60 Гц
• напруга повідомлення про несправність батареї: 11 В (±10%)< /li>
• напруга відключення акумулятора: 10,5 В (±10%)
• струм заряджання акумулятора: 800 мА
• вихідна напруга джерела живлення: 12 В постійного струму (±15% )
• діапазон вихідної напруги: 10.5V…14V DC-
• струм споживання: 120 mA (в режимі очікування від мережі 230V), 160 mA (макс. від мережі 230V)
• li>
• споживаний струм: 160 мА (в режимі очікування від батареї), 200 мА (макс. від батареї)
• розміри плати електроніки: 173 х 105 мм
• розміри корпусу 266 x 286 x 100 мм
• вага (з корпусом і аксесуарами): 1220 г

КОРПУС НАКЛАДНОГО МОНТАЖУ Satel OPU-4 P можна використовувати в підсобних приміщеннях, на відкритому повітрі. Основу корпусу можна вмонтувати в стіну, що означає, що сам корпус займатиме менше місця.

Універсальність та розміри корпусу дозволяють встановити Прилади сигналізації SATEL, модулі їх розширення та комунікаційні модулі всередині., контролери та багато інших пристроїв.

Оснащений подвійним антидиверсійним захистом: від відкриття кришки та проти зняття його зі стіни. У ньому також є місце для встановлення мережевих трансформаторів на 40 або 60 ВА та резервного акумулятора на 12 В ємністю 7 або 7,2 А·год. Він не блокує та не послаблює радіосигнал, тому всередині можна розміщувати бездротові пристрої з антенами.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (OPU-4 P):

• подвійний захист від злому
• ​можливість встановлення бездротових пристроїв з антенами всередині корпусу
• місце для трансформатора: 40 або 60 ВА
• можливість встановити блок живлення APS-412 замість трансформатора
• поверхневий монтаж
• застосування: ППК SATEL, модулі розширення SATEL, модулі зв'язку SATEL GSM, контролери дверей ACCO з і без живлення, ACCO- контроль доступу NT
• розміри: 266 x 286 x 100 мм

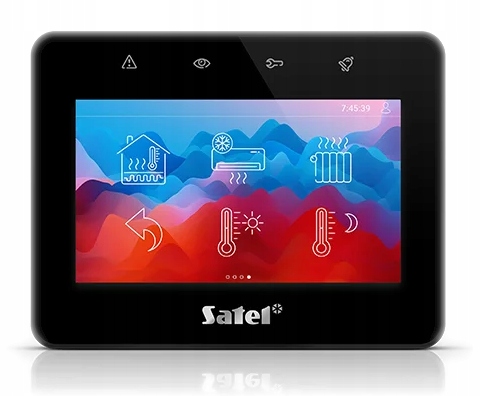

ДРОВОДОВА КЛАВІАТУРА Satel INT-TSG2-B (колір корпусу: чорний) призначена для систем сигналізації INTEGRA, INTEGRA Plus і VERSA. Він має ємнісний скляний екран 4,3 дюйма з підтримкою жестів і багаторівневий графічний інтерфейс (до 24 додаткових екранів), що дозволяє адаптувати пристрій під потреби користувача потреби. Ви можете вибрати розмір піктограм і їх розташування, а також налаштувати їх вигляд відповідно до призначеної для них функції. Ви можете налаштувати колір шрифту, підсвічування, іконки та навіть фон екрана!

На додаток до основних команд для ввімкнення та вимкнення режиму очікування, INT-TSG2 дозволяє запускати навіть складні послідовності команд однією командою завдяки функціям MACRO. Завдяки цьому він дає змогу використовувати функції розумного дому (доступні в ППК INTEGRA).

Використаний процесор нового покоління в 4 рази швидший порівняно з попередньою моделлю (INT-TSG).

Клавіатура також забезпечує швидкий і легкий доступ до інформації про поточний стан системи. Завдяки можливості відображення інформації на екранній заставці, достатньо одного погляду, щоб дізнатися, чи поставлена ​​сигналізація на охорону, який час тощо. У режимі екрану стану клавіатура також може запустити фотошоу.

✅ У співпраці з контрольними панелями Integra та Integra Plus він забезпечує 2 програмованих дротових входи:

• підтримка сповіщувачів типу NO та NC, а також детекторів ролет і вібрації;
• підтримка конфігурацій EOL, 2EOL та 3EOL (3EOL у разі співпраці з ППК INTEGRA Plus);
li>
• програмування значень параметричних резисторів.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (INT-TSG2-B):

• 4,3" ємнісний скляний сенсорний екран із підтримкою жестів
• роздільна здатність: 480x272, відображення 16,7 мільйонів кольорів (справжній колір)
• багаторівневий графічний інтерфейс, адаптований до потреб користувача (до 24 додаткових екранів)
• можливість налаштування та адаптації екранів інтерфейсу до потреб користувача потребує
• понад 20 готових графічних мотивів
• можливість створити власну композицію
• віджети, що дозволяють працювати з клавіатурою, контролювати систему сигналізації та пристрої автоматизації підключений до ППК
• контроль системи за допомогою МАКРО-команд, що активує низку різноманітних функцій у ППК (включаючи автоматизацію будівлі)
• можливість швидкого запуску тривог ПАНІКА, ПОЖЕЖА, ДОПОМОГА
• співпраця з ППК серії INTEGRA (INTEGRA Firmware 1.20 або новіша) та VERSA (VERSA Firmware 1.10 або новіша)
• заставка з можливістю відображення годинника, дати, станів елементи системи (зони, зони, виходи), температури (INTEGRA, INTEGRA Plus)< /li>
• можливість відображення слайд-шоу (функція фоторамки)
• світлодіоди поточного стану системи, розташовані вище екран
• 2 програмованих дротових входу (підтримуються лише ППК INTEGRA та INTEGRA Plus): підтримка сповіщувачів типу NO та NC, а також детекторів ролет та вібрації, підтримка конфігурацій EOL, 2EOL та 3EOL ( 3EOL у разі взаємодії з ППК INTEGRA Plus), програмування значень параметричних резисторів
• вбудований п'єзоелектричний перетворювач для звукової сигналізації
• можливість регулювання гучності сигналізації та підсвічування екрана з розділенням "день/ніч"
• вбудований рідер карт пам'яті microSD (зберігання фотографій для фоторамок, фонів додаткових екранів) - підтримка карт microSD, microSDHC (не входять в комплект)
• тамперний контакт, що реагує на відкриття корпусу та зняття його зі стіни
• також доступний у білому кольорі (INT-TSG2-W)
• екологічний клас згідно з EN50130-5: II
• li>
• рівень безпеки згідно з EN 50131: клас 3
• робоча температура: -10°C ...+55°C
• макс. вологість: 93% (+/- 3%)
• напруга живлення: 12 В постійного струму
• споживаний струм: 100 мА (в режимі очікування), 140 мА (макс.)
• розміри корпусу: 120 x 92 x 14 мм
• вага: 160 г

ЗОВНІШНІЙ ПРОВОДОВИЙ ОПТИКО-АКУСТИЧНИЙ СИГНАЛІЗАТОР Yotogi TI700 оснащений п'єзоелектричним перетворювачем, що випромінює звук з максимальною інтенсивністю 120 дБ. Оптична сигналізація здійснюється за допомогою Світлодіодні діоди. Пристрій оснащений трьома антидиверсійними системами: відкривання корпусу, від'єднання від основи і спроба спінювання. Під час монтажу інсталятор може вибрати спосіб модуляції звукового сигналу, а також ви можете незалежно запускати акустичний і оптичний сигнали. Корпус сирени виготовлений з якісного пластику.

✅ ТЕХНІЧНА СПЕЦИФІКАЦІЯ (TI700):

• оптична сигналізація за допомогою яскравих світлодіодів
• потрійний протидиверсійний захист (відкриття корпусу, відрив) стіна, піноутворення)
• інтенсивність звуку: макс. 120 дБ
• робоча температура: -35°C +60°C
• напруга живлення: 12В постійного струму
• споживання струму (середнє): акустична сигналізація до 250 мА, оптична 35 мА
• розміри: 300 x 300 x 78 мм
• вага: 0,9 кг

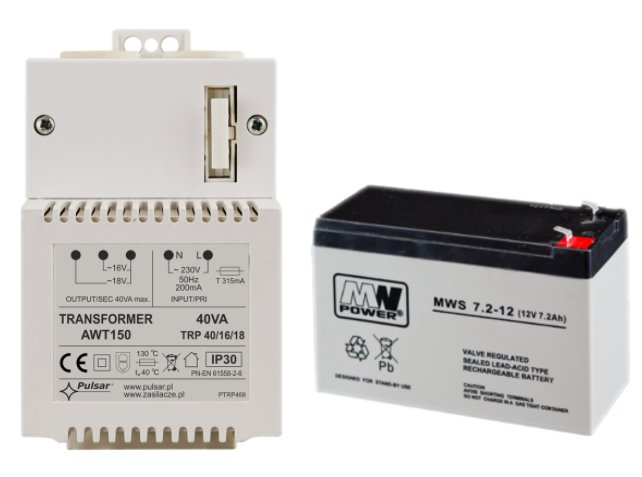

ТРАНСФОРМАТОР Pulsar AWT150 призначений для живлення пристроїв, які потребують напруги змінного струму: U1, U2 або U3.

✅ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ (AWT150) ):

• напруга живлення: 230 В змінного струму / 50 Гц
• вихідна напруга (U1/U2/U3): 16 В / 18 В
• потужність: 40VA
• споживаний струм при номінальному навантаженні від мережі ~230V: 0,20A
• номінальний вихідний струм (I1/I2/I3): 2,2A / 2,0A< /li >
• захист від короткого замикання та перевантаження: запобіжник F у первинному колі трансформатора (T 315 мА/250 В)
• термічний захист: 130 градусів C (необоротний)
• підключення з'єднувачі: AWG 24-12, 2,5 мм2
• ступінь захисту: IP30
• корпус: PC/ABC, UL94-V0
• робоча температура/термічний клас: -10 градусів C ... +40 градусів C / Ta 40B
• відносна вологість: 90%
• розміри: 72 x 115 x 70 мм

НЕОБСЛУГОВУВАНА БАТАРЕЯ 12 В 7 А·год:

• номінальна напруга 12 В
• номінальна ємність 7 А·год
• розміри: 151 x 65 x 94 мм (довжина/ширина/висота), загальна висота: 100 мм
• вага 2,0 кг
