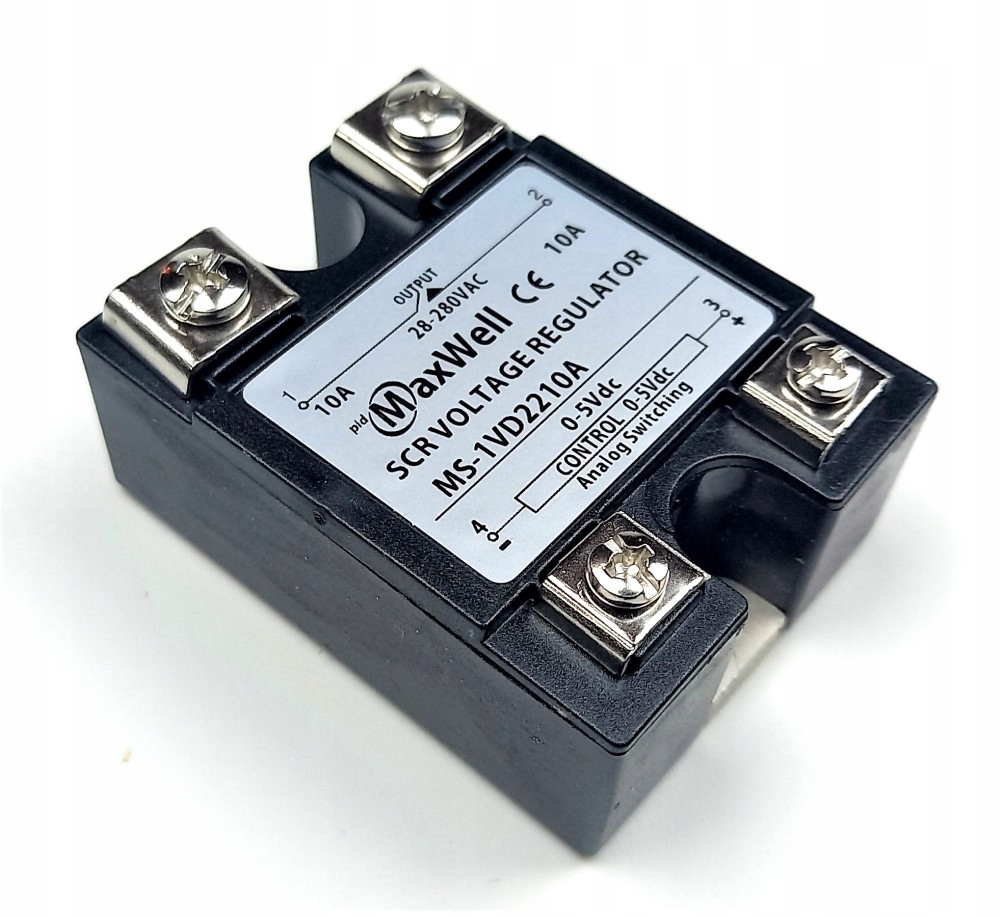

Силове напівпровідникове реле SSR 10A/280V 0-5V Reg. Фазовий кут

Промисловий 1-фазний регулятор потужності з аналоговою настройкою 0-5 В постійного струму контролю фазового кута / напівпровідникове реле / ​​регульований напівпровідниковий контактор SSR однофазний DC-AC 10A / макс. 280 В змінного струму.

Елемент приводу - без зношуваних механічних частин - дуже довгий термін служби - призначений для регулювання фазового кута керування в програмах, де потрібне постійне регулювання вихідна потужність.

Приклади застосувань: зварювальні апарати, терморегулятори, коптильні тощо. Підходить для всіх застосувань, де швидкий час відгуку змін керування та аналогове налаштування рівня керування / кута відкриття тиристорів / вихідних сімісторів потрібно. Призначено лише для додатків із суто резистивним навантаженням.

У комплекті з ПІД-регулятором з аналоговим виходом він забезпечує безперервне регулювання - у такому випадку немає поняття т.зв. мінімальний цикл для реле SSR (зазвичай від 2 до 10 с) - і відбувається безперервне регулювання в кожній половині циклу напруги мережі (тобто 100 разів на секунду!) шляхом встановлення кута відкриття симистора/тиристора.

Плавне керування: 0-5 В постійного струму. Фактично керуючий вхід - це струмовий вхід з підвищеною чутливістю. Ефективний діапазон запуску/регулювання становить приблизно 1,5 ... 4,5 В. Нижче і вище цього значення вихідна напруга більше не змінюється. Керуючий струм при початковій напрузі 1,5 В становить приблизно 0,4 мА постійного струму. Керуючий струм при кінцевій напрузі 5 В становить 3,1 мА. Таким чином, «де-факто» вхід має поточний тип, але з високою чутливістю керування 0,4...3,1 мА. У будь-якому випадку, ці значення підходять для більшості плат для оцінювання, наприклад, Arduino, де аналоговий сигнал 0-5 В можна легко реалізувати за допомогою простої RC-схеми та двійкового ШІМ-виходу.

Фотооптична ізоляція. керуючого входу DC IN >2kV.

Вимикання при нульовій формі сигналу вихідної напруги/струму.

Увімкнення з плавним регулюванням кута відкриття на аналоговому вході в діапазоні. 0-5 В (так само наприклад: диммер освітлення з аналоговою регульованою яскравістю).

Вихідне навантаження макс. реактивної складової, доцільно використовувати додаткові зовнішні схеми для придушення можливих комутаційних перенапруг і перенапруг від електромережі.

На інших наших аукціонах ви знайдете відповідні радіатори та кліпси для стрічки DIN35 (у комплекті). Ця версія регуляторів потужності / кута розкриття тиристорів / сімісторів - підходить для наших ПІД-регуляторів з аналоговими виходами 4-20 мА (після підключення резистора 250 Ом/0,25 Вт до виходу регулятора).

Для навантажень понад 20 % максимального струму навантаження, рекомендується використовувати додатковий радіатор. Зниження температури на 10°C подвоює очікуваний термін служби реле SSR - це означає, що температура напівпровідникової структури має найбільший вплив на довговічність реле.

Завдяки перемиканню повного навантаження в кожному півперіоді мережевої напруги теплове навантаження на напівпровідник переходу вище, ніж у стандартних двоконтурних SSR реле, де тиристор / сімістор відкривається при низьких значеннях напруги - в початковій фазі синусоїди мережа.

Макс. вихідне навантаження 10A / 24-280VAC / 1-фазний. Максимальний струм – це т.зв амплітуда синусоїди - пам'ятайте про це при виборі розміру. Як правило, ми вибираємо контактор із Imax, що вдвічі перевищує ефективне значення (Isk) або середній квадрат (Irms) струму (це так званий «швидкий вибір»). Якщо точно підрахувати синусоїдальний сигнал, то Imax більше за Isk (або Irms) на квадратний корінь із двох (тобто в 1,41 рази більше). Наприклад, якщо струмові вимірювальні кліщі показують Irms = 7,09 A, тоді Imax буде 10 A. Будь ласка, також пам’ятайте про пускові струми (наприклад, навіть 10x Isk) під час увімкнення (вони виникають особливо в двигунах з короткозамкненим ротором тощо). Якщо у вас виникли сумніви, ми оперативно відповімо на ваші запити. Картку каталогу можна знайти у вкладці «Додаткова інформація» під вмістом аукціону.

Ми будемо раді відповісти на будь-які технічні запитання. Надаємо технічну підтримку в підборі елементів, а також консультації під час монтажу / параметризації / експлуатації.

Рекомендую!

Елементи на фото нижче та радіатор не входять до цієї пропозиції. Їх можна замовити на інших наших аукціонах.
