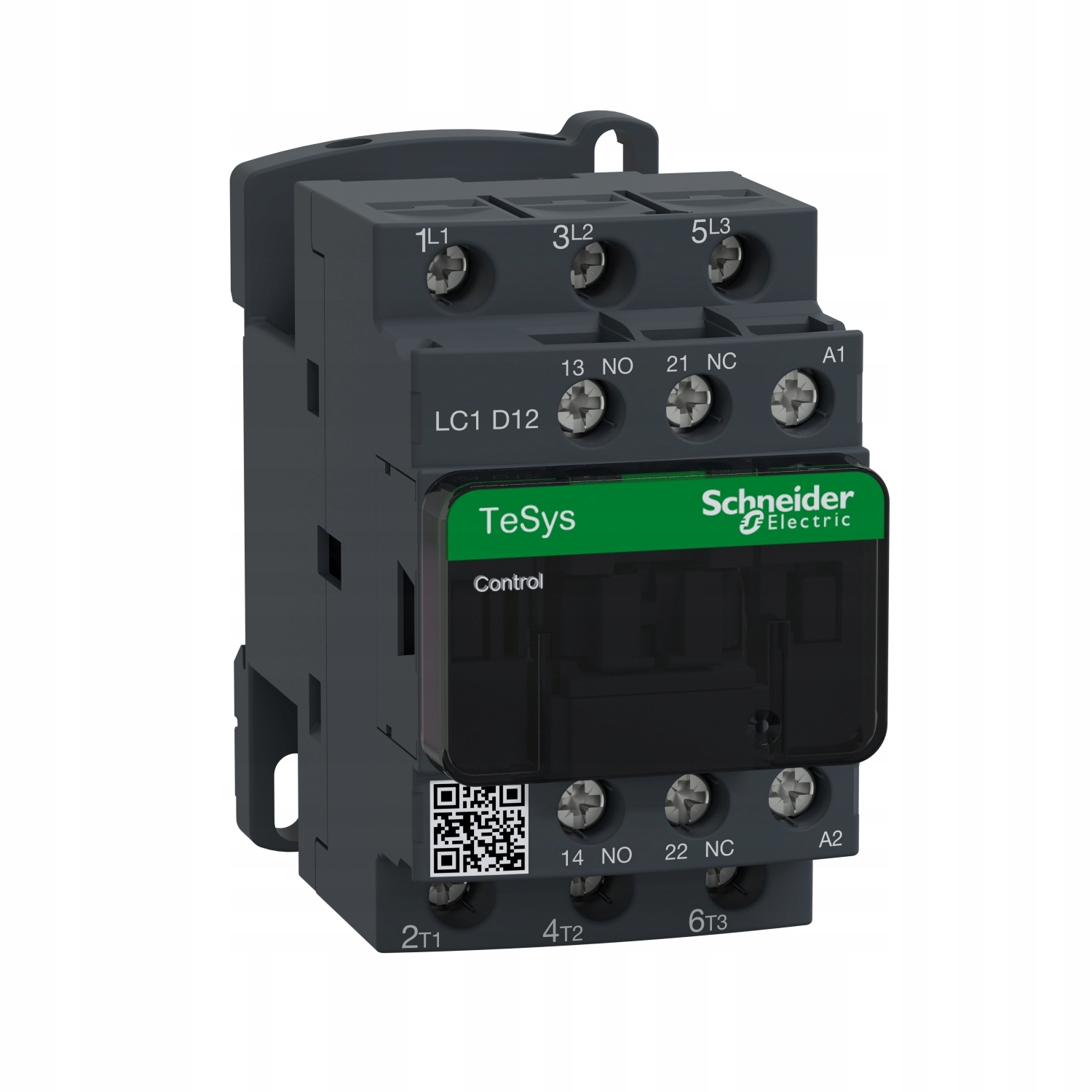

Контактор Schneider Electric Power TeSys D AC3 12A 3P 1NO 1NC coil 24VAC LC1D12B7

Основні параметри:

• Номінальний струм відключення: 250 A при 440 В для ланцюга живлення відповідно до IEC 60947
• Номінальний робочий струм [Ie]: 25 A 60 °C) при <= 440 В змінного струму (AC) AC-1 для ланцюга живлення
• Номінальний робочий струм [Ie]: 12 A 60 °C) при <= 440 В змінного струму (AC) AC-3 для ланцюга живлення
• Номінальний робочий струм [Ie]: 12 A 60 °C) при < = 440 В змінного струму (AC) AC-3e для силового ланцюга
• Номінальний термічний струм із конвективним повітряним охолодженням [Ith] : 25 A при <60 °C для силового ланцюга
• Номінальний тепловий струм при конвективному повітряному охолодженні [Ith] : 10 A при <60 °C для ланцюга сигналізації напруга [Ui] : Ланцюг живлення: 690 В відповідно до IEC 60947-4-1
• Номінальна напруга ізоляції [Ui] : Ланцюг живлення: 600 В, сертифікована CSA
• Номінальна ізоляція напруга [Ui] : Ланцюг живлення: 600 В, сертифікований UL
• Номінальна напруга ізоляції [Ui] : ланцюг сигналізації: 690 В відповідно до IEC 60947-1
• Номінальна напруга ізоляції [Ui] : ланцюг сигналізації: 600 В сертифіковано CSA
• Номінальна напруга ізоляції [Ui]: ланцюг сигналізації: 600 В сертифіковано UL

• Застосування: резистивне навантаження
• Застосування: керування двигуном
• Діапазон керуючої напруги: 0,3...0,6 Uc -40-70 °C затухання, змінне відключення струм (змінний струм) 50/60 Гц
• Діапазон керуючої напруги: 0,8...1,1 Uc -40-60 °C робочий змінний струм (змінний струм) 50 Гц
• Діапазон напруги керування напругою : 0,85...1,1 Uc -40-60 °C робочий змінний струм (AC) 60 Гц
• Діапазон керуючої напруги: 1...1,1 Uc 60-70 °C робочий змінний струм (AC) 50 /60 Гц
• Діапазон потужності двигуна AC-3: 4-6 кВт при 380-440 В 3 фази
• Діапазон потужності двигуна AC-3: 4-6 кВт при 480-500 V 3 фази
• Діапазон потужності двигуна AC-3: 2,2-3 кВт при 200-240 В 3 фази
• Висота: 77 мм
• Двигун типу системи пуску : прямо підключений контактор
• Тип продукту або компонента: контактор
• Механічний ресурс: 15 Мциклів
• Електричний ресурс: 2 Мцикли 12 A AC-3 при Ue < = 440 В
• Електричний ресурс: 0,8 Мциклів 25 A AC-1 при Ue <= 440 В
• Електричний ресурс: 2 Мцикли 12 A AC-3e при Ue <= 440 В
• Технологія котушки: без вбудованого модуля розрядника
• Ширина: 45 мм
• Втрата потужності на полюс: 0,36 Вт AC-3
• Втрата потужності на полюс: 1,56 Вт AC-1
• Втрата потужності на полюс: 0,36 Вт AC-3e
• Ступінь забруднення: 3
• Рівень захисту IP: Передня пластина IP20 відповідно до IEC 60529
• Середній опір: 2,5 мом - Ith 25 A 50 Гц для ланцюга живлення
• Коротка назва пристрою: LC1D
• Нагрівання розсіювання: 2-3 Вт при 50/60 Гц
• Тип допоміжних контактів: механічно з'єднаний тип 1 NO + 1 NC відповідно до IEC 60947-5-1 : дзеркальний контакт типу 1 NC відповідно до IEC 60947-4-1
• Тип керуючої напруги: AC при 50/60 Гц
• Опір ізоляції: > 10 МОм для ланцюга сигналізації
• li>
• З'єднання - клеми: Ланцюг живлення: гвинтові клеми 1 кабель(и) 1-4 мм² гнучкий без кабельного наконечника
• З'єднання - клеми: Силове коло: гвинтові клеми 2 кабель(и) 1- 4 мм² гнучкий без кабельного наконечника
• З'єднання - клеми: Ланцюг живлення: гвинтові клеми 1 кабель(и) 1-4 мм² гнучкий з кабельним наконечником
• З'єднання - клеми: Силове коло: гвинт клеми 2 кабель(и) 1-2,5 мм² гнучкий з кабельним наконечником
• З'єднання - клеми: Силове коло: гвинтові клеми 1 кабель(и) 1-4 мм² фіксується без кабельного наконечника
• З’єднання – клеми: Силове коло: гвинтові клеми 2 кабелі (кабелі) 1-4 мм², фіксовані без кабельного наконечника
• З’єднання – клеми: Схема керування: гвинтові клеми 1 кабель(и) 1-4 мм² гнучкий без кабелю наконечник
• З'єднання - клеми: Схема керування: гвинтові клеми 2 кабель(и) 1-4 мм² гнучкий без кабельного наконечника
• З'єднання - клеми: Схема керування: гвинтові клеми 1 кабель(и) ) 1-4 мм² гнучкий з кабельним наконечником
• З'єднання - клеми: Схема керування: гвинтові клеми 2 кабелі 1-2,5 мм² гнучкий з кабельним наконечником
• З'єднання - клеми: Керування ланцюг: гвинтові клеми 1 кабель (кабелі) 1-4 мм² без наконечника< /li>
• Підключення - клеми: Схема керування: гвинтові клеми 2 кабелі 1-4 мм² фіксовані без кабельного наконечника
• Рівень безпеки та надійності: B10d = 1369863 циклів контактора з номінальним навантаженням згідно з EN/ISO 13849-1
• Рівень безпеки та надійності: B10d = 20000000 циклів контактора з механічним навантаженням згідно з EN/ISO 13849 -1

LC1D12B7 — це компактний 3-полюсний контактор TeSys D від Schneider Electric для двигунів.

Номінальний струм 12 A AC-3 5,5 кВт при 400 В, включає 24 В 50/60 Гц Котушка змінного струму та допоміжні контакти 1НО + 1НЗ. Може використовуватися в системах безпеки.

• Номінальний струм перемикання AC-3 до 440 В: 12 A
• Напруга керування котушкою: 24 В змінного струму
• Кількість полюси: 3
• Категорія використання згідно з IEC 60947-4-1: AC-3

Силові контактори TeSys D використовуються для керування двигунами в діапазоні від 9 до 150 А.

Вони доступні в широкому діапазоні керуючої напруги, змінного, постійного та AC/DC.

TeSys Dсилові контактори характеризуються найвищими технічними параметрами на ринку та вбудованими двома допоміжними контактами 1NO + 1NC. Випускаються контактори на номінальний струм від 9 до 150А (AC-3). Завдяки стандартному використанню дзеркальних контактів їх можна використовувати в ланцюгах безпеки. Пропозиція включає пристрої постійної напруги з низьким енергоспоживанням, які можна підключити безпосередньо до транзисторного виходу контролера ПЛК.
