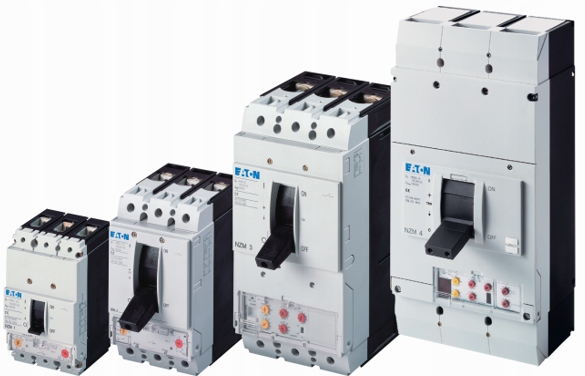

Компактні автоматичні вимикачі НЗМ до 1600 А

Компактні автоматичні вимикачі НЗМ на номінальний струм від 20 до 1600 А використовуються для захисту ланцюгів від дії перевантажень і коротких замикань. За функціональністю вони можуть використовуватися як припливні, зливні та муфтові. Різноманітність конструкцій дозволяє використовувати їх для захисту установок, двигунів, генераторів і трансформаторів. Чотири компактні розміри, 3-х і 4-полюсні версії, потужність короткого замикання до 150 кА в поєднанні з сучасним дизайном, невеликими габаритами і простотою монтажу обладнання дозволяють використовувати вимикачі з електронними розчіплювачами в стандартній комплектації широкі комунікаційні та діагностичні можливості.

Автоматичні вимикачі NZMN (Icu = 50 кА)

• Комутаційна здатність до 50 кА

• Регульовані розчіплювачі перевантаження

• Регульовані розчіплювачі миттєвого короткого замикання

• В електронній версії розчіплювача VE регульовані розчіплювачі короткого замикання з затримкою

• В електронних версіях Розчіплювачі VE і AE, зв'язок і діагностика в стандартній комплектації!

• Можливість додати шунт або розчіплювач мінімальної напруги

Вимикач живлення 3P 63A 25kA NZMB1-A63 EATON

• Діапазон налаштувань короткого замикання із затримкою: 0 A
• Спрацьовування перевантаження діапазону налаштування: 50 - 63 A
• діапазон налаштування тригера потужність при короткому замиканні: 380 - 630 A
• Номінальна вимикаюча здатність при короткому замиканні lcu при 400 В, 50 Гц: 25 кА
• Ступінь захисту (IP): IP20
• Конструкція пристрою: Стаціонарний пристрій
• Для монтажу на рейці TH: ні
• Кількість полюсів: 3
• Кількість перемикаючих допоміжних контактів: 0
• Кількість нормально замкнутих допоміжних контактів: 0
• Кількість нормально замкнутих допоміжних контактів: 0
• Додатковий монтаж на DIN-рейку TH: так
• Додатковий моторний привід: ні
• Тип приводу: Важіль
• Тип з’єднання головних контактів: Клемна коробка
• Розташування з’єднань головного кола: Передня сторона
• Вбудований -в моторному приводі: ні
• Діапазон номінальної напруги: 440 - 440 В
• З індикатором вимкнення: ні
• З інтегрованим розчіплювачем мінімальної напруги: ні
• Інтегрований захист від замикань на землю: ні
• Номінальний безперервний струм Iu: 63 A
• Бренд: EATON ELECTRIC
• Код продукту: 162965
• EAN: 4015082590772

Різноманітність конструкцій дозволяє використовувати їх для захисту установок, двигунів, генераторів і трансформаторів. Чотири компактні розміри, 3- та 4-полюсні версії, потужність короткого замикання до 150 кА в поєднанні з сучасним дизайн , малі габарити і простота монтажу аксесуарів дозволяють працювати в найважчих умовах. Перемикачі з електронними розчіплювачами в стандартній комплектації дають змогу використовувати широкі комунікаційні та діагностичні можливості.

Переваги:

• розширені функції вимірювання, зв’язку та діагностики,

• компактний і ефективний дизайн,

• широкий діапазон номінальних струмів від 20А до 1600А в 4 номінальних розмірах,

• найвищий рівень безпеки,

• 4 рівні комутаційної здатності до 150кА,

• універсальні аксесуари,

• різні способи складання та розробки.

Підключення на задній стороні

Якщо в надзвичайно малому просторі потрібен головний вимикач із поворотною рукояткою зчеплення: швидке встановлення завдяки компактному механічному кріпленню, підходить для макс. .струм 300 І зручне управління через ручку. Усі варіанти комутації, будь то автоматичні вимикачі та роз’єднувачі серії NZM1 та NZM2, можуть бути налаштовані з підключенням на задній стороні.

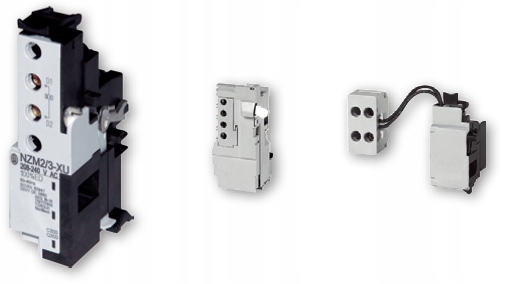

Шунти та розчіплювачі мінімальної напруги

Пропонуються розчіплювачі мінімальної напруги та розчіплювачі для напруги змінного/постійного струму 12–600 В, які можна використовувати для дистанційного (аварійного) відключення автоматичного вимикача або створення електричних блокувань між перемикачі. Після подачі напруги на котушку розчіплювача або після зняття напруги з котушки розчіплювача мінімальної напруги автоматичний вимикач NZM перейде в стан відключення TRIP. Шунт і розчіплювач мінімальної напруги завжди встановлюються з правого боку вимикача.

Використання головних вимикачів

Якщо використовується розчіплювач мінімальної напруги з двома інтегрованими ранніми допоміжними контактами, усі основні та допоміжні ланцюги знеструмлюються, коли вимикач вимкнено. Завдяки цьому нові продукти Eaton можна легко та недорого використовувати як головні вимикачі з функцією АВАРІЙНОГО ВИПУСКУ при напрузі до 1600 A, відповідно до IEC 60204-1, VDE 0113 частина 1

Бічний привід

Бічний привід до 1600 A дозволяє активувати перемикач як з правого, так і з лівого боку. Завдяки нашому додатковому монтажному кронштейну ви можете оптимально використовувати простір у шафі керування. Таким чином, ви можете використовувати монтажну пластину в системі керування машиною, щоб приєднати інші елементи керування.

Інноваційна система основних контактів

Інноваційна система з подвійними розривними контактами збільшує швидкість з'єднання. Одночасне зменшення кількості тепла, що виділяється, дозволяє ширше використовувати їх в електрощитах. Автоматичні вимикачі мають силу короткого замикання до 150 кА і досягають Icu = Ics для всіх струмів короткого замикання. Завдяки таким характеристикам досягається високий рівень безпеки навіть при надзвичайно високих струмах короткого замикання.

Повна ефективність до 50°C

Автоматичні вимикачі та роз’єднувачі розроблено таким чином, щоб не було зниження номінального робочого струму за температури навколишнього середовища до 50°C.

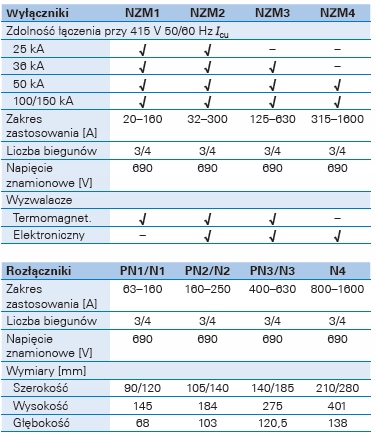

Чотири розміри комутатора, чотири рівні комутаційної здатності

Модульна конструкція забезпечує функціональне та економічно оптимізоване підключення до терміналів, встановлення реле та інших аксесуарів. Чотири типорозміри автоматичних вимикачів із чотирма діапазонами сили перемикання, від версії 25 кА за привабливою ціною, що використовується у допоміжних щитах, через версії 50 та 100, до версії 150 кА/415 В, що використовується в головних розподільних пристроях, охоплюють діапазон струму. до 1600 А.

Система поступового регулювання глибини

Усі перемикачі сконструйовані таким чином, що їх глибина є кратною 17,5 мм, це також стосується аксесуарів, встановлених спереду. Незалежно від типу використовуваного вимикача, оснащеного він важільним або поворотним приводом, вимикачі завжди знаходяться на однаковій глибині. Ми економимо час, тому що немає необхідності використовувати індивідуально виготовлені розпірки.

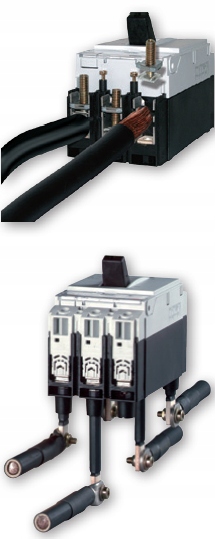

Гнучка система з'єднання

Малі автоматичні вимикачі NZM1 до 160 А стандартно оснащені коробковими клемами, що дозволяють підключати кабелі та мідні стрічки. Перемикачі NZM2, 3, 4 стандартно мають гвинтові з'єднання, через які можна підключати шини та кабелі з кільцевими клемами. Для всіх автоматичних вимикачів як у фіксованому, так і в висувному виконанні можна використовувати різні додаткові з’єднання. Тунельні клеми універсальні для з'єднання мідних і алюмінієвих кабелів. Використовуючи додаткові кришки для контактів і кабельних наконечників, можна досягти рівня захисту до IP2X. Таким простим способом забезпечується захист від прямого контакту з боку джерела живлення.

Аксесуари

Уніфікація аксесуарів зменшує витрати на замовлення та зберігання. Завдяки відповідній конструкції можлива проста і швидка модифікація вимикача. Різноманітність аксесуарів забезпечує велику гнучкість у адаптації перемикачів до потреб користувача.
