SIM 800 GPRS, GSM, Bluetooth + антенна модуль

Код: 12549796505
Як замовити
1969 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №9624082
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 3

Оплачивая «Sim 800 GPRS, GSM, Bluetooth + антенный модуль», вы можете быть уверены, что данный товар из каталога «Модули» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

Каталожний номер: 31-541

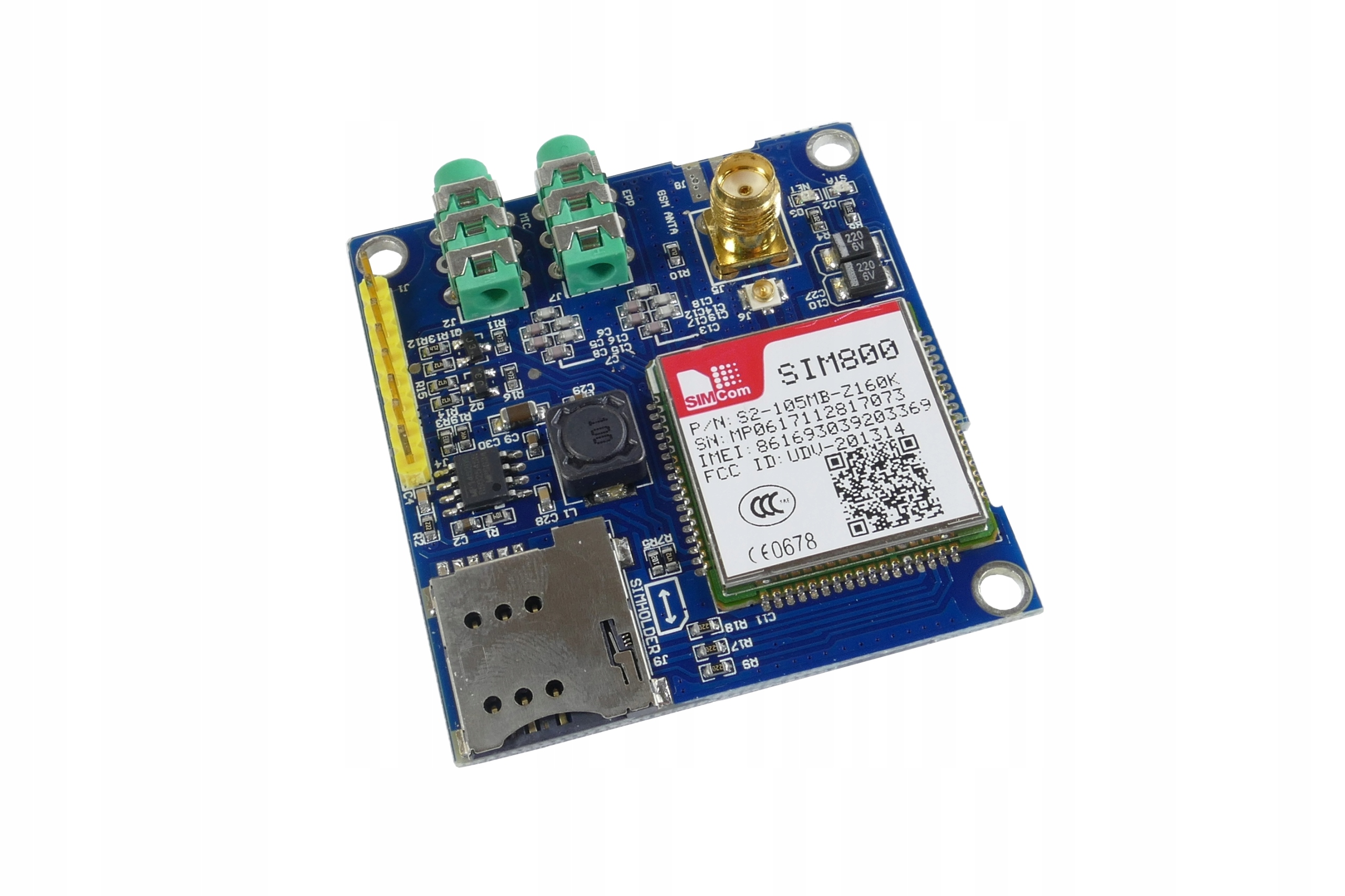

Модуль зв'язку на базі мікросхеми SIM 800, призначений для встановлення зв'язку в стандарті GSM/GPRS. За допомогою модуля можна здійснювати телефонні дзвінки, відправляти і отримувати SMS, передавати дані в системі GPRS. Модуль має роз'єми 3,5 jack для підключення навушників і мікрофона. Модуль має антенний роз'єм SMA або IPEX для підключення зовнішньої GSM антени. SIM-карта встановлюється в слот, також розташований на модулі. Модуль також має функції Bluetooth, що працюють у стандарті 3.0. Модуль має основні контакти, необхідні для налаштування системи SIM 800 за допомогою AT-команд, передачі даних і живлення модуля.

Зв’язок із модулем відбувається через порт UART, який може працювати в стандарті TTL (5 В). AT-команди надсилаються через порт UART для налаштування системи SIM 800 і видачі команд. Порт UART також використовується для передачі даних через GPRS, Bluetooth тощо.

Живлення системи знаходиться в діапазоні напруги 5–18 В постійного струму, струм 2A.

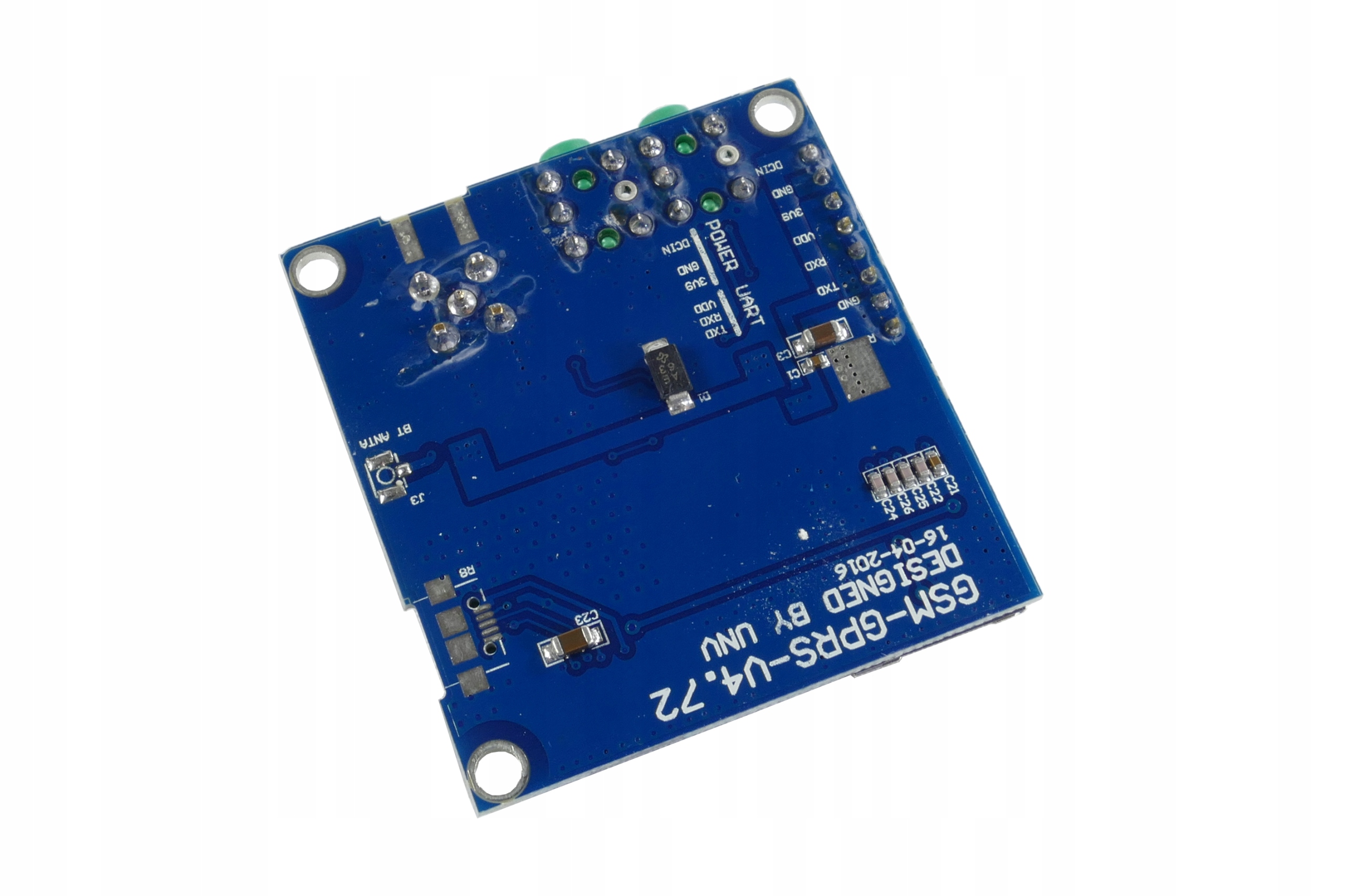

Опис контактів:

- DCIN – джерело живлення 5 – 18 В постійного струму

- Земля GND

- 3V9 – джерело живлення в діапазоні 3,5 - 4,2 В - можна використовувати для підключення літієвої батареї

- VDD - контакт, який використовується для налаштування високого рівня сигналу шини UART. Якщо, наприклад, модуль керується процесором ATmega32, порт UART якого працює в стандарті

TTL (5V), тоді ми підключаємо 5V до цього висновку.

- RXD, TXD - шина UART.

Технічні дані:

- забезпечує зв'язок у діапазоні GSM/GPRS 850MHz, 900MHz, 1800 МГц, 1900 МГц

- забезпечує передачу Bluetooth

- напруга живлення 5 - 18 В

- струм споживання 2 А

- протокол зв'язку стандарт UART 5 В, 3.3 В, 3 В (встановлюється за допомогою контакту VDD)

- розмір модуля 51 x 48 мм

- гнізда для антен GSM, тип SMA або IPEX, Bluetooth - паяльна панель

Примітка мікросхеми SIM 800
