Синій OLED-дисплей 1,3 дюйма
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Просматривая «Синій OLED-дисплей 1,3 дюйма», вы можете быть уверены, что данный товар из каталога «Принадлежности» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

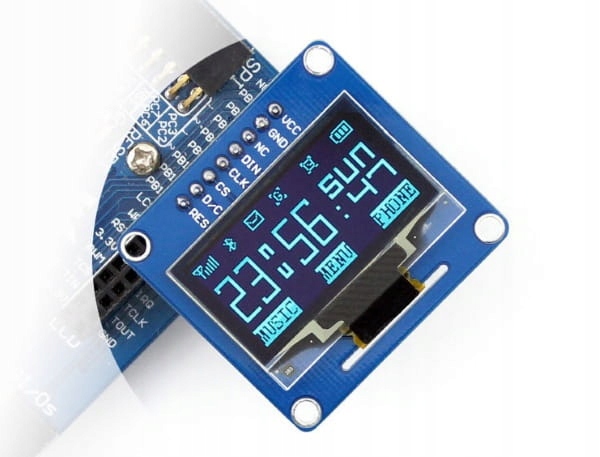

Графічний OLED-дисплей 1,3 дюйма, синій колір тексту, чорний фон. SPI, керування I2C. Спосіб зв’язку вибирається за допомогою точок пайки на друкованій платі модуля.
Специфікація
Контролер SH1106 Керування 3-провідний SPI, 4-провідний SPI, I2C Роздільна здатність 128*64 Розмір дисплея 1,3" Колір пікселя синій Кут огляду >160° Робоча температура (℃) -30~70 Температура зберігання (℃) - 30~ 80 Робоча напруга 3,3 В / 5 В
Опис пінів
PIN-НОМЕР СИМВОЛ ОПИС 1 VCC Напруга живлення (3,3~5 В вхідного живлення) 2 GND Заземлення 3 NC Не підключено 4 DIN вхід даних 5 CLK вхід сигналу годинника 6 CS Вибір мікросхеми, активний - низький стан 7 D/C
сигнал: команда\дані, низький рівень для команди, високий рівень для даних
8 RES Reset, активний – низький стан
Налаштування інтерфейсу зв'язку
Режим/інтерфейс BS0/BS1 DIN SCK 3-провідний SPI 1/0 MOSI SCLK 4-провідний SPI 0/0 I2C 0/1 SDA SCL
