Синій OLED-дисплей 1,3 дюйма
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 10
Приобретая «Синій OLED-дисплей 1,3 дюйма» данный товар из каталога «Принадлежности» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

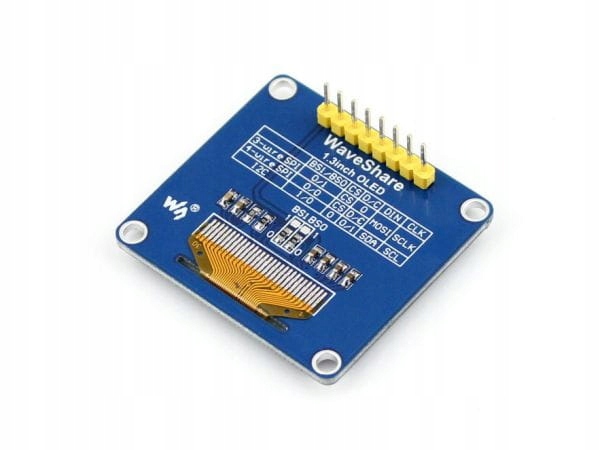

⭐1,3" OLED-дисплей, синій колір тексту, чорний фон. SPI, керування I2C. Спосіб зв’язку вибирається за допомогою точок пайки на друкованій платі модуля.
✅Технічні характеристики
Контролер SH1106 Контроль 3-провідний SPI, 4-провідний SPI, I2C Роздільна здатність 128*64 Розмір дисплея 1,3" Колір пікселів синій Кут огляду >160° Темп. робота (℃) -30~70 Темп. зберігання (℃) -30~80 Робоча напруга 3,3 В / 5 В
✅Опис контактів
PIN NO. СИМВОЛ ОПИС
1 VCC Напруга живлення (3,3~5 В вхідного живлення)
2 GND Земля
3 NC Не підключено
4 DIN вхід даних
5 Вхід тактового сигналу CLK
6 CS Вибір мікросхеми, активний - низький стан
7 D/C сигнал: команда\дані, низький рівень для команда, високий рівень для даних
8 RES Reset, активний - низький стан
✅ Налаштування інтерфейсу зв’язку
Режим/інтерфейс BS0/BS1 DIN SCK 3- дріт SPI 1/0 MOSI SCLK 4-провідний SPI 0/0 I2C 0/1 SDA SCL
